Lieferumfang

● Heizungs- und Wärmepumpenregler,
bestehend aus Grundplatine
men) und Bedienteil (mit Statusanzeige, Bildschirm und
„Dreh-Druck-Knopf") als integrierter Bestandteil des
Hydraulikmoduls HMD 2
● Außenfühler für Aufputzmontage
● Betriebsanleitung (in 2 Teilen)
● Kurzbeschreibung Wärmepumpen-Regelung
HINWEIS
Kurzbeschreibung bitte in der Nähe des Gerätes befestigen.

Elektrische Anschlussarbeiten

GEFAHR
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind ausschließlich quali‑
fiziertem Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage spannungsfrei
schalten und gegen Wiedereinschalten sichern!
WARNUNG
Bei der Installation und Ausführung von elektrischen Ar‑
beiten die einschlägigen EN‑, VDE‑ und/oder vor Ort gel‑
tenden Sicherheitsvorschriften beachten.
Technische Anschlussbedingungen des zuständigen
Energieversorgungsunternehmens beachten!
HINWEIS
Die Beschreibung der elektrischen Basisverdrahtung sowie
das Anschlussschema der Verbindung von Hydraulikmodul
und Wärmepumpen finden Sie in der Betriebsanleitung des
Hydraulikmoduls 2.
 Betriebsanleitung „Hydraulikmodul 2"
4

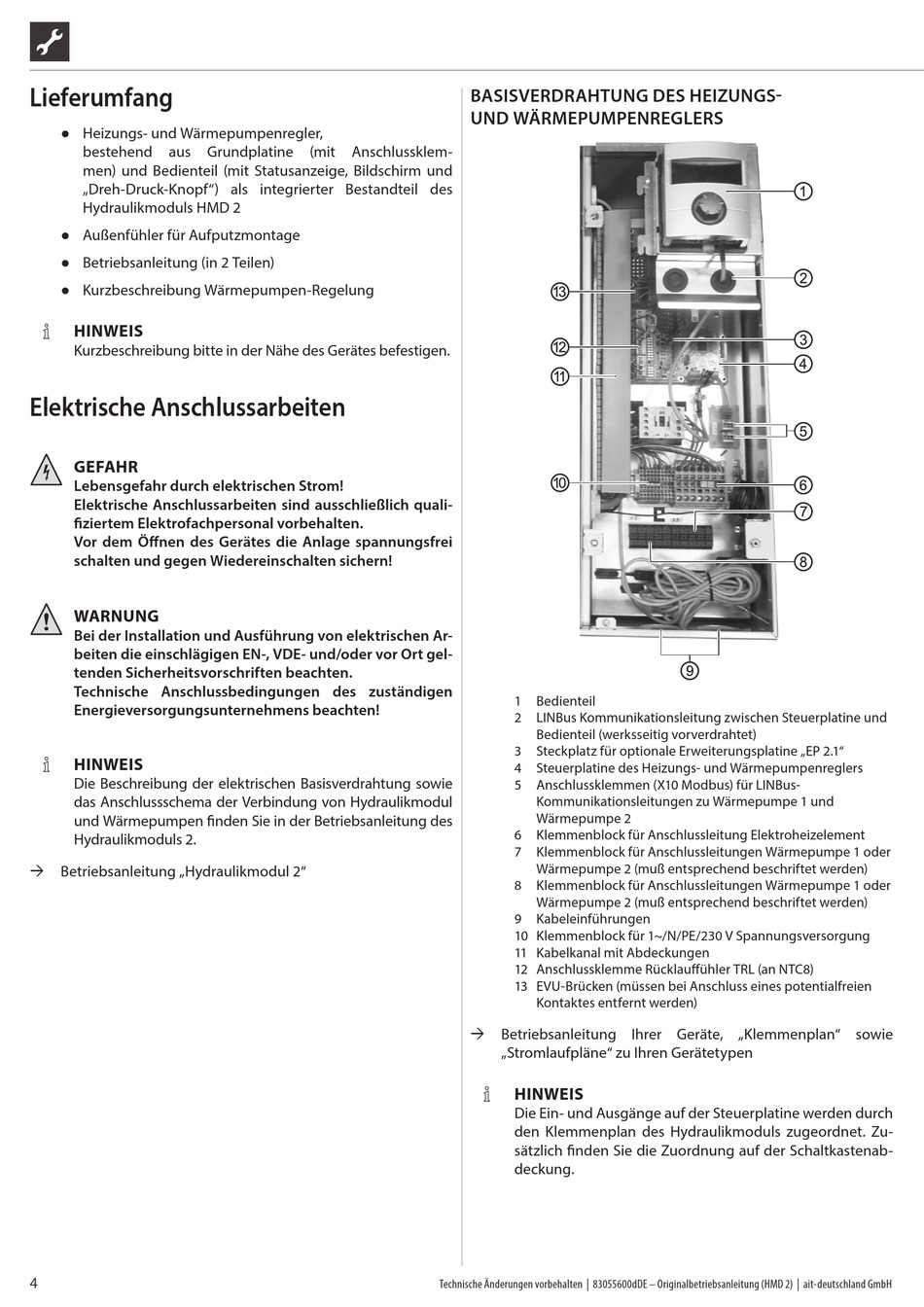

BASISVERDRAHTUNG DES HEIZUNGS-
UND WÄRMEPUMPENREGLERS
(mit Anschlussklem-
 Betriebsanleitung Ihrer Geräte, „Klemmenplan" sowie
Technische Änderungen vorbehalten | 83055600dDE – Originalbetriebsanleitung (HMD 2) | ait-deutschland GmbH
1 Bedienteil
2 LINBus Kommunikationsleitung zwischen Steuerplatine und
Bedienteil (werksseitig vorverdrahtet)
3 Steckplatz für optionale Erweiterungsplatine „EP 2.1"
4 Steuerplatine des Heizungs- und Wärmepumpenreglers
5 Anschlussklemmen (X10 Modbus) für LINBus-
Kommunikationsleitungen zu Wärmepumpe 1 und
Wärmepumpe 2
6 Klemmenblock für Anschlussleitung Elektroheizelement
7 Klemmenblock für Anschlussleitungen Wärmepumpe 1 oder
Wärmepumpe 2 (muß entsprechend beschriftet werden)
8 Klemmenblock für Anschlussleitungen Wärmepumpe 1 oder
Wärmepumpe 2 (muß entsprechend beschriftet werden)
9 Kabeleinführungen
10 Klemmenblock für 1~/N/PE/230 V Spannungs versorgung
11 Kabelkanal mit Abdeckungen
12 Anschlussklemme Rücklauffühler TRL (an NTC8)
13 EVU-Brücken (müssen bei Anschluss eines potentialfreien
Kontaktes entfernt werden)
„Stromlaufpläne" zu Ihren Gerätetypen
HINWEIS
Die Ein- und Ausgänge auf der Steuerplatine werden durch
den Klemmenplan des Hydraulikmoduls zugeordnet. Zu-
sätzlich finden Sie die Zuordnung auf der Schaltkastenab-
deckung.
