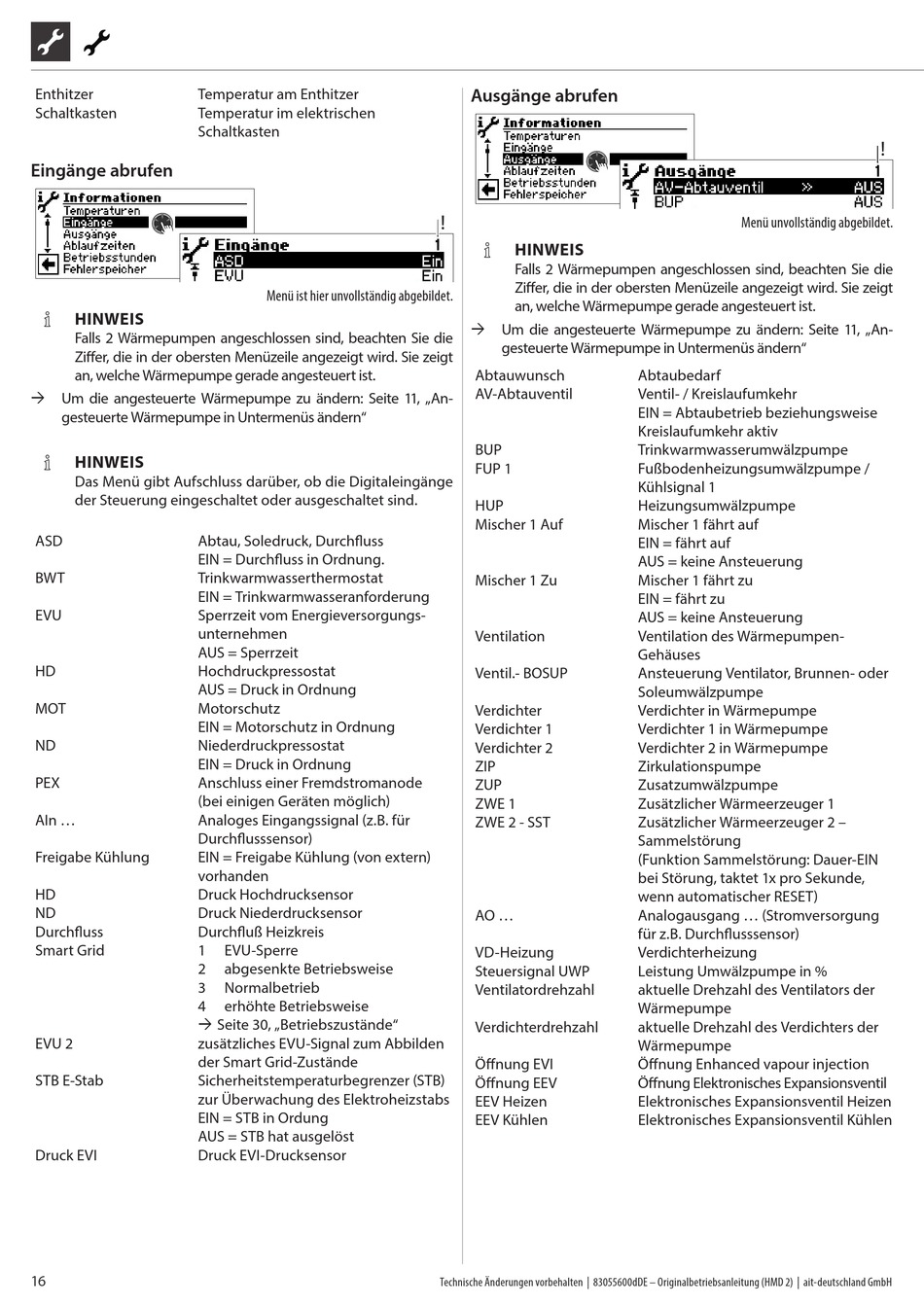

Eingänge Abrufen; Ausgänge Abrufen - alpha innotec Luxtronik Betriebsanleitung

Enthitzer Temperatur am Enthitzer
Schaltkasten Temperatur im elektrischen
Schaltkasten
Eingänge abrufen
HINWEIS
Falls 2 Wärmepumpen angeschlossen sind, beachten Sie die
Ziffer, die in der obersten Menüzeile angezeigt wird. Sie zeigt
an, welche Wärmepumpe gerade angesteuert ist.
 Um die angesteuerte Wärmepumpe zu ändern: Seite 11, „An-
gesteuerte Wärmepumpe in Untermenüs ändern"
HINWEIS
Das Menü gibt Aufschluss darüber, ob die Digitaleingänge
der Steuerung eingeschaltet oder ausgeschaltet sind.
ASD Abtau, Soledruck, Durchfluss
EIN = Durchfluss in Ordnung.
BWT Trinkwarmwasserthermostat
EIN = Trinkwarmwasseranforderung
EVU Sperrzeit vom Energieversorgungs-
unternehmen
AUS = Sperrzeit
HD Hochdruckpressostat
AUS = Druck in Ordnung
MOT Motorschutz
EIN = Motorschutz in Ordnung
ND Niederdruckpressostat
EIN = Druck in Ordnung
PEX Anschluss einer Fremdstromanode
(bei einigen Geräten möglich)
AIn ... Analoges Eingangssignal (z.B. für
Durchflusssensor)
Freigabe Kühlung EIN = Freigabe Kühlung (von extern)
vorhanden
HD Druck Hochdrucksensor
ND Druck Niederdrucksensor
Durchfluss Durchfluß Heizkreis
Smart Grid 1
2
3
4
 Seite 30, „Betriebszustände"
EVU 2 zusätzliches EVU-Signal zum Abbilden
der Smart Grid-Zustände
STB E-Stab Sicherheitstemperaturbegrenzer (STB)
zur Überwachung des Elektroheizstabs
EIN = STB in Ordung
AUS = STB hat ausgelöst
Druck EVI Druck EVI-Drucksensor
16
Menü ist hier unvollständig abgebildet.
EVU-Sperre
abgesenkte Betriebsweise
Normalbetrieb
erhöhte Betriebsweise
Ausgänge abrufen
HINWEIS
Falls 2 Wärmepumpen angeschlossen sind, beachten Sie die
Ziffer, die in der obersten Menüzeile angezeigt wird. Sie zeigt
an, welche Wärmepumpe gerade angesteuert ist.
 Um die angesteuerte Wärmepumpe zu ändern: Seite 11, „An-
gesteuerte Wärmepumpe in Untermenüs ändern"
Abtauwunsch
AV-Abtauventil
BUP
FUP 1
HUP
Mischer 1 Auf
Mischer 1 Zu
Ventilation
Ventil.- BOSUP
Verdichter
Verdichter 1
Verdichter 2
ZIP
ZUP
ZWE 1
ZWE 2 - SST
AO ...
VD-Heizung
Steuersignal UWP
Ventilatordrehzahl
Verdichterdrehzahl
Öffnung EVI
Öffnung EEV
EEV Heizen
EEV Kühlen
Technische Änderungen vorbehalten | 83055600dDE – Originalbetriebsanleitung (HMD 2) | ait-deutschland GmbH
Menü unvollständig abgebildet.
Abtaubedarf
Ventil- / Kreislaufumkehr
EIN = Abtaubetrieb beziehungsweise
Kreislaufumkehr aktiv
Trinkwarmwasserumwälzpumpe
Fußbodenheizungsumwälzpumpe /
Kühlsignal 1
Heizungsumwälzpumpe
Mischer 1 fährt auf
EIN = fährt auf
AUS = keine Ansteuerung
Mischer 1 fährt zu
EIN = fährt zu
AUS = keine Ansteuerung
Ventilation des Wärmepumpen-
Gehäuses
Ansteuerung Ventilator, Brunnen- oder
Soleumwälzpumpe
Verdichter in Wärmepumpe
Verdichter 1 in Wärmepumpe
Verdichter 2 in Wärmepumpe
Zirkulationspumpe
Zusatzumwälzpumpe
Zusätzlicher Wärmeerzeuger 1
Zusätzlicher Wärmeerzeuger 2 –
Sammelstörung
(Funktion Sammelstörung: Dauer-EIN
bei Störung, taktet 1x pro Sekunde,
wenn automatischer RESET)
Analogausgang ... (Stromversorgung
für z.B. Durchflusssensor)
Verdichterheizung
Leistung Umwälzpumpe in %
aktuelle Drehzahl des Ventilators der
Wärmepumpe
aktuelle Drehzahl des Verdichters der
Wärmepumpe
Öffnung Enhanced vapour injection
Öffnung Elektronisches Expansionsventil
Elektronisches Expansionsventil Heizen
Elektronisches Expansionsventil Kühlen
