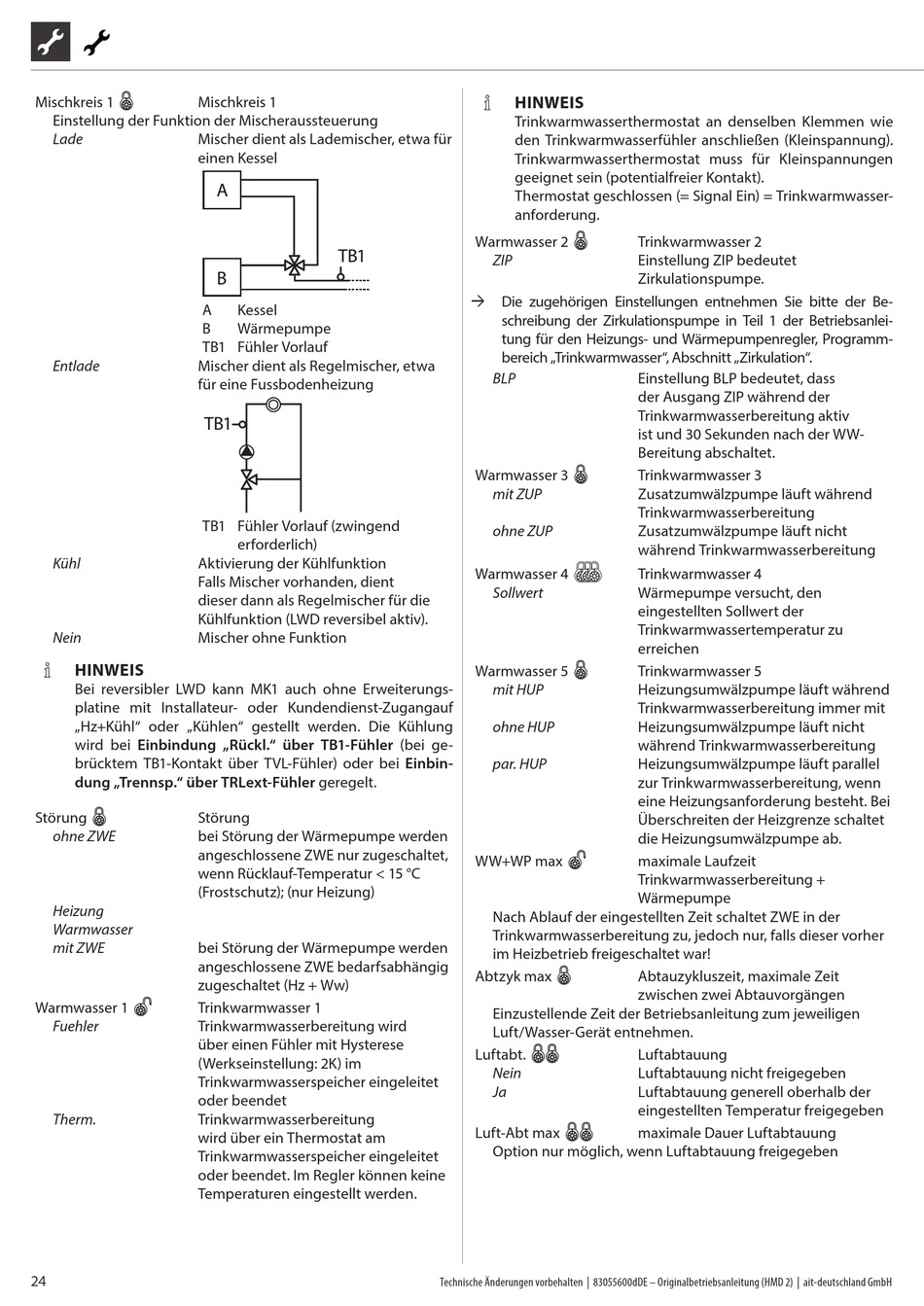

alpha innotec Luxtronik Betriebsanleitung Seite 24

Mischkreis 1 Mischkreis 1
Einstellung der Funktion der Mischeraussteuerung
Lade Mischer dient als Lademischer, etwa für
einen Kessel
A
B
TB1 Fühler Vorlauf
Entlade Mischer dient als Regelmischer, etwa
für eine Fussbodenheizung
TB1 Fühler Vorlauf (zwingend
Kühl Aktivierung der Kühlfunktion
Falls Mischer vorhanden, dient
dieser dann als Regelmischer für die
Kühlfunktion (LWD reversibel aktiv).
Nein Mischer ohne Funktion
HINWEIS
Bei reversibler LWD kann MK1 auch ohne Erweiterungs-
platine mit Installateur- oder Kundendienst-Zugangauf
„Hz+Kühl" oder „Kühlen" gestellt werden. Die Kühlung
wird bei Einbindung „Rückl." über TB1‑Fühler (bei ge-
brücktem TB1-Kontakt über TVL-Fühler) oder bei Einbin‑
dung „Trennsp." über TRLext‑Fühler geregelt.
Störung Störung
ohne ZWE bei Störung der Wärmepumpe werden
angeschlossene ZWE nur zugeschaltet,
wenn Rücklauf-Temperatur < 15 °C
(Frostschutz); (nur Heizung)
Heizung
Warmwasser
mit ZWE bei Störung der Wärmepumpe werden
angeschlossene ZWE bedarfsabhängig
zugeschaltet (Hz + Ww)
Warmwasser 1 Trinkwarmwasser 1
Fuehler Trinkwarmwasserbereitung wird
über einen Fühler mit Hysterese
(Werkseinstellung: 2K) im
Trinkwarmwasserspeicher eingeleitet
oder beendet
Therm. Trinkwarmwasserbereitung
wird über ein Thermostat am
Trinkwarmwasserspeicher eingeleitet
oder beendet. Im Regler können keine
Temperaturen eingestellt werden.
24
Kessel
Wärmepumpe
erforderlich)
HINWEIS
Trinkwarmwasserthermostat an denselben Klemmen wie
den Trinkwarmwasserfühler anschließen (Kleinspannung).
Trinkwarmwasserthermostat muss für Kleinspannungen
geeignet sein (potentialfreier Kontakt).
Thermostat geschlossen (= Signal Ein) = Trinkwarmwasser-
anforderung.
Warmwasser 2
ZIP
 Die zugehörigen Einstellungen entnehmen Sie bitte der Be-
schreibung der Zirkulationspumpe in Teil 1 der Betriebsanlei-
tung für den Heizungs- und Wärmepumpenregler, Programm-
bereich „Trinkwarmwasser", Abschnitt „Zirkulation".
BLP
Warmwasser 3
mit ZUP
ohne ZUP
Warmwasser 4
Sollwert
Warmwasser 5
mit HUP
ohne HUP
par. HUP
WW+WP max
Nach Ablauf der eingestellten Zeit schaltet ZWE in der
Trinkwarmwasserbereitung zu, jedoch nur, falls dieser vorher
im Heizbetrieb freigeschaltet war!
Abtzyk max
Einzustellende Zeit der Betriebsanleitung zum jeweiligen
Luft/Wasser-Gerät entnehmen.
Luftabt.
Nein
Ja
Luft-Abt max
Option nur möglich, wenn Luftabtauung freigegeben
Technische Änderungen vorbehalten | 83055600dDE – Originalbetriebsanleitung (HMD 2) | ait-deutschland GmbH
Trinkwarmwasser 2
Einstellung ZIP bedeutet
Zirkulationspumpe.
Einstellung BLP bedeutet, dass
der Ausgang ZIP während der
Trinkwarmwasserbereitung aktiv
ist und 30 Sekunden nach der WW-
Bereitung abschaltet.
Trinkwarmwasser 3
Zusatzumwälzpumpe läuft während
Trinkwarmwasserbereitung
Zusatzumwälzpumpe läuft nicht
während Trinkwarmwasserbereitung
Trinkwarmwasser 4
Wärmepumpe versucht, den
eingestellten Sollwert der
Trinkwarmwassertemperatur zu
erreichen
Trinkwarmwasser 5
Heizungsumwälzpumpe läuft während
Trinkwarmwasserbereitung immer mit
Heizungsumwälzpumpe läuft nicht
während Trinkwarmwasserbereitung
Heizungsumwälzpumpe läuft parallel
zur Trinkwarmwasserbereitung, wenn
eine Heizungsanforderung besteht. Bei
Überschreiten der Heizgrenze schaltet
die Heizungsumwälzpumpe ab.
maximale Laufzeit
Trinkwarmwasserbereitung +
Wärmepumpe
Abtauzykluszeit, maximale Zeit
zwischen zwei Abtauvorgängen
Luftabtauung
Luftabtauung nicht freigegeben
Luftabtauung generell oberhalb der
eingestellten Temperatur freigegeben
maximale Dauer Luftabtauung
