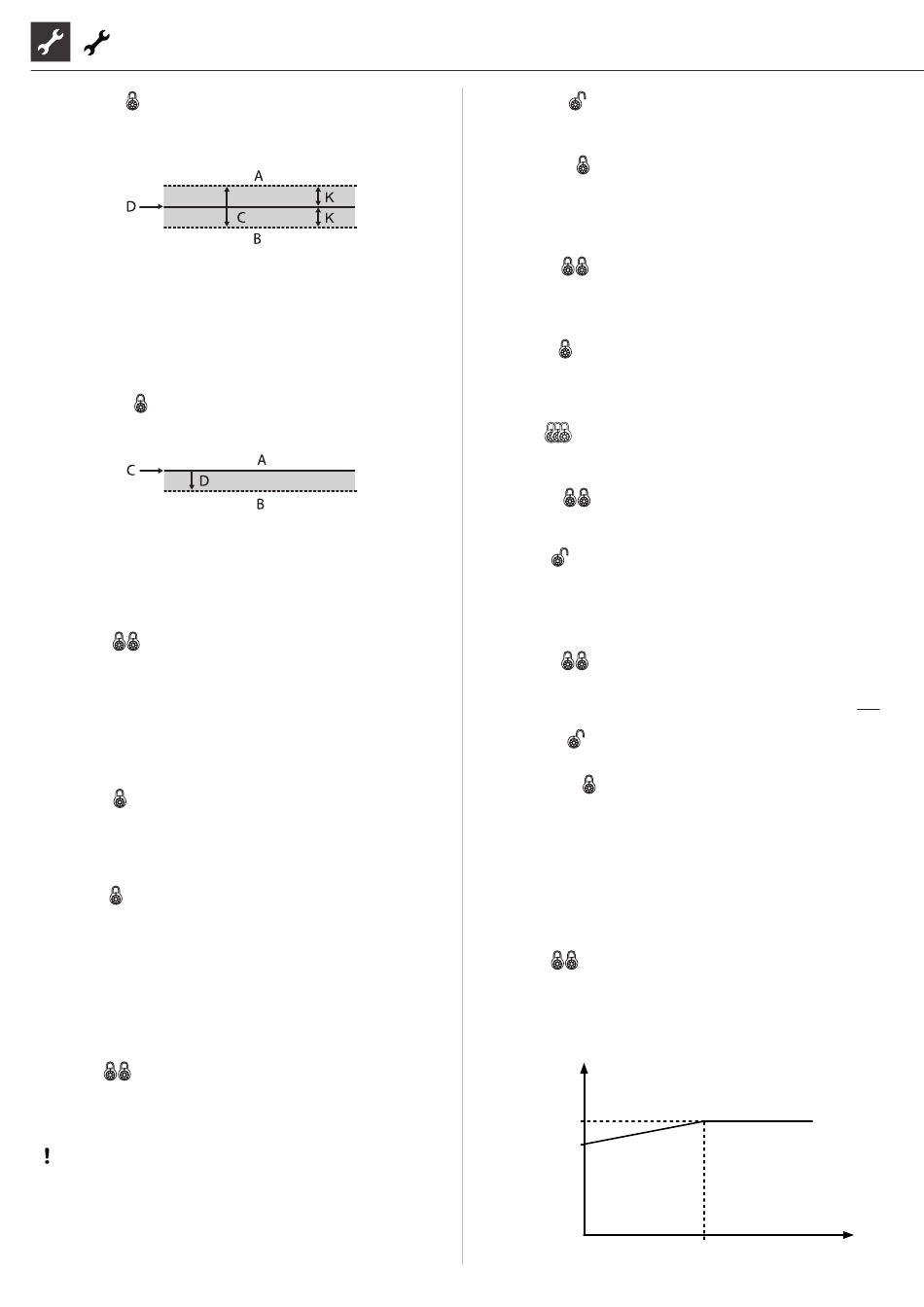

alpha innotec Luxtronik Betriebsanleitung Seite 22

Hysterese HR Hysterese Heizungsregler
Einstellung der Regelhysterese des Heizungsreglers
Bei sehr reaktionsfähigen Heizsystemen eine größere, bei
trägen Heizsystemen eine kleinere Hysterese einstellen.
A in diesem Temperaturbereich erfolgt keine
Anforderung der Heizung
B in diesem Temperaturbereich erfolgt eine
Anforderung der Heizung
C Neutrale Zone
D Rücklauf-Solltemperatur
K Hysterese in Kelvin
Hysterese WW Hysterese Trinkwarmwasser
Einstellung der Regelhysterese für die
Trinkwarmwasserbereitung (negative Hysterese).
A in diesem Temperaturbereich erfolgt keine
Anforderung der Trinkwarmwasserbereitung
B in diesem Temperaturbereich erfolgt eine
Anforderung der Trinkwarmwasserbereitung
C Trinkwarmwassertemperatur-Soll
D negative Hysterese
TR Erh max Temperatur Rücklauf maximale
Erhöhung
Einstellung der maximal zulässigen Überschwingung
der Rücklauftemperatur. Bei Überschreiten der
Rücklauftemperatur in der Heizung um den hier eingestellten
Wert werden interne Mindestlaufzeiten ignoriert und alle
Wärmeerzeuger abgeschaltet. Wert stets höher einstellen als
den Wert der Hysterese HR.
Freig. 2. VD Freigabe 2. Verdichter
Einstellung der minimalen Außentemperatur, von der ab
der 2. Verdichter bedarfsgerecht freigegeben werden kann.
Oberhalb der eingestellten Außentemperatur bleibt der
2. Verdichter gesperrt.
Freig. ZWE Freigabe zusätzlicher Wärmeerzeuger
Einstellung der Außentemperatur, von der ab zusätzliche
Wärmeerzeuger bedarfsgerecht freigegeben werden können.
Oberhalb der eingestellten Außentemperatur bleiben die
zusätzlichen Wärmeerzeuger gesperrt.
Ausnahme:
Bei Störung und Einstellung Störung mit ZWE werden
zusätzliche Wärmeerzeuger unabhängig von der
eingestellten Außentemperatur freigegeben.
T-Luftabt. Temperatur-Luftabtauung
Einstellung der Freigabetemperatur für die Luftabtauung.
Unterhalb der eingestellten Temperatur ist die Luftabtauung
gesperrt.
ACHTUNG
Luftabtauung nur bei dafür zugelassenen Gerätetypen
einstellen.
22
TDI-Solltemp.
Einstellung der Solltemperatur für die thermische
Desinfektion in der Trinkwarmwasserbereitung.
Vorl. 2. VD WW
Einstellung der Vorlauftemperatur, von der ab mit dem
zweiten Verdichter Trinkwarmwasser bereitet wird
zur Optimierung der Ladezeit und der erreichbaren
Trinkwarmwassertemperaturen.
TAußen max
Einstellung der maximalen Außentemperatur, von der ab die
Wärmepumpe gesperrt wird.
Zusätzliche Wärmeerzeuger werden nach Bedarf freigegeben.
TAußen min
Einstellung der minimalen Außentemperatur, unter der die
Wärmepumpe gesperrt wird.
Zusätzliche Wärmeerzeuger werden nach Bedarf freigegeben.
T-HG max
Einstellung der maximal zulässigen Temperatur im Kältekreis
der Wärmepumpe.
T-LABT-Ende
Einstellung der Temperatur, am Austritt des Verdampfers, bei
der die Luftabtauung beendet wird.
Absenk.bis
Einstellung der Außentemperatur, bis zu der eine
Nachtabsenkung durchgeführt wird.
Fällt die tatsächliche Außentemperatur unter den
eingestellten Wert, wird die Absenktemperatur ignoriert.
Vorlauf max.
Wird diese Temperatur im Vorlauf überschritten, wird ein
Verdichter der Wärmepumpe ausgeschaltet. Dies gilt für alle
Bereitungsarten!
VL-max. MK 1
min. AT VL max.
Hier wird die Außentemperatur eingestellt, bis zu der die
Vorlauf-Max.-Temperatur mit der Wärmepumpe erreicht
werden darf.
Unter dieser Außentemperatur wird die tatsächliche VL-max-
Temperatur der Wärmepumpe linear fallen bis zum Wert
„Vorlauf EG".
Vorlauf EG
Hier wird die max. Vorlauftemperatur der Wärmepumpe bei
-20°C Außentemperatur eingestellt.
Weitere Hinweise siehe „min. AT VL max." und folgende
Skizze:
VL
VL-max.
Vorlauf EG
-20°C
Technische Änderungen vorbehalten | 83055600dDE – Originalbetriebsanleitung (HMD 2) | ait-deutschland GmbH
Solltemperatur Thermische Desinfektion
Vorlauf 2. Verdichter Trinkwarmwasser
maximale Aussentemperatur
minimale Aussentemperatur
maximale Heissgastemperatur
Temperatur Luftabtauung Ende
maximale Absenkung
maximale Vorlauftemperatur
maximale Vorlauftemperatur
Mischkreis 1
Wärmequellentemperaturab-
hängige Anpassung der
Vorlauftemperatur
Wärmequellentemperaturabhängige
Anpassung der Vorlauftemperatur
min. AT VL max. AT
