6.3.4.

Externe WWAN-Antenne 2G, 3G, 4G

Technische Daten
Einsatz
Befestigungsort
Anzahl Antennen
Typ
Antennengewinn
Impedanz
Polarisation
Abmessung
Kabellänge
IP Schutz
Max. Sendeleistung Antenne
Kompatible WWAN-
Funkkarte:
DLT-V72 Serie Handbuch V2.70

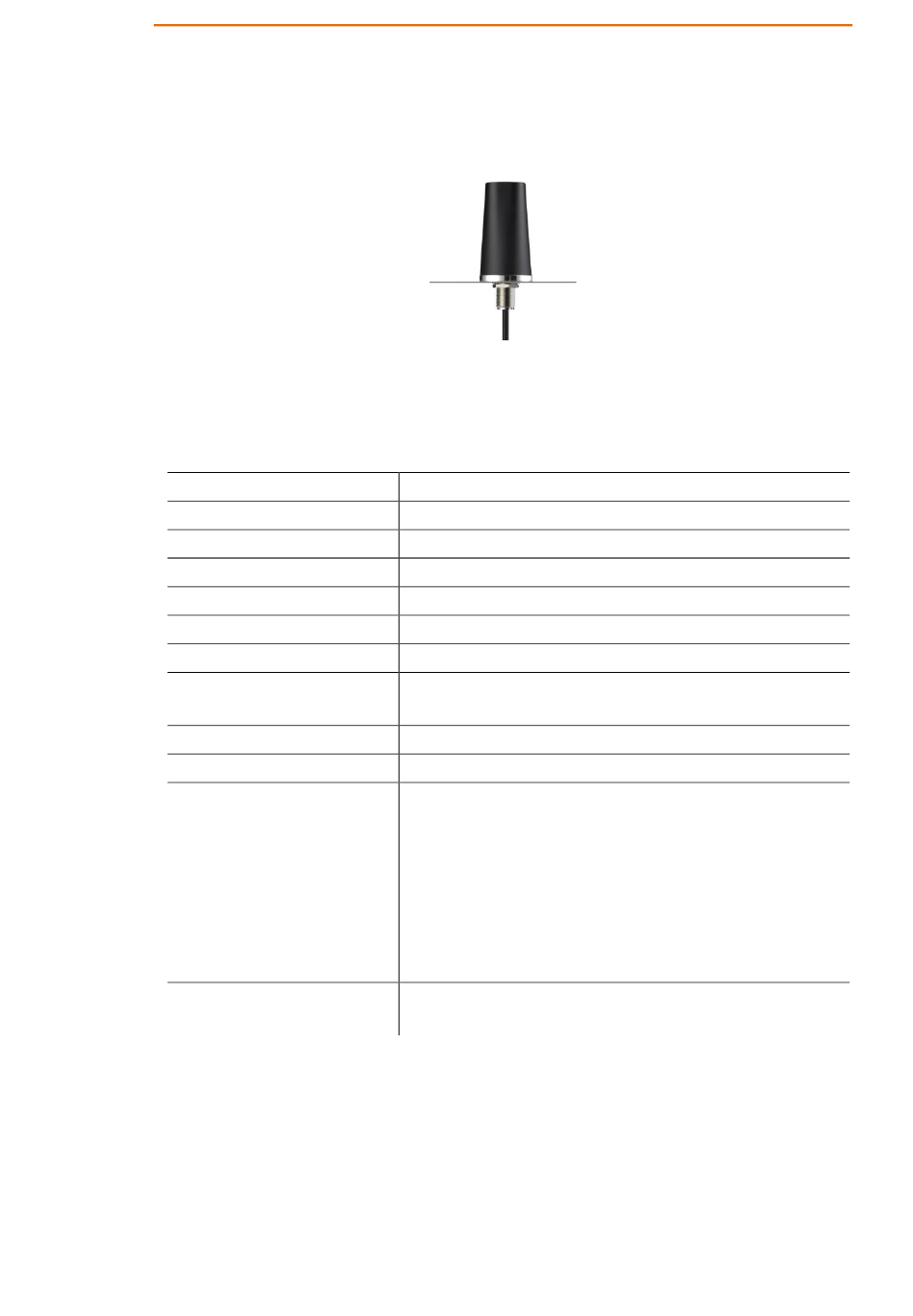

Abbildung 6.4: Externe WWAN-Antenne 2G, 3G, 4G

WWAN 2G, 3G, 4G cellular bands
Für abgesetzte Montage z.B. auf dem Staplerdach
1
Rundstrahlantenne
Typ. 2,2 dBi
50 Ω
Vertikal
Höhe 79,45 mm
Durchmesser 42 mm
3 m
IP67 und IP69K
Class 3 (23dBm±2dB) für LTE FDD
Class 3 (23dBm±2dB) für LTE TDD
Class 3 (24dBm+1/-3dB) für TD-SCDMA
Class 3 (24dBm+1/-3dB) für WCDMA
Class E2 (27dBm±3dB) für EDGE 850/900MHz
Class E2 (26dBm+3/-4dB) für EDGE 1800/1900MHz
Class 4 (33dBm±2dB) für GSM 850/900MHz
Class 1 (30dBm±2dB) für GSM 1800/1900MHz
USA: QUECTEL EC25A
Europe: QUECTEL EC25E
48 / 174
Technische Daten – Funk
