13.2. Vorbereitungen

1. Legen Sie alle Kabel bereit, die an den DLT-V72 angeschlossen werden
sollen.
2. Wählen Sie die passenden Steckplätze am Steckerblech des DLT-V72 aus.
3. Testen Sie, in welcher Reihenfolge die Kabel am besten in das Kabelfach
passen.

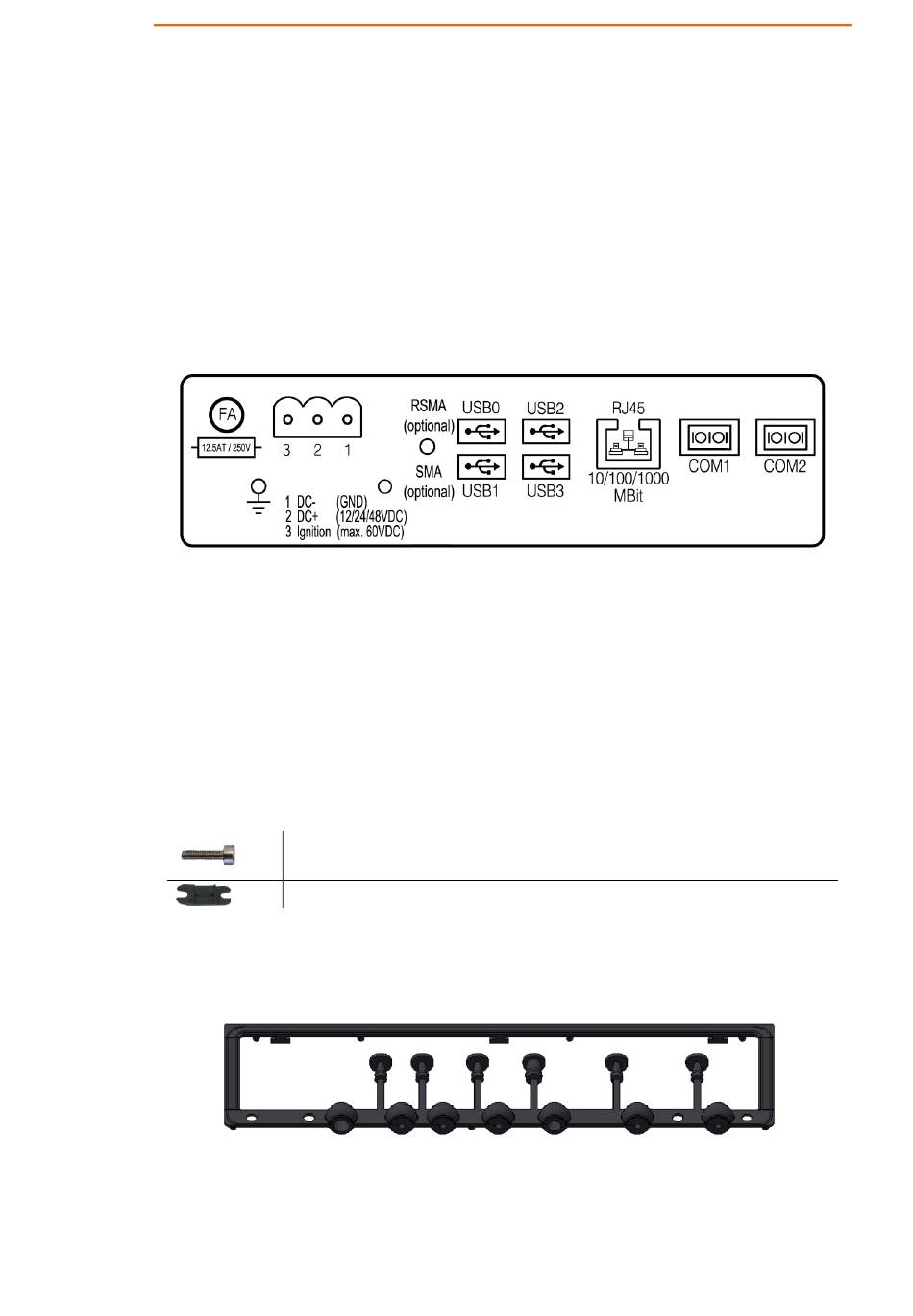

Hier die Übersicht der Anschlüsse am Steckerblech unter der Kabelabdeckung:
13.2.1. Benötigtes Material
Kabeldichtsatz: Schrauben und Dichtungsgummi
Hinweis: Einige Schrauben im Lieferumfang sind Ersatzteile.
Dichtungsgummi:
DLT-V72 Serie Handbuch V2.70
Abbildung 13.1: Anschlüsse am Steckerblech unter der Kabelabdeckung
10 x Zylinderkopfschrauben DIN 912 M3x12 zum Befestigen der Kabel an
der Zugentlastungsschiene
7 x Kabelschelle zum Befestigen der Kabel an der Zugentlastungsschiene

Abbildung 13.2: DLT-V72 Kabeldichtsatz
