Positie van kruknoot en
cilindergat

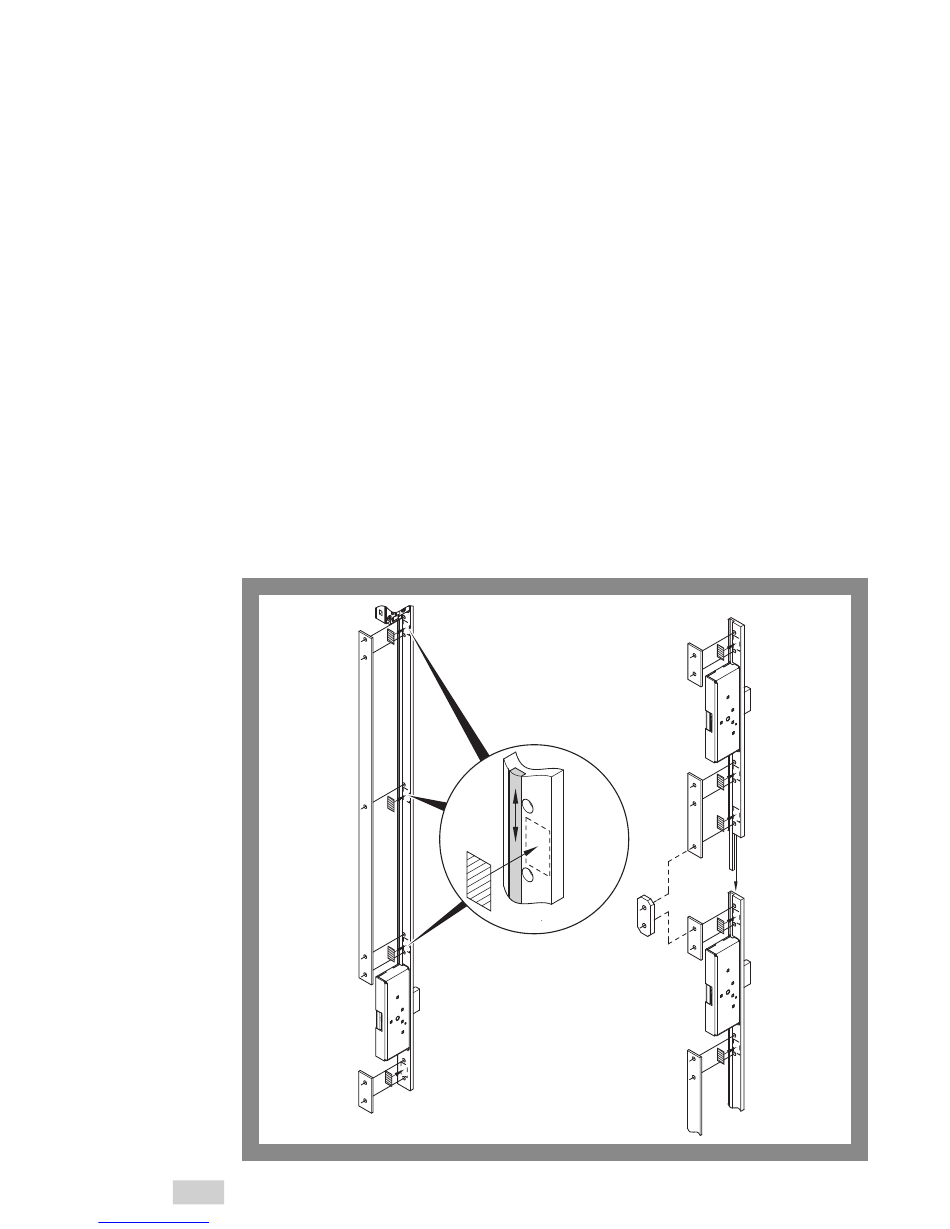

Afb. 20 :
Toepassing van
afstandsplaten
NL
174
Downloaded from www.Manualslib.com

Afstandsplaten-set

Afstandsplaten zijn monteerbaar op buisframe- en volbladdeuren van hout of metaal, maar ook op
kunststof- en aluminiumdeuren.
Afstandsplaten (Afb. 20, "Toebehoren", pagina 178) worden toegepast, om
· de sponningspeling ("Betekenis van de begrippen", pagina 156) te reduceren of
· in houten deuren de schuifstang tegen vastklemmen te beschermen.
Verminderen van de sponningspeling
Wordt de afstandsplaat toegepast, om de sponningspeling te reduceren, dan moet men erop letten dat
door de dikte van de afstandsplaat de positie van de kruknoot en het cilindergat 1 mm mee wordt
verschoven.
Vastklemmen van de schuifstang in houten deuren
Bij houten deuren kan het voorkomen dat de schuifstang bij hetvastschroeven maar ook door minimale
vervorming vast kan klemmen. Door toepassing van een afstandsplaat wordt dat verhinderd, omdat er
altijd een kleine speling voor de schuifstang blijft bestaan. Mag of moet de sponingspeling niet geredu-
ceerd worden, moet het deurblad 1 mm dieper worden uitgefreesd.
manuals search engine
De plakstroken tussen de
boringen dienen ter fixatie
van de afstandsplaat tijdens
de montage.
Montage
