Position von
Drückernuss und
Zylinderlochung

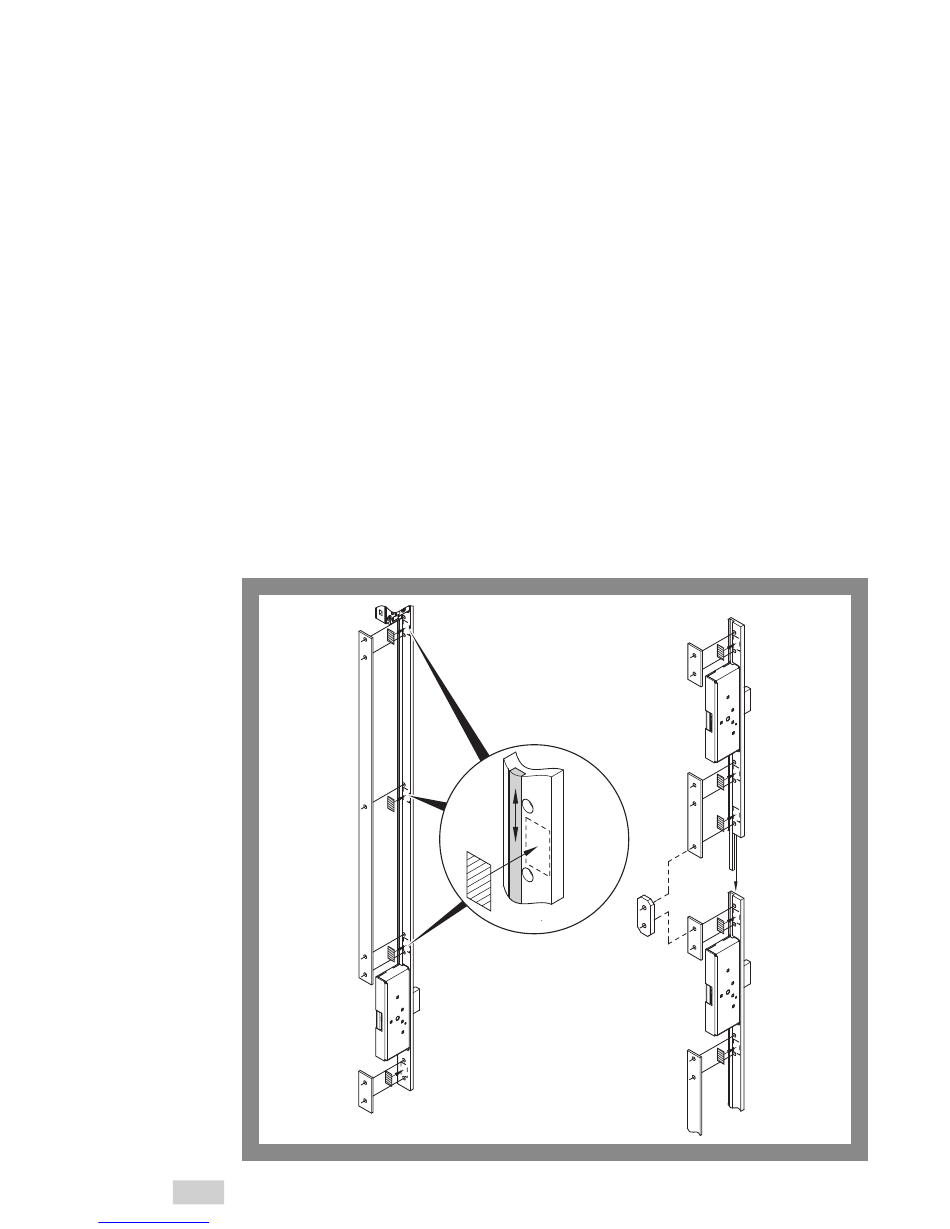

Abb. 19 :
Einsatz von
Distanzblechen
DE
30
Downloaded from www.Manualslib.com

Distanzblechset

Distanzbleche können an Rohrrahmen- und Vollblatttüren aus Holz oder Metall montiert werden, auch
an Kunststoff- und Aluminiumtüren.
Distanzbleche (Abb. 19, „ Zubehör", Seite 34) werden eingesetzt, um
· die Funktionsluft („Begriffserklärung", Seite 12) zu verringern oder
· in Holztüren das Schiebegestänge vor Verklemmen zu schützen.
Verringern der Funktionsluft
Wird das Distanzblech eingesetzt, um die Funktionsluft zu verringern, muss berücksichtigt werden, dass
aufgrund der Dicke des Distanzblechs die Position von Drückernuss und Zylinderlochung um 1 mm mit
verschoben wird.
Verklemmen des Schiebegestänges in Holztüren
Bei Holztüren kann es vorkommen, dass das Schiebegestänge beim Festschrauben oder auch durch
minimalen Verzug verklemmt wird. Durch den Einsatz eines Distanzblechs wird das verhindert, da immer
ein kleiner Freiraum für das Schiebegestänge bleibt. Darf oder soll dabei die Funktionsluft nicht verringert
werden, muss das Türblatt 1 mm tiefer ausgefräst werden.
manuals search engine
Die Klebestreifen zwischen
den Bohrungen dienen zur
Fixierung der Distanzplatte
während der Montage.
Montage
