1
8 ... 26.7
www.belimo.com
M4-VAV-Universal Retrofit-Set • v1.1 • 04.2011
Installation VAV-Universal Retrofit-Set

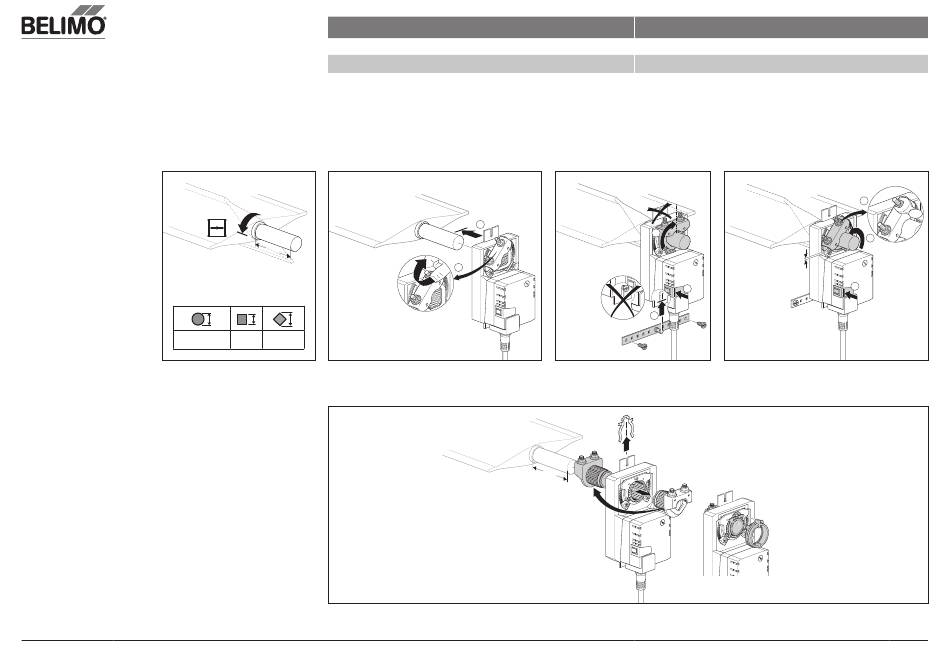

Montage des neuen Klappenantriebs
Klemmbockmontage
Der Klappenantrieb für VAV-Boxen NM24A-V-RE2 ist mit der Grundplatte
für Formschlussmontage ausgerüstet.
Bei Verwendung des Antriebs mit Klemmbockverbindung darf die
vordere Befestigungslasche unter keinen Umständen verwendet
werden (Abbildung 3). Eine Beschädigung der VAV-Box und/oder des
Klappenantriebs wäre die Folge.
2
≥ 4 0
≥ 8
≤ 26.7
Klemmbockmontage bei kurzen Achsen
de • Änderungen vorbehalten
de
Spindle clamp installation
The damper actuator for VAV boxes NM24A-V-RE2 is equipped with the
base plate for form-fit mounting.
The front mounting clip may not be used under any circumstances
when the controller is used with clamp connection (Illustration 3).
Damage to the VAV unit and/or the VAV controller would be the result.
3
1
2
Spindle clamp installation with short axes
≥ 2 0
en • Subject to changes
Installation VAV-Universal Retrofit-Set
Installation of the new damper actuator
4
1
1 m m
1
2
en
2
10
1
9 Nm
1
5 / 16
