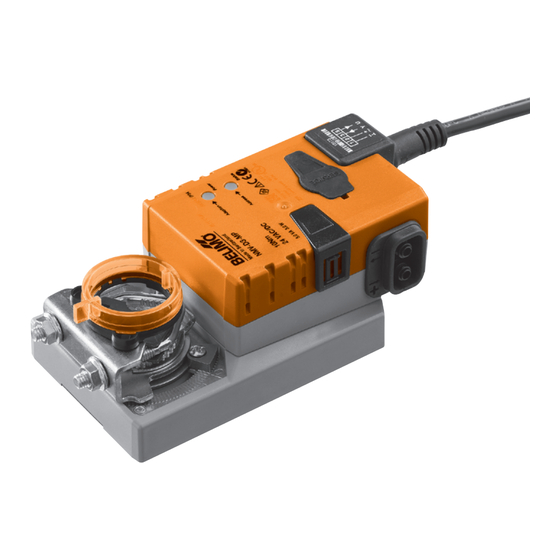

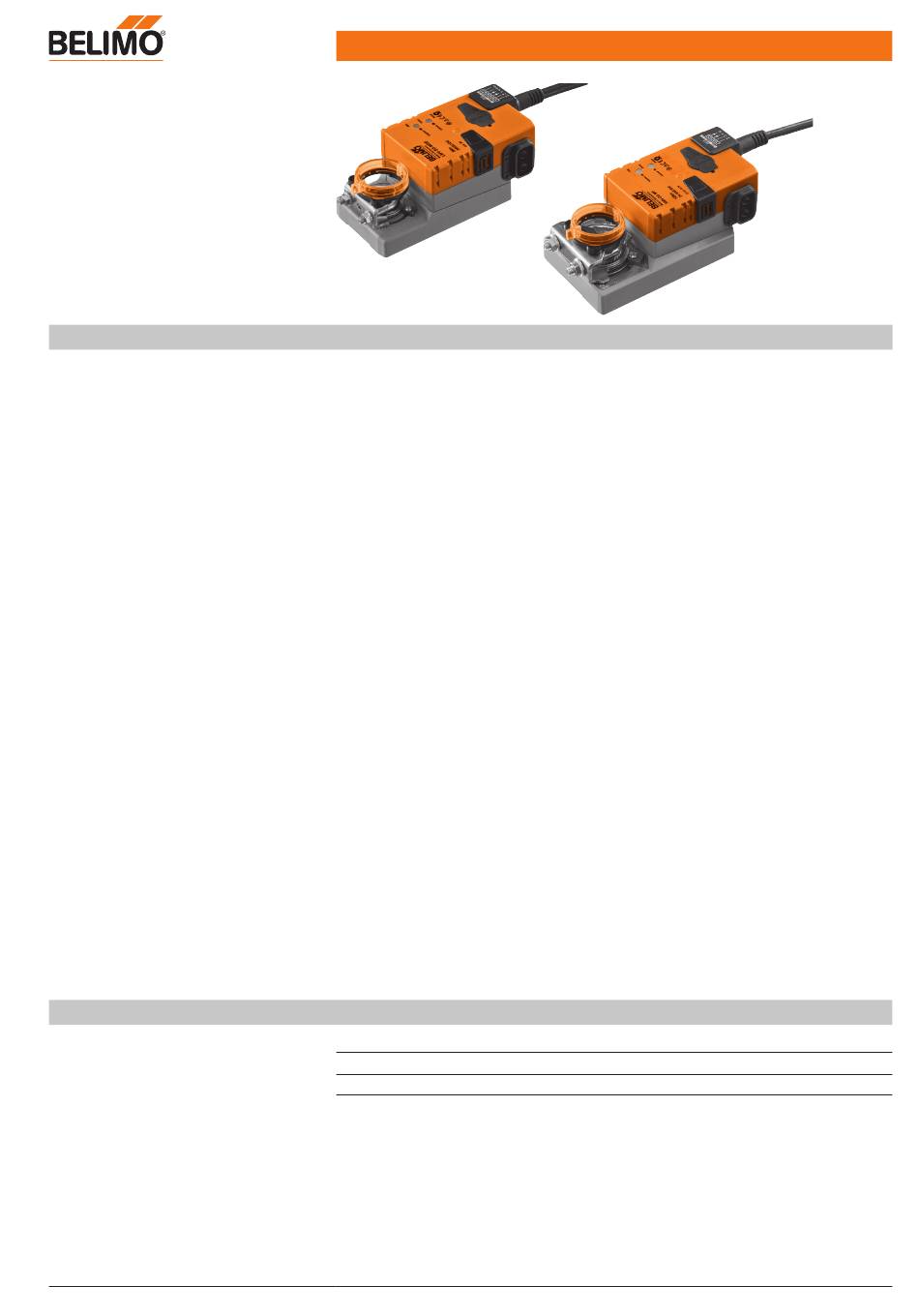

Belimo LMV-D3-MOD Technisches Datenblatt

Drucksensor, Digitaler VAV-Regler und
Klappenstellantrieb als kommunikations-
fähige VAV-Compact-Lösung für druck-
unabhängige VAV-Anlagen im Komfort-
bereich
• Regelfunktion: VAV
• Kommunikation via Modbus RTU (RS-485)
• Konvertierung von Sensorsignalen
• Diagnosebuchse für Bediengeräte
Kurzbeschreibung
Konverter für Sensoren
Parametrierbare Antriebe
VAV – Variabler Volumenstrom
Bedien- und Servicegeräte
Montage und Anschluss
OEM-Werkseinstellung
Typenübersicht
www.belimo.com
Technisches Datenblatt
Der digitale VAV-Compact mit seinem PI-Regelverhalten wird für die druckunabhängige
Anwendung
Regelung von VAV-Boxen im Komfortbereich eingesetzt.
Der Antrieb ist mit einer integrierten Schnittstelle für Modbus RTU ausgerüstet, erhält sein
Wirkungsweise
digitales Stellsignal vom übergeordneten Modbus-Master und meldet den aktuellen Status
zurück.
Anschlussmöglichkeit für einen Sensor (aktiver Sensor oder Schaltkontakt). Auf einfache Weise
kann somit das analoge Sensorsignal digitalisiert und an Modbus weitergegeben werden.
Die Werkseinstellungen decken die häufigsten Anwendungen ab. Je nach Wunsch können
einzelne Parameter anlagen- oder servicetechnisch mit einem Service-Tool (z.B. ZTH-GEN)
angepasst werden.
Die Modbus-Kommunikationsparameter (Adresse, Baudrate, ...) werden mit dem ZTH-GEN
eingestellt. Durch Betätigen der Taste 3 während dem Anschliessen der Speisespannung
werden die Kommunikationsparameter auf die Werkseinstellung zurückgesetzt.
Schnelladressierung: Die Modbus-Adresse kann alternativ mit den Tastern im Bereich 1 bis 16
eingestellt werden. Der gewählte Wert wird zum Parameter «Basisadresse» addiert und ergibt
die wirksame Modbus-Adresse. Bei einer Basisadresse von 140 lassen sich beispielsweise
Modbus-Adressen im Bereich von 141 bis 156 mittels Schnelladressierung parametrieren.
Wartungsfreier dynamischer Wirkdrucksensor, erprobt in vielfältigen Anwendungen, ermöglicht
Druckmessung
den Einsatz vom Büro, Spitalzimmer, Berghotel bis zum Kreuzfahrtschiff.
Je nach Grösse der VAV-Box stehen zwei Ausführungen mit 5 oder 10 Nm zur Verfügung.
Antrieb
Der VAV-Compact erhält seinen stetigen Sollwert via Modbus von einem Raumtemperaturregler.
Dies ermöglicht die bedarfsabhängige, energiesparende Klimatisierung von Einzelräumen
oder Zonen von Klimaanlagen. Der Arbeitsbereich (
ZTH-GEN lokal oder via Modbus eingestellt werden.
Belimo PC-Tool oder Service-Tool ZTH-GEN, steckbar am VAV-Compact.
Der Anschluss des vom OEM auf die Box montierten VAV-Compact erfolgt über das
vorkonfektionierte Anschlusskabel.
Der VAV-Compact wird vom Boxenhersteller auf die VAV-Box aufgebaut und der Anwendung
entsprechend eingestellt und geprüft. Aus diesem Grund wird der VAV-Compact ausschliesslich
über den OEM-Kanal vertrieben.
Typ
LMV-D3-MOD
NMV-D3-MOD
T9-VAV-Compact MOD • de • v1.4 • 01.2015 • Änderungen vorbehalten
LMV-D3-MOD
Drehmoment Leistungsverbrauch
5 Nm 2 W
10 Nm 3 W
VAV-Compact MOD
NMV-D3-MOD
und  ) kann mit dem PC-Tool oder
min max
Dimsionierung
4 VA (max. 5 A @ 5 ms)
5 VA (max. 5 A @ 5 ms)
Gewicht
ca. 500 g
ca. 700 g
1 / 8
