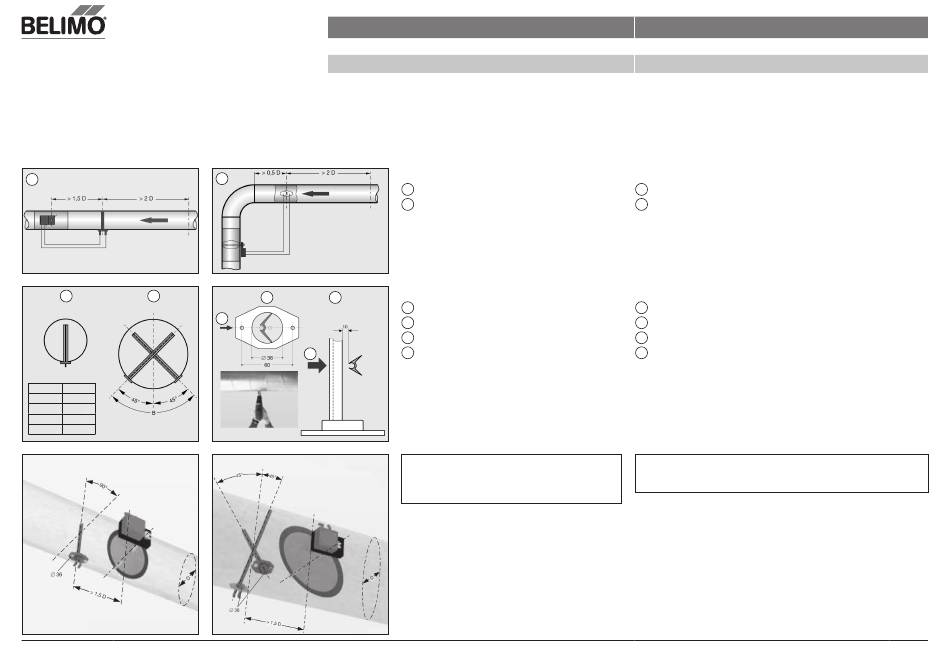

Installation VAV-Universal Retrofit-Set
Montage des neuen Wirkdruckaufnehmers
Messwerterfassung
Die Einbaulage und die Anströmung des Wirkdruckaufnehmers
sind für die Messgenauigkeit von entscheidender Bedeutung. Liegt
die Messwerterfassung in einem Wirbelgebiet oder erfolgt keine
ausreichende ganzflächige Anströmung, kann es unter Umständen zu
Fehlmessungen kommen.
B
2
3
4
4
D = 280 ... 400
de • Änderungen vorbehalten
Platzierung
A
Messort
B
Maximale Schlauchlänge 3 m pro Messleitung
Einbaulage
1
Luftleitung
2
Bohrung für Wirkdruckaufnehmer-Montage
3
Abstand zwischen den Wirkdruckaufnehmern
4
Luftrichtung
Hinweis
Für VAV-Boxen von 280 bis 400 mm müssen zwei
Wirkdruckaufnehmer eingesetzt werden.
Dazu ZPD-RE2-SET verwenden.
de
Installation VAV-Universal Retrofit-Set
Installation of the new pick-up device
Measured value recording
The installation position and the inflow of the pick-up device are of
decisive importance for measuring accuracy. If the measurement
recording is positioned in an area of turbulence or if no sufficiently wide-
ranging flow takes place, then measurement inaccuracies could occur
under certain circumstances.
Placement
A
Measurement site
B
Maximum hose length 3 m per measurement line
Installation position
1
Air duct
2
Bore hole for pick-up device installation
3
Clearance between the pick-up devices
4
Air direction
Note
Two pick-up devices are required for VAV boxes from 280 to 400 mm.
For this purpose use the ZPD-RE2-SET.
en • Subject to changes
