Seite 1: Inhaltsverzeichnis
2 Voraussetzungen für fehlerfreie Inbetriebnahme und Betrieb 3 Anzahl Klappen pro BKS24-9A programmieren 4 Hinzufügen / Entfernen einer Klappe 5 System-Test 6 Funktions-Test 7 Störungsmeldungen Technische Daten www.belimo.com 1 / 12 M3-A12-BKS24-9A • de • v2.1 • 11.2009 • Änderungen vorbehalten... -

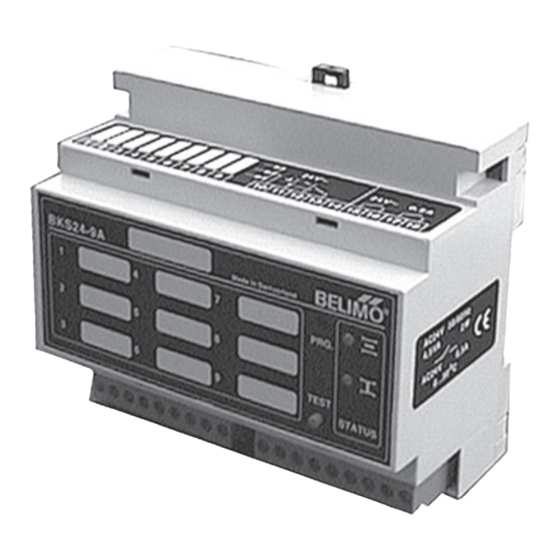

Seite 2: Bedien- Und Anzeigeelemente
LED (Gelb) Stellung SICHERHEIT Blinken = Klappen fahren in Stellung SICHERHEIT (ZU) = Stellung SICHERHEIT erreicht Taste TEST – Systemtest (Klappen, Antriebe, Steuergerät) – Funktionstest (manuelle Überprüfung) Elektrischer Anschluss Steck-/Schraubklemmen 2 / 12 www.belimo.com M3-A12-BKS24-9A • de • v2.1 • 11.2009 • Änderungen vorbehalten... -
Seite 3: Voraussetzungen Für Fehlerfreie Inbetriebnahme Und Betrieb
Betriebsstellung gesteuert BKS24-9A Steuerung EIN (AUF) Programmier-Eingang • Alle übrigen Eingänge sind entsprechend dem Anlageschema und den technischen Unterlagen richtig verdrahtet 9 10 www.belimo.com 3 / 12 M3-A12-BKS24-9A • de • v2.1 • 11.2009 • Änderungen vorbehalten... -
Seite 4: Anzahl Klappen Pro Bks24-9A Programmieren
Klappen überein BSK 35 BSK 38 BSK 36 • Zusätzlich zur Taste PRG. die Taste TEST drücken • Die Anzahl der erkannten Klappen ist nun im BKS24-9A programmiert Hinweis Ein System-Test wird automatisch ausgeführt (siehe Abschnitt 5) 4 / 12 www.belimo.com... -
Seite 5: Hinzufügen / Entfernen Einer Klappe
• Die Anzahl der erkannten Klappen, stimmt mit der Anzahl der beschrifteten Klappen überein • Zusätzlich zur Taste PRG. die Taste TEST drücken • Die Anzahl der erkannten Klappen ist nun im BKS24-9A gespeichert Hinweis Ein System-Test wird automatisch ausgeführt (siehe Abschnitt 5) www.belimo.com... -
Seite 6: System-Test
• Nach Verlassen der Sicherheitsstellung blinkt die Status- LED AUF • Nach Erreichen der Betriebsstellung leuchtet die Status- LED AUF konstant • Das System ist nun betriebsbereit o.k. 6 / 12 www.belimo.com M3-A12-BKS24-9A • de • v2.1 • 11.2009 • Änderungen vorbehalten... -
Seite 7: Funktions-Test
• Die Klappen fahren in die Stellung Betrieb • Der Funktionstest ist erfolgreich abgeschlossen, sobald die Status-LED AUF konstant leuchtet • Das System ist betriebsbereit o.k. www.belimo.com 7 / 12 M3-A12-BKS24-9A • de • v2.1 • 11.2009 • Änderungen vorbehalten... -
Seite 8: Störungsmeldungen
System ► Abschnitt 4 Störung im BKS24-9A 7.4 Gerätestörung • Alle 11 LEDs am BKS24-9A blinken synchron ► Das BKS24-9A ist defekt und muss ersetzt werden 8 / 12 www.belimo.com M3-A12-BKS24-9A • de • v2.1 • 11.2009 • Änderungen vorbehalten... -
Seite 9: Sicherheitshinweise

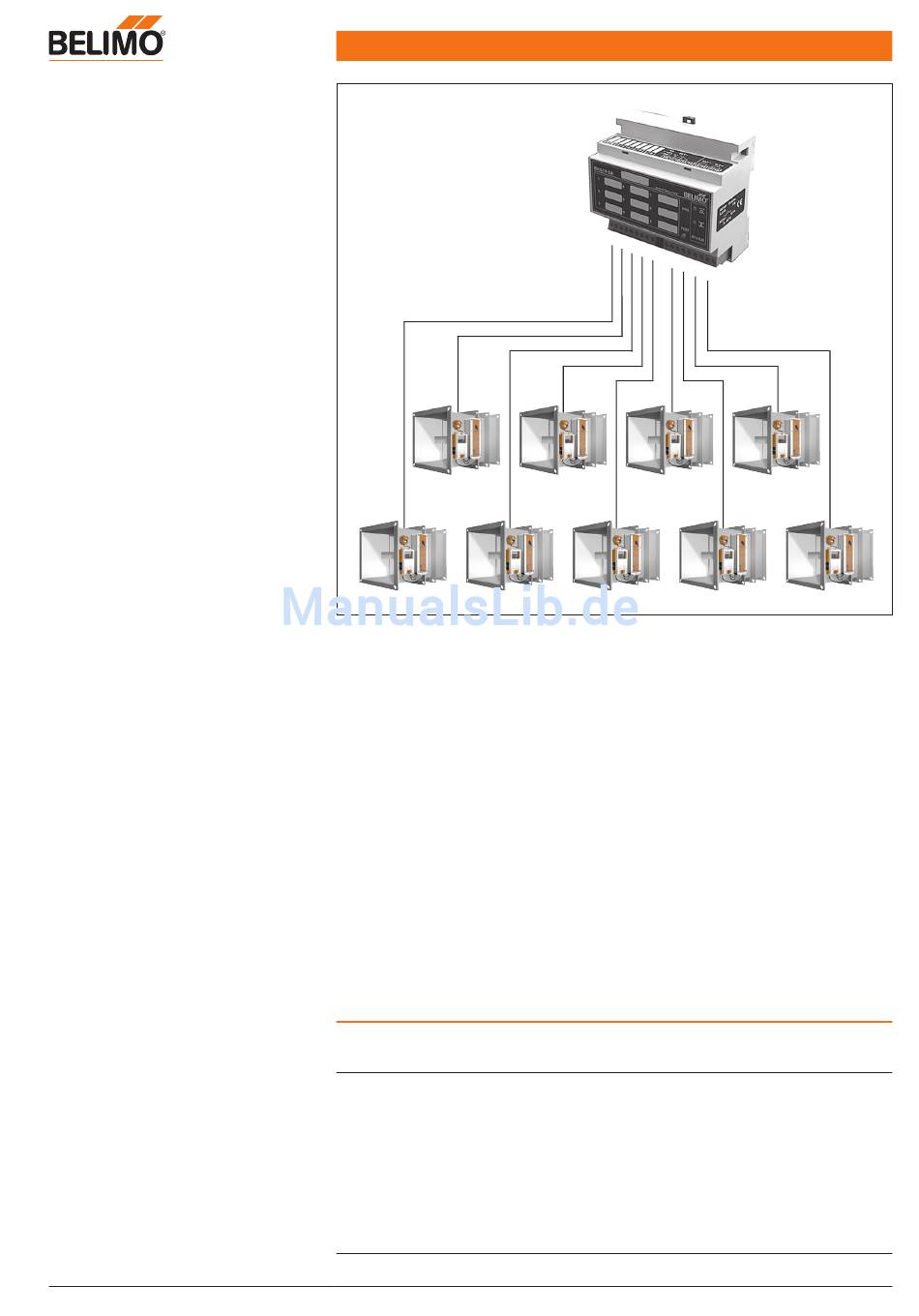

• Das Gerät enthält elektrische und elektronische Komponenten und darf nicht als Haushalt- müll entsorgt werden. Die örtliche und aktuell gültige Gesetzgebung ist zu beachten. Produktmerkmale Das BKS24-9A empfängt über die 2-Draht-Leitungen die Signale der BKN230-24 oder der Wirkungsweise BKN230-24-C-MP und gibt Steuerbefehle an sie. -
Seite 10: Elektrische Installation
BKS24-9A SBS-Control Produktmerkmale (Fortsetzung) Das BKS24-9A wird direkt auf die 35 mm DIN-Schiene geschnappt und über zwei 9-polige Montage und Anschluss Steckklemmen angeschlossen. Funktionsprüfung In der Stellung BETRIEB kann durch Drücken der Taste TEST ein Funktionstest durchgeführt werden. Solange die Taste gedrückt wird, drehen die Klappen in die Stellung SICHERHEIT. Eine Fehlfunktion kann an den Leuchtdioden STÖRUNG festgestellt werden. - Seite 12 Geprüfte Qualität Kurze Lieferzeit Umfassender Support Schweiz Deutschland Österreich Slowakei BELIMO Automation AG BELIMO Stellantriebe BELIMO Automation Tel. +43 (0)1 749 03 61-0 Fax +43 (0)1 749 03 61-99 Verkauf Schweiz Vertriebs GmbH Handelsgesellschaft m.b.H. Brunnenbachstrasse 1 Welfenstrasse 27 Geiselbergstrasse 26-32 info@belimo.at...
