www.belimo.com
M4-VAV-Universal Retrofit-Set • v1.1 • 04.2011
Installation VAV-Universal Retrofit-Set
Einstellungen mit VAV-Einstellgerät ZTH-VAV
Anschluss
Anschluss an
Kabeltyp und Bestellbezeichnung
VRD3-RE2,
ZK6-GEN
Zubehör
RJ-Buchse «Service»
PP-Anschluss (Klemme 4),
ZK2-GEN
Zubehör
z.B. Schaltschrankklemmen
Adaption ausführen
Bei der Inbetriebnahme wird eine Drehwinkeladaption des Klappen-
antriebs empfohlen. Nach dem Verstellen der Drehwinkelbegrenzungen
muss jedoch zwingende eine Drehwinkeladaption durchgeführt werden.
Vorgehen:
– 24 V Speisung am VRD3-RE2 einschalten
– Drucktaste «Adaption» am Klappenantrieb drücken (Antrieb fährt
ZU ... AUF ... Sollposition)
Für detaillierte Unterlagen zur Handhabung und Funktion des ZTH-VAV,
siehe Bedienanleitung ZTH-VAV auf www.belimo.eu
de • Änderungen vorbehalten
de
Installation VAV-Universal Retrofit-Set
(Fortsetzung)

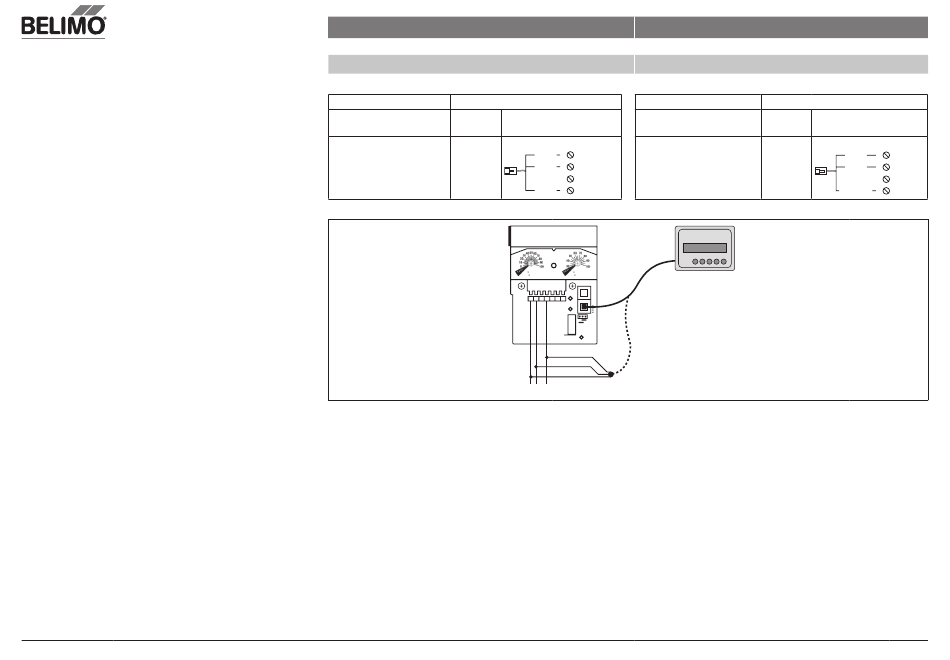

Settings with VAV adjustment tool ZTH-VAV
Connection
Connection to
VRD3-RE2,
RJ «Service» socket
PP connection (terminal 4),
weiss
1
GND
e.g. control cabinet terminals
~ / +
blau
2
3
türkis
4
PP
ZTH-VAV
▲ ▼ – + OK
min
max
%
%
nom
nom
ZK6-GEN
Power
VRD2
VRD3
Actuator
ZK2-GEN
türkis / turquoise
blau / blue
weiss / white
1
2
4
Carry out adaption
An angle of rotation adaption of the damper actuator is recommended
at the time of initial commissioning. An angle of rotation adaption must
however be carried out after the adjustment of the angle of rotation
limitations.
Procedure:
– Switch on the 24 V supply on the VRD3-RE2
– Press the «Adaption» pressure switch on the damper actuator (actuator
travels CLOSED ... OPEN ... setpoint position)
For detailed documentation concerning the handling and function of the
ZTH-VAV, see ZTH-VAV instruction manual at www.belimo.eu
en • Subject to changes
en
(Continued)
Cable type and order designation
ZK6-GEN
Accessories
ZK2-GEN
Accessories
white
1
GND
2
~ / +
blue
3
turquoise
4
PP
13 / 16
