M4-VAV-Universal Retrofit-Set • v1.1 • 04.2011

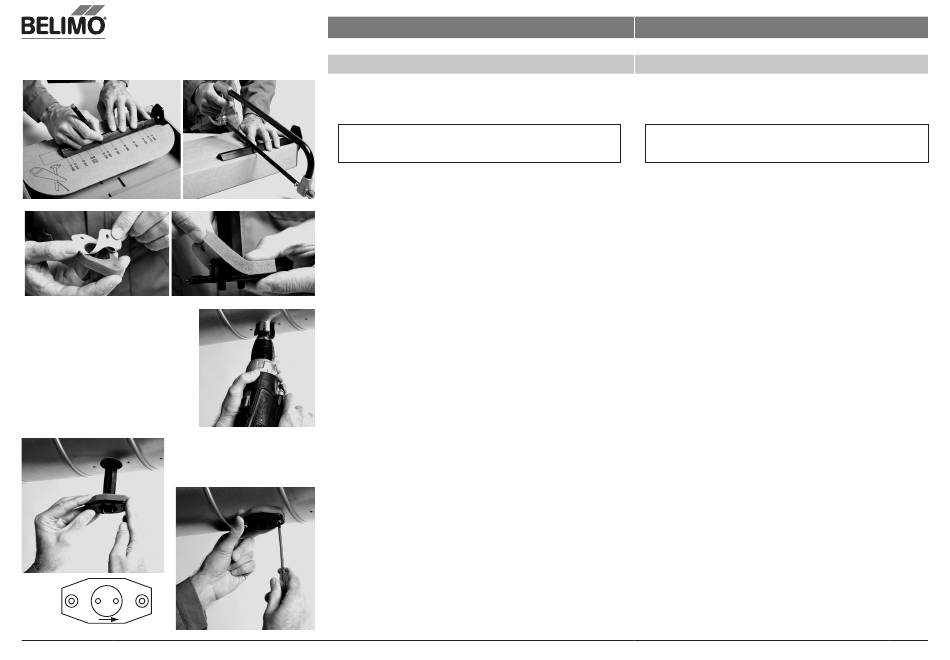

Installation VAV-Universal Retrofit-Set
Montage des neuen Wirkdruckaufnehmers
Vorbereitungen
1. Wirkdruckaufnehmer auf den Durchmesser der VAV-Box ablängen. Die
Hilfsschablone befindet sich auf der Verpackung des Sets.
Hinweis
Die angegebenen Längen müssen unbedingt eingehalten werden, damit
die gewünschte Messgenauigkeit erreicht werden kann.
2. Wirkdruckaufnehmer-Dichtung anbringen
3. Öffnung in Kanal bohren; Lochgrösse: 36 mm ∅
Montage
1. Einbau des Wirkdruckaufnehmers in den Kanal
Achtung: Pfeil Luftrichtung beachten
2. Wirkdruckaufnehmer mit beiliegenden Schrauben befestigen
de • Änderungen vorbehalten
de
Installation VAV-Universal Retrofit-Set
(Fortsetzung)
Installation of the new pick-up device
Preparations
1. Shorten the pick-up device to the diameter of the VAV unit. The auxiliary
template is located on the packaging of sets.
Note
The specified lengths must be maintained without fail in order to ensure
that the desired measuring accuracy can be achieved.
2. Mount pick-up device seal
3. Drill an opening in the duct; hole size: 36 mm ∅
Installation
1. Installation of the pick-up device in the duct
Caution: Observe direction of arrow and of air
2. Mount pick-up device with accompanying screws
en • Subject to changes
en
(Continued)
