MECHANISMEN DER HAUBEN/KLAPPEN
Rahmen der Heckscheibe des Klappdaches
EINBAU
Die diversen Klammern vom Rahmen entfernen
und am neuen Rahmen anbringen (Halteklammern der
Innenverkleidung des Kabelstrangs).
Den neuen Rahmen einsetzen.
Positionskeile einsetzen und die Befestigungen
annähern.
Das Klappdach verriegeln (falls es geöffnet ist).
Die Baugruppe "Rahmen - Heckscheibe" und das
feststehende Fenster aneinander ausrichten.
:

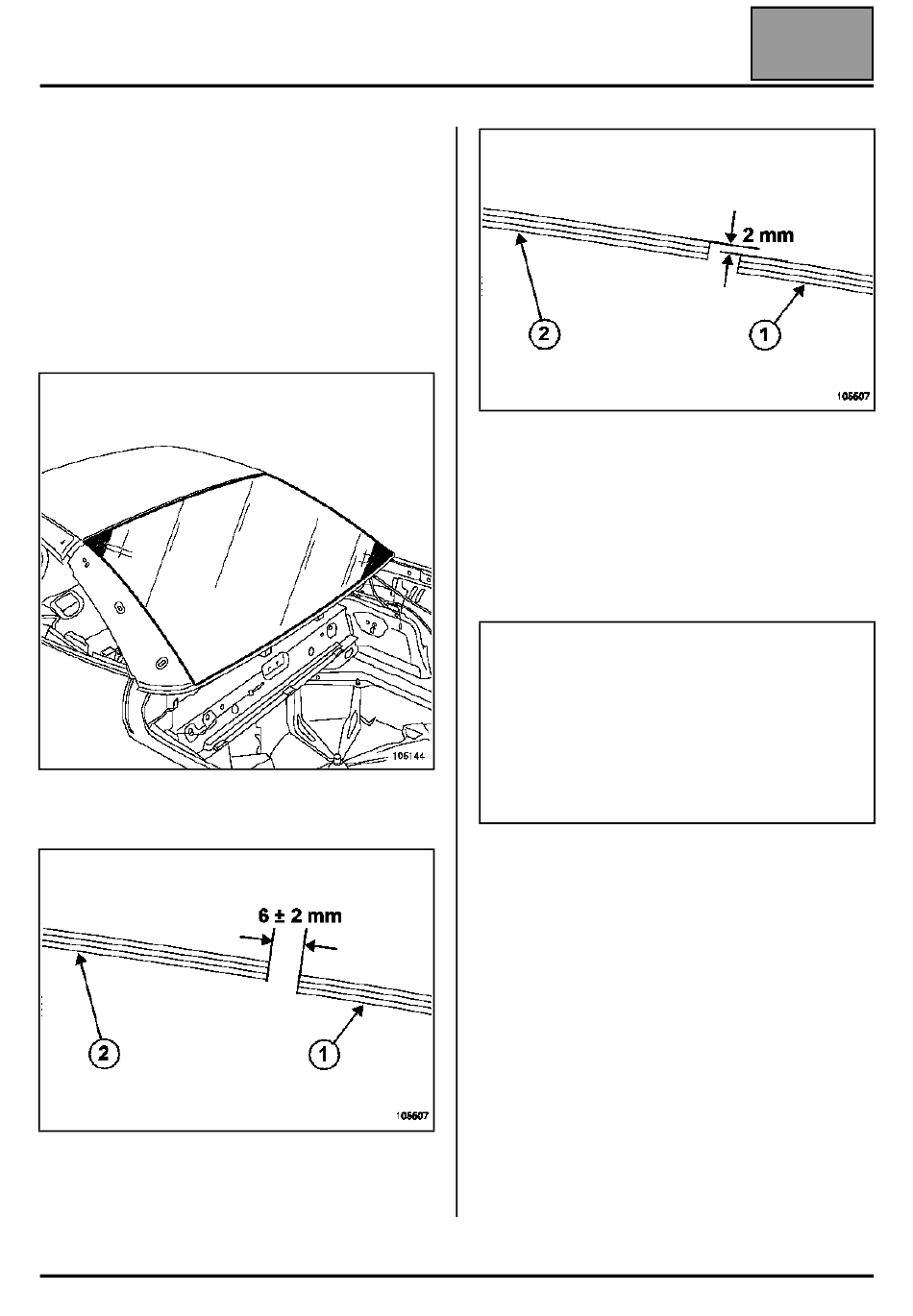

Funktionsspiel
Passgenauigkeit:
1 Fenster der Heckscheibe
2 Feststehendes Dachfenster
Beachten:
– das Spiel zwischen feststehendem Fenster und der
Heckscheibe
– die Passgenauigkeit zwischen feststehendem Fenster
und der Heckscheibe
ACHTUNG
Die Passgenauigkeit zwischen dem feststehenden
Fenster und der Heckscheibe muss unbedingt 2 mm
betragen.
Die Heckscheibe muss etwas niedriger als das
feststehende Fenster sein.
Zur korrekten Einstellung Positionskeile hinzufügen
oder entfernen.
Diese Keile sind einzeln im LTZR erhältlich.
Teile-Nr.: 77 01 475 405
Für eine Funktionsprüfung das Klappdach mehrfach
Öffnen und Schließen.
Bei der Funktionsprüfung sicherstellen, dass die
Hydraulikleitungen nicht unter Torsionsspannung stehen.
Einbauen:
– die Dichtungen des Klappdachs (siehe 64A,
Abdichtung der Karosserie, Dichtung des
Klappdachs)
– die hinteren Verkleidungselemente des Klappdachs
(siehe 56A Anbauteile außen, Hinteres
Verkleidungselement des Klappdachs)
– die Innenverkleidungen des Klappdachs (siehe 73A,
Verkleidung von Hauben/Klappen, Verkleidung des
Klappdachs)
Die Abdichtung der Seitenfenster prüfen.
Bei Undichtigkeiten siehe 54A, Fenster/Scheiben,
Seitenfenster: Einstellung.
