Centrale de contrôle MCW-D 50
3.2.9 Raccordement d'un media contrôleur externe et d'un PC
• Si vous souhaitez raccorder simultanément un media contrôleur externe et un PC à la centrale de contrôle MCW-D 50, raccordez
le PC au connecteur réseau LAN
• Pour le raccordement direct du connecteur LAN à un PC, vous devez utiliser un câble «crossover».
• Les réglages LAN sont expliqués dans le protocole du logiciel MCW-D 50 Conference.
Important:
• Ne manipulez jamais simultanément la centrale de contrôle MCW-D 50 avec le media contrôleur et le logiciel
MCW-D 50 Conference. Le bon fonctionnement du système pourrait en être affecté.
3.3 Raccordement et placement des antennes déportées
L'unité centrale MCW-D 50 peut aussi fonctionner avec des antennes déportées. Des câbles à faible perte en différentes lon-
gueurs sont disponibles en option. Il est à noter que les trois antennes doivent être déportées. L'antenne de transmission doit
être monté au centre et les antennes de réception à droite et à gauche. La plage de fonctionnement peut être augmenté en
utilisant l'antenne unidirectionnelle CA 2413, gain de +6 dB approximativement.
Suivant l'atténuation du câble, vous devez utiliser un amplificateur d'antenne en fonction de la longueur de celui-ci.

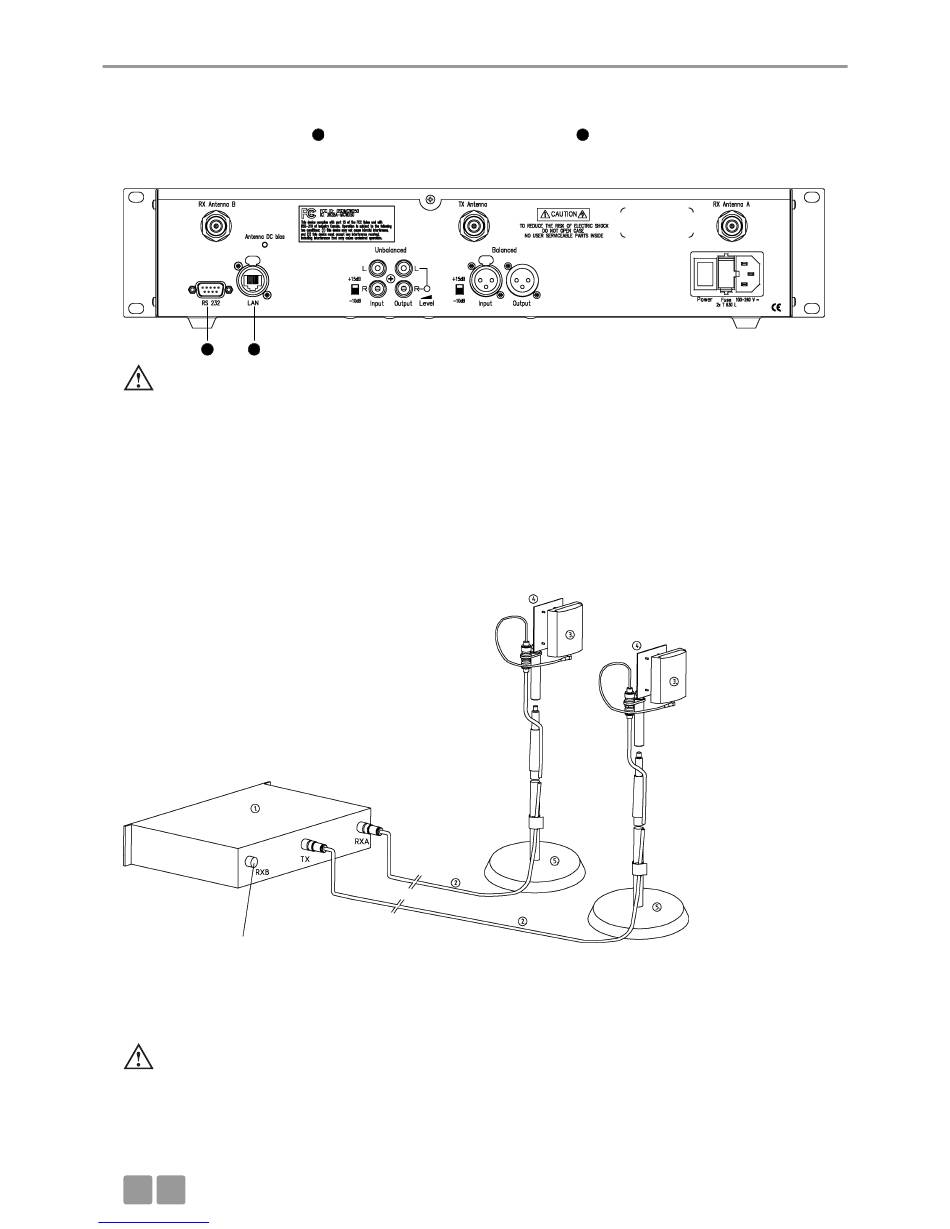

Exemple de montage variable avec des antennes décalées
L'antenne plane CA 2413 est raccordée à la centrale de commande MCW-D 50 et fixée sur le pied avec le kit de montage
CA 2462. Vous trouverez d'autres possibilités d'installation dans notre «Guide design MCW-D».
Importante:
• Entre les antennes et les postes il doit y avoir une inter-visibilitée, c'est-à-dire qu'il ne doit pas y avoir d'ob-
stacles entre la MCW-D 50 et les postes. La plage de portée est de 30 - 50 mètres environs. Pour un fonctionne-
ment optimum, la surface de la table est importante. Les tables en bois ou en plastique sont idéales, mais les tables
en métal peuvent créer des interférences et diminuer la portée.
F
58
Downloaded from www.Manualslib.com
et le media contrôleur externe au port RS 232
7
6 7
(1) Centrale de commande MCW-D 50
(2) Câble d'antenne CA 2421/2422 ou
CA 2431/2432
(3) Antenne plane CA 2413
(4) Kit de montage 3/8" CA 2462
(5) Pied stand 3/8" ST 600
comme RX A
