2. 2. 12. Erster Ausleger

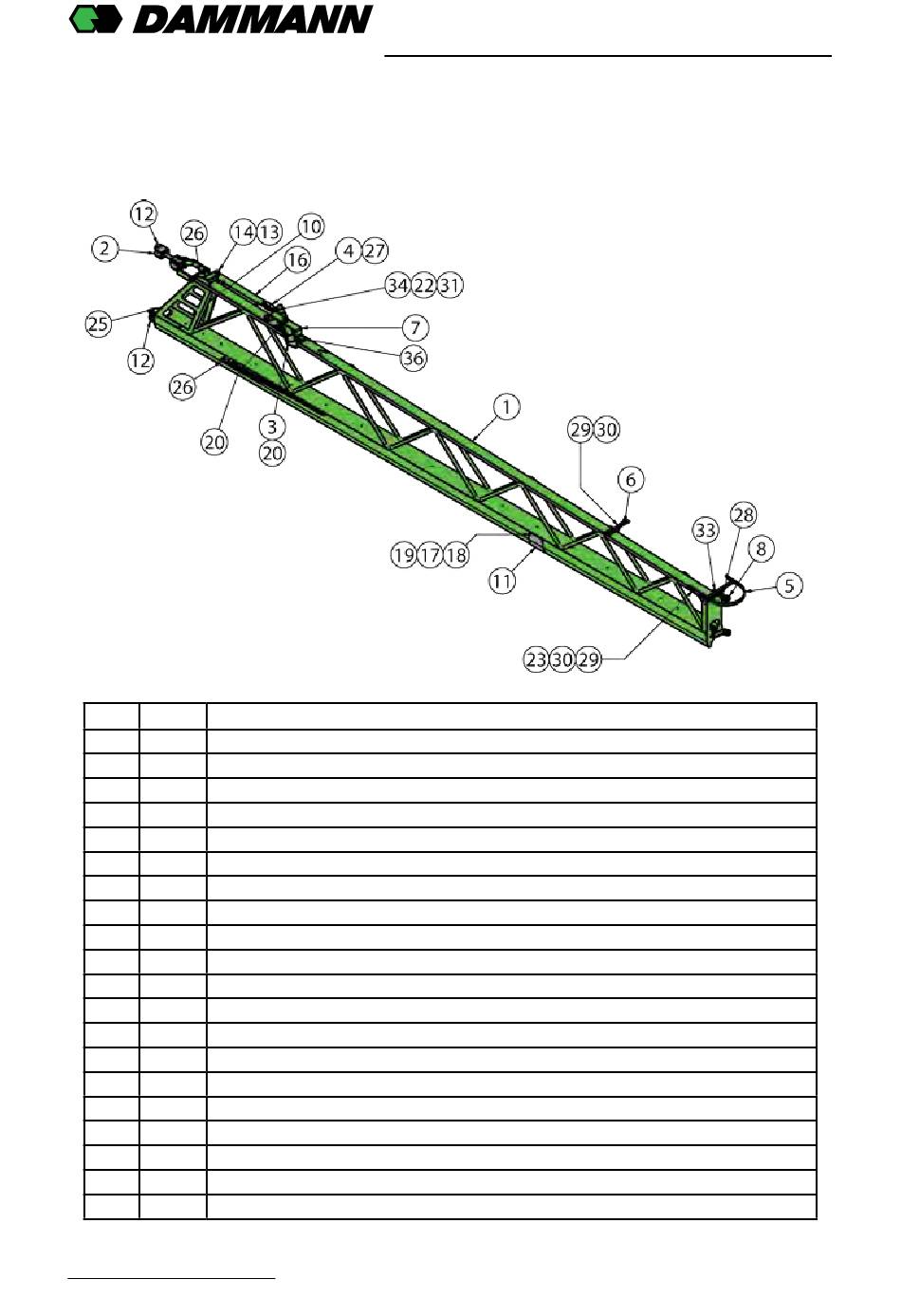

Abb. 13. 1. Ausleger
Pos.
Anz.
1
1
I. Ausleger links
2
1
Oberer Gelenkpunkt (Schiebestück)
3
1
Umlenkhebel links
4
1
Hydraulikzylinderkopf
5
1
Kettenradschutz
6
1
Zugstangenführung
7
1
Bügel Umlenkhebel verstärkt
8
1
Gelenkschraube Kopfplatte
10
1
Auslegerfalle am I. Ausleger.
11
1
Dopplung I. Ausleger
12
2
Splintbolzen Mittelrahm.
13
2
Distanzring Zylinderaufnahme
14
1
Splintbolzen II. Ausleger .
15
3
Megipuffer
16
1
Hydraulikzylinder Endlagendämpfer
20
3
Spannstift
21
2
U-Scheibe
22
3
U-Scheibe
23
4
U-Scheibe
24
1
U-Scheibe
Erstellt im: Juni 2017
®
Bezeichnung
Gerätebeschreibung
Seite 41
