Pos. Anz.
5 5 U-Scheibe
6 2 Mutter Skt
7 1 Hülse
8 1 Federring
9 1 Schraube Skt
10 1 Potiaufnahme ZDG
11 1 Potiaufnahme ZDG
12 2 Federschuh mit Buchsen
13 3 Ronden
14 3 Druckstempel
15 5 Gummischeibe
16 6 Gummischeibe
17 3 Industrieschlauch
18 1 Zugdeichsel ZDG
19 1 Hydraulikzylinder
20 1 Splintbolzen
21 1 Bolzen Lenkzylinderanschluss ANP
22 2 Distanz
23 1 Faltenbalg für Lenkzylinder
24 1 Gelenkkugelkopf mit Schmiernippel
25 2 Flachstahl
27 2 Schraube Skt
28 2 Mutter Skt
29 1 Flachmutter
30 1 Gabelkopf
31 1 Zylinder.-Leit. mit Lasthalteventil

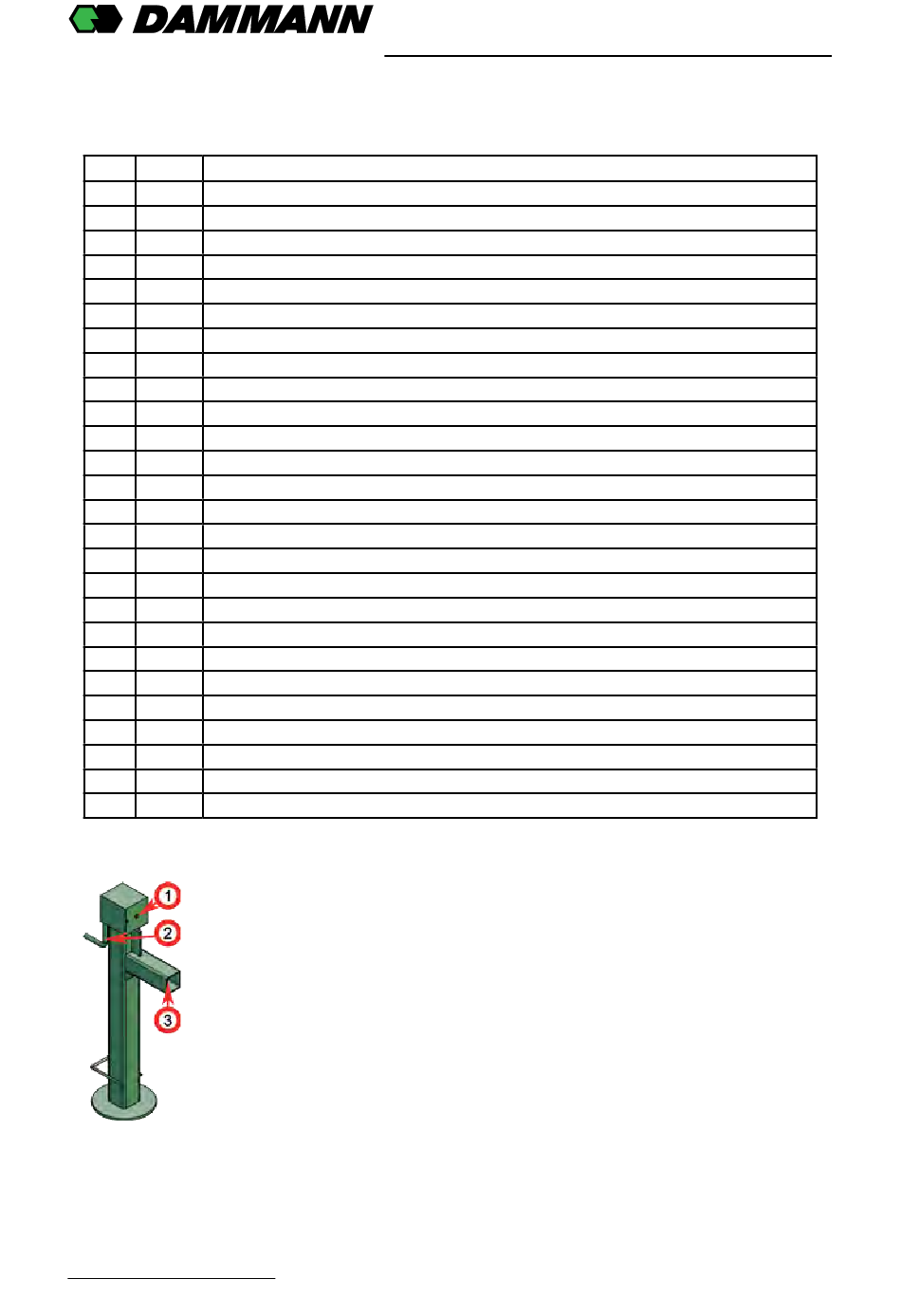

2. 2. 6. Stützfuß
Abb. 7. Stützfuß
Erstellt im: Juni 2017
®
Bezeichnung
Pos. 1 Fettnippel
Pos. 2 Kurbel
Pos. 3 Einsteckvierkant
Gerätebeschreibung
Seite 35
