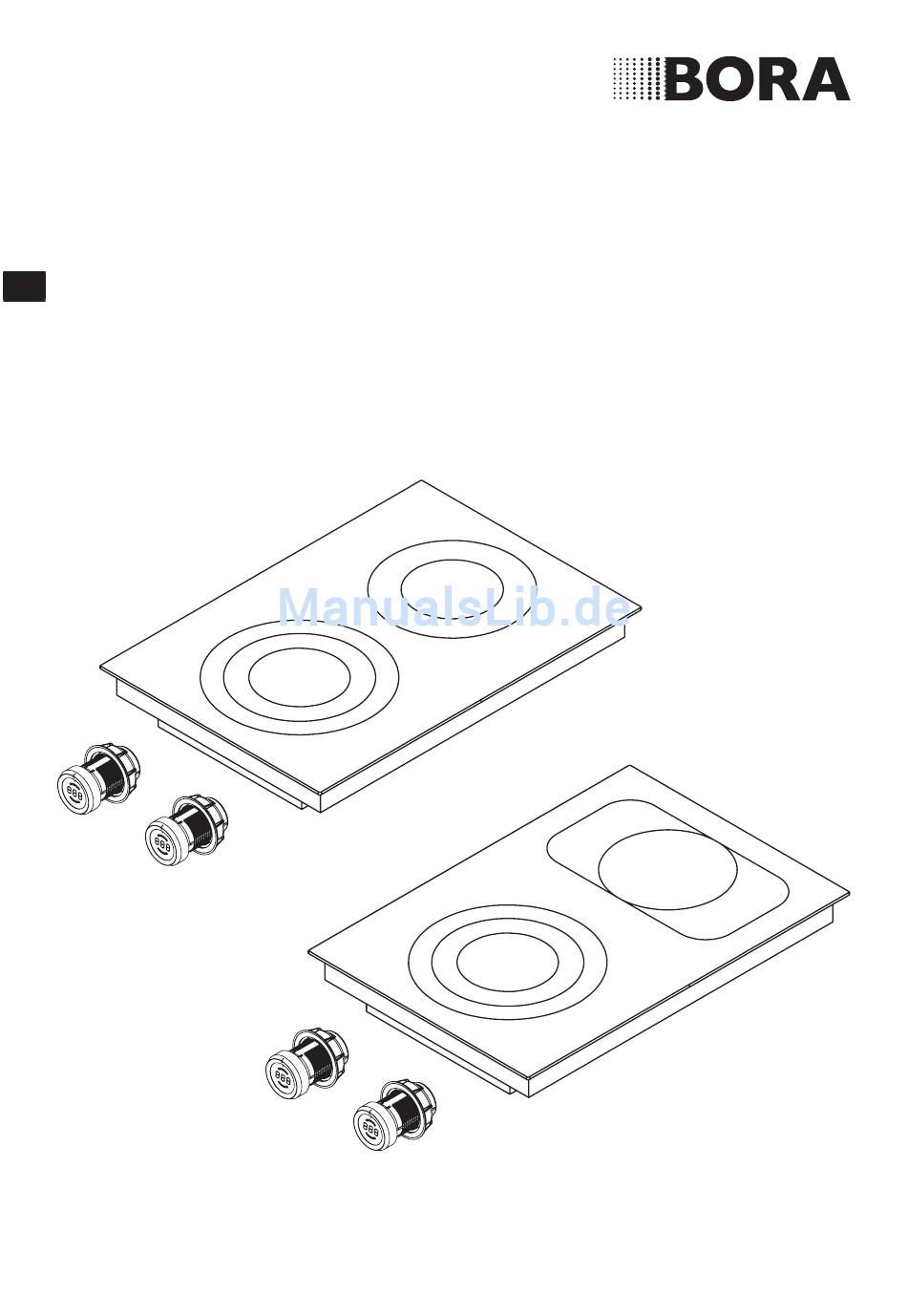

- Seite 1 Bedienungs- und Montageanleitung PKC32/PKC3B BORA Pro HiLight-Glaskeramik-Kochfeld mit 2 Kochzonen 3-Kreis/2-Kreis/Bräter PKC323BUMDE-002 1040534 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Reinigung und Pflege Reinigungsmittel ..........30 Technische Daten Kochfeld pflegen ..........30 Allgemein ............11 Kochfeld reinigen ..........30 Kochfeld PKC32 ..........11 Bedienknebel reinigen ........31 Kochfeld PKC3B ..........12 7.4.1 Reinigung des Knebelrings ........ 31 Bedienknebel ............. 12 7.4.2... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden Zielgruppe BORA genannt – haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Gefahren verstanden haben. Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes aufhalten. Kinder dürfen nicht mit dem Gerät spielen. Nutzen Sie die Kindersicherung , damit Kinder das Kochfeld nicht unbeaufsichtigt einschalten oder Einstellungen ändern können. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
Kratzer und Abrieb an der Oberfläche zu Schütze sicher vom Netz. vermeiden. Stellen Sie sicher, dass der Boden des Kochgeschirrs und die Kochzone sauber und trocken sind. Heben Sie das Kochgeschirr immer an (nicht ziehen!), um Kratzer und Abrieb an der Oberfläche zu vermeiden. www.bora.com... - Seite 8 Kochzone beschädigen. Verwenden Sie geeignete Hilfs- mittel (Topflappen, Wärmeschutz- Achten Sie darauf, dass keine handschuhe). zucker- und salzhaltigen Speisen sowie Säfte auf die heiße Kochzo- ne gelangen. Entfernen Sie sofort zucker- und salzhaltige Speisen sowie Säfte von der heißen Kochzone. www.bora.com...
-
Seite 9: Sicherheitshinweise Montage
Rumpf auftreten. Heben Sie das Kochfeld immer zu zweit aus der Verpackung. Legen Sie das Kochfeld immer zu zweit in den Arbeitsplattenaus- schnitt ein. Verwenden Sie ggf. geeignete Hilfsmittel, um Schäden bzw. Ver- letzungen an Gliedmaßen und Rumpf zu vermeiden. www.bora.com... -
Seite 10: Sicherheitshinweise Demontage Und Entsorgung
Entsorgen Sie die Verpackung untersagt! sachgerecht und umgehend. INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH haften nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und Warnhinweise entstehen. www.bora.com... -
Seite 11: Technische Daten
Kochzone vorne Ø 120 mm 187,8 (Wh/kg) Ø 180 mm Ø 235 mm Kochzone hinten Ø 120 mm 196,9 (Wh/kg) Ø 200 mm 34,5 Gesamt (gemittelt) 192,3 (Wh/kg) 15,5 Tab. 3.2 Technische Daten Kochfeld PKC32 Abb. 3.3 PKC32 Gerätemaße Seitenansicht www.bora.com... -
Seite 12: Kochfeld Pkc3B
Ø 180 mm Ø 235 mm Bedienknebel Bräter-Kochzone hinten Ø 165 mm 194,4 (Wh/kg) 290 x 165 mm Gesamt (gemittelt) 191,9 (Wh/kg) Gerätemaße Bedienknebel Tab. 3.3 Technische Daten Kochfeld PKC3B Gerätemaße 10-40 Abb. 3.7 Gerätemaße Bedienknebel Abb. 3.4 PKC3B Gerätemaße Draufsicht www.bora.com... -
Seite 13: Gerätebeschreibung
Sicherheitsabschaltung Stopp-Funktion Warmhaltestufen Abb. 4.2 Kochfeld PKC3B Typenbeschreibung Anschlüsse Bedienknebel und Abzugsautomatik PKC32 Kochzone vorne BORA Professional Highlight-Glaskeramik-Kochfeld Kochzone hinten mit 2 Kochzonen (3-Kreis/2-Kreis) Bedienknebel hintere Kochzone Bedienknebel vordere Kochzone PKC3B BORA Professional Highlight-Glaskeramik-Kochfeld mit 2 Kochzonen (3-Kreis/Bräter) Aufbau Abb. 4.3 Aufbau Bedienknebel Knebelgehäuse... -
Seite 14: Bedienprinzip
Konfigurationsmenü Das für die Strahlungsheizfläche benutzte Kochgeschirr muss aus Metall sein und gute Kochfeld wird ausgeschaltet wärmeleitende Eigenschaften haben. Fehlermeldung (s. Kap. Störungsbehebung) Geeignetes Kochgeschirr besteht aus: Edelstahl, Kupfer oder Aluminium Tab. 4.1 Bedeutung der Anzeige emailliertem Stahl Gusseisen www.bora.com... -
Seite 15: Ankochautomatik
Die maximale Zeitdauer der Warmhaltefunktion ist auf In der Bedienknebelanzeige wird angezeigt 2 Stunden begrenzt. (Restwärmean zeige). Nach ausreichender Abkühldauer Es gibt drei verschiedene Warmhaltestufen: (Temperatur < 60 °C) erlischt die Anzeige. Warmhaltestufe Symbol Temperatur 42° C 74° C 94° C Tab. 4.4 Warmhaltestufen www.bora.com... -
Seite 16: Sicherheitsabschaltung
Die Kochzonen schalten sich automatisch aus (s. Sicherheitsabschaltung der Kochzone). 4.5.4 Kindersicherung Die Kindersicherung verhindert ein unbeabsichtigtes Einschalten des Kochfeldes. In der Bedienknebelanzeige wird angezeigt. Die Kindersicherung kann nur aktiviert werden, wenn alle Kochzonen ausgeschaltet sind (s. Kap. Bedienung). www.bora.com... -
Seite 17: Montage
600 mm Mindestabstand zwischen Arbeitsplatte und Ober- schrank. Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigung. Ausschnittsmaße Informieren Sie sofort den BORA Kundendienst, wenn Teile der Lieferung fehlen oder beschädigt sind. Arbeitsplatte vorbereiten Montieren Sie keinesfalls beschädigte Teile. Entsorgen Sie die Transportverpackung sachgerecht Erstellen Sie den Arbeitsplattenausschnitt unter (s. -
Seite 18: Arbeitsplattenüberstand
Schnitt Aufsatzmontage Ausschnittsmaße beim Einbau von Kochfeldern bzw. Kochfeldern und des Kochfeldabzuges nebeneinander: Kochfelder / Kochfeldabzug A in mm B in mm Abb. 5.3 Flächenbündige Montage (14) 1338 1310 1709 1681 Abb. 5.4 Falzmaß für flächenbündige Montage Tab. 5.2 Ausschnittsmaße www.bora.com... -
Seite 19: Kochfeld Montieren
Wartungs arbeiten herausnehmbar befestigt sein. Eine ausreichende Luftzufuhr muss gewährleistet sein. Kürzen Sie den Kabelschutzboden so ein, dass zur Möbelrückwand 100 mm Abstand sind. Abb. 5.9 Bedienknebel und Kochfeld im eingebauten Zustand Abb. 5.7 Luftzufuhr über den Frontbereich Luftzufuhr Korpus-Front Optionaler Kabelschutzboden (gekürzt) www.bora.com... -
Seite 20: Blendenbohrungs-Beispiele
Richten Sie den Bedienknebel anhand der Markierung an der 12-Uhr-Position senkrecht aus. Bohrungen für Steckdose (2x aussen) Ziehen Sie die Befestigungsmutter fest. Bohrungen für Bedienknebel (8x) Stecken Sie den Knebelring auf den Bedienknebel. Kochfeld (3x) Kochfeldabzug (2x) Arbeitsplatte Blende Unterschrank www.bora.com... -
Seite 21: Einbau Des Kochfeldes
Abb. 5.17 Mindestabstände bei um 180° gedrehtem Einbau 70 mm Mindestabstand hinten vom Arbeitsplattenaus- schnitt bis zur Hinterkante der Arbeitsplatte. 300 mm Mindestabstand links und rechts vom Arbeits- plattenausschnitt bis zu nebenstehendem Schrank oder einer Raumwand. 600 mm Mindestabstand zwischen Arbeitsplatte und Ober- schrank. www.bora.com... -
Seite 22: Kochfeld Verfugen
Bedienknebeln her. Stellen Sie die Verbindung zwischen dem Kochfeld und dem Kochfeldabzug her. Anschluss der Kochzonen INFO Werksseitig ist der linke Bedienknebel für die Bedienung der vorderen Kochzone und der rechte Bedienknebel für die Bedienung der hinteren Kochzone vorgesehen. www.bora.com... -
Seite 23: Anschluss Der Abzugsautomatik
Rückseite des Kochfeldes [1]. Stellen Sie im Konfigurationsmenü die Zuordnung der Kochzonen innerhalb der Bedienknebelanzeige richtig (s. Konfigurationsmenü, Einbau 0° oder 180°). Anschluss der Abzugsautomatik Verbinden Sie den Kochfeldabzug mit dem dafür vorgesehenen Anschluss für die Abzugsautomatik am Kochfeld. www.bora.com... -
Seite 24: Stromanschluss Herstellen
Abb. 5.24 Anschlussschema 2-phasig 220 - 240 V~ Abb. 5.25 Anschlussschema 1-phasig Überprüfen Sie die korrekte Montage. Schalten Sie den Hauptschalter/Sicherungsautomat ein. Nehmen Sie das Kochfeld in Betrieb (s. Kap. Bedie- nung). Prüfen Sie alle Funktionen auf korrekte Arbeitsweise. www.bora.com... -
Seite 25: Eingestellten Wert Ändern
Bedienungs- und Montageanleitung. Tab. 5.7 Einbaurichtung Übergeben Sie dem Nutzer das Zubehör und die Bedienungs- und Montageanleitung zur sicheren INFO Die Einstellung stellt bei einem um 180° Aufbewahrung. C 2 1 gedrehten Einbau die Kochzonenzuordnung innerhalb der Bedienknebelanzeige richtig. www.bora.com... -
Seite 26: Bedienung
Wird innerhalb 3 Sekunden keine Leistungsstufe eingestellt, dann werden die zugeschalteten Heizkreise wieder deaktiviert und die Anzeige wechselt in den ursprünglichen Zustand. INFO Der Bräter-Heizkörper wird als zweiter Heiz- kreis behandelt und läßt sich genauso wie oben beschrieben aktivieren. www.bora.com... -
Seite 27: Ankochautomatik
Es ertönt ein akustisches Signal und die Anzeige des Abb. 6.3 Knebelringstellung für die Warmhaltestufe Bedienknebels wechselt zu . Nach 10 Sekunden er- lischt die Anzeige und die Kindersicherung ist aktiviert. INFO Die Knebelringstellung für die Warmhaltestufe liegt zwischen der 12-Uhr-Position und der 1-Uhr-Position. www.bora.com... -
Seite 28: Kindersicherung Für Einen Kochvorgang Deaktivieren
Es ertönt ein akustisches Signal und in der Bedienkne- wird angezeigt. belanzeige beginnt der eingestellte Wert zu blinken. Der Kochvorgang ist unterbrochen. INFO Die Unterbrechung des Kochvorgangs kann max. 10 Minuten dauern. Wird die Pausenfunktion während dieser Zeit nicht aufgehoben, so wird die entsprechende Kochzone abgeschaltet. www.bora.com... -
Seite 29: Pausenfunktion Deaktivieren
Drehen Sie den Knebelring auf die 12-Uhr-Position Es ertönt ein Signalton und die Kochzone wird deakti- viert. Das Kochfeld ist ausgeschaltet, wenn keine Kochzone mehr aktiv ist. Achten Sie auf die Restwärmeanzeige (s. Kap. Gerätebeschreibung). Konfigurationsmenü s. Kap. Montage www.bora.com... -
Seite 30: Reinigung Und Pflege
Schieben oder ziehen Sie kein Kochgeschirr über das Kochfeld. Heben Sie Töpfe und Pfannen immer an. Halten Sie das Kochfeld sauber. Entfernen Sie jede Art von Verschmutzungen sofort. Verwenden Sie nur Kochgeschirr, das für Glaskeramik- Kochfelder geeignet ist (s. Kap. Gerätebeschreibung). www.bora.com... -
Seite 31: Bedienknebel Reinigen
Touch-Fläche und das Knebelgehäuse. Trocknen Sie die Touch-Fläche und das Knebelgehäuse sorgfältig ab. Stecken Sie den Knebelring auf das Knebelgehäuse. INFO Wurde der Knebelring nicht richtig aufgesteckt, wird in der mittleren Bedienknebelanzeige ein im Uhrzeigersinn umlaufendes Segment ange- zeigt ( ). www.bora.com... -
Seite 32: Störungsbehebung
Störungen beheben Drehen Sie nach der Störungsbehebung den Knebelring auf die 12-Uhr-Position (0-Stellung). Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile) und geben Sie die angezeigte Fehlernummer und den Gerätetyp an. -
Seite 33: Außerbetriebnahme, Demontage Und Entsorgung
Entnehmen Sie das Gerät nach oben aus der Arbeits- stelle zur Rückgabe und Verwertung elektrischer und platte. elektronischer Bauteile und anderer Materialien. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 34: Garantie, Technischer Service Und Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. -
Seite 36: Österreich
F +49 (0) 8035 / 907-249 F +61 2 8076 3514 info@bora.com info@boraapac.com.au www.bora.com www.bora-australia.com.au Österreich: BORA Vertriebs GmbH & Co KG Prof.-Dr.-Anton-Kathrein-Straße 3 6342 Niederndorf Österreich T +43 (0) 5373 / 62250-0 F +43 (0) 5373 / 62250-90 mail@bora.com www.bora.com...
