9.4 externe kontakte außenheit
9.4.1 eingänge
Die Ein-/Aus-Steuerung des „Geräuscharmen Modus"
sowie des „Lastabwurf" können über ein externes Signal
geregelt werden.
Einzelheiten zu den Einstellungen sind der Installationsan-
leitung der Außeneinheit zu entnehmen.
geräuscharmer Modus
steckplatz cn10
• Reduziert den Geräuschpegel der Außeneinheit.
• Verwendung eines handelsüblichen Timers möglich.
• Leistung kann eventuell abhängig von der Außentem-
peratur abfallen.

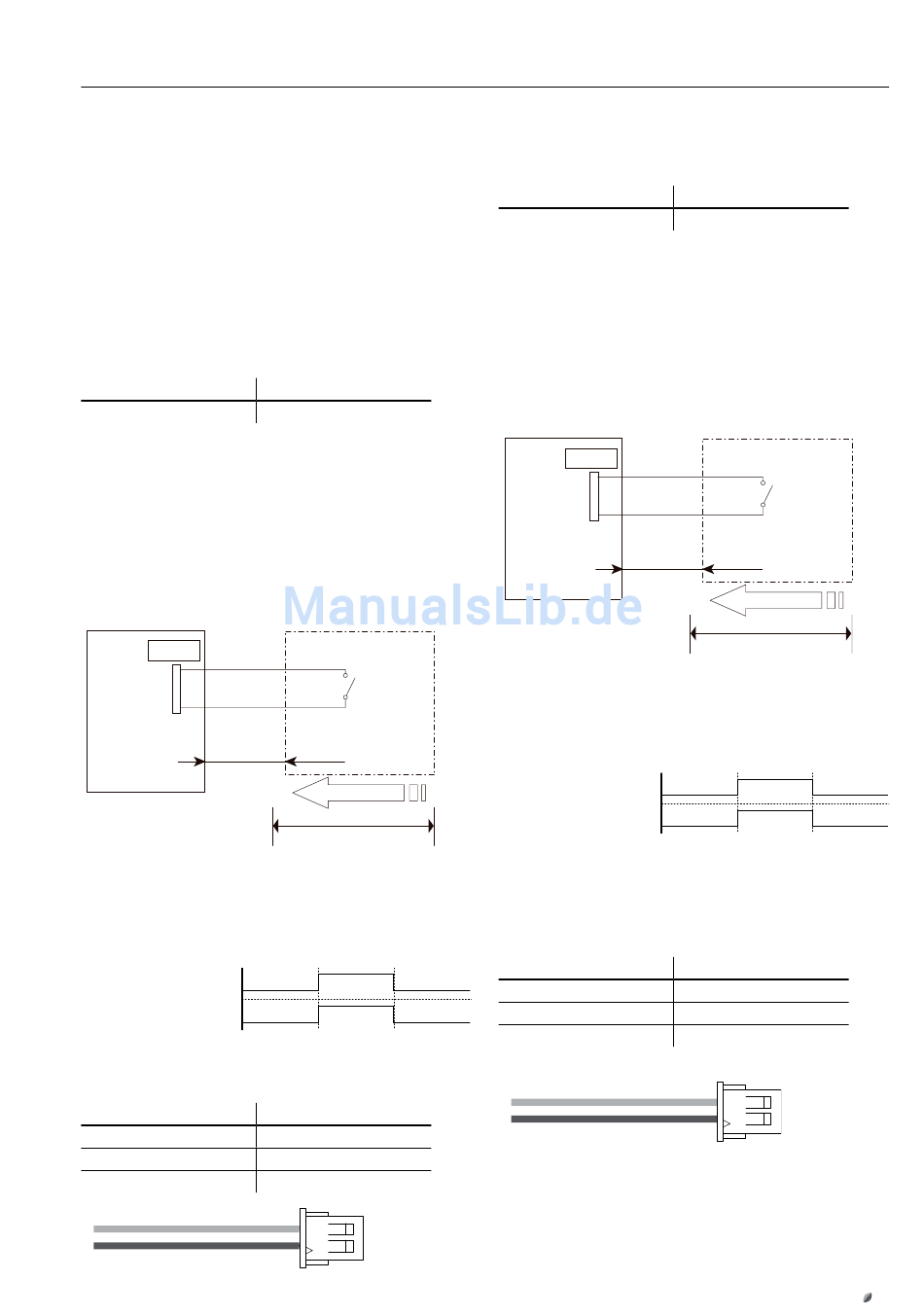

Beispiel schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht überschreiten.
• SW-Schalter: Ein (ON): „Geräuscharmen Modus",
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Geräuscharmer Modus
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
artikelnummer
außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
lastabwurf
steckplatz cn11
• Reduziert die maximale Stromaufnahme nach
DIP-Schaltereinstellungen.
• Leistung wird entsprechend den Einstellungen abfallen.
Beispiel schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
• SW-Schalter: Ein (ON): „Lastabwurf",
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Lastabwurf
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
artikelnummer
außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
