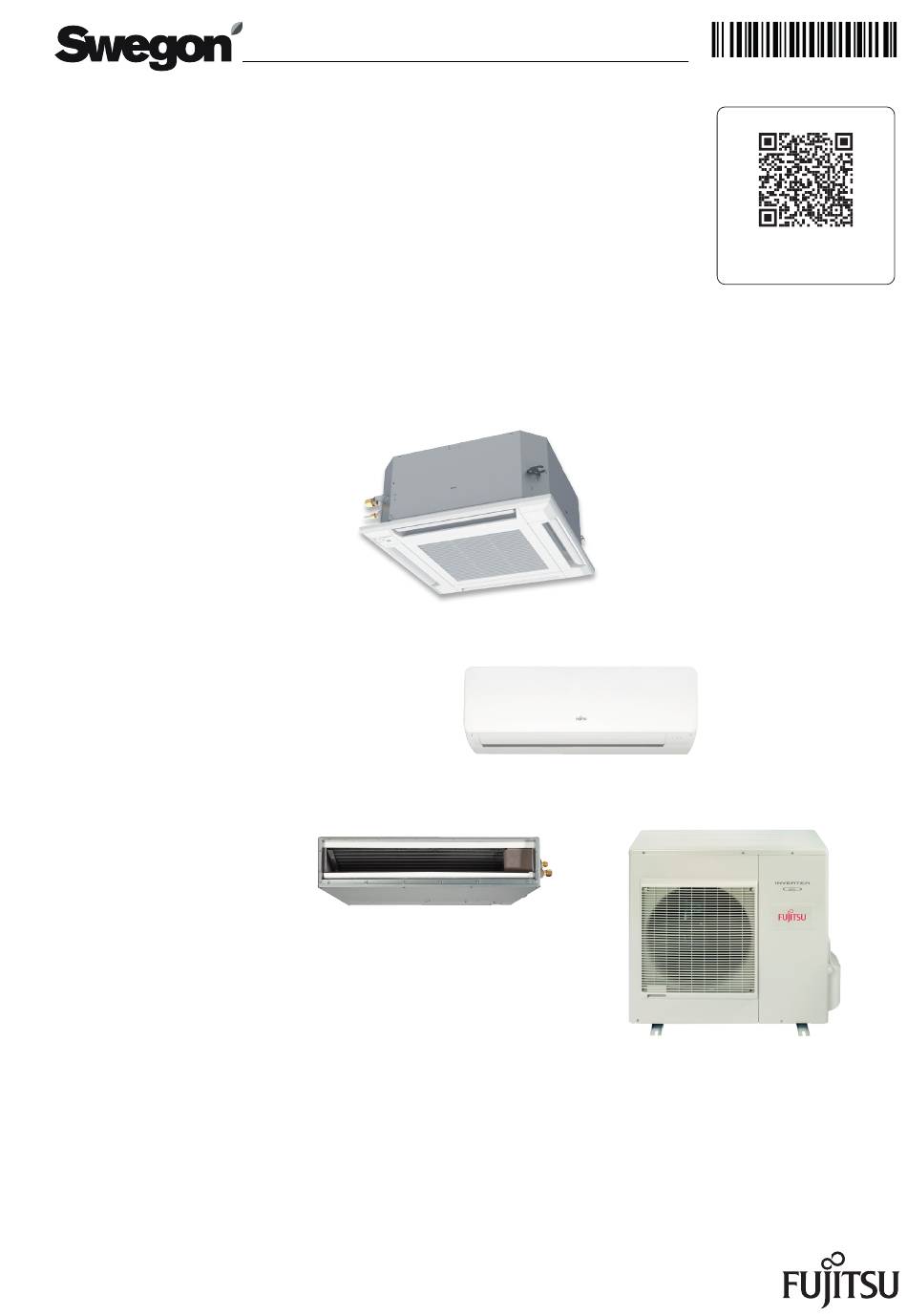

MONTAGE- UND BETRIEBSANLEITUNG
Ihr kurzer Weg zur
elektronischen Dokumentation.

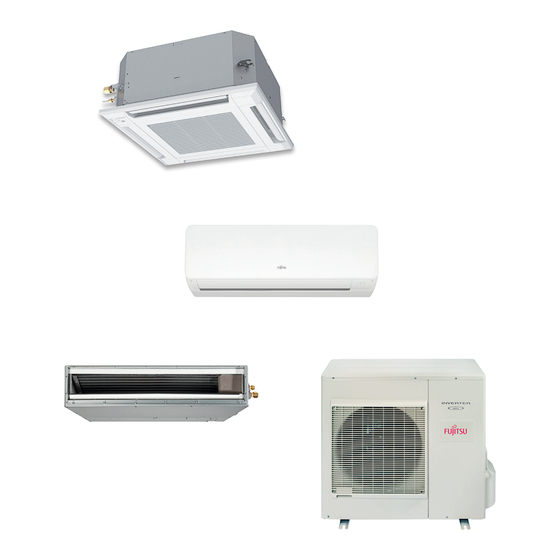

MULTI-SPLIT-INVERTER ECO
Außeneinheiten
AOYG 14KBTA2
AOYG 18KBTA2
Wandmodelle
ASYG 07KMTB
ASYG 09KMTB
ASYG 12KMTB
ASYG 14KMTB
ASYG 07KGTB
ASYG 09KGTB
ASYG 12KGTB
ASYG 14KGTB
Kassettenmodelle
AUYG 07KVLA
AUYG 09KVLA
AUYG 12KVLA
AUYG 14KVLA
Zwischendeckenmodelle
ARYG 07KLLAP
ARYG 09KLLAP
ARYG 12KLLAP
ARYG 14KLLAP
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon AOYG 14KBTA2
Inhaltszusammenfassung für Swegon AOYG 14KBTA2
- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Ihr kurzer Weg zur elektronischen Dokumentation. MULTI-SPLIT-INVERTER ECO Außeneinheiten AOYG 14KBTA2 AOYG 18KBTA2 Wandmodelle ASYG 07KMTB ASYG 09KMTB ASYG 12KMTB ASYG 14KMTB ASYG 07KGTB ASYG 09KGTB ASYG 12KGTB ASYG 14KGTB Kassettenmodelle AUYG 07KVLA AUYG 09KVLA AUYG 12KVLA...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheit Wartung Konformitätserklärungen Technische Daten AOYG 14-18KBTA2 ASYG 07-09-12-14KMTB ASYG 07-09-12-14KGTB AUYG 07-09-12-14KVLA ARYG 07-09-12-14KLLAP Abmessungen AOYG 14-18KBTA2 ASYG 07-09-12-14KMTB ASYG 07-09-12-14KGTB AUYG 07-09-12-14KVLA ARYG 07-09-12-14KLLAP Mindestabstände zu Hindernissen Kältekreislauf Schaltplan AOYG 14-18KBTA2 ASYG 07-09-12-14KMTB ASYG 07-09-12-14KGTB AUYG 07-09-12-14KVLA ARYG 07-09-12-14KLLAP... - Seite 3 10. Externe Kontakte 10.1 ASYG 07-09-12-14KMTB 10.2 ASYG 07-09-12-14KGTB 10.3 AUYG 07-09-12-14KVLA und ARYG 07-09-12-14KLLAP 11. Energieeffizienz Tabellen 12. Korrekturtabellen für Leitungslänge und Höhendifferenz 13. Funktionsparameter einstellen 13.1 Einstellungen mit der Infrarot-Fernbedienung 13.2 Einstellungen mit der Touch-Fernbedienung 13.3 Übersicht der Funktionsparameter 14.
-
Seite 4: Einleitung
AOYG 14KBTA2 Montage- und Betriebsanleitung sind weitere Unterlagen AOYG 18KBTA2 gültig. Für Schäden die durch Nichtbeachtung dieser Montage- und Betriebsanleitung entstehen, übernimmt Wandmodelle die Swegon Germany GmbH keine Haftung. ASYG 07KMTB ASYG 09KMTB 1.2 Mitgeltende Unterlagen ASYG 12KMTB ASYG 14KMTB... -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch 2.1 Sicherheits- und Warnhinweise Fujitsu Klimageräte sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder Beachten Sie bei der Montage und Bedienung die nicht bestimmungsgemäßer Verwendung Gefahr für allgemeinen Sicherheitshinweise und Warnhinweise, die Leib und Leben des Fachhandwerkers oder Dritter bzw. -
Seite 6: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Anschlüsse 2.3.5.1 Kältetechnische Anschlüsse 2.3.1 Persönliche Schutzausrüstung Die kältetechnischen Rohranschlüsse dürfen innerhalb eines Tragen Sie beim Umgang mit Kältemitteln geeignete Gebäudes nur mittels der mitgelieferten Bördelmuttern Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. genutzt werden. Die seitlichen Bohrungen in den Muttern Vermeiden Sie den Kontakt mit der Haut. - Seite 7 Kältesystem ist nicht erlaubt und gilt als unsachgemäßer eingesetzten Kältemittel und Öle entnehmen Sie Betrieb. bitte den entsprechenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen 2.3.11 Schäden durch austretendes Kondensat können. Platzieren Sie keine Elektrogeräte oder Haushaltsgegen- stände unter dem Produkt. Eventuell herunter tropfendes Kondenswasser könnte diese Gegenstände nass werden...
-
Seite 8: Erste Hilfe
2.5 Erste-Hilfe Einatmen Hohe Konzentrationen des Kältemittels können Erstickungen verursachen. Erste Symptome können ein Verlust der Bewegungsfähigkeit und des Bewusstseins sein. Betroffene unter Atemschutz an die Luft bringen, warm und ruhig halten und sofort einen Arzt konsultieren. Bei Atemstillstand künstliche Beatmung durchführen. Hautkontakt Bei Hautkontakt mit lauwarmen Wasser abwaschen. -
Seite 9: Konformitätserklärungen
4. Konformitätserklärungen EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner... - Seite 10 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner ASYG07KMTB...
- Seite 11 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner ASYG07KGTB...
- Seite 12 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner AUXG07KVLA AUXG09KVLA AUXG12KVLA AUXG14KVLA AUXG18KVLA ...
- Seite 13 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner ARXG07KLLAP ARXG09KLLAP ARXG12KLLAP ARXG14KLLAP ARXG18KLLAP...
-
Seite 14: Technische Daten
5. Technische Daten 5.1 AOYG 14-18KBTA2 Außeneinheit AOYG 14KBTA2 AOYG 18KBTA2 Nennkühlleistung Leistungsbereich Kühlen 1,4 - 4,6 1,7 - 5,8 Nennheizleistung Leistungsbereich Heizen 1,1 - 5,5 1,8 - 6,6 Spannung Frequenz Nennstromaufnahme - Kühlen - Heizen - Anlaufstrom Absicherung Nennleistungsaufnahme - Kühlen... -
Seite 15: Asyg 07-09-12-14Kmtb
5.2 ASYG 07-09-12-14KMTB Inneneinheit ASYG 07KMTB ASYG 09KMTB ASYG 12KMTB ASYG 14KMTB Nennkälteleistung Nennheizleistung Spannung Frequenz Absicherung über Außeneinheit Entfeuchtungsleistung Kondensatanschluss (Durchmesser) ID 13,8 AD 15,8 bis 16,7 mm Luftumwälzung m³/h 270/430/540/650 270/430/560/700 270/430/560/700 280/450/600/770 Schalldruckpegel dB(A) 20/29/33/38 20/29/34/40 20/30/35/40 20/30/36/43 Abmessungen HxBxT 270/834/222... -
Seite 16: Auyg 07-09-12-14Kvla
5.4 AUYG 07-09-12-14KVLA Inneneinheit AUYG 07KVLA AUYG 09KVLA AUYG 12KVLA AUYG 14KVLA Nennkälteleistung Nennheizleistung Spannung Frequenz Absicherung über Außeneinheit Entfeuchtungsleistung Förderhöhe Kondensatpumpe Kondensatanschluss (Durchmesser) ID/AD 25/32 25/32 25/32 25/32 Luftumwälzung m³/h 390/440/490/540 390/440/490/540 410/470/530/610 410/490/580/680 Schalldruckpegel dB(A) 27/29/31/33 27/29/31/33 28/30/34/37 29/32/35/38 Abmessungen H/B/T... -
Seite 17: Abmessungen
6. Abmessungen 6.1 AOYG 14-18KBTA2 4-M10 Löcher Befestigungslöcher Luftrichtung 19.7 150.1 Kondensatablauf Ø42 Einheit: mm... -
Seite 18: Asyg 07-09-12-14Kmtb
6.2 ASYG 07-09-12-14KMTB (834) Geräteaußenkante Ø 65 für Rohreinführung Ø 65 für Rohreinführung Einheit: mm... -
Seite 19: Asyg 07-09-12-14Kgtb
6.3 ASYG 07-09-12-14KGTB (834) Geräteaußenkante Ø 65 für Rohreinführung Ø 65 für Rohreinführung Einheit: mm... -
Seite 20: Auyg 07-09-12-14Kvla
6.4 AUYG 07-09-12-14KVLA Befestigung IR Empfänger Kondensatschlauch Decke Steuereinheit Einheit: mm... -
Seite 21: Aryg 07-09-12-14Kllap
6.5 ARYG 09-12-14KLLAP Ansaugseite (Kondensatanschluss) Kondensatablauf Luftrichtung 100 x 6 = 600 Ausblasseite Einheit: mm... -
Seite 22: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Außeneinheiten Zur Inneneinheit 10 cm oder mehr 60 cm oder mehr 10 cm oder mehr 30 cm oder mehr 30 cm oder mehr Nicht direkt auf den Boden stellen, da in diesem Fall die benötigte 5 cm oder mehr Luftzufuhr nicht gewährleitet ist. - Seite 23 Kassettenmodelle ausreichend belastbare Deckenkonstruktion 250 oder mehr 1000 oder mehr 1000 oder mehr Hindernis Zwischendeckenmodelle 300 oder mehr ausreichend belastbare Deckenkonstruktion 20 oder mehr 20 oder mehr Serviceöffnung Decke 100 oder mehr 300 oder mehr Boden...
-
Seite 24: Kältekreisläufe Der Außeneinheiten
8. Kältekreisläufe der Außeneinheiten AOYG 14-18KBTA2 Wärmetauscher Verdichter (Außeneinheit) Abscheider Nur bei 4-Wege-Ventil AOYG 18KBTA2 Filter Verteiler Muffler Expansionsventil Expansionsventil Filter Filter Serviceventil Serviceventil Wärmetauscher Wärmetauscher (Inneneinheit) (Inneneinheit) -
Seite 25: Schaltplan
9. Schaltplan 9.1 AOYG 14-18KBTA2 Ventiltemperaturfühler 3WV-A 3WV-B 2WV-A 2WV-B W200 W201 Drosselspule weiss (AOYG 14) V (S) schwarz 4-Wege-Ventil U (R) W (C) Terminal Terminal Verdichter Einheit A Einheit B Spannungsversorgung... -
Seite 26: Asyg 07-09-12-14Kmtb
9.2 ASYG 07-09-12-14KMTB Steuerplatine Terminal schwarz weiss Kommunikationsbox UTY-TWBXF2 (Option) grün Schutzleiter klemme Rohrtemperaturfühler weiss schwarz weiss schwarz weiss schwarz weiss schwarz weiss weiss Raumtemperaturfühler weiss blau gelb weiss weiss weiss WiFi-Adapter schwarz weiss (Option) weiss Lüftermotor orange gelb Test lila blau Schrittmotor... -
Seite 27: Asyg 07-09-12-14Kgtb
9.3 ASYG 07-09-12-14KGTB Steuerplatine Kommunikationsbox Terminal UTY-XCSXZ2 (Option) schwarz weiß Rohrtemperaturfühler schwarz schwarz grün Schutzleiter- schwarz klemme schwarz Raumtemperaturfühler weiß weiß weiß weiß weiß weiß Präsenzmelder weiß weiß weiß weiß weiß weiß weiß WiFi Adapter weiß (Option) weiß schwarz weiß gelb Lüftermotor blau... -
Seite 28: Auyg 07-09-12-14Kvla
9.4 AUYG 07-09-12-14KVLA... -
Seite 29: Aryg 07-09-12-14Kllap
9.5 ARYG 07-09-12-14KLLAP... -
Seite 30: Externe Kontakte
10. Externe Kontakte 10.1 ASYG 07-09-12-14KMTB • Wenn Betrieb/Stopp-Funktion konfiguriert wird nur in Verbindung mit Kommunikationsbox Kontakt UTY-TWBXF2 (Option Art.-Nr.: 2558798) Betrieb Inneneinheit Stopp 10.1.1 Eingänge Wandmodelle • Wenn Zwangsstopp-Funktion konfiguriert wird Steckplatz CNA01 1. Das Klimagerät kann aufgrund von Voreinstellungen Kontakt ferneingeschaltet werden. -
Seite 31: Störmeldung
10.1.2 Ausgänge Störmeldung Betriebsmeldung Wandmodelle Steckplatz CNB02 Wandmodelle Steckplatz CNB01 Hiermit kann eine Störmeldung der Inneneinheit generiert werden. Hiermit kann eine Betriebsmeldung der Inneneinheit generiert werden. Beispiel Schaltplan: Kommunikationsbox Feldgeräte Beispiel Schaltplan: Stecker Bsp.: Relais Bsp.: ext. Lüfter 12 V DC Relais Kommunikationsbox Feldgeräte... -
Seite 32: Asyg 07-09-12-14Kgtb
10.2 ASYG 07-09-12-14KGTB nur in Verbindung mit Kommunikationsbox UTY-XCSXZ2 (Option Art.-Nr.: 2607022) • Start / Stopp oder Zwangs-Stopp; pot. frei oder spannungsbehaftet mit Flanke oder Puls • Betriebs-, Fehler- und Lüftermeldung Einbau erfolgt unterhalb der Steuerplatine in der Inneneinheit Platine der Inneneinheit Kommunikationsbox SW301 SW302... -
Seite 33: Eingangswahl
Externer Eingang Externer Ausgang Für den externen Eingang muss ein verdrilltes Kabel Nutzen sie der Anwendung entsprechend ein angemessenes verwendet werden, die maximale Leitungslänge beträgt Kabel mit der entsprechenden Aderzahl und Stärke. 150 m. Bei der Verlegung ist darauf zu achten, dass keine Kommunikationsbox spannungsführenden Leitungen in unmittelbarer Nähe verlegt sind. -
Seite 34: Kombinationsmöglichkeiten Der Externen Ein- Und Ausgänge
Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Kommunikationsbox CN 313 CN 314 Eingangssignalart... -
Seite 35: Betrieb/Stopp Modus
10.2.1 Eingänge Eingangssignal Inneneinheit Eingangssignal muss als Flanke gesetzt werden. Kommunikationsbox Eingangssignal muss als Flanke gesetzt werden (Werksseitig). Eingangssignal kann wahlweise mit DIP-Schalter SW 302 auf Pulssignal geändert werden. Pulsbreite mindestens 200 mSek Puls Betrieb/Stopp Modus 1 Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl... -
Seite 36: Freie Kühlung
Zwangs-Stopp Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox Aus Ein Zwangs-Stopp Kommunikations- 46-02 60-00 CN 313 Ein Aus Normal Signal Zwangs-Stopp Normal Betrieb Inneneinheit Stopp Fernbedienung Anmerkungen: Wenn Zwangs-Stopp gesetzt wird, stoppt die Inneneinheit ihren Betrieb und ein Wiedereinschalten über die Fernbedienung ist nicht möglich. -
Seite 37: Lüfterbetriebsmeldung
10.2.2. Ausgänge Betriebsmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox Aus Ein Betrieb Kommunikations- 60-00 CN 310 Ein Aus Der Ausgang ist Low, wenn die Einheit ausgeschalten ist. Betrieb Inneneinheit Stopp High CN310 Störmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung... -
Seite 38: Auyg 07-09-12-14Kvla Und Aryg 07-09-12-14Kllap
10.3 AUYG 07-09-12-14KVLA und ARYG • Wenn Betrieb/Stopp-Funktion konfiguriert wird 07-09-12-14KLLAP Funktionsnummer 46, 00 (Werkseinstellung) 10.3.1 Eingänge Kontakt Euro-Kassettenmodelle Steckplatz CN46 / X1, X2 Betrieb Inneneinheit Stopp 1. Das Klimagerät kann aufgrund von Voreinstellungen ferneingeschaltet werden. 2. Betrieb/Stopp oder Zwangsstopp können über Funkti- •... -
Seite 39: Bei Direktem Anschluss Einer Meldung
10.3.2 Ausgänge Es können wahlweise Betriebs-, Stör-, Lüfter oder Heiz- meldungen abgegriffen werden. Auswahl über Funktionsnummer 60 Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m mit der entsprechenden Aderzahl. Die Kabel müssen separat von der Einspeisung verlegt werden. -
Seite 40: Ansteuerung Externes Heizelement
Betriebsmeldung Funktionseinstellungen Externer Ausgang Ausgangssignal Befehl Niedrig Hoch Betrieb 60-00 CN47 Hoch Niedrig Stopp Der Ausgang ist Niedrig/Low, wenn die Einheit ausgeschaltet ist. Störmeldung Funktionseinstellungen Externer Ausgang Ausgangssignal Befehl Niedrig Hoch Störung 60-09 CN47 Hoch Niedrig Normal Der Ausgang ist Ein/On, wenn die Einheit gestört ist. -
Seite 41: Zubehör Meldungsausgang
Tr-Ts Tr-Ts=-1°C Tr-Ts=-3°C Tr-Ts=-10°C Tr-Ts=-12°C Bsp: Sollwert Heizen 22 °C • und Raumtemperaturanstieg auf 12°C (-10K) => Ansteuerung des Heizelements • und Raumtemperaturanstieg auf 21°C (-1K) => Abschaltung des Heizelements • und Raumtemperaturabfall auf unter 19°C (-3K) => Ansteuerung des Heizelements •... -
Seite 42: Energieeffizienz Tabellen
11. Energieeffizienz Tabellen • Kühlen AOYG 14KBTA2 Kühlbetrieb Kühlleistung Saisonale Daten Kombination AOYG Leistungsaufnahme 14KBTA2 Gesamtleistung (min-max) Inneneinheiten Raum 1 Raum 2 Pdesign Energieeffizienz- (min-max) SEER klasse 2,00 2,00 4,0 (1,4 - 4,6) 0,97 (0,25 - 1,20) 4,12 A+++ 1,75... - Seite 43 • Kühlen AOYG 18KBTA2 Kühlbetrieb Kombination Kühlleistung Saisonale Daten AOYG Leistungsaufnahme Gesamtleistung 18KBTA2 (min-max) Inneneinheiten Raum 1 Raum 2 Pdesign Energieeffizienz- (min-max) SEER klasse 4,0 (1,7 - 5,0) 0,92 (0,25 - 1,23) 4,35 A+++ 4,5 (1,7 - 5,7) 1,07 (0,25 - 1,45) 4,22 A+++ 1,84...
-
Seite 44: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit AOYG 14KBTA2 • Inneneinheit: 2,5 kW Leitungslänge (m) Kühlen 0,936 0,908 0,969 0,943 0,915 0,991 0,976... - Seite 45 Inneneinheit: 3,2 kW Leitungslänge (m) Kühlen 0,924 0,891 0,962 0,931 0,899 0,991 0,968 0,938 0,905 0,993 0,993 0,970 0,940 0,907 1,000 1,000 0,977 0,946 0,913 1,000 1,000 0,977 0,946 0,913 -7,5 1,000 0,977 0,946 0,913 0,977 0,946 0,913 0,946 0,913 Leitungslänge (m) Heizen 0,937...
- Seite 46 Inneneinheit: 3,6 kW Leitungslänge (m) Kühlen 0,914 0,877 0,959 0,921 0,884 0,991 0,965 0,928 0,890 0,993 0,993 0,967 0,930 0,893 1,000 1,000 0,974 0,936 0,899 1,000 1,000 0,974 0,936 0,899 -7,5 1,000 0,974 0,936 0,899 0,974 0,936 0,899 0,936 0,899 Leitungslänge (m) Heizen 0,936...
- Seite 47 AOYG 18KBTA2 Inneneinheit: 2,5 kW Leitungslänge (m) Kühlen 0,940 0,914 0,973 0,948 0,921 0,991 0,980 0,955 0,928 0,993 0,993 0,982 0,957 0,930 1,000 1,000 0,989 0,963 0,936 1,000 1,000 0,989 0,963 0,936 -7,5 1,000 0,989 0,963 0,936 0,989 0,963 0,936 0,963 0,936 Leitungslänge (m)
- Seite 48 Inneneinheit: 3,2 kW Leitungslänge (m) Kühlen 0,928 0,898 0,966 0,936 0,905 0,991 0,972 0,942 0,911 0,993 0,993 0,974 0,944 0,913 1,000 1,000 0,981 0,951 0,920 1,000 1,000 0,981 0,951 0,920 -7,5 1,000 0,981 0,951 0,920 0,981 0,951 0,920 0,951 0,920 Leitungslänge (m) Heizen 0,942...
- Seite 49 Inneneinheit: 3,6 kW Leitungslänge (m) Kühlen 0,919 0,883 0,962 0,926 0,891 0,991 0,969 0,933 0,897 0,993 0,993 0,971 0,935 0,899 1,000 1,000 0,978 0,941 0,905 1,000 1,000 0,978 0,941 0,905 -7,5 1,000 0,978 0,941 0,905 0,978 0,941 0,905 0,941 0,905 Leitungslänge (m) Heizen 0,941...
- Seite 50 Inneneinheit: 3,9 kW Leitungslänge (m) Kühlen 0,913 0,873 0,959 0,919 0,882 0,991 0,967 0,927 0,888 0,993 0,993 0,969 0,929 0,890 1,000 1,000 0,976 0,934 0,895 1,000 1,000 0,976 0,934 0,895 -7,5 1,000 0,976 0,934 0,895 0,976 0,934 0,895 0,934 0,895 Leitungslänge (m) Heizen 0,940...
-
Seite 51: Funktionsparameter Einstellen
13. Funktionsparameter einstellen Wenn Sie die Funktionsnummer korrigieren wollen: Die „POWERFUL“- Taste erneut drücken, um zur Auswahl 13.1 Einstellungen mit der Infrarot- der Funktionsnummer zurückzukehren. Fernbedienung 5. Die „TEMP.“-Tasten drücken, um den Einstell wert Dieser Vorgang ändert die Funktionseinstellungen zur zu bestimmen. -
Seite 52: Einstellungen Mit Der Touch-Fernbedienung
13.2 Einstellungen mit der Touch- Fernbedienung 1. Drücken Sie auf [Funktionseinstellung] im „Wartung“- Bildschirm. Es wird der „Funktionseinstellung“ Bildschirm angezeigt. Drücken Sie auf [Adresse] auf dem Bildschirm „Funktionseinstellung“. Es wird der Bildschirm „Adresse“ angezeigt. 2. Drücken Sie auf [] oder [] um die Adressen der Innengeräte auszuwählen, die konfiguriert werden sollen. -
Seite 53: Übersicht Der Funktionsparameter
13.3 Übersicht der Funktionsparameter Filteralarm Auswahl der Filterwartungsintervall-Anzeige in Abhängigkeit der erwarteten Verschmutzung. Sollte keine Anzeige Je nach Installationsort ist eine oder mehrere Funktions- gefordert sein, Einstellung auf „keine Anzeige“ (03). nummer anzupassen. (Werkseinstellung 03) Anmerkung: Bei falscher Funktionsnummer oder falschem Einstellwert wird keine Änderung gespeichert. -
Seite 54: Statische Pressung
Statische Pressung Korrektur des Fernbedienungstemperaturfühlers Einstellung der bevorzugten Pressung in Abhängigkeit der In Abhängigkeit des Montageortes der Kabel-Fernbedienung Installationsumgebung. kann eine Korrektur des eingebauten Messfühlers notwendig (Werkseinstellung: 31) sein. Zur Änderung dieser Werte muss die Funktionsnummer 42 auf 02 gesetzt sein (beide Fühler). Beschreibung Funktionsnummer Einstellwert... -
Seite 55: Empfängerfrequenz Für Infrarot-Fernbedienung
Aufschaltung des Messfühlers der Fernbedienung Energiesparfunktion (nur Kabel-Fernbedienung) Schaltet den Lüfter beim erreichten Sollwert bzw. Wenn der Temperaturfühler in der Kabel-Fernbedienung stoppender Außeneinheit zur Energieeinsparung ein oder genutzt werden soll, muss die Einstellung auf „beide“ aus (Überwachungsfunktion). (Werkseinstellung 00, 02) (01) gesetzt werden. -
Seite 56: Einstellungs-Protokoll
Einstellungs-Protokoll Protokollieren Sie alle vorgenommene Änderungen in der untenstehenden Tabelle. Funktionsparameter Einstellwert Adresse an der Fernbedienung Filteralarm Montagehöhe Anzahl Ausblasöffnungen Statische Pressung Korrektur des Raumtemperaturfühlers Korrektur des Fernbedienungstemperaturfühlers Autom. Wiederalauf nach Spannungsausfall Aufschaltung des Messfühlers der Fernbedienung Empfängerfrequenz für Infrarot-Fernbedienung Externes Eingangssignal Umschaltung des Messfühlers nur auf Fernbedienung Energiesparfunktion... -
Seite 57: Auswahl Signalcode Der Infrarot-Fernbedienung
14. Auswahl Signalcode der Infrarot- Fernbedienung Wenn zwei oder mehr Klimaanlagen in einem Raum installiert sind und die Fernbedienung eine andere als diejenige bedient, die Sie einstellen möchten, ändern Sie den Signal- Code der Fernbedienung so, dass nur die gewünschte Klimaanlage bedient wird (4 Wahlmöglichkeiten). -
Seite 58: Kombinationsmöglichkeiten
Typenbezeichnung z.B. ASY 12. Die Summe soll zwischen 14 und 24 liegen. Beispiel: ASYG 07 + ASYG 07= 14 15.1 Tabelle der Kombinationsmöglichkeiten Anhand der nachfolgenden Tabelle können Sie Ihre ge- wünschte Inneneinheiten-Kombination wählen. AOYG 14KBTA2 AOYG 18KBTA2 Inneneinheit Einheit A Einheit B Einheit A Einheit B... -
Seite 59: Schutzfunktionen
16. Schutzfunktionen Außeneinheiten Baugröße Bauteil Schutzform AOYG 14KBTA2 AOYG 18KBTA2 250 V, 5 A 250 V, 5 A Schaltkreis Schmelzsicherung auf Platine 250 V, 20 A 250 V, 25 A 250V, 3,15 A 250V, 3,15 A 127 +/-5 °C 125 +/-10 °C Aktiv Lüfter Stopp... - Seite 60 Wandmodelle Modell Bauteil Schutzform ASYG 07-09-12KMTB ASYG 14KMTB Schaltkreis Inneneinheit Sicherung (Steuerplatine) 250 V; 3,15 A 85 - 122 °C 125 ± 25 °C Aktiv Ventilatormotor Ventilatormotor-Stopp Drehzahlreduzierung Ventilatormotor Temperatursicherung 77 - 114 °C Ventilatormotor 110 ± 20 °C Reset Drehzahlreduzierung Ventilatormotor Neustart Aufhebung...
-
Seite 61: Fehlerdiagnose
17. Fehlerdiagnose Blinkanzeige Beispiel Inneneinheit Störung Steuerplatine (Operation LED: 3 x, Timer LED: 2 x) 1 Abfolge Operation LED (grün) 1.0s 0.5s 0.5s 0.5s 0.5s 0.5s 0.5s 3.0s 1.0s Timer LED 4.0s 1.0s 0.5s 0.5s 0.5s 0.5s 4.0s (orange) 0.1s / 0.1s Economy LED (grün) Störmeldungen Inneneinheiten... - Seite 62 Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy 7 x 1 x Störung Heißgastemperaturfühler, z.B. Kurzschluss ◊ 7 x 2 x Störung Verdichtertemperaturfühler, z.B. Kurzschluss ◊ 7 x 3 x Störung Verflüssigeraustrittstemperaturfühler ◊ 7 x ...
- Seite 63 Notizen...
- Seite 64 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 10.2019 Swegon Germany GmbH...
