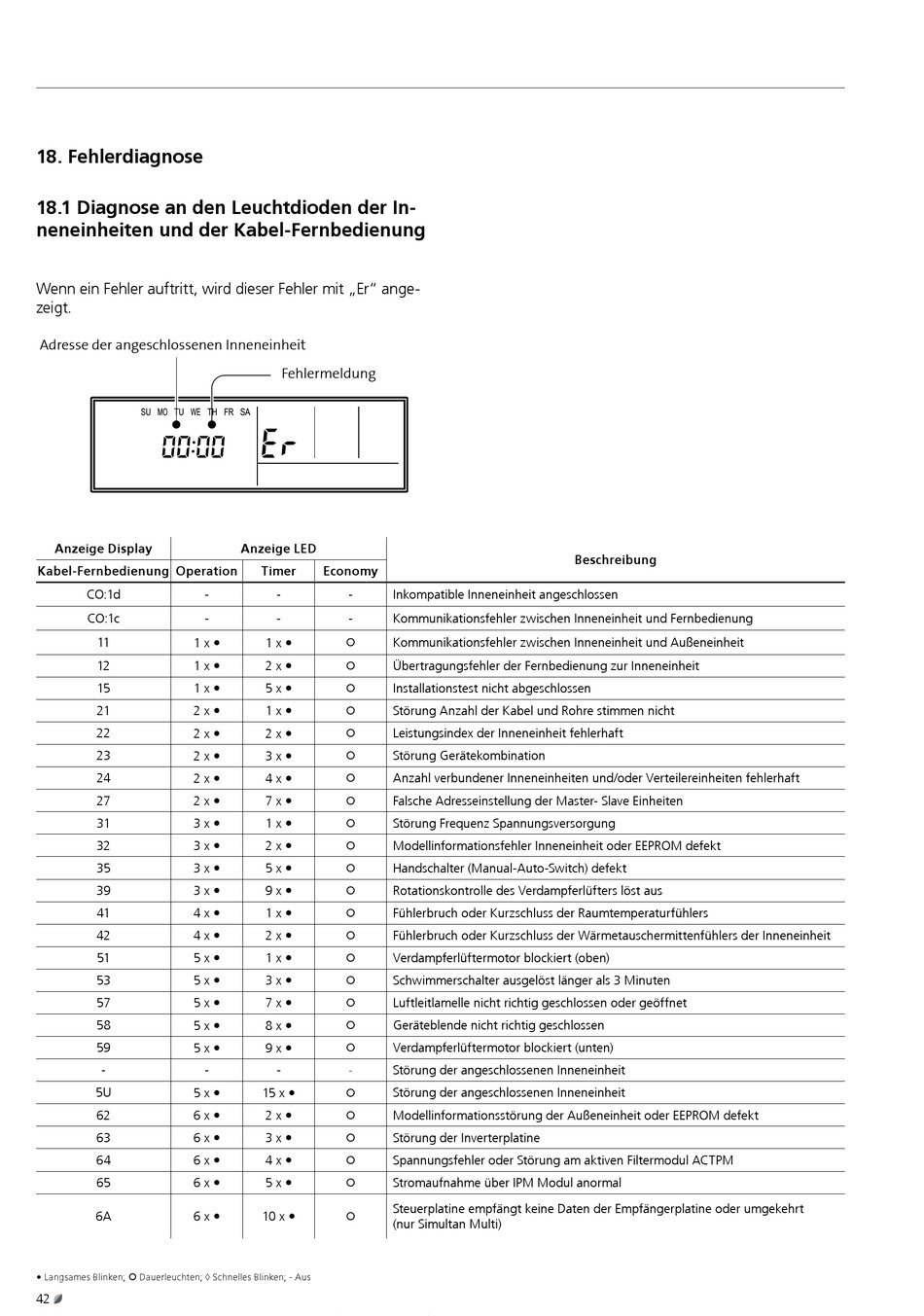

18. Fehlerdiagnose

18.1 diagnose an den leuchtdioden der in-
neneinheiten und der kabel-Fernbedienung
Wenn ein Fehler auftritt, wird dieser Fehler mit „Er" ange-
zeigt.
Adresse der angeschlossenen Inneneinheit
SU MO TU WE TH FR SA
anzeige display
kabel-Fernbedienung operation
CO:1d -
CO:1c -
11 1 x 
12 1 x 
15 1 x 
21 2 x 
22 2 x 
23
2 x 
24
2 x 
27 2 x 
31 3 x 
32 3 x 
35 3 x 
39 3 x 
41 4 x 
42 4 x 
51 5 x 
53 5 x 
57 5 x 
58 5 x 
59
5 x 
- -
5U 5 x 
62 6 x 
63 6 x 
64 6 x 
65 6 x 
6A 6 x 
 Langsames Blinken;  Dauerleuchten; ◊ Schnelles Blinken; - Aus
42
Fehlermeldung
anzeige led
timer economy
- - Inkompatible Inneneinheit angeschlossen
- - Kommunikationsfehler zwischen Inneneinheit und Fernbedienung
1 x  Kommunikationsfehler zwischen Inneneinheit und Außeneinheit

2 x  Übertragungsfehler der Fernbedienung zur Inneneinheit

5 x  Installationstest nicht abgeschlossen

1 x  Störung Anzahl der Kabel und Rohre stimmen nicht

2 x  Leistungsindex der Inneneinheit fehlerhaft

Störung Gerätekombination
3 x 

Anzahl verbundener Inneneinheiten und/oder Verteilereinheiten fehlerhaft
4 x 

7 x  Falsche Adresseinstellung der Master- Slave Einheiten

1 x  Störung Frequenz Spannungsversorgung

2 x  Modellinformationsfehler Inneneinheit oder EEPROM defekt

5 x  Handschalter (Manual-Auto-Switch) defekt

9 x  Rotationskontrolle des Verdampferlüfters löst aus

1 x  Fühlerbruch oder Kurzschluss der Raumtemperaturfühlers

2 x  Fühlerbruch oder Kurzschluss der Wärmetauschermittenfühlers der Inneneinheit

1 x  Verdampferlüftermotor blockiert (oben)

3 x  Schwimmerschalter ausgelöst länger als 3 Minuten

7 x  Luftleitlamelle nicht richtig geschlossen oder geöffnet

8 x  Geräteblende nicht richtig geschlossen

Verdampferlüftermotor blockiert (unten)
9 x 

- - Störung der angeschlossenen Inneneinheit
15 x  Störung der angeschlossenen Inneneinheit

2 x  Modellinformationsstörung der Außeneinheit oder EEPROM defekt

3 x  Störung der Inverterplatine

4 x  Spannungsfehler oder Störung am aktiven Filtermodul ACTPM

5 x  Stromaufnahme über IPM Modul anormal

Steuerplatine empfängt keine Daten der Empfängerplatine oder umgekehrt
10 x 

(nur Simultan Multi)
Beschreibung
