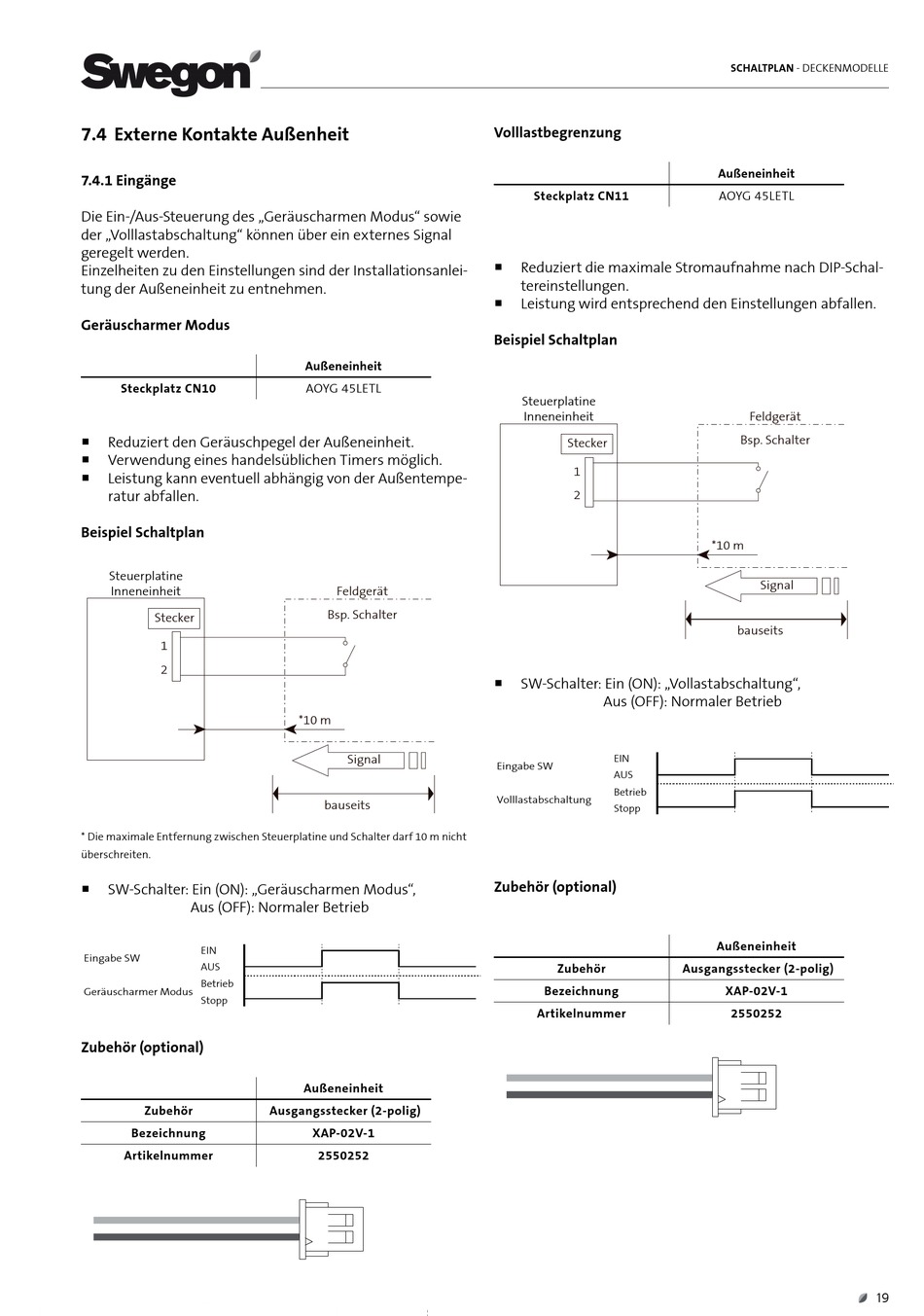

7.4 externe kontakte außenheit
7.4.1 eingänge
Die Ein-/Aus-Steuerung des „Geräuscharmen Modus" sowie
der „Volllastabschaltung" können über ein externes Signal
geregelt werden.
Einzelheiten zu den Einstellungen sind der Installationsanlei-
tung der Außeneinheit zu entnehmen.
geräuscharmer modus
steckplatz cn10
 Reduziert den Geräuschpegel der Außeneinheit.
 Verwendung eines handelsüblichen Timers möglich.
 Leistung kann eventuell abhängig von der Außentempe-
ratur abfallen.
Beispiel schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht
überschreiten.
 SW-Schalter: Ein (ON): „Geräuscharmen Modus",
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Geräuscharmer Modus
Stopp
zubehör (optional)
zubehör
Bezeichnung
artikelnummer
außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
außeneinheit
ausgangsstecker (2-polig)
Xap-02v-1
2550252
volllastbegrenzung
steckplatz cn11
Reduziert die maximale Stromaufnahme nach DIP-Schal-

tereinstellungen.
 Leistung wird entsprechend den Einstellungen abfallen.
Beispiel schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
 SW-Schalter: Ein (ON): „Vollastabschaltung",
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Volllastabschaltung
Stopp
zubehör (optional)
zubehör
Bezeichnung
artikelnummer
schaltplan - DECKENMODELLE
außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
außeneinheit
ausgangsstecker (2-polig)
Xap-02v-1
2550252
