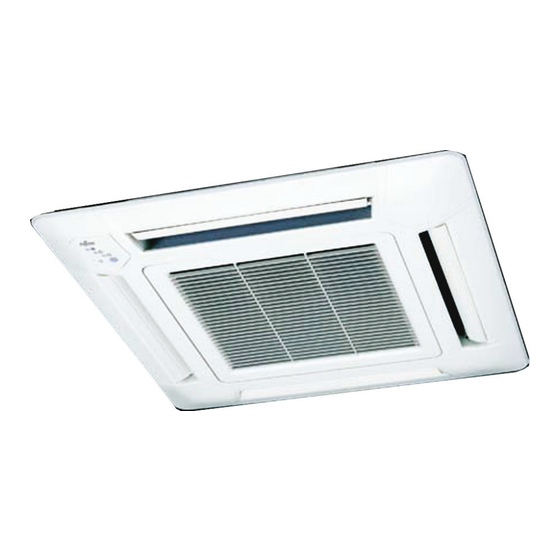

Technik EINLEITUNG UND SICHERHEITSHINWEISE Einleitung und Sicherheitshinweise Hinweise zu dieser Anleitung Diese Anleitung enthält wichtige Informationen zur Montage, Inbe- Verletzungsgefahr triebnahme und Wartung. Sie muss vor der Montage, Inbetriebnahme und Wartung sorgfältig Warnhinweis – weist Sie auf gefährliche Situationen hin. durchgelesen und verstanden werden.
Technik SCHALTPLAN Schaltplan GRAY PIPE TEMPERATURE GRAY THERMISTOR BLACK FLOAT SWITCH ROOM TEMPERATURE BLACK THERMISTOR BLACK BROWN BLACK ORANGE YELLOW CN13 WHITE ORANGE BLUE YELLOW CN12 STEP MOTOR PURPLE PINK BLUE CONTROLLER PCB ASSY ( MAIN PCB ) ORANGE YELLOW WHITE CN11 CN14...
Installation GRUPPEN-STEUERUNG ADRESSIEREN Gruppen-Steuerung adressieren Lassen Sie Installations-, Wartungs- oder Reparaturarbeiten nur von DIP-Schalter qualifiziertem Fachpersonal durchführen. Adressieren Sie jede Inneneinheit über die DIP-Schalter der Innen- einheit entsprechend der folgenden Tabelle. Die Werkseinstellung entspricht der Inneneinheit Nr. 0. Verletzungsgefahr Gerät ausschalten und die Stromzufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch elektrischen Schlag.
Installation SENDEFREQUENZ EINSTELLEN Sendefrequenz einstellen Verletzungsgefahr Gerät ausschalten und die Stromzufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch elektrischen Schlag. Drahtbrücke Signalumschalter der Fernbedienung JM 1 JM 2 Elektronik der Inneneinheit verbunden verbunden A (Standard) unterbrochen verbunden verbunden unterbrochen unterbrochen unterbrochen Einstellung der Fernbedienungen auf die Sendefrequenz 1.
Installation FUNKTIONSPARAMETER EINSTELLEN Funktionsparameter einstellen Durch folgendes Verfahren werden die Funktionsparameter der Inneneinheit entsprechend der Installationsumgebung geändert. Hinweis Falsche Einstellungen können zu Fehlfunktionen der Inneneinheit führen. Einstellungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie die Funktionsparameter entsprechend der Installations- umgebung und der Betriebsbedingungen ein.
Installation FUNKTIONSPARAMETER EINSTELLEN Übersicht der Funktionsparameter Sie können Funktionsnummer und Einstellwert entsprechend der folgenden Tabellen bestimmen/ändern. Die Einstellung wird vom Gerät nicht akzeptiert, falls ungültige Funktionsnummern und/oder Einstellwerte vergeben werden. Funktionsparameter-Modus auswählen, siehe Seite 10. Einstellung Montagehöhe Einstellung anderer Funktionen (Werkseinstellung: 00) Die folgenden Einstellungen können entsprechend der Betriebsbe- dingungen eingestellt werden.
Installation FUNKTIONSPARAMETER EINSTELLEN Funktionswechsel über Raumtemperatursensor einstellen Um diese Einstellung vornehmen zu können, muss erst der 2. Drücken Sie anschließend nochmals kurz die „Thermo-Sensor“- Funktionsparameter 42 „Funktionswechsel über Raumtemperatur- Taste. sensor“ auf Seite 11 geändert werden. Der Fühler der Fernbedienung ist nun aktiv, ein Symbol erscheint.
Installation TESTBETRIEB Testbetrieb Prüfpunkte Funktioniert die Fernbedienung? Leuchten die LEDs normal? Arbeiten die Luftleitlamellen? Ist der Kondensat-Ablauf frei? Arbeitet das Gerät vibrationsfrei und ohne extreme Geräusch- bildung? Kondensat-Ablauf prüfen Kondensatablauf Kabelabdeckung Schraube 1. Abdeckung an der Inneneinheit öffnen. 2. Langsam 1 Liter Wasser wie gezeigt in die Wanne einfüllen. Die Pumpe arbeitet nur im Kühl- oder Entfeuchtungsmodus.
Installation FEHLERDIAGNOSE 10.2 Diagnose an der Kabelfernbedienung 1. Beenden Sie den Kühl-/Heizbetrieb. Fehlerdiagnose beenden 1. Halten Sie die „SET TEMP.“-Tasten gleichzeitig für mindestens 2. Halten Sie die „SET TEMP.“-Tasten gleichzeitig für 3 Sekunden gedrückt, um die Selbstdiagnose zu starten. mindestens 3 Sekunden gedrückt, um die Selbstdiagnose zu starten.
Wartung PUMP DOWN BETRIEB 11. Pump Down Betrieb Verletzungsgefahr Bauteil 1 (Spule) nicht berühren – hohe Spannung! Sonst besteht Verletzungsgefahr durch elektrischen Schlag. PUMP DOWN SW (SW2) Um das Kältemittel aus dem System abzusaugen, gehen Sie wie folgt vor: Anlage ist ohne Kühl-/Heizanforderung Anlage ist in Betrieb 1.
