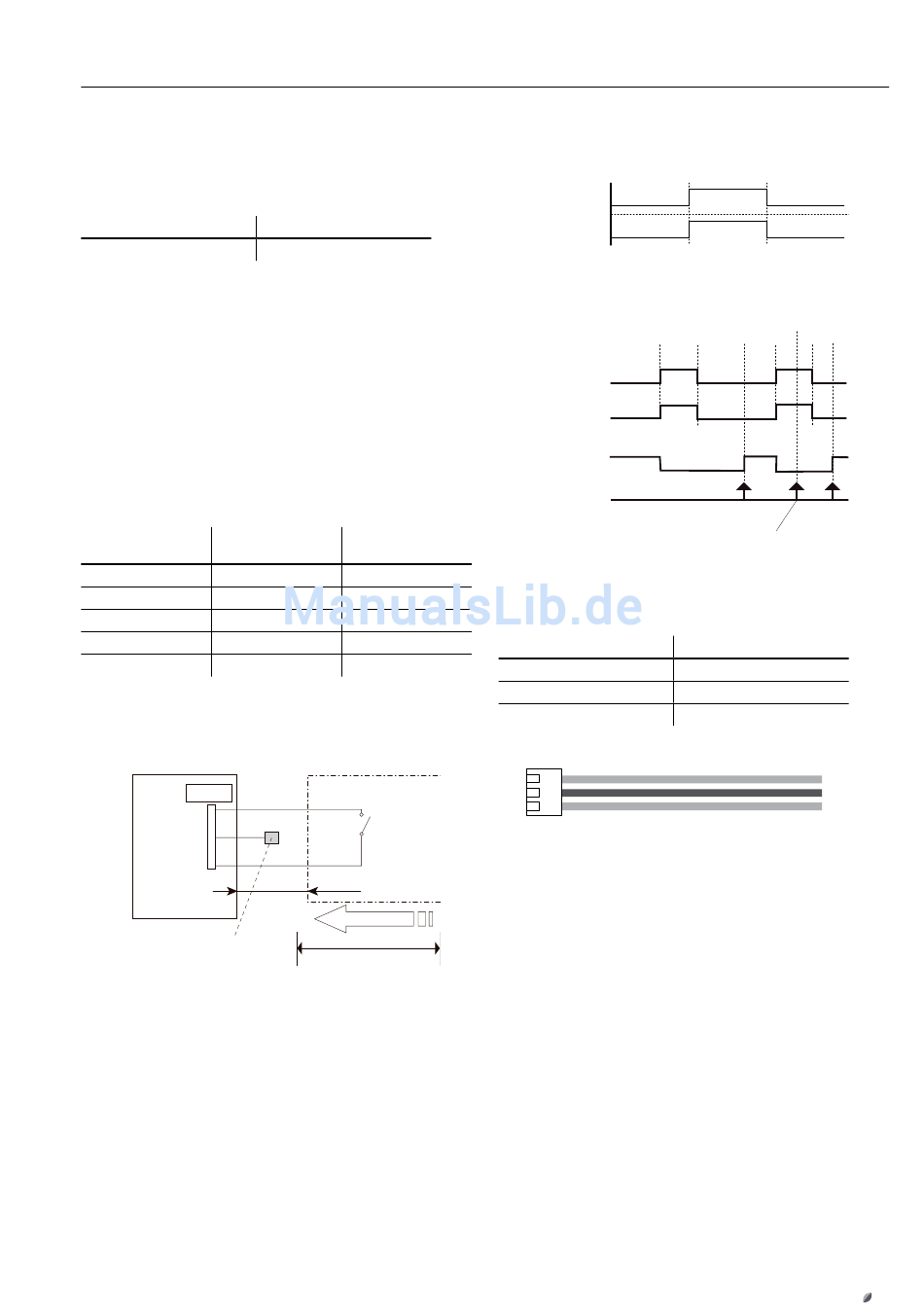

9.3 externe kontakte inneneinheit

9.3.1 eingänge
steckplatz cn102
1. Das Klimagerät kann aufgrund von Voreinstellungen
ferneingeschaltet werden.
2. Betrieb/Stopp oder Zwangsstopp können über
Funktionseinstellungen der Inneneinheit konfiguriert
werden.
3. Der Betrieb wird aktiviert in Abhängigkeit folgender
Kontakte wenn der Ein/Aus-Kontakt auf der externen
Steuerplatine geschaltet wird.
initial-start nach
einschalten
Betriebsart Auto Changeover
sollwert 24 °C
lüfterstufe AUTO
swing auf-ab Standard (kein Swing) wie vor Abschaltung
swing links-rechts Standard (Swing)

Beispiel schaltplan

Steuerplatine
Inneneinheit
Stecker
rot
1
weiß
2
schwarz
3
Der Draht muss mit Isolierband isoliert werden,
da nicht verwendet.
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht überschreiten.
deckenmodelle
ABYG 30-36-45
start wenn nicht
wie links
wie vor Abschaltung
wie vor Abschaltung
wie vor Abschaltung
wie vor Abschaltung
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
• Wenn Betrieb/Stopp-Funktion konfiguriert wird
EIN
Kontakt
AUS
Betrieb
Inneneinheit
Stopp
• Wenn Zwangsstopp-Funktion konfiguriert wird
Kontakt EIN
AUS
Zwangsstopp
Signal
Normal
Betrieb
Inneneinheit
Stopp
Fernbedienungs-
signal
Zubehör extern Betrieb/stopp
Zubehör
Bezeichnung
artikelnummer
Ein Ein Ein
Steuerung über Fernbedienung
nicht möglich
deckenmodelle
Eingangsstecker (3-polig)
XHP-03V-1
2550250
