Diagnose An Den Leuchtdioden Der Außeneinheit Aoyg 45Letl - Swegon AOYG 30LETL Handbuch

anzeige display
kabel-Fernbedienung operation
71 7 x 
72 7 x 
73 7 x 
74 7 x 
75 7 x 
76 7 x 
77 7 x 
82 8 x 
83
8 x 
84 8 x 
86 8 x 
94 9 x 
95 9 x 
97 9 x 
98 9 x 
99 9 x 
9A 9 x 
A1 10 x 
A3 10 x 
A4 10 x 
A5
10 x 
A32
13 x 
 Langsames Blinken;  Dauerleuchten; ◊ Schnelles Blinken; - Aus

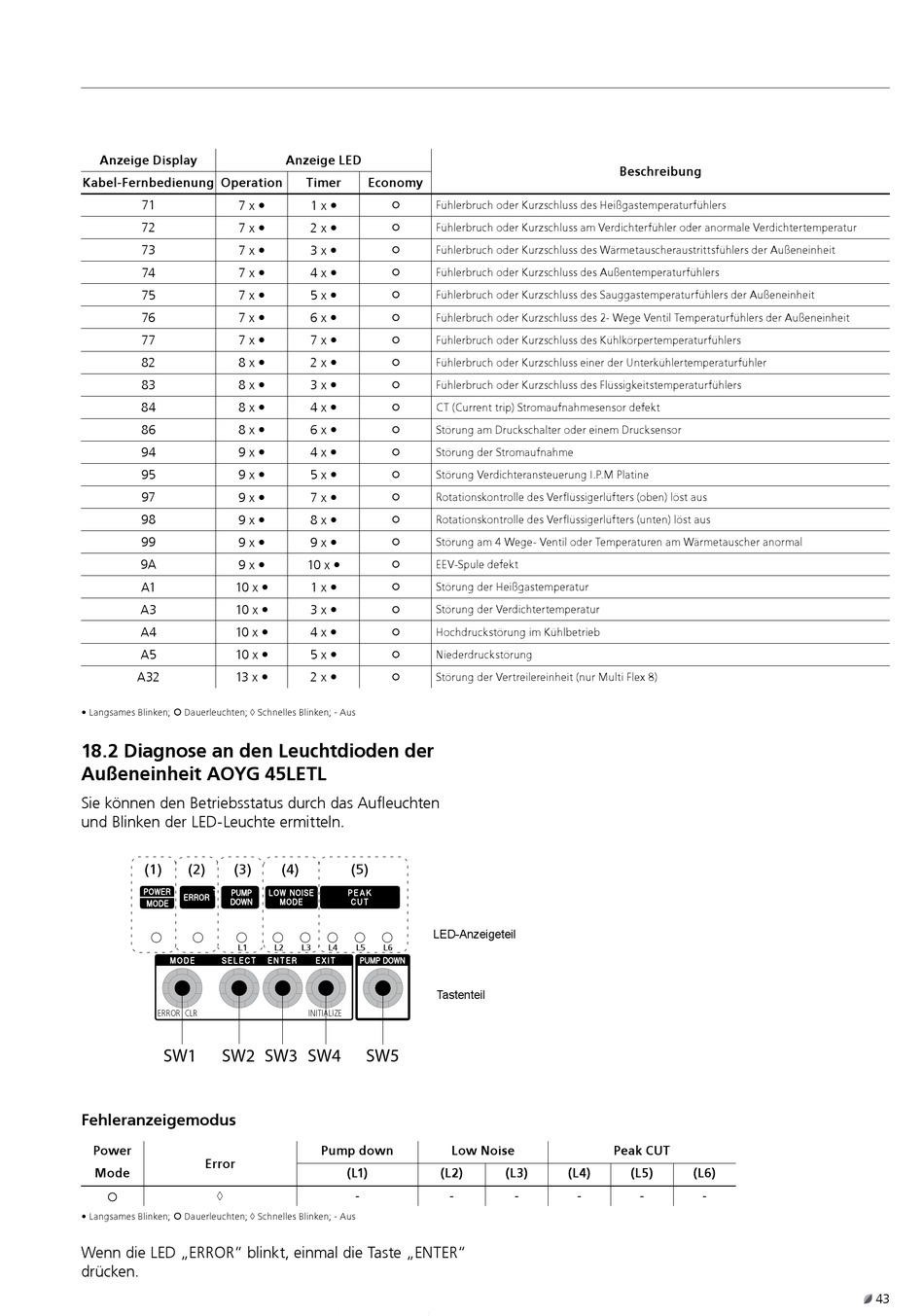

18.2 diagnose an den leuchtdioden der
außeneinheit aoYg 45letl
Sie können den Betriebsstatus durch das Aufleuchten
und Blinken der LED-Leuchte ermitteln.
(1 ) (2) (3)
L1
ERROR CLR
SW1 SW2 SW3 SW4
Fehleranzeigemodus
Power
error
Mode
◊
 Langsames Blinken;  Dauerleuchten; ◊ Schnelles Blinken; - Aus
Wenn die LED „ERROR" blinkt, einmal die Taste „ENTER"
drücken.
anzeige led
timer economy
1 x 
Fühlerbruch oder Kurzschluss des Heißgastemperaturfühlers

2 x 
Fühlerbruch oder Kurzschluss am Verdichterfühler oder anormale Verdichtertemperatur

3 x 
Fühlerbruch oder Kurzschluss des Wärmetauscheraustrittsfühlers der Außeneinheit

4 x 
Fühlerbruch oder Kurzschluss des Außentemperaturfühlers

5 x 
Fühlerbruch oder Kurzschluss des Sauggastemperaturfühlers der Außeneinheit

6 x 
Fühlerbruch oder Kurzschluss des 2- Wege Ventil Temperaturfühlers der Außeneinheit

7 x 
Fühlerbruch oder Kurzschluss des Kühlkörpertemperaturfühlers

2 x 
Fühlerbruch oder Kurzschluss einer der Unterkühlertemperaturfühler

3 x  Fühlerbruch oder Kurzschluss des Flüssigkeitstemperaturfühlers

4 x  CT (Current trip) Stromaufnahmesensor defekt

6 x  Störung am Druckschalter oder einem Drucksensor

4 x 
Störung der Stromaufnahme

5 x 
Störung Verdichteransteuerung I.P.M Platine

7 x 
Rotationskontrolle des Verflüssigerlüfters (oben) löst aus

8 x 
Rotationskontrolle des Verflüssigerlüfters (unten) löst aus

9 x 
Störung am 4 Wege- Ventil oder Temperaturen am Wärmetauscher anormal

10 x 
EEV-Spule defekt

1 x 
Störung der Heißgastemperatur

3 x 
Störung der Verdichtertemperatur

4 x 
Hochdruckstörung im Kühlbetrieb

5 x  Niederdruckstörung

2 x  Störung der Vertreilereinheit (nur Multi Flex 8)

(4) (5)
LED-Anzeigeteil
L2 L3 L4 L5 L6
Tastenteil
INITIALIZE
SW5
Pump down
(l1) (l2)
- -
Beschreibung
low noise Peak cut
(l3) (l4)
- -
(l5) (l6)
- -
