3.4

Anslutningar

3.4.1 Allmänt
A2 Welding Control Unit (PEI) ansluts av behörig person.
S
För anslutning av svetsströmkälla LAF, se separat bruksanvisning.
S

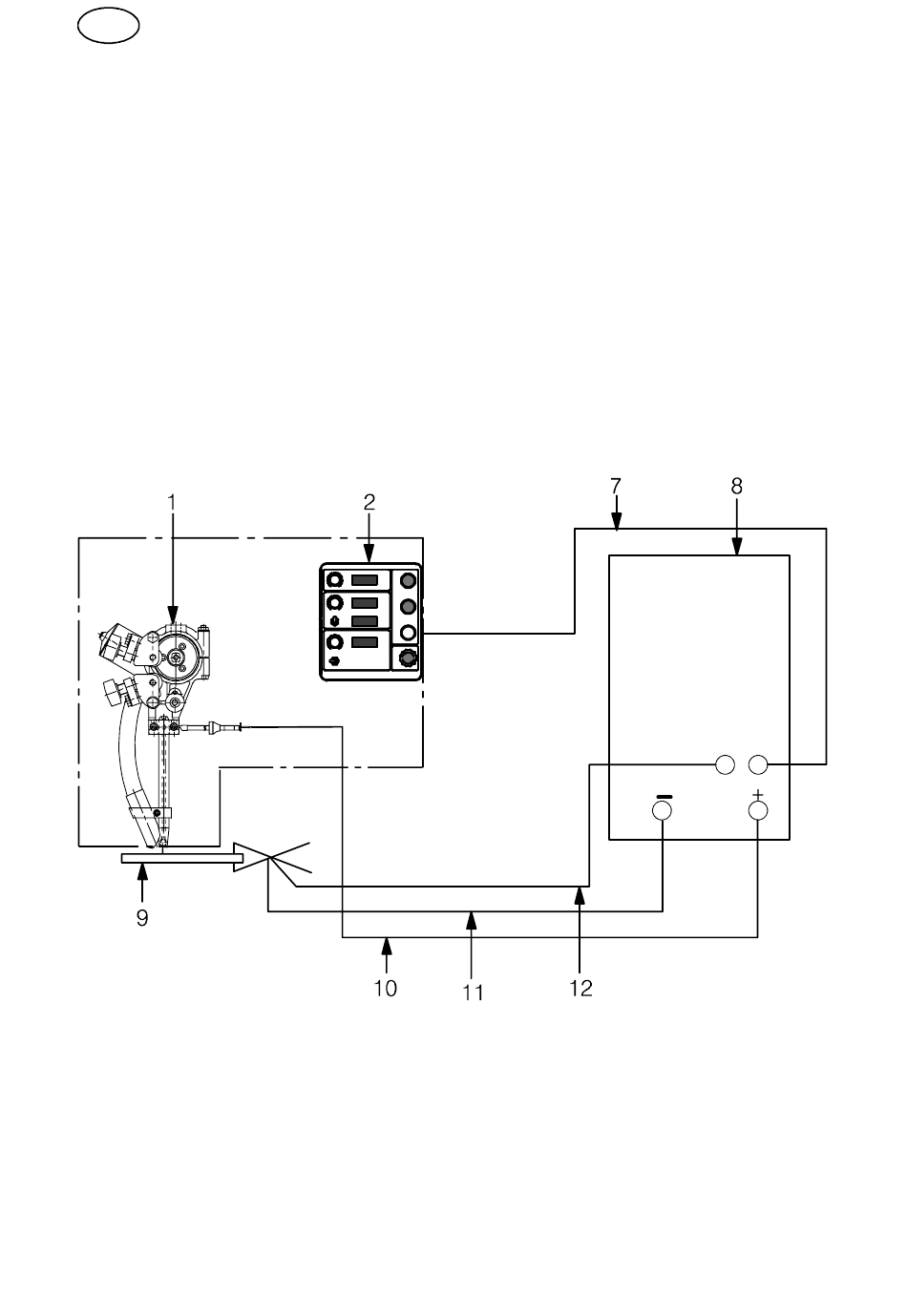

3.4.2 Svetsautomat A2 TF (Pulverbågsvetsning, UP)
1. Anslut manöverkabel (7) mellan svetsströmkälla (8) och manöverlåda
A2 Welding Control Unit (2).
2. Anslut återledaren (11) mellan svetsströmkälla (8) och arbetsstycke (9).
3. Anslut svetskabel (10) mellan svetsströmkälla (8) och svetsautomat (1).
4. Anslut mätledning (12) mellan svetsströmkälla (8) och arbetsstycke (9).
