DE
3

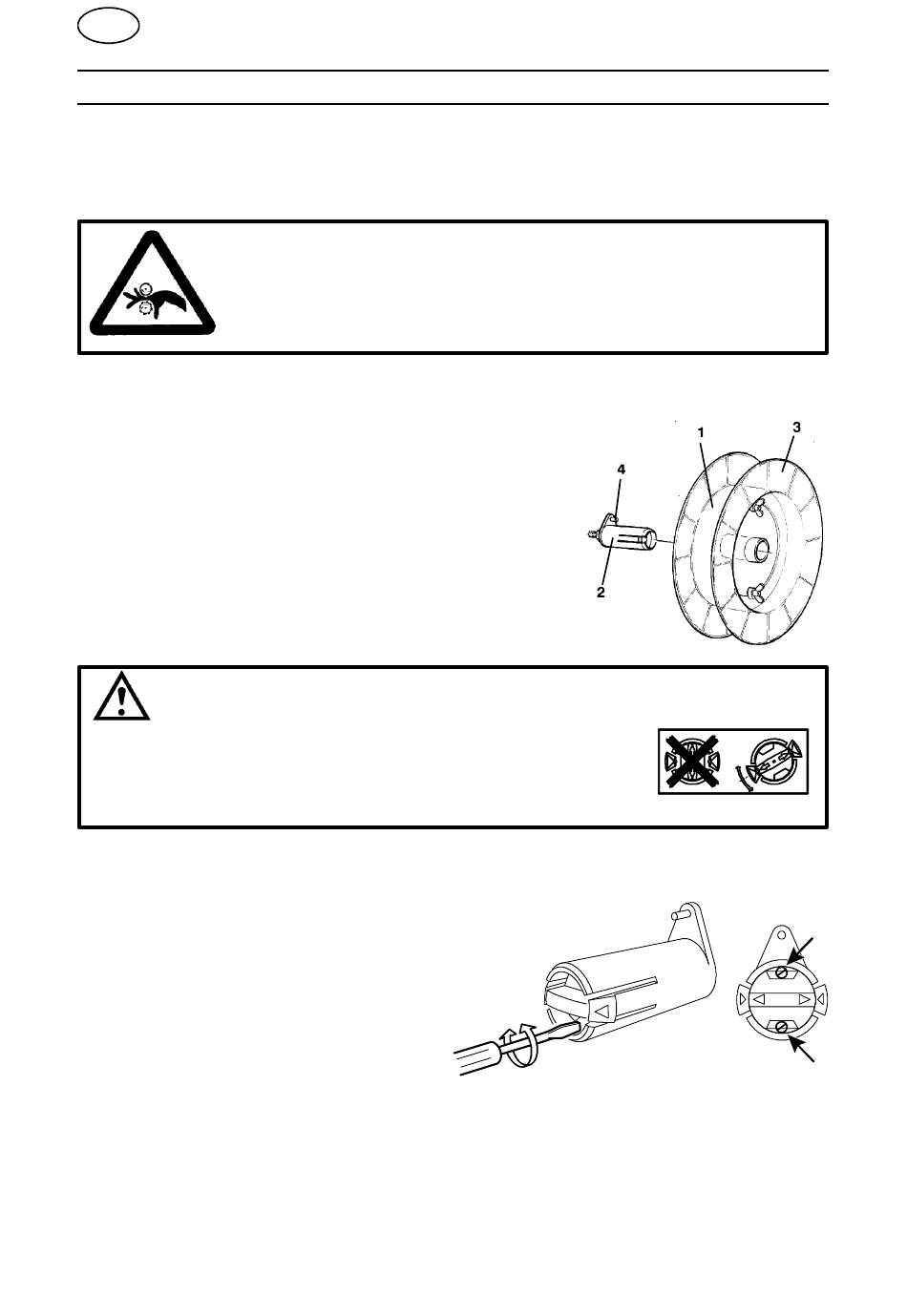

INSTALLATION

3.1

Allgemein

Die Installation ist von einem Fachmann auszuführen.
WARNUNG
Bei rotierenden Teilen besteht Klemmgefahr,
deshalb ist besondere Vorsicht geboten.
3.2

Montierung

3.2.1 Drahttrommel (Zubehör)
Die Drahttrommel (1) auf die Bremsnabe (2) montieren.
Achtung! Der Mitbringer (3) zeigt nach oben.
S
Achtung! Max. Neigung der Drahtspule beträgt 25°.
Bei zu starker Neigung kommt es zu Verschleißerschei-
nungen am Sperrmechanismus der Bremsnabe, und die
Drahtspule gleitet von der Bremsnabe herunter.
WARNUNG
Um zu verhindern, daß die Drahttrommel von der Bremsnabe
abgleitet;
ist die Bremsnabe mit Hilfe des roten Drehgriffs zu sichern,
S
siehe Anleitung neben der Bremsnabe.
3.3

Einstellung des Bremsnabe

Die Nabe ist bei Lieferung korrekt eingestellt. Falls eine
Nachjustierung erforderlich ist, führen Sie folgende
Schritte aus. Justieren Sie die Bremsnabe so, dass
der Draht bei Ende des Vorschubs ein wenig
durchhängt.
Einstellung des Bremsmoments
S
Bringen Sie den roten Schalter in
S
Verriegelungsposition.
Führen Sie einen Schraubendreher in die Federn an der Nabe.
S
Durch Drehen der Federn im Uhrzeigersinn verringert sich das Bremsmoment.
Durch Drehen der Federn im entgegengesetzten Uhrzeigersinn erhöht sich das
Bremsmoment.
ACHTUNG! Die Einstellung muss für beide Federn identisch sein.
fhb5i1ga
- - 101 - -
