SE
3

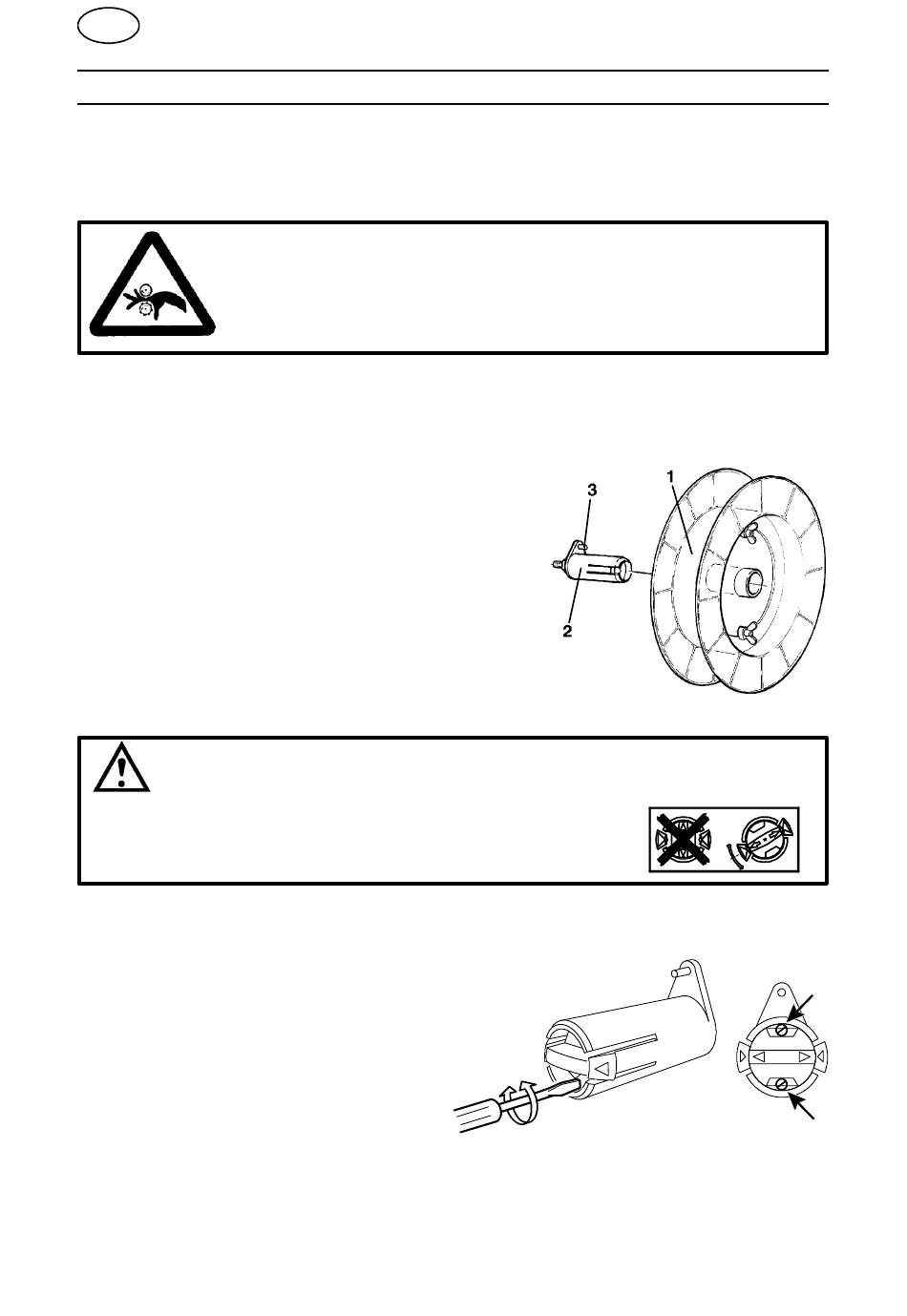

INSTALLATION

3.1 Allmänt
Installationen skall utföras av behörig person.
VARNING
Roterande delar utgör klämrisk. Iakttag största försiktighet!
3.2

Montering

3.2.1 Trådtrumma (Tillbehör)
Trådtrumman (1) monteras på på bromsnavet (2).
Observera att medbringaren (3) pekar uppåt.
S
OBS! Max lutning för trådbobinen är 25_.
Vid för kraftig lutning bli det förslitningar på
låsmekanismen på bromsnavet och trådbobinen
glider av bromsnavet.
VARNING
För att förhindra att elektrodbobinen glider av bromsnavet:
Lås bobinen med hjälp av det röda vredet,
S
enligt varningsetiketten placerad intill bromsnavet.
3.3

Justering av bromsnavet

Bromsnavet är justerat vid leverans, vid behov av
efterjustering följ anvisningarna nedan. Justera bromsnavet
så att tråden är något slak när matningen upphör.
Justering av bromsmomentet:
S
Ställ det röda vredet i låst läge.
S
För in en skruvmejsel i navets
S
fjädrar.
Medsols vridning av fjädrarna ger mindre bromsmoment.
Motsols vridning ger större bromsmoment.
OBS! Vrid fjädrarna lika mycket.
fhb5i1sa
- - 11 - -
