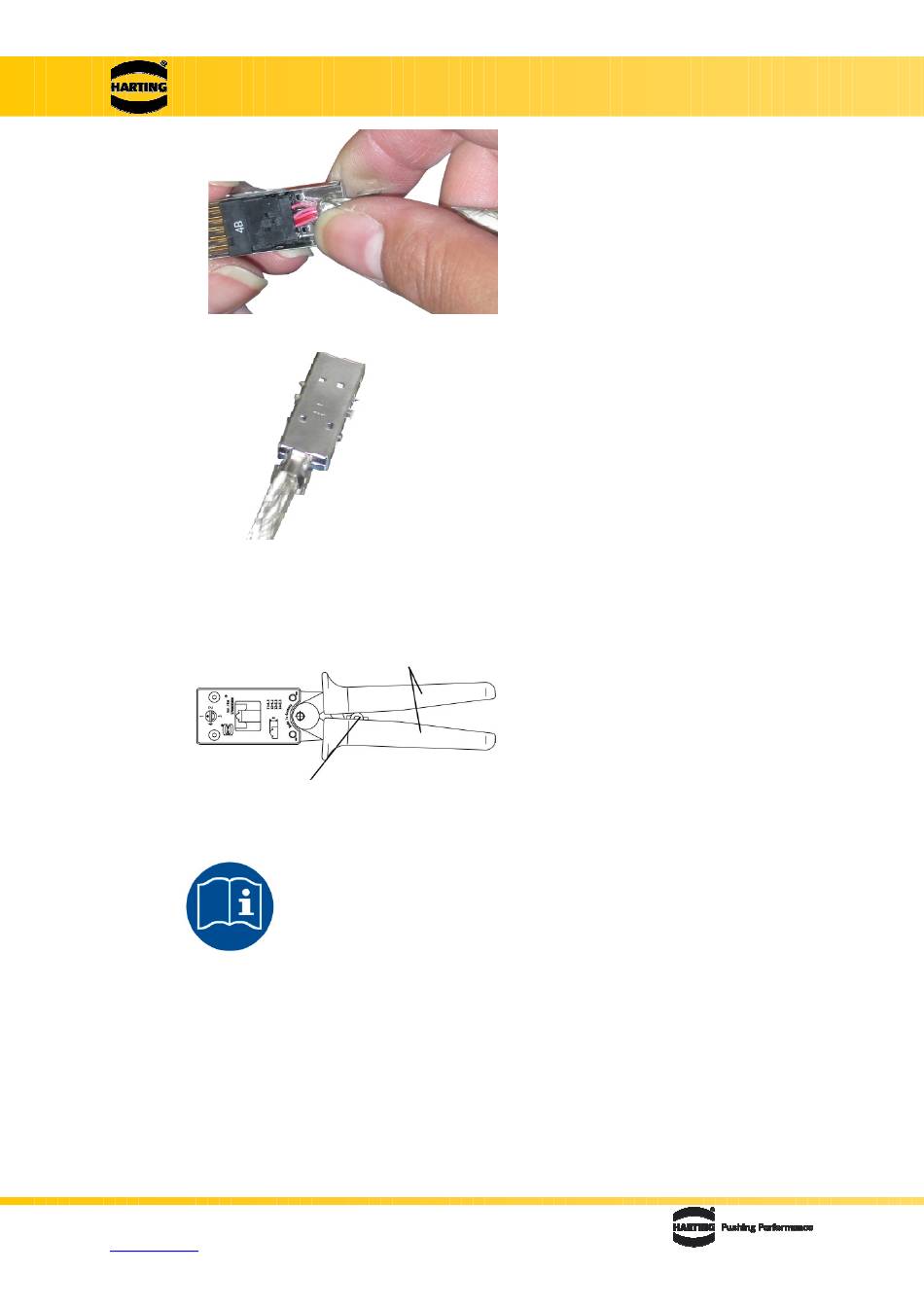

2.4 VERCRIMPEN DER SCHIRMKLEMMUNG
Sicherheitsentriegelung
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
Anleitung für HARTING
®
har-link
cable free - Messerleiste
Bild 16
Bild 17
Griffe
Bild 18
Fehlerhafte Crimpung und vorzeitige Öffnung
Es ist möglich während der Crimpung die Zange zu öffnen. Dazu
•
die Griffe leicht zusammendrücken
•
die Sicherheitsentriegelung betätigen
•
die Zange öffnen und den ungecrimpten Kontakt entfernen
27111618001_02_D_3008.doc
9
3. Den Steckverbinder in das
Innengehäuse einsetzen.
4. Jetzt kann das äußere
Gehäuse über das innere
Gehäuse geklappt werden. Es
rastet hörbar ein.
1. Zum Öffnen der Crimpzange
muss die Zange erst vollständig
geschlossen werden. Eine
vorzeitige Entriegelung kann
durch das Betätigen des
Entriegelungshebels durch-
geführt werden.
27 11 161 8001_02 D 2.2
