2.3 VORBEREITUNGEN
Äußeres Gehäuse
Vordere Clips als
Drehachse
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
Anleitung für HARTING
®
har-link
cable free - Messerleiste
Anschlag
hinten
Innenge-
häuse
Bild 14
Bild 15
27 11 161 8001_02 D 2.2
27111618001_02_D_3008.doc
8

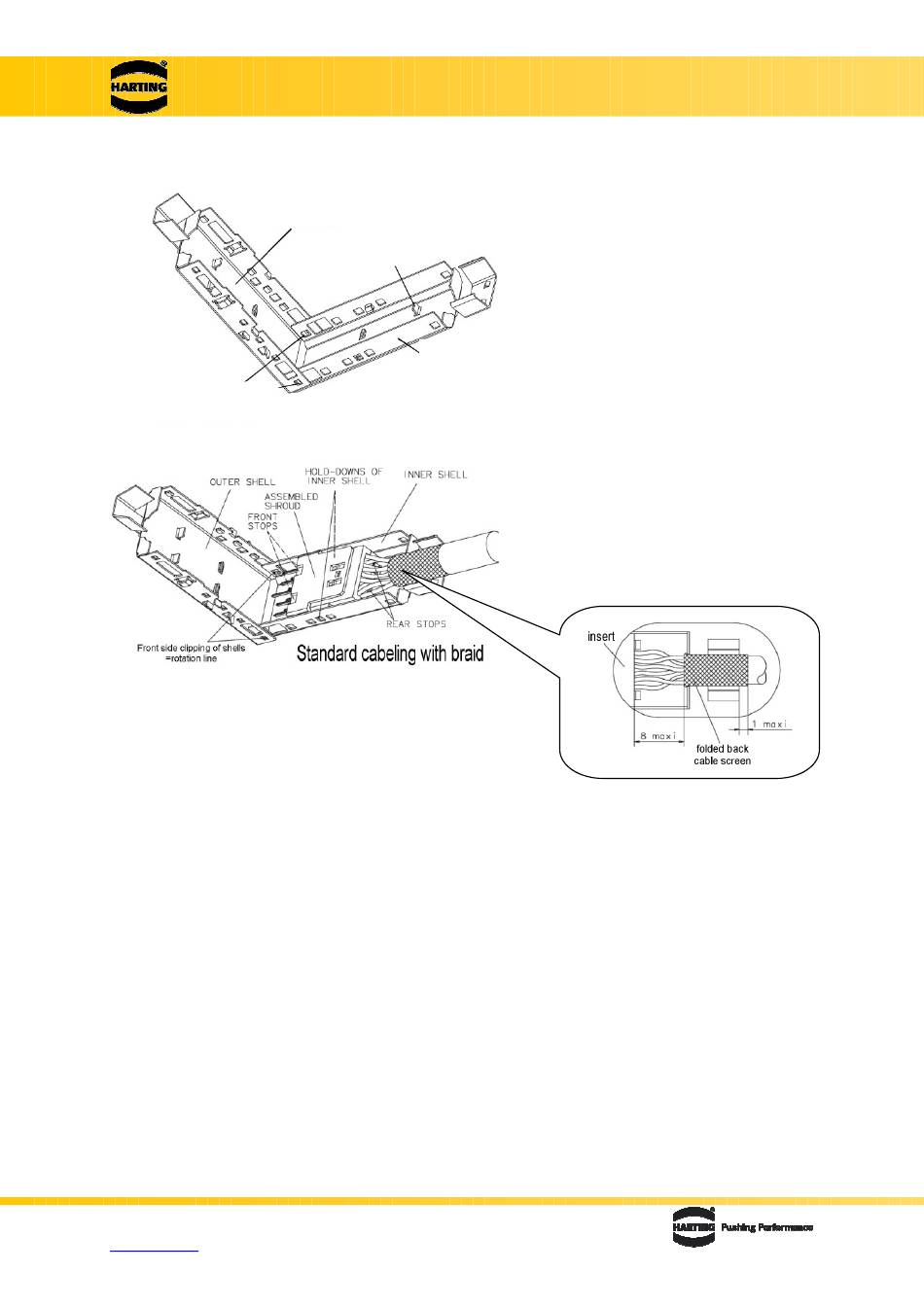

1. Äußeres(A) und inneres (B)
Gehäuse am vorderen Clip
zusammensetzen und im 90° -
Winkel platzieren.
2. Nun kann der montierte Stecker in
die Gehäuseteile zwischen den
beiden vorderen und hinteren
Anschlägen eingelegt werden.
Achtung! Auf die Führungsschrägen
achten - Vertauschen führt zu
Problemen!
