1.4 KABELMONTAGE
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
Anleitung für HARTING
®
har-link
cable free - Messerleiste

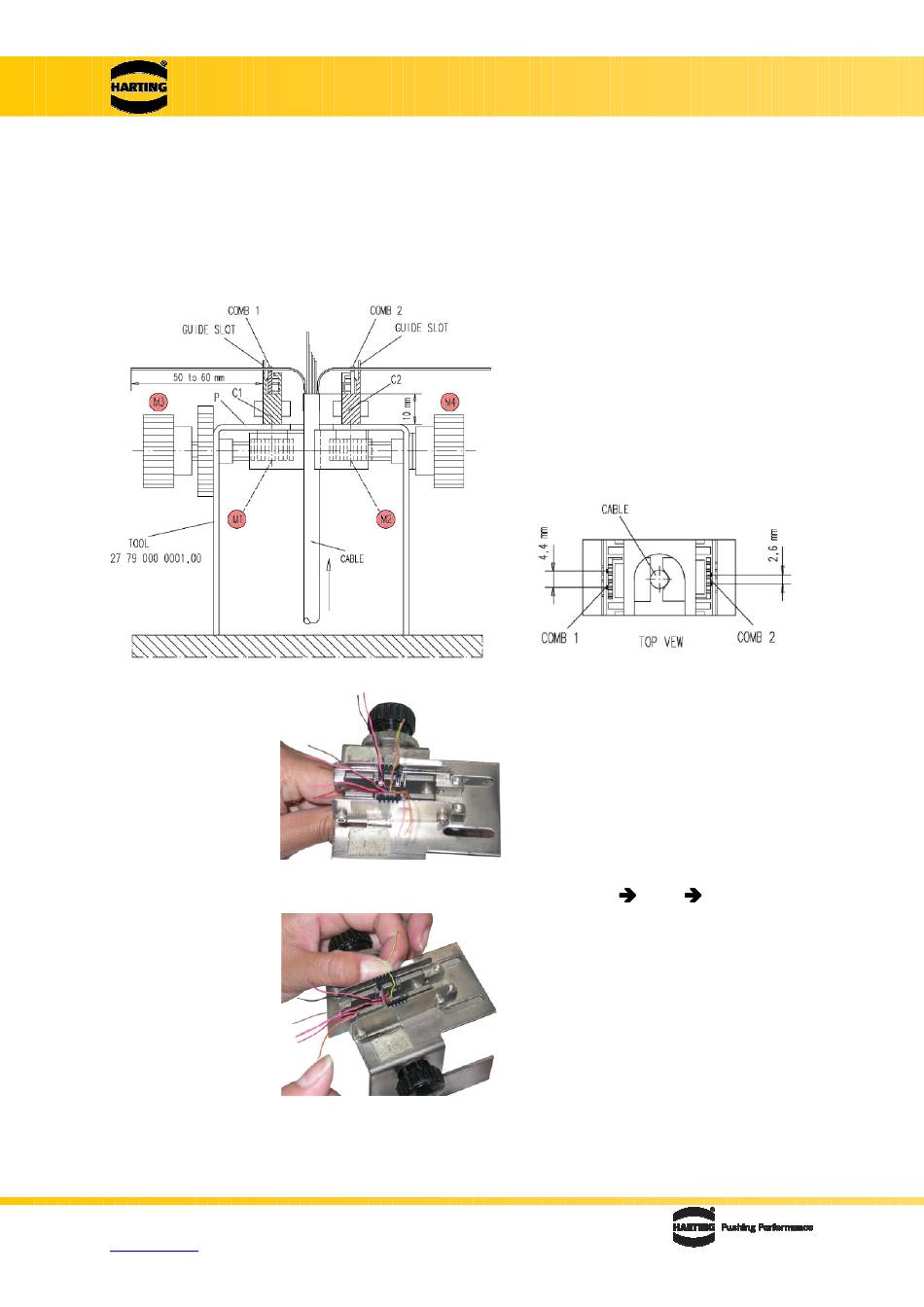

Zur Kabelverarbeitung wird der Kabelhalter 27 79 000 0001
benötigt. Dieser klemmt das Kabel sicher ein und ermöglicht die
Vorbereitung und Verarbeitung der Einzellitzen.
Dazu wird das Kabel wie im Bild 4 gezeigt befestigt. Danach
werden die einzelnen Adern separiert.
Bild 4
27111618001_02_D_3008.doc
4
1. Das Kabel mittig zu den Schlitten
C1 und C2 ausrichten.
2. Danach werden die Schlitten durch
Festdrehen der Schrauben M1 und
M2 fixiert.
3. Das Kabel sollte etwa 10 mm über
der Grundplatte stehen.
4. Die Kabelbefestigung fixieren.
Dazu M3 und M4 festziehen.
5. Die beiden Kontaktkämme (E, F)
in die Schlitten C1 und C2 ein-
setzen. Dabei auf die Zuordnung
Bild 6
achten (E
C1, F
6. Nun können die Einzeldrähte in
den Kämmen (E, F) entsprechend
den Vorgaben verarbeitet/platziert
werden.
Bild 7
27 11 161 8001_02 D 2.2
Bild 5
C2)!
