Trapez-Form
U-Form
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
Anleitung für HARTING
®
har-link
cable free - Messerleiste

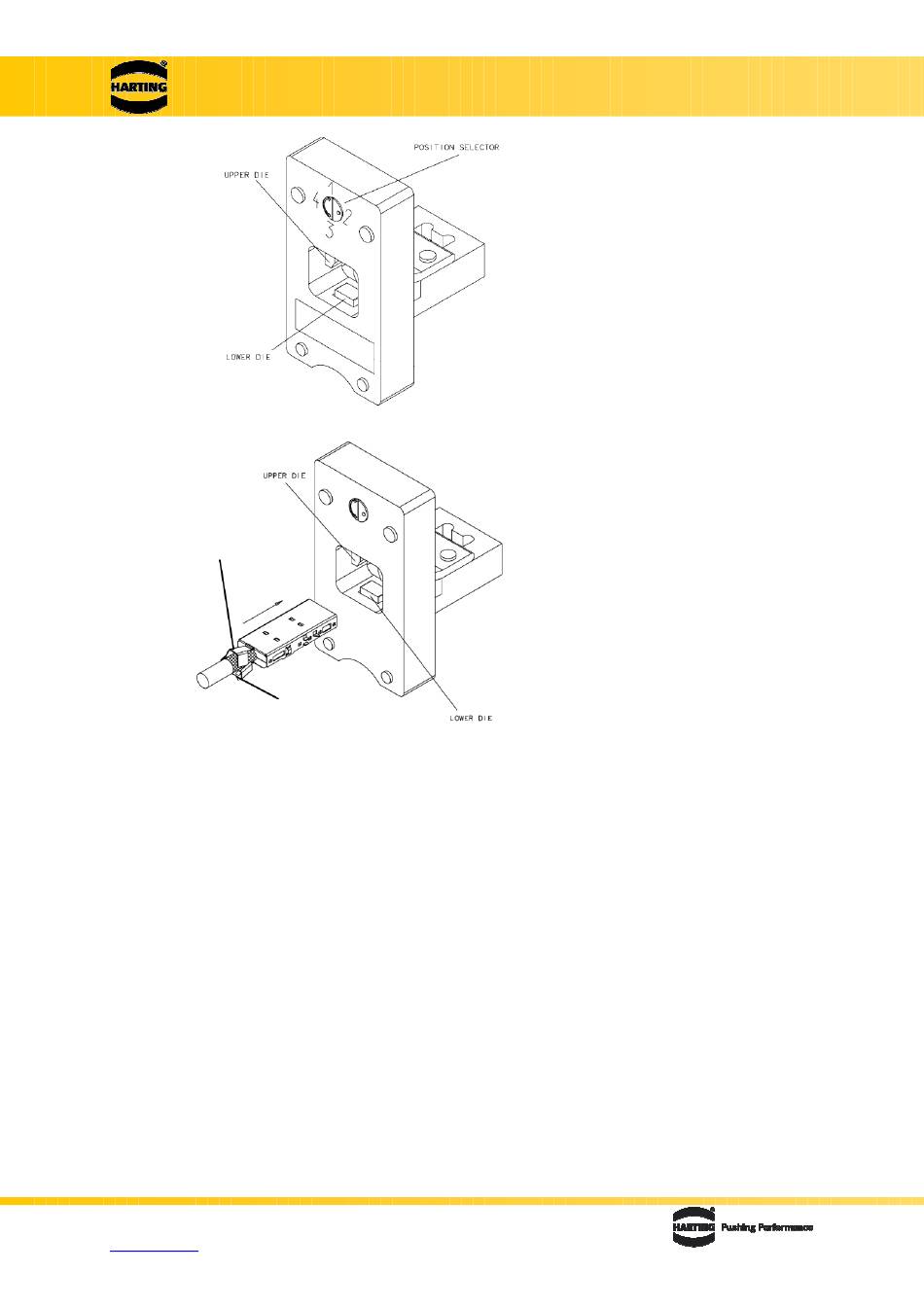

Bild 19
Bild 20
27 11 161 8001_02 D 2.2
27111618001_02_D_3008.doc
10
2. Am "Position Selector" wird
entsprechend des
Kabeldurchmessers die
zugehörige Crimphöhe
eingestellt.
Position 1............ 4,6 mm
Position 2............ 4,2 mm
Position 3............ 3,8 mm
Position 4............ 3,2 mm
3. Die Zange vollständig öffnen
und den zusammengesteckten
Steckverbinder in die Aufnahme
platzieren. Dabei darauf achten,
dass der Steckverbinder richtig
herum eingelegt wird:
Trapezförmiges Blech -
(äußeres Gehäuse)
U-förmiges
Blech -
(inneres Gehäuse)
oben
unten
