Bild 22
2.5 MONTAGE DER VERRIEGLUNGSHEBEL
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
Anleitung für HARTING
®
har-link
cable free - Messerleiste
Bild 21
Bild 23
Bild 24
27 11 161 8001_02 D 2.2
27111618001_02_D_3008.doc
11

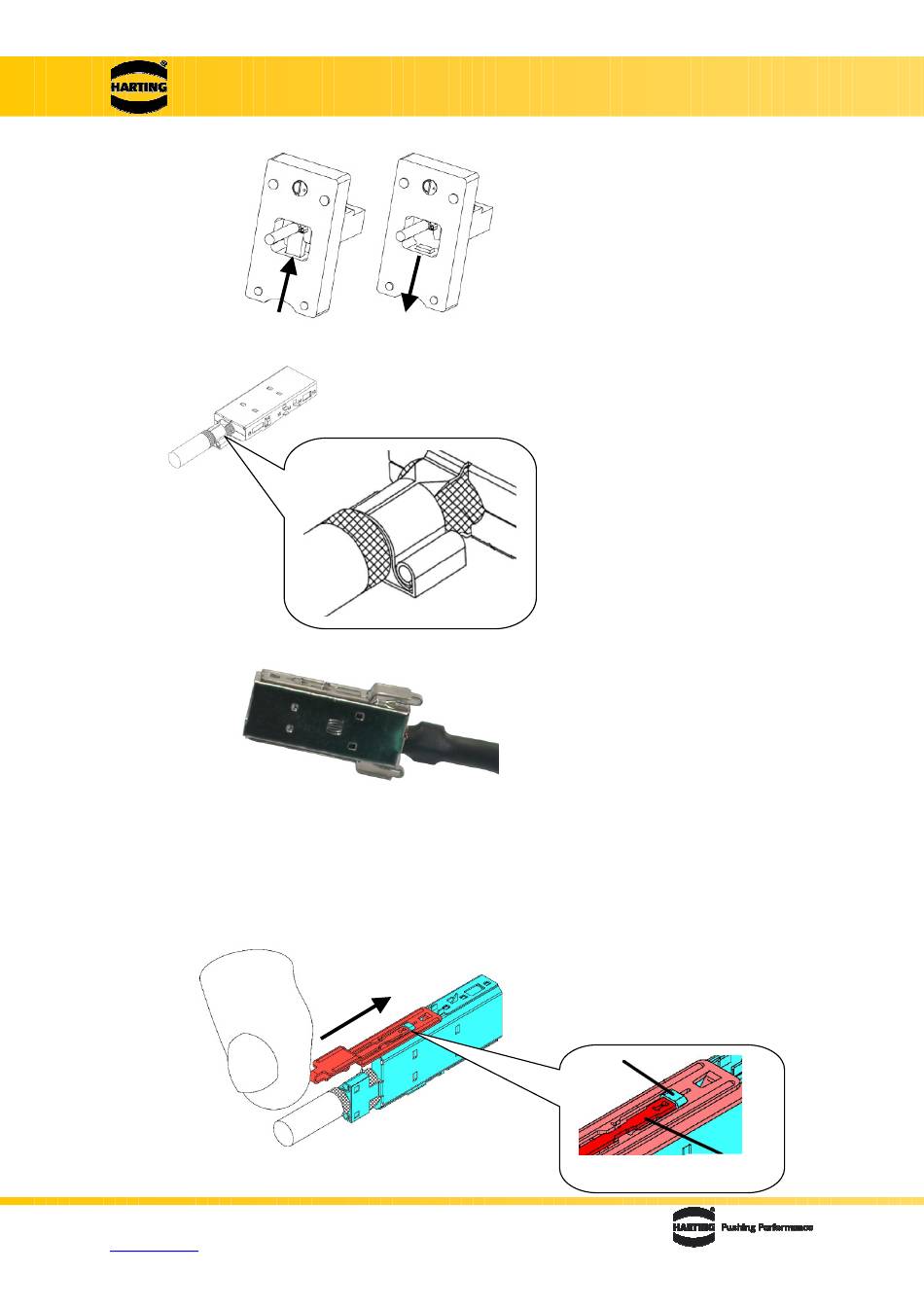

4. Der Crimpvorgang kann nun
durch das Zusammendrücken
der Zange gestartet werden. Der
Crimpvorgang ist beendet, wenn
das Werkzeug den Öffnungs-
mechanismus freigibt.
5. Nach der Entnahme des
Steckers aus der Handzange
sollte unbedingt die Qualität der
Crimpung überprüft werden!
6. Als letzter Schritt sollte der
Steckverbinderabschluss mit
dem mitgelieferten Schrumpf-
schlauch gesichert werden,
damit Teile des Schirmes keine
ungewollte Verbindung
herstellen.
1. Die Verrieglungshebel auf den
Seiten des Gehäuses aufsetzen.
Die Mittelfeder dabei in die
Aussparung des Gehäuses
einführen.
Aussparung im Gehäuse
Mittelfeder
