1.3 VORBEREITUNG DES KABELS
Für „High Speed"-Anwendungen (schneller 1Gbit/s) bitte
folgende Hinweise beachten:
Schirm
(zurückgefaltet)
Schirm
(zurückgefaltet)
Kontaktkamm
HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
Anleitung für HARTING
®
har-link
cable free - Messerleiste

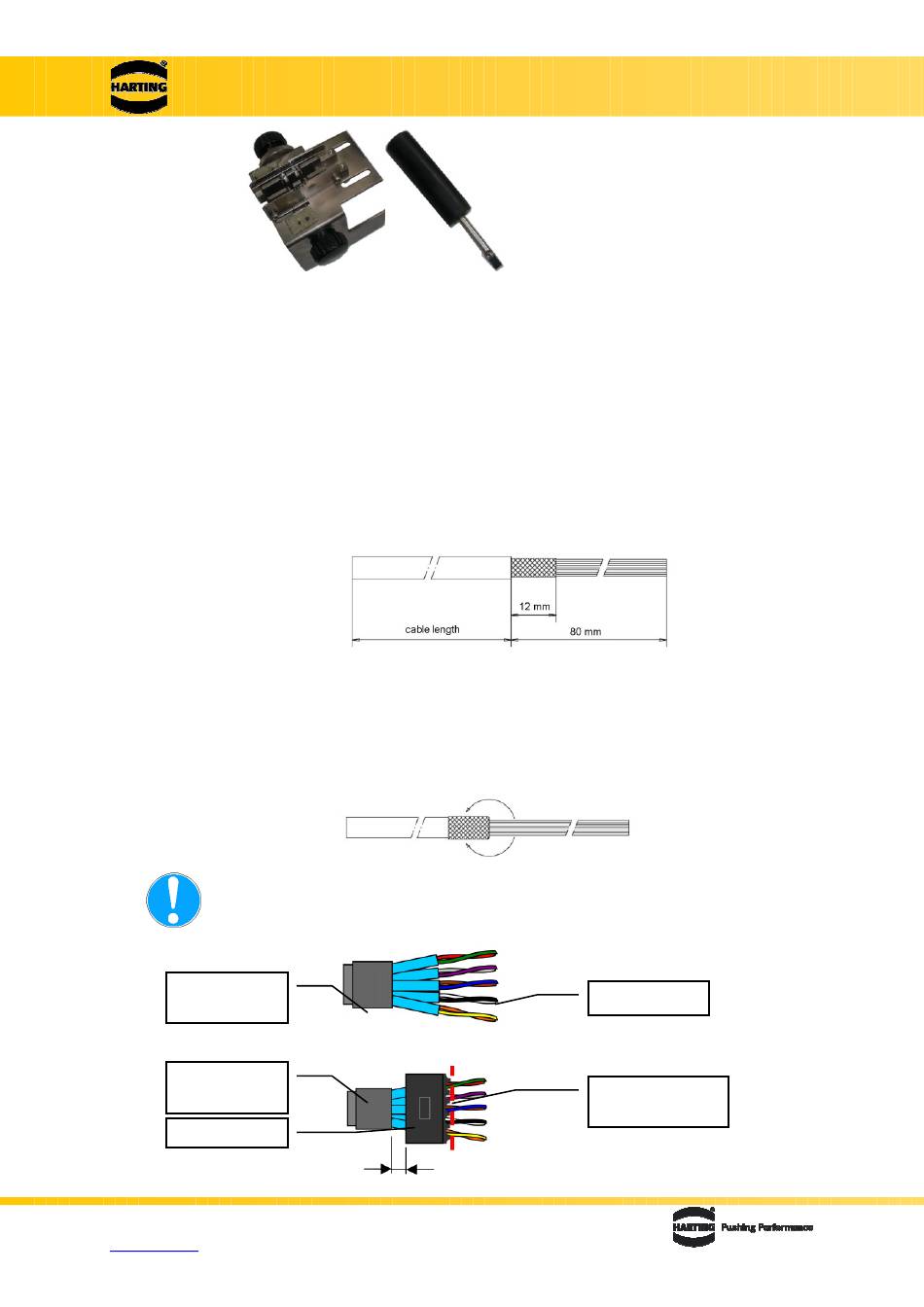

Zum Verarbeiten des Kabels müssen folgende Schritte getätigt
werden:
1. Das Kabel auf die benötigte Länge zuschneiden.
2. Das Kabelende auf eine Länge von 80 mm abisolieren.
3. Das Schirmgeflecht oder die Schirmlitze auf 12 mm
kürzen.
Kabellänge
*
Schirmgeflecht 12 mm
*
Abisolierlänge 80 mm
*
4. Nun das Schirmgeflecht/Schirmmaterial zurückfalten
Die Twisted Pair - Drähte nicht öffnen!
•
Den Abstand zwischen Schirm und Kontaktkamm
•
sollte so klein bleiben wie möglich!
max. 8 mm
27111618001_02_D_3008.doc
3
Kabelhalter
(inkl. Drücker & Schneider)
Bild 3
Twisted Pairs
Hier schneiden
nach Montage
27 11 161 8001_02 D 2.2
27 79 000 0001
