Anleitung für HARTING
®
har-link
cable free - Messerleiste
Bild 8
Bild 9
Bild 10
27 11 161 8001_02 D 2.2
27111618001_02_D_3008.doc
5

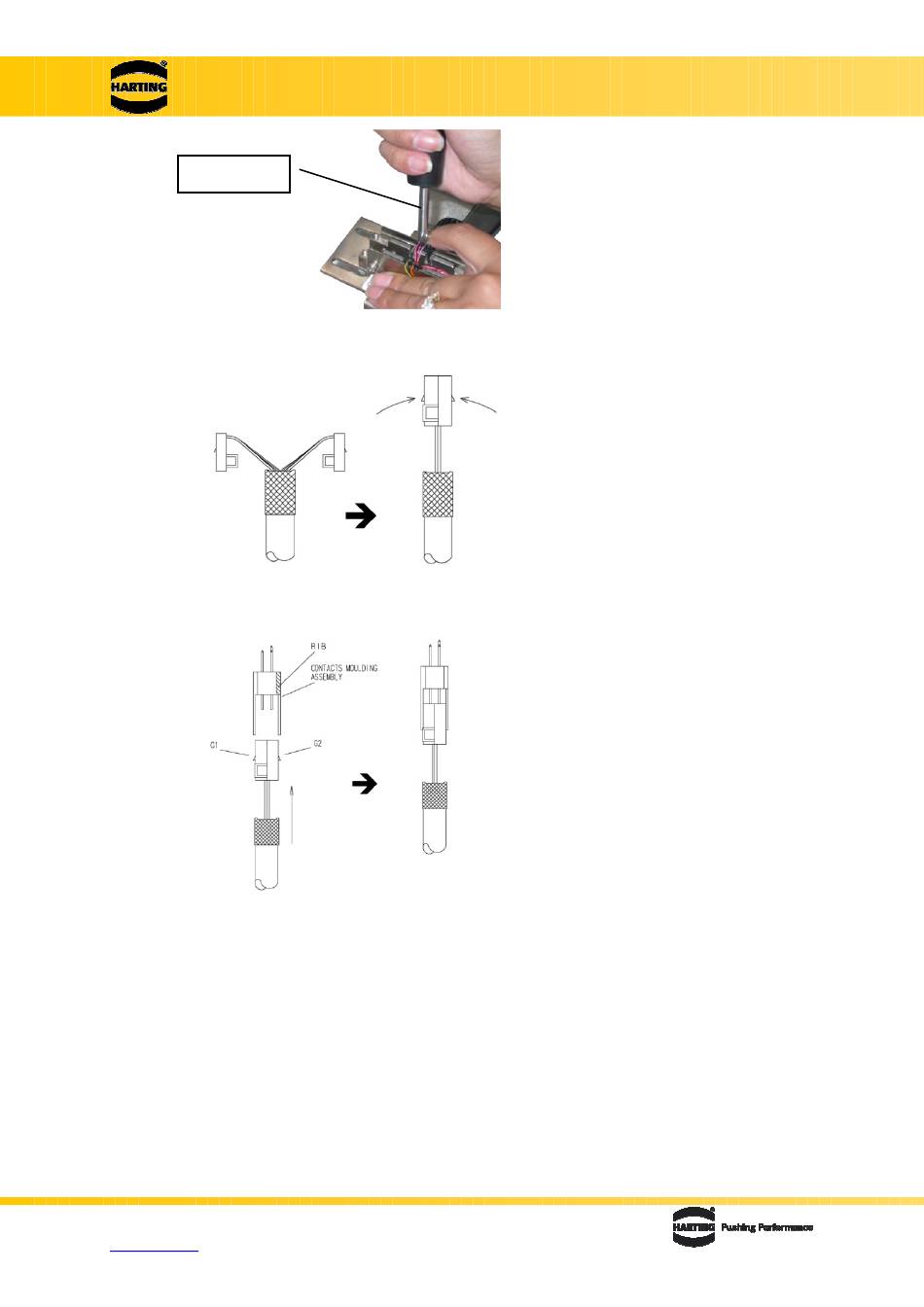

7. Den Draht in den Kamm legen und
mit dem Drücker auf Anschlag
drücken. Die überstehenden
Drahtenden abschneiden.
Die Drahtenden dicht am Kamm
abschneiden, damit bei der
späteren Montage keine
Probleme auftreten!
8. Danach kann das Kabel aus dem
Werkzeug entnommen werden
und beide Kammhälften
zusammengefügt werden.
9. Jetzt kann die Kontaktkappe (D)
auf die montierten Kämme
gesteckt werden. Dabei müssen
die Rippen zur Seite „G2" zeigen.
10. Die Kontaktkappe (D) bis zum
Anschlag aufdrücken.
