HARTING Electronics GmbH & Co. KG
D – 32339 Espelkamp
electronics@HARTING.com
www.HARTING.com
Anleitung für HARTING
®
har-link
cable free - Messerleiste

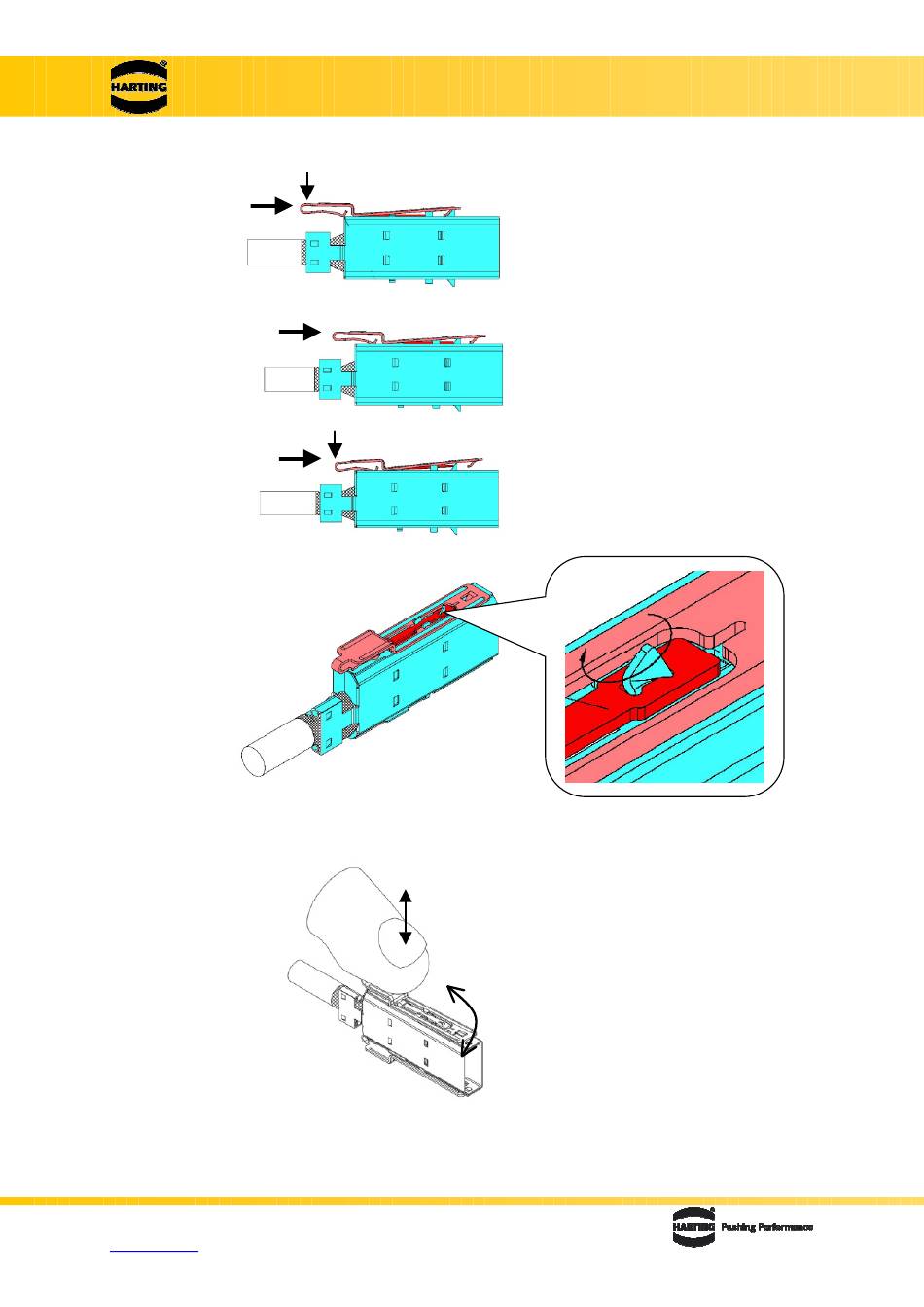

Bild 25
Bild 26
Bild 27
Bild 28
27 11 161 8001_02 D 2.2
27111618001_02_D_3008.doc
12
2. Nun den Riegel weiter nach vorn
schieben. Dabei etwas die
hintere Feder herunterdrücken.
Dadurch kann die Mittelfeder
über die Rampe am Gehäuse
geführt werden. Den Riegel
soweit schieben, bis die Rampe
in die dafür vorgesehene
Öffnung in der Mittelfeder ein-
taucht. Damit ist die Endposition
gefunden.
3. Mit der Flachzange muss nun
der Riegel fixiert werden. Dazu
die Nase um ca. 20-45°
verdrehen.
4. Für die zweite Verrieglung die
Schritte 1-3 wiederholen.
5. Anschließend sollte geprüft
werden, ob sich die Riegel leicht
bewegen lassen!
