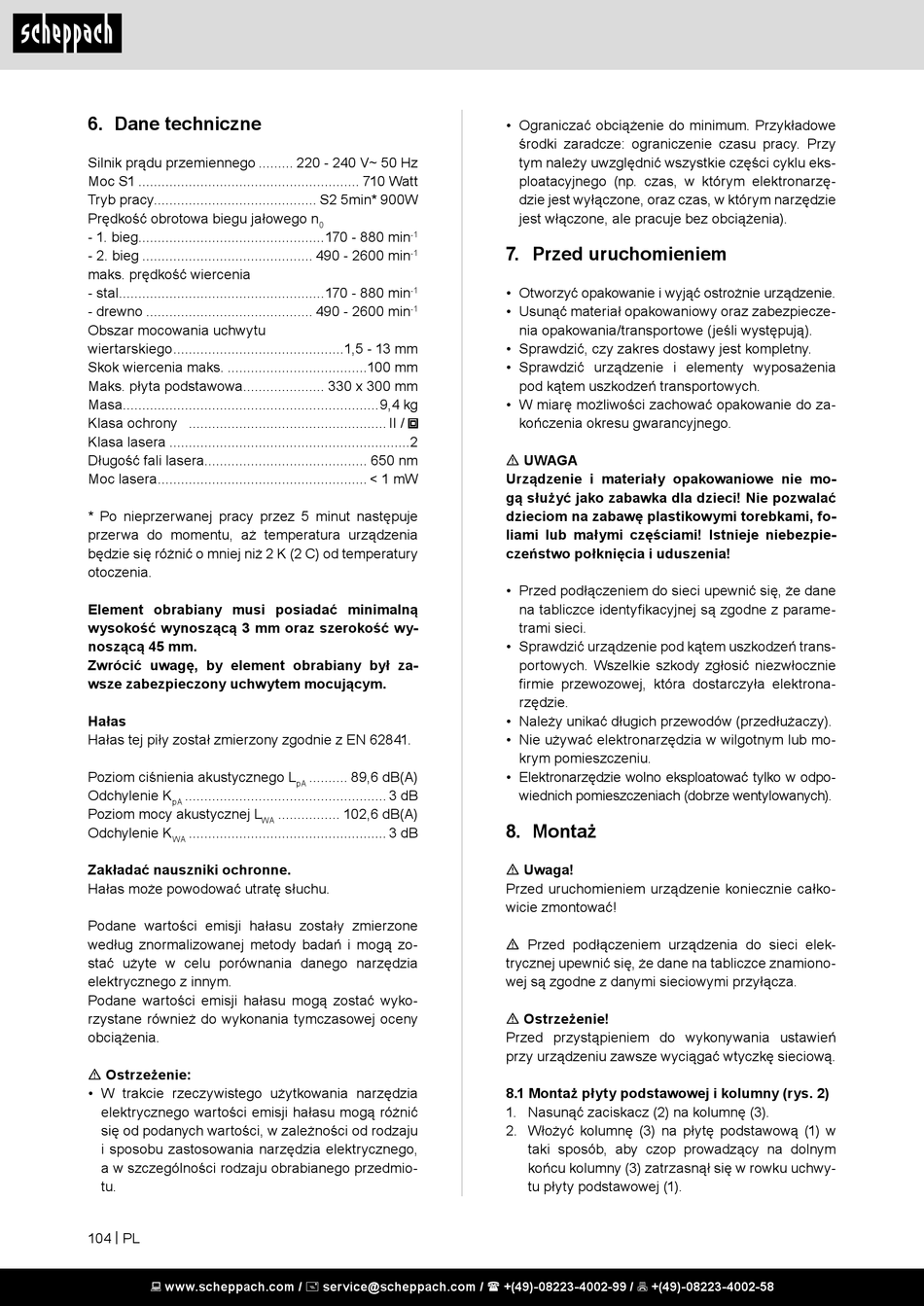

6. Dane techniczne

Silnik prądu przemiennego ......... 220 - 240 V~ 50 Hz
Moc S1 ......................................................... 710 Watt
Tryb pracy.......................................... S2 5min* 900W
Prędkość obrotowa biegu jałowego n
- 1. bieg ................................................170 - 880 min
- 2. bieg ............................................ 490 - 2600 min
maks. prędkość wiercenia
- stal .....................................................170 - 880 min
- drewno ........................................... 490 - 2600 min
Obszar mocowania uchwytu
wiertarskiego ............................................1,5 - 13 mm
Skok wiercenia maks. ....................................100 mm
Maks. płyta podstawowa ..................... 330 x 300 mm
Masa ..................................................................9,4 kg
Klasa ochrony ................................................... II /
Klasa lasera ..............................................................2
Długość fali lasera .......................................... 650 nm
Moc lasera ...................................................... < 1 mW
* Po nieprzerwanej pracy przez 5 minut następuje
przerwa do momentu, aż temperatura urządzenia
będzie się różnić o mniej niż 2 K (2 C) od temperatury
otoczenia.
Element obrabiany musi posiadać minimalną
wysokość wynoszącą 3 mm oraz szerokość wy-
noszącą 45 mm.
Zwrócić uwagę, by element obrabiany był za-
wsze zabezpieczony uchwytem mocującym.
Hałas
Hałas tej piły został zmierzony zgodnie z EN 62841.
Poziom ciśnienia akustycznego L
Odchylenie K .................................................... 3 dB
pA
Poziom mocy akustycznej L
WA
Odchylenie K ................................................... 3 dB
WA
Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu.
Podane wartości emisji hałasu zostały zmierzone
według znormalizowanej metody badań i mogą zo-
stać użyte w celu porównania danego narzędzia
elektrycznego z innym.
Podane wartości emisji hałasu mogą zostać wyko-
rzystane również do wykonania tymczasowej oceny
obciążenia.
m Ostrzeżenie:
• W trakcie rzeczywistego użytkowania narzędzia
elektrycznego wartości emisji hałasu mogą różnić
się od podanych wartości, w zależności od rodzaju
i sposobu zastosowania narzędzia elektrycznego,
a w szczególności rodzaju obrabianego przedmio-
tu.
104 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
0
-1
-1
-1
-1
.......... 89,6 dB(A)
pA
................ 102,6 dB(A)
• Ograniczać obciążenie do minimum. Przykładowe
środki zaradcze: ograniczenie czasu pracy. Przy
tym należy uwzględnić wszystkie części cyklu eks-
ploatacyjnego (np. czas, w którym elektronarzę-
dzie jest wyłączone, oraz czas, w którym narzędzie
jest włączone, ale pracuje bez obciążenia).

7. Przed uruchomieniem

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia
pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
m UWAGA
Urządzenie i materiały opakowaniowe nie mo-
gą służyć jako zabawka dla dzieci! Nie pozwalać
dzieciom na zabawę plastikowymi torebkami, fo-
liami lub małymi częściami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
• Przed podłączeniem do sieci upewnić się, że dane
na tabliczce identyfikacyjnej są zgodne z parame-
trami sieci.
• Sprawdzić urządzenie pod kątem uszkodzeń trans-
portowych. Wszelkie szkody zgłosić niezwłocznie
firmie przewozowej, która dostarczyła elektrona-
rzędzie.
• Należy unikać długich przewodów (przedłużaczy).
• Nie używać elektronarzędzia w wilgotnym lub mo-
krym pomieszczeniu.
• Elektronarzędzie wolno eksploatować tylko w odpo-
wiednich pomieszczeniach (dobrze wentylowanych).
8. Montaż
m Uwaga!
Przed uruchomieniem urządzenie koniecznie całko-
wicie zmontować!
m Przed podłączeniem urządzenia do sieci elek-
trycznej upewnić się, że dane na tabliczce znamiono-
wej są zgodne z danymi sieciowymi przyłącza.
m Ostrzeżenie!
Przed przystąpieniem do wykonywania ustawień
przy urządzeniu zawsze wyciągać wtyczkę sieciową.
8.1 Montaż płyty podstawowej i kolumny (rys. 2)
1. Nasunąć zaciskacz (2) na kolumnę (3).
2. Włożyć kolumnę (3) na płytę podstawową (1) w
taki sposób, aby czop prowadzący na dolnym
końcu kolumny (3) zatrzasnął się w rowku uchwy-
tu płyty podstawowej (1).
