7. Baixe suavemente a pega até à posição mais
baixa ao mesmo tempo que aplica pressão em paralelo
com a lâmina e empurra o carreto em direção à placa
guia para cortar a peça de trabalho.
8. Quando o corte está concluído, desligue a ferra-
menta e aguarde até a lâmina parar completamente
antes de voltar a colocar a lâmina na sua posição total-
mente elevada.
Corte composto
Corte composto é o processo em que um ângulo de
bisel é feito ao mesmo tempo em que um ângulo de
esquadria é cortado na peça de trabalho. O corte com-
posto pode ser executado no ângulo indicado na tabela.
Ângulo de esquadria
Esquerdo e direito 0° - 45°
Quando executar o corte composto, consulte a secção
para corte de pressão, corte corrediço (empurrão),
corte de esquadria e corte de bisel.
Corte de rodapés
PRECAUÇÃO:
Certifique-se de que utiliza
o torno horizontal (acessório opcional) quando
cortar o rodapé.
PRECAUÇÃO:
Quando cortar a peça de
trabalho com a espessura de 20 mm ou mais fina,
certifique-se de que utiliza um bloco espaçador
para fixar a peça de trabalho.
Quando efetuar o corte de rodapés num ângulo de
esquadria de 45°, engate a alavanca de bloqueio para
impedir a caixa da lâmina de tocar no rodapé. Isto man-
tém a folga entre o rodapé e a caixa da lâmina quando
o carreto é empurrado totalmente para a frente.
Consulte as ESPECIFICAÇÕES para obter a capaci-
dade de corte do rodapé.
► Fig.53: 1. Alavanca de bloqueio 2. Bloco espaçador
3. Torno horizontal
Corte de sancas e molduras
As sancas e molduras podem ser cortadas com uma
serra de esquadria composta colocando-se as moldu-
ras retas na base giratória.
Há dois tipos comuns de molduras e um tipo de sanca;
molduras com ângulos de 52/38° e 45° e sancas com
ângulo de 45°.
► Fig.54: 1. Moldura do tipo 52/38° 2. Moldura do tipo
45° 3. Sanca do tipo 45°

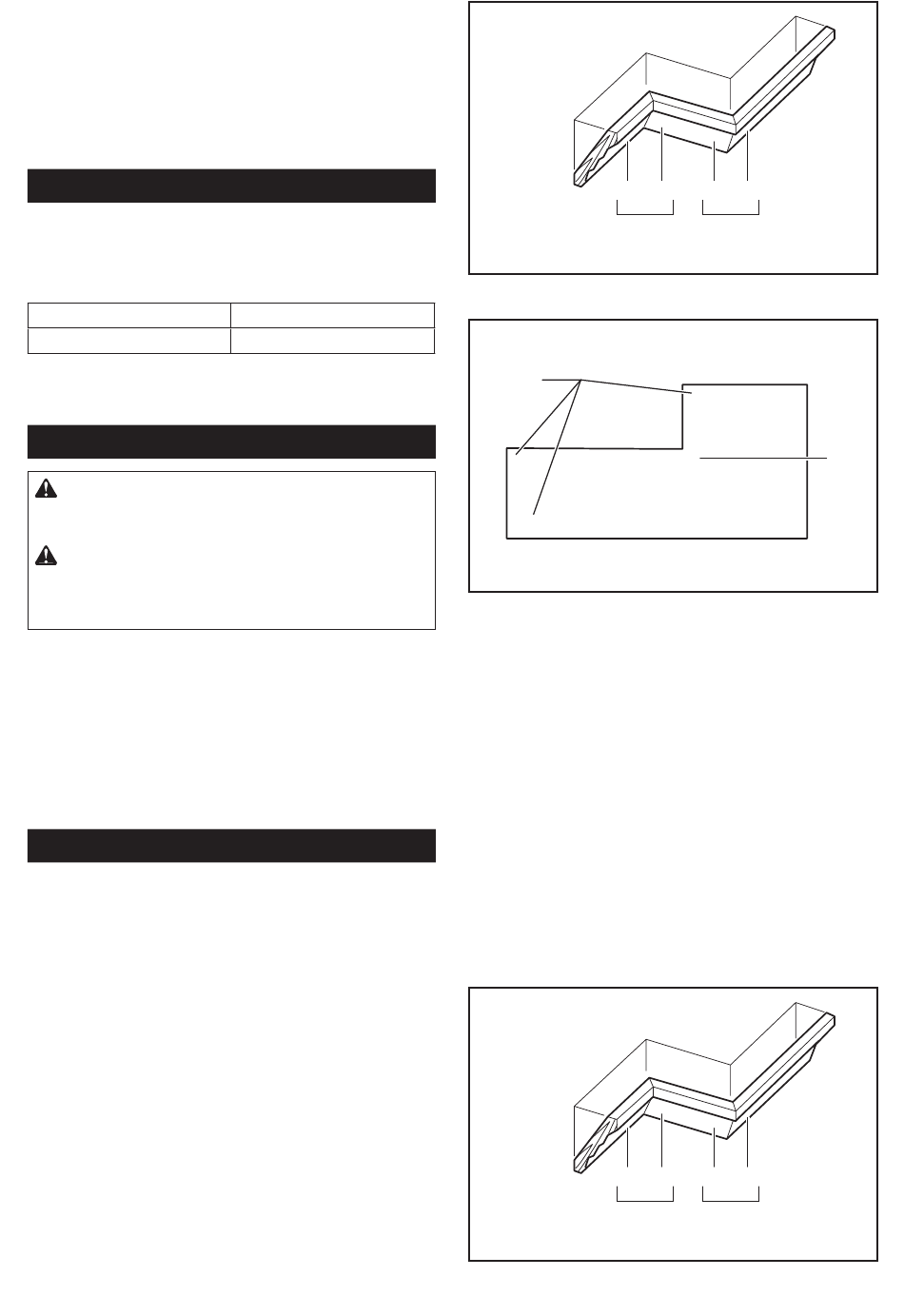

Há juntas de sancas e molduras que são próprias
para encaixar em cantos "internos" de 90° ((a) e (b) na
figura) e cantos "externos" de 90° ((c) e (d) na figura).
Ângulo de bisel
Esquerdo e direito 0° - 45°
179 PORTUGUÊS
(a) (b)
1. Canto interno 2. Canto externo
1
(b)
(a)
(b)
(a)
1. Canto interno 2. Canto externo
Medir
Meça a largura da parede e ajuste a largura da peça de
trabalho de acordo com a mesma. Certifique-se sempre de
que a largura da extremidade de contacto da parede com a
peça de trabalho é a mesma do comprimento da parede.
► Fig.55: 1. Peça de trabalho 2. Largura da
parede 3. Largura da peça de trabalho
4. Extremidade de contacto da parede
Corte sempre vários pedaços para fazer cortes de teste
a fim de verificar os ângulos da serra.
Ao cortar sancas e molduras, regule o ângulo de bisel
e o ângulo de esquadria como indicado na tabela (A) e
posicione as molduras na superfície superior da base
da serra como indicado na tabela (B).
Corte de bisel para a esquerda
(a) (b)
1. Canto interno 2. Canto externo
(c) (d)
1 2
(b) (a)
(a)
(b)
(d)
(c)
(a)
(b)
(c) (d)
1 2
2
