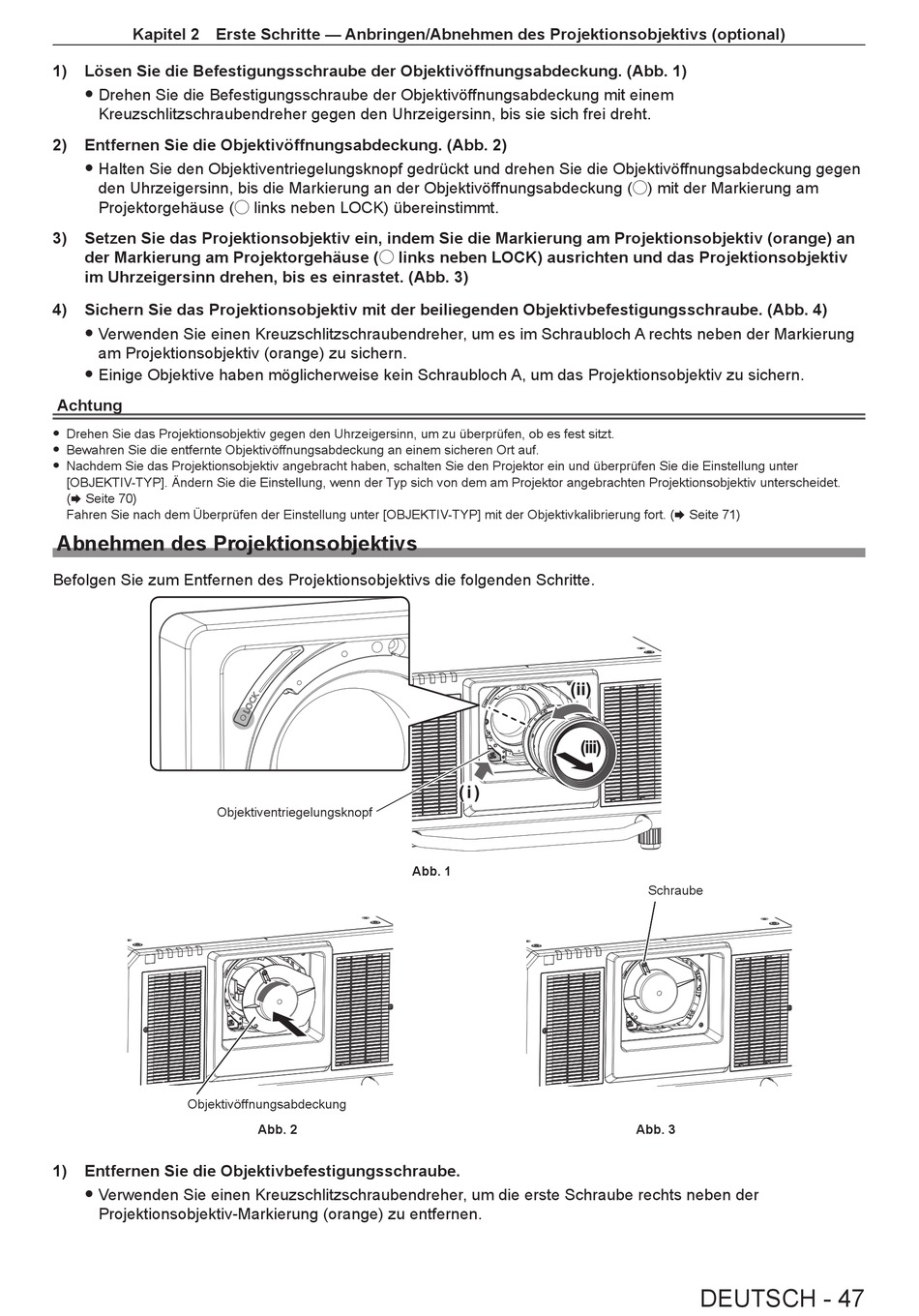

Kapitel 2 Erste Schritte — Anbringen/Abnehmen des Projektionsobjektivs (optional)
1) Lösen Sie die Befestigungsschraube der Objektivöffnungsabdeckung. (Abb. 1)
f Drehen Sie die Befestigungsschraube der Objektivöffnungsabdeckung mit einem
Kreuzschlitzschraubendreher gegen den Uhrzeigersinn, bis sie sich frei dreht.
2) Entfernen Sie die Objektivöffnungsabdeckung. (Abb. 2)
f Halten Sie den Objektiventriegelungsknopf gedrückt und drehen Sie die Objektivöffnungsabdeckung gegen
den Uhrzeigersinn, bis die Markierung an der Objektivöffnungsabdeckung (E) mit der Markierung am
Projektorgehäuse (E links neben LOCK) übereinstimmt.
3) Setzen Sie das Projektionsobjektiv ein, indem Sie die Markierung am Projektionsobjektiv (orange) an
der Markierung am Projektorgehäuse (E links neben LOCK) ausrichten und das Projektionsobjektiv
im Uhrzeigersinn drehen, bis es einrastet. (Abb. 3)
4) Sichern Sie das Projektionsobjektiv mit der beiliegenden Objektivbefestigungsschraube. (Abb. 4)
f Verwenden Sie einen Kreuzschlitzschraubendreher, um es im Schraubloch A rechts neben der Markierung
am Projektionsobjektiv (orange) zu sichern.
f Einige Objektive haben möglicherweise kein Schraubloch A, um das Projektionsobjektiv zu sichern.
Achtung
f Drehen Sie das Projektionsobjektiv gegen den Uhrzeigersinn, um zu überprüfen, ob es fest sitzt.
f Bewahren Sie die entfernte Objektivöffnungsabdeckung an einem sicheren Ort auf.
f Nachdem Sie das Projektionsobjektiv angebracht haben, schalten Sie den Projektor ein und überprüfen Sie die Einstellung unter
[OBJEKTIV-TYP]. Ändern Sie die Einstellung, wenn der Typ sich von dem am Projektor angebrachten Projektionsobjektiv unterscheidet.
(x Seite 70)
Fahren Sie nach dem Überprüfen der Einstellung unter [OBJEKTIV-TYP] mit der Objektivkalibrierung fort. (x Seite 71)

Abnehmen des Projektionsobjektivs

Befolgen Sie zum Entfernen des Projektionsobjektivs die folgenden Schritte.
Objektiventriegelungsknopf
Objektivöffnungsabdeckung
1) Entfernen Sie die Objektivbefestigungsschraube.
f Verwenden Sie einen Kreuzschlitzschraubendreher, um die erste Schraube rechts neben der
Projektionsobjektiv-Markierung (orange) zu entfernen.
Abb. 1
Abb. 2
Schraube
Abb. 3
