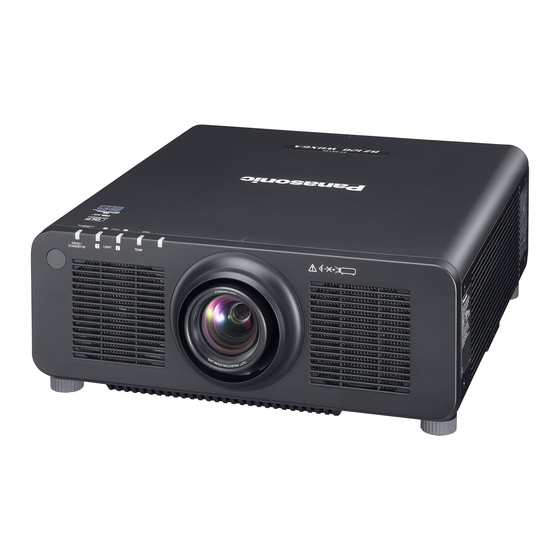

Panasonic PT-RZ120 Bedienungsanleitung

Panasonic PT-RZ120 Bedienungsanleitung

Dlp-projektor
Vorschau ausblenden Andere Handbücher für PT-RZ120:
Inhaltsverzeichnis

Werbung

Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben.
■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen.
z für Taiwan
BA: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert
z für Indien
BD: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert
z für Korea
B: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert
W: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert
z für Asien (außer Taiwan, Indien, Korea) / Ozeanien / Afrika
BA/B: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LBA/LB: Modellfarbe schwarz, das Objektiv ist separat erhältlich
WA/W: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert
z für andere Länder oder Regionen
B: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LB: Modellfarbe schwarz, das Objektiv ist separat erhältlich
W: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
Bewahren Sie dieses Handbuch auf.
■ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" vor der Nutzung dieses
Produkts. ( x Seiten 5 bis 14).
Bedienungsanleitung
DLP™-Projektor
Funktionsanleitung
Gewerbliche Nutzung
PT-RZ120
Modell Nr.
LBD: Modellfarbe schwarz, das Objektiv ist separat erhältlich
LWA/LW: Modellfarbe Weiß, das Objektiv ist separat erhältlich
LW: Modellfarbe Weiß, das Objektiv ist separat erhältlich
GERMAN
DPQP1239ZC/X1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic PT-RZ120

  • Seite 1 DLP™-Projektor Gewerbliche Nutzung PT-RZ120 Modell Nr. Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. z für Taiwan BA: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert z für Indien BD: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LBD: Modellfarbe schwarz, das Objektiv ist separat erhältlich...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Wichtige Hinweise zur Sicherheit Kapitel 3 Grundlegende Bedienung Ein-/Ausschalten des Projektors Kapitel 1 Vorbereitung Anschluss des Netzkabels Betriebsanzeige Vorsichtsmaßnahmen beim Gebrauch Einschalten des Projektors Geplante Verwendung des Produkts Bei Anzeige des Bildschirms für Vorsichtsmaßnahmen beim Transport Ersteinstellungen Vorsichtsmaßnahmen bei der Aufstellung Einstellungen vornehmen und Elemente Sicherheit auswählen...
  • Seite 3 Inhalt Menü [BILD] Menü [ANZEIGE OPTION] [BILDMODUS] [COLOR MATCHING] [KONTRAST] [FARB-KORREKTUR] [HELLIGKEIT] [BILD-EINSTELLUNGEN] [FARBE] [AUTOMATISCHE SIGNALANPASSUNG] [TINT] [AUTO SETUP] [FARBTON] [EINSTELLUNG BACKUP-EINGANG] [WEISS GAIN] [RGB IN] [GAMMA] [DVI-D IN] [SYSTEM DAYLIGHT VIEW] [HDMI IN] [BILDSCHÄRFE] [DIGITAL LINK IN] [RAUSCHUNTERDRÜCKUNG] [SDI IN] [DYNAMISCHER KONTRAST] [BILDSCHIRMEINBLENDUNGEN] [SYSTEM AUSWAHL]...
  • Seite 4 Inhalt Kapitel 7 Anhang Menü [LISTE DER REGISTRIERTEN SIGNALE] Technische Informationen Registrierung neuer Signale PJLink-Protokoll Umbenennen des registrierten Signals Verwenden der Art-Net-Funktion Löschung des registrierten Signals Steuerungsbefehle via LAN Schützen des registrierten Signals <SERIAL/MULTI PROJECTOR SYNC IN>- Erweiterungssignalsperrbereich /<SERIAL/MULTI PROJECTOR SYNC Voreinstellung OUT>-Anschlüsse Menü...
  • Seite 5: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
  • Seite 6 Wichtige Hinweise zur Sicherheit WARNUNG: Bei Betrieb des Projektors nicht direkt in das vom Objektiv abgestrahlte Licht schauen. Starren Sie, wie bei jeder hellen Lichtquelle, nicht direkt in den Strahl. Auf dem Projektor angezeigt RG2 IEC 62471-5:2015 Hinweis zu Laser (für USA und Kanada) Dieser Projektor ist als ein Laserprodukt der Klasse 3R eingestuft und entspricht IEC 60825-1:2007.
  • Seite 7 Eine Betätigung der Bedienelemente oder Einstellungen, die nicht hierin angegeben sind, kann zur Exposition gegenüber gefährlicher Strahlung führen. Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany DEUTSCH - 7...
  • Seite 8 Wichtige Hinweise zur Sicherheit r Gefährdungsabstand (IEC 62471-5:2015) Der Abstand von der Projektionsobjektivoberfläche, bei dem das Ausmaß der Bestrahlung den anzuwendenden Expositionsgrenzwert erreicht hat, wird Gefahrenabstand (HD) oder Sicherheitsabstand genannt. Blicken Sie nicht von einem geringeren Augenabstand als dem genannten Gefahrenabstand in den Lichtstrahl (innerhalb des RG3-Bereichs).
  • Seite 9 Wichtige Hinweise zur Sicherheit Jede Abmessung innerhalb des Gefahrenabstands (innerhalb des RG3-Bereichs) für eine Kombination mit dem Projektionsobjektiv, bei der der Gefahrenabstand 1 m (39-3/8") übersteigt, ist wie folgt. (Einheit: m) Projektionsobjektiv Modell Nr. ET-DLE250 0,40 0,27 0,52 0,39 ET-DLE350 0,40 0,27 0,52...
  • Seite 10 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
  • Seite 11 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 12 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
  • Seite 13 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
  • Seite 14: Entfernen Der Batterien

    Wichtige Hinweise zur Sicherheit VORSICHT: r ZUBEHÖR Wenn Sie den Projektor für einen längeren Zeitraum nicht benutzen, entfernen Sie die Batterien aus der Fernbedienung. Die Nichtbeachtung dieser Sicherheitsmaßnahme führt dazu, dass die Batterie ausläuft, überhitzt, Feuer fängt oder explodiert, wodurch ein Feuer oder eine Verunreinigung der Umgebung entstehen kann. r WARTUNG Lassen Sie die Innenteile des Projektors nach jeweils ungefähr 20 000 Nutzungsstunden von Ihrem Händler reinigen.
  • Seite 15 BESTIMMTEN ZWECK. Bitte beachten Sie die detaillierten Geschäftsbedingungen, die in der mitgelieferten CD- ROM zu finden sind. Mindestens drei (3) Jahre ab Lieferung dieses Produkts stellt Panasonic allen Dritten, die sich über die nachstehenden Kontaktinformationen mit uns in Verbindung setzen, für einen Preis, der nicht mehr als unsere Kosten für die physische Erstellung der Quellcode-Distribution beträgt, eine vollständig maschinenlesbare...
  • Seite 16: Funktionen Des Projektors

    Funktionen des Projektors Kurzanleitung Einzelheiten finden Sie auf den entsprechenden Seiten. Hohe Luminanz und hoher Kontrast 1. Stellen Sie den Projektor auf. (x Seite 34) ▶ Mit einem einmaligen optischen System, das eine Laserlichtquelle der neuen Generation verwendet, und dem 2.
  • Seite 17: Kapitel 1 Vorbereitung

    Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. DEUTSCH - 17...
  • Seite 18: Vorsichtsmaßnahmen Beim Gebrauch

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Geplante Verwendung des Produkts Der Zweck des Projektors besteht darin, ein Videosignal von einem Bildgebungsgerät oder einem Computer auf einer Leinwand oder einer Oberfläche als Standbild oder bewegtes Bild zu projizieren. Vorsichtsmaßnahmen beim Transport f Wenn Sie den Projektor mit dem Standard-Zoomobjektiv gekauft haben, entfernen Sie vor der Verwendung das Objektivschutzmaterial und bewahren Sie es zur künftigen Verwendung auf.
  • Seite 19 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Orte mit starken Temperaturschwankungen wie in der Nähe von Lampen (Studiolampen): Dies verkürzt möglicherweise die Lebensdauer der Lichtquelle oder führt zu einer Verformung des Projektors aufgrund der Wärme, was Funktionsstörungen verursachen kann. Halten Sie sich an die Betriebstemperatur der Umgebung des Projektors. f In der Nähe von Hochspannungsleitungen oder Motoren: Dadurch könnte der Betrieb des Projektors beeinträchtigt werden.
  • Seite 20 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rVorsichtsmaßnahmen bei der Aufstellung des Projektors f Der Projektor kann verwendet werden, indem die Oberseite auf dem Boden platziert wird. Um das Verkratzen der Oberfläche während der Verwendung zu verhindern, wird empfohlen, ein ungefähr 20 mm (25/32") großes rechteckiges Stück Puffermaterial (wie ein Gummikissen) an den vier Ecken der Oberfläche anzubringen.
  • Seite 21: Sicherheit

    Ändern Sie Ihr Passwort regelmäßig. Ein Passwort kann im Menü [SICHERHEIT] → [SICHERHEITS PASSWORT ÄNDERN] eingestellt werden. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.
  • Seite 22: Digital Link

    „XTP-Transmitter“ von Extron Electronics), die denselben HDBaseT -Standard nutzen. Die Geräte anderer Hersteller, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der Panasonic-Website (https:// panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden.
  • Seite 23: Hinweise Für Den Betrieb

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Hinweise für den Betrieb rFür eine gute Bildqualität Damit Sie ein schönes Bild mit höherem Kontrast erhalten, bereiten Sie die Umgebung dementsprechend vor. Ziehen Sie Vorhänge oder Jalousien vor die Fenster und schalten Sie alle Lampen in der Nähe der Projektionsfläche aus, damit kein Licht von außen oder Licht aus Innenleuchten auf die Projektionsfläche scheint.
  • Seite 24: Zubehör

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Für Taiwan (N2QAYA000060) (K2CZ3YY00081) <1> 200 V - 240 V Objektivfassungsabdeckung <1>...
  • Seite 25: Sonderzubehör

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Hinweis f Der Typ und die Anzahl der mitgelieferten Netzkabel schwankt abhängig von dem Land oder der Region, wo Sie das Produkt gekauft haben. f Die Modellnummern des Zubehörs können ohne vorherige Ankündigung geändert werden. Sonderzubehör Sonderzubehör (Produktname) Modell Nr.
  • Seite 26: Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite Standby-Taste <v> Zahlentasten (<0> - <9>) Versetzt den Projektor in den Ausschaltzustand (Standby- Dient zur Eingabe einer Identifikationsnummer oder eines Modus), wenn der <MAIN POWER>-Schalter am Projektor im Passworts in einer Umgebung mit mehreren Projektoren.
  • Seite 27: Kapitel 1 Vorbereitung - Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor g Achten Sie darauf, die Batterien richtig einzusetzen. Weitere Anweisungen finden Sie in den Anweisungen zu Batterien unter „Wichtige Hinweise zur Sicherheit“. Warnaufkleber auf der Rückseite der Fernbedienung Hinweis f Wenn Sie die Fernbedienung nutzen, indem Sie sie direkt auf den Signalempfänger der Fernbedienung des Projektors richten, bedienen Sie die Fernbedienung in einem Abstand von etwa 30 m (98'5") oder weniger vom Signalempfänger der Fernbedienung.
  • Seite 28: Projektorgehäuse

    Kapitel 1 Vorbereitung — Über Ihren Projektor Projektorgehäuse Vorderseite Seite Rückseite Lichtquellenanzeige <LIGHT1> Unterseite Gibt den Status von Lichtquelle 1 an. Lichtquellenanzeige <LIGHT2> Gibt den Status von Lichtquelle 2 an. Temperaturanzeige <TEMP> Zeigt die Innentemperatur an. (Wird bei diesem Projektor nicht verwendet) Einstellbare Füße Zur Einstellung des Projektionswinkels.
  • Seite 29: Bedienfeld

    Kapitel 1 Vorbereitung — Über Ihren Projektor r Bedienfeld Einschalttaste <b> <MENU>-Taste Stellt den Projektor auf den Projektionsmodus ein, wenn der Zeigt das Hauptmenü an oder blendet es aus. (x Seite 78) <MAIN POWER>-Schalter am Projektor auf <ON> eingestellt ist Kehrt zum vorherigen Menü zurück, wenn das Untermenü und das Gerät ausgeschaltet wird (Standby-Modus).
  • Seite 30: Anschlüsse

    Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <REMOTE 1 IN>-Anschluss/<REMOTE 1 OUT>-Anschluss <SDI IN>-Anschluss Mit diesen Anschlüssen wird in einer Umgebung mit mehreren Dies ist der Anschluss zur Einspeisung des SDI-Signals. Projektoren die Fernbedienung für die serielle Steuerung <RGB 1 IN>-Anschlüsse (<R/P >, <G/Y>, <B/P >, <SYNC/ angeschlossen.
  • Seite 31: Vorbereiten Der Fernbedienung

    Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
  • Seite 32: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung

    Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Anschließen der Fernbedienung an den Projektor über ein Kabel Um mehrere Projektoren nebeneinander gleichzeitig mit einer Fernbedienung zu steuern, schließen Sie die Fernbedienung über ein im Handel erhältliches Kabel mit Stereo-Ministeckern (M3) unter Verwendung der <REMOTE 1 IN>-/<REMOTE 1 OUT>-Anschlüsse an.
  • Seite 33: Kapitel 2 Erste Schritte

    Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. DEUTSCH - 33...
  • Seite 34: Kapitel 2 Erste Schritte - Einrichtung

    Kapitel 2 Erste Schritte — Einrichtung Einrichtung Verwendbare Steckdose Dieser Projektor kann mit 100 V bis 240 V Wechselstrom als Stromversorgung betrieben werden. Eine geerdete Steckdose, die 15 A unterstützt, wird unabhängig von der Stromstärke benötigt. Die Form der verwendbaren Steckdose hängt von der Stromversorgung ab. Die folgenden Abbildungen zeigen Beispiele.
  • Seite 35 Kapitel 2 Erste Schritte — Einrichtung Deckenmontage und Projektion nach vorn Deckenmontage und Projektion von hinten (Verwendung der durchscheinenden Projektionsfläche) Menüoption Einstellwert Menüoption Einstellwert [FRONT/RÜCK] [FRONT] [FRONT/RÜCK] [RÜCK] [TISCH/DECKE] [AUTO] oder [DECKE] [TISCH/DECKE] [AUTO] oder [DECKE] Hochformateinstellung und Projektion nach vorne Portraiteinstellung und Projizieren von der Rückseite (Verwendung der durchscheinenden Projektionsfläche) Menüoption...
  • Seite 36: Die Teile Für Die Montage (Optional)

    Kapitel 2 Erste Schritte — Einrichtung Die Teile für die Montage (optional) Der Projektor kann an der Decke installiert werden, indem Sie die optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung)) und die Aufhängevorrichtung (Modell-Nr.: ET-PKD130B (Projektormontagehalterung)) kombinieren. f Verwenden Sie unbedingt die für diesen Projektor vorgesehene Aufhängevorrichtung.
  • Seite 37 Kapitel 2 Erste Schritte — Einrichtung *2 LW: Mindest-Projektionsabstand bei Verwendung des Zoomobjektivs LT: Größter Projektionsabstand bei Verwendung des Zoomobjektivs (Einheit: m) Projektionsobjektiv Modell Objektivvorwölbungsmaß (L1) (ungefährer Wert) Standard-Zoomobjektiv/ 0,043 ET-DLE170 ET-DLE055 0,027 ET-DLE060 0,104 ET-DLE085 0,084 ET-DLE105 0,088 ET-DLE150 0,044 ET-DLE250 0,045 ET-DLE350...
  • Seite 38 Kapitel 2 Erste Schritte — Einrichtung Achtung f Die Abmessung von L4 ist nicht der Abstand zwischen der hinteren Oberfläche des Projektors und der Wand, sondern der Abstand zwischen der hinteren Oberfläche des Projektors und der Projektionsfläche. Installieren Sie den Projektor mit 500 mm (19-11/16") oder mehr Platz zwischen der hinteren Oberfläche des Projektors und der Wand oder einem beliebigen Objekt, damit die Belüftung nicht versperrt wird.
  • Seite 39 Kapitel 2 Erste Schritte — Einrichtung Standardstatus Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKOR- wird verwendet gemeinsam verwendet REKT.] wird verwendet Projekti- onsobjektiv Vertikale Tra- Horizontale Vertikale Tra- Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Modell Nr. pezkorrektur Trapezkor- pezkorrektur Trapezkor- von R2/L2 von R3/L3 von R2/L2 von R3/L3...
  • Seite 40: Wenn Das Bildseitenverhältnis 16:10 Ist

    Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand jedes Projektionsobjektivs Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [GEOMETRIE] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Objektivtyp Zoomobjektiv Standard-...
  • Seite 41: Wenn Das Bildseitenverhältnis 16:9 Ist

    Kapitel 2 Erste Schritte — Einrichtung (Einheit: m) Objektivtyp Festobjektiv Projektionsobjektiv Modell Nr. ET-DLE055 ET-DLE035 Projektionsverhältnis 0,785:1 0,380:1 Abstand vom Projek- Projek- Höhen- Größe des projizierten Bilds Projektor bis zur tions- tions- position Projektionsfläche abstand abstand Höhe Breite Diagonal (SD) (L1) (L4) (A1) (SH)
  • Seite 42 Kapitel 2 Erste Schritte — Einrichtung (Einheit: m) Objektivtyp Zoomobjektiv Höhenposition (H) Projektionsobjektiv Modell Nr. ET-DLE250 ET-DLE350 ET-DLE450 Standard- Projektionsverhältnis 2,27-3,62:1 3,58-5,45:1 5,36-8,58:1 Zoomobjektiv/ Größe des projizierten Bilds Projektionsabstand (L) ET-DLE170/ ET-DLE085/ ET-DLE105/ ET-DLE060 Höhe Breite Min. Max. Min. Max. Min. Max.
  • Seite 43 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Objektivtyp Zoomobjektiv Standard- Projektionsobjektiv Modell Nr. Zoomobjektiv/ ET-DLE060 ET-DLE085 ET-DLE105 ET-DLE150 ET-DLE170 Projektionsverhältnis 2,06-2,90:1 0,724-0,965:1 0,943-1,18:1 1,18-1,59:1 1,56-2,27:1 Größe des projizierten Bilds Projektionsabstand (L) Höhe Breite Min. Max.
  • Seite 44: Formel Zum Berechnen Des Projektionsabstands Pro Projektionsobjektiv

    Kapitel 2 Erste Schritte — Einrichtung (Einheit: m) Objektivtyp Festobjektiv Projektionsobjektiv Modell Nr. ET-DLE055 ET-DLE035 Projektionsverhältnis 0,946:1 0,456:1 Abstand vom Projek- Projek- Höhen- Größe des projizierten Bilds Projektor bis zur tions- tions- position Projektionsfläche abstand abstand Höhe Breite Diagonal (SD) (L1) (L4) (A1) (SH)
  • Seite 45: Einstellung Der Einstellbaren Füße

    Kapitel 2 Erste Schritte — Einrichtung Formel für den Projektionsabstand (L) Projektionsobjektiv Modell Projektionsverhält- Seitenver- hältnis Min. (LW) Max. (LT) 3,58 - 5,45:1 16:10 = 3,1000 x SD - 0,1351 = 4,6843 x SD - 0,1346 ET-DLE350 3,58 - 5,45:1 16:9 = 3,1862 x SD - 0,1351 = 4,8146 x SD - 0,1346 4,30 - 6,55:1...
  • Seite 46: Abnehmen/Anbringen Des Projektionsobjektivs

    Bevor Sie das Projektionsobjektiv anbringen, nehmen Sie den Objektivdeckel ab, der am Projektionsobjektiv angebracht ist. f Panasonic übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Projektionsobjektiven entstehen, die nicht durch Panasonic hergestellt wurden. Benutzen Sie immer das Standard-Zoomobjektiv, das mit dem Projektor oder dem speziellen Projektionsobjektiv mitgeliefert wird.
  • Seite 47: Kapitel 2 Erste Schritte - Abnehmen/Anbringen Des Projektionsobjektivs

    Kapitel 2 Erste Schritte — Abnehmen/Anbringen des Projektionsobjektivs Anbringen des Projektionsobjektivs Befolgen Sie zum Anbringen des Projektionsobjektivs die folgenden Schritte. Führungsnut Führung (ii) Projektionsobjektiv Objektivfassungsabdeckung Abb. 1 Abb. 2 Abb. 3 Entfernen Sie die Objektivfassungsabdeckung, richten Sie die Projektionsobjektivführung an der Führungsnut des Projektors aus und setzen Sie das Objektiv bis zum Ende ein.
  • Seite 48: Kapitel 2 Erste Schritte - Anschließen

    Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.
  • Seite 49: Anschlussbeispiel: Av-Geräte

    Kapitel 2 Erste Schritte — Anschließen <DVI-D IN>-Anschluss Stiftzuweisungen und Signalnamen Außenansicht Stiftnr. Signalname Stiftnr. Signalname T.M.D.S-Daten 2- (13) ― T.M.D.S-Daten 2+ (14) +5 V T.M.D.S-Daten-2/4-Abschirmung (15) ― (16) Hot Plug-Erkennung (24) (17) (17) ― T.M.D.S-Daten 0- DDC-Taktgeber (18) T.M.D.S-Daten 0+ (16) DDC-Daten (19)
  • Seite 50: Für Den -Anschluss

    Kapitel 2 Erste Schritte — Anschließen Für den <SDI IN>-Anschluss Digital-Videorecorder für gewerbliche Nutzung SD-SDI-Signal, HD-SDI-Signal oder 3G-SDI-Signal Hinweis f Die Einstellung des Menüs [ANZEIGE OPTION] → [SDI IN] ist möglicherweise abhängig von dem verbundenen externen Gerät notwendig. f Verwenden Sie ein Verbindungskabel mit 5C-FB oder höher (wie 5C-FB oder 7C-FB) oder Belden 1694A oder höher, um das Bild richtig zu übertragen.
  • Seite 51: Anschlussbeispiel Unter Verwendung Von Digital Link

    Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel unter Verwendung von DIGITAL LINK Die Doppelkabeltransmitter, die auf dem Kommunikationsstandard HDBaseT basieren, etwa das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G), verwenden Doppelkabel zum Übertragen von Eingangsbild-, Ethernet- und seriellen Steuersignalen, und der Projektor kann diese digitalen Signale am <DIGITAL LINK/LAN>-Anschluss einspeisen.
  • Seite 52: Anschlussbeispiel, Wenn Die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion Verwendet Wird

    1080/60p (1 920 x 1 080 Punkte, Pixeltaktfrequenz 148,5 MHz) für die Verbindungsart für große Reichweite. Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindungen mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...
  • Seite 53: Anschlussbeispiel

    Kapitel 2 Erste Schritte — Anschließen r Anschlussbeispiel Schließen Sie alle zu verbindenden Projektoren in einer Schleife durch eine Verkettungsverbindung an, wenn die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion verwendet werden soll. Die Anzahl der verbundenen Projektoren ist auf maximal 64 Projektoren begrenzt. Verbindungskabel (ungekreuzt, alle angeschlossen) Verbindungskabel (ungekreuzt, alle angeschlossen) Anschlüsse des ersten Projektors Anschlüsse des zweiten Projektors...
  • Seite 54: Kapitel 3 Grundlegende Bedienung

    Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. 54 - DEUTSCH...
  • Seite 55: Ein-/Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher am <AC IN>-Anschluss des Projektors eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das mitgelieferte Netzkabel an den Projektor anschließen.
  • Seite 56: Betriebsanzeige

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Das Netzkabel lösen Für Indien (wenn das Netzkabel mit der Sperrtaste verwendet wird) Sperrtaste Abb. 1 Abb. 2 Prüfen Sie, dass der <MAIN POWER>-Schalter auf der Seite des Projektorgehäuses auf der <OFF>- Seite steht, und trennen Sie den Netzstecker von der Steckdose. Heben Sie die Netzkabelhalterung an, mit der das Netzkabel fixiert ist.
  • Seite 57 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Die Stromversorgung ist ausgeschaltet. (Standby-Modus) Die Projektion wird gestartet, wenn die Einschalttaste <b> gedrückt wird. f Die Einstellung des Projektors ist wie folgt. Leuchtet g Das Menü [PROJEKTOR EINSTELLUNGEN] → [SCHNELLSTARTMODUS] ist auf [AUS] eingestellt.
  • Seite 58: Einschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Einschalten des Projektors Wenn Sie das optionale Projektionsobjektiv verwenden, bringen Sie das Projektionsobjektiv an, bevor Sie den Projektor einschalten. Nehmen Sie zunächst den Objektivdeckel ab. Schließen Sie das Netzkabel an den Projektor an. Schließen Sie den Netzstecker an eine Steckdose an.
  • Seite 59: Bei Anzeige Des Bildschirms Für Ersteinstellungen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Bei Anzeige des Bildschirms für Ersteinstellungen Wenn der Projektor zum ersten Mal nach dem Kauf eingeschaltet wird sowie wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [ALLE BENUTZERDATEN] ausgeführt wird, werden nach Beginn der Projektion der Fokus-Einstellungsbildschirm und dann der [WERKSEINSTELLUNG]-Bildschirm angezeigt.
  • Seite 60: Anfangseinstellung (Bedienungseinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Bedienungseinstellung) Stellen Sie die Elemente für das Bedienverfahren abhängig von der Dauer der Anwendung und der Nutzung des Projektors ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü...
  • Seite 61 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Bedienung Einstellung Regelbereich Drücken Sie w. Erhöht die Höchstgrenze der Helligkeitskorrektur. 8,0 % - 100,0 % Drücken Sie q. Verringert die Höchstgrenze der Helligkeitskorrektur. Drücken Sie as, um [LICHTLEISTUNG] auszuwählen. Drücken Sie zum Einstellen qw. Einstellung Bedienung Regelbereich...
  • Seite 62: Anfangseinstellung (Installationseinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Installationseinstellung) Legen Sie [FRONT/RÜCK] und [TISCH/DECKE] unter [PROJEKTIONSARTEN] abhängig vom Installationsmodus fest. Beziehen Sie sich für Einzelheiten auf „Installationsmodus“ (x Seite 34). Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] →...
  • Seite 63: Anfangseinstellung (Bildschirmeinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Bildschirmeinstellung) Stellen Sie das Projektionsflächenformat (Seitenverhältnis) und die Anzeigeposition des Bildes ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü [ANZEIGE OPTION] → [BILD-EINSTELLUNGEN] ändern. Drücken Sie qw, um die Einstellung umzuschalten.
  • Seite 64: Anfangseinstellung (Zeitzone)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Zeitzone) Stellen Sie [ZEITZONE] in Übereinstimmung mit dem Land oder der Region ein, wo Sie den Projektor benutzen. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [DATUM UND UHRZEIT] ändern. Die aktuellen Einstellungen werden unter [ORTS DATUM] und [ORTSZEIT] angezeigt.
  • Seite 65: Einstellungen Vornehmen Und Elemente Auswählen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Einstellungen vornehmen und Elemente auswählen Es wird empfohlen, die Scharfstellung durchzuführen, wenn das Fokustestbild 30 Minuten angezeigt wurde. Einzelheiten zum Testbild finden Sie unter „Menü [TESTBILDER]“ (x Seite 151). 1) 5) 7) 8) 9) 1) 8) 7) 9) Drücken Sie die <FOCUS>-Taste, um die Bildschärfe der Projektion grob einzustellen.
  • Seite 66: Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Standby-Taste <v>. f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. (Oder drücken Sie erneut die Standby-Taste <v>.) f Die Projektion des Bildes wird beendet und die Betriebsanzeige <ON (G)/STANDBY (R)>...
  • Seite 67: Kapitel 3 Grundlegende Bedienung - Projizieren

    Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Verbindung des externen Geräts (x Seite 48) und den Netzkabelanschluss (x Seite 55) und schalten Sie das Gerät (x Seite 58), um die Projektion zu beginnen. Wählen Sie das zu projizierende Bild aus und passen Sie die Darstellung der Projektion an.
  • Seite 68: Anpassen Des Fokus, Des Zooms Und Der Objektivverschiebung

    Kapitel 3 Grundlegende Bedienung — Projizieren Anpassen des Fokus, des Zooms und der Objektivverschiebung Passen Sie den Fokus, den Zoom und die Objektivverschiebung an, wenn das auf die Projektionsfläche projizierte Bild oder die Position verschoben ist, obwohl der Projektor und die Projektionsfläche korrekt positioniert sind. f Wenn das folgende Projektionsobjektiv verwendet wird, beachten Sie auch „Anpassen des Fokusausgleichs“...
  • Seite 69: Anpassen Des Fokusausgleichs

    Kapitel 3 Grundlegende Bedienung — Projizieren Anpassen des Fokusausgleichs Durch die Änderung der Projektionsgröße kann der Fokusausgleich in der Mitte und Peripherie des Bildes verloren gehen. f Wenn das Projektionsobjektiv verwendet wird, kann der Fokusausgleich in der Mitte und Peripherie der Projektion auf der Projektionsobjektivseite angepasst werden.
  • Seite 70: Einstellen Des Objektivtyps

    Kapitel 3 Grundlegende Bedienung — Projizieren Drehen Sie den Umfangsfokussierring mit der Hand, um die Schärfe in der Peripherie des Bildschirms anzupassen. Peripheriescharfstellring Überprüfen Sie die Scharfeinstellung in der Mitte des Bildes erneut und nehmen Sie Feineinstellungen vor. Hinweis f Die Größe und die Skalierung der Projektion, die auf dem Peripheriescharfstellring gezeigt werden, sind ein ungefährer Richtwert. f Setzen Sie das Menü...
  • Seite 71 Kapitel 3 Grundlegende Bedienung — Projizieren Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OBJEKTIV] wird angezeigt. Drücken Sie as, um [OBJEKTIV-AUSGANGSPOSITION] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und dann die <ENTER>-Taste. f [SICHERE DATEN] wird im Bildschirm [AUSGANGSPOSITION] angezeigt und das Projektionsobjektiv wird in die Ursprungsposition verschoben.
  • Seite 72: Objektivverschiebungsbereich

    Kapitel 3 Grundlegende Bedienung — Projizieren Objektivverschiebungsbereich Der Projektor kann, basierend auf der Position der Projektion in der Ausgangsposition (Standardprojektionsposition), die Position der Projektion innerhalb des Objektivverschiebungsbereichs für jedes Projektionsobjektiv anpassen. Führen Sie die Objektivverschiebungseinstellung innerhalb des Bereichs durch, der in der folgenden Abbildung angezeigt wird.
  • Seite 73: Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z.B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild verschwindet. f Dieser Vorgang kann auch unter Verwendung der <SHUTTER>-Taste auf dem Bedienfeld durchgeführt werden.
  • Seite 74: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der automatischen Einstellfunktion Die Bildposition bei Einspeisung des DVI-D-/HDMI-Signals oder die Auflösung, Taktphase und Bildposition bei Einspeisung des analogen RGB-Signals können automatisch angepasst werden. (Das analoge RGB-Signal ist ein Signal mit Punktstruktur, ähnlich wie ein Computersignal.) Es wird empfohlen, ein Bild mit hellen weißen Randbegrenzungen und kontrastreichen Schwarzweiß-Zeichen einzugeben, wenn die automatische Anpassung durchgeführt wird.
  • Seite 75: Verwendung Der Statusfunktion

    Eingangssignal anzuzeigen, bevor Sie verschiedene Einstellungen durchführen. Verwendung der Statusfunktion Zeigen Sie den Status des Projektors an. -Taste Drücken Sie die <STATUS>-Taste. f Der Bildschirm [STATUS] wird angezeigt. STATUS PROJEKTOR MODEL PT-RZ120 SERIEN NUMMER 123456789012 BETRIEBSSTUNDEN 10000h LAMP.-BETRIEBSSTUNDEN 10000h / 10000h DURCHGEHENDE LEUCHTZEIT...
  • Seite 76 Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Hinweis f Wenn die Identifikationsnummer der Fernbedienung auf [0] eingestellt ist, können Sie den Projektor unabhängig von der Identifikationsnummerneinstellung am Projektorgehäuse so steuern, als ob [ALLE] eingestellt wäre. f Stellen Sie die Identifikationsnummer des Projektorgehäuses über das Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTOR ID] ein. 76 - DEUTSCH...
  • Seite 77: Kapitel 4 Einstellungen

    Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 77...
  • Seite 78: Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
  • Seite 79: Kapitel 4 Einstellungen - Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
  • Seite 80: Untermenü

    Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption [EINFACH]-Modus Seite [POSITION] [ERWEITERTES MENÜ] ― [MENUE SPRACHE(LANGUAGE)] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] ― [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. Die Menüoption mit l in der Modusspalte [EINFACH] zeigt an, dass diese im Menübildschirm (OSD) angezeigt wird, wenn das Menü...
  • Seite 81 Kapitel 4 Einstellungen — Menünavigation [ERWEITERTES MENÜ] Untermenüoption Werkseinstellung [EINFACH]-Modus Seite [DIGITAL CINEMA REALITY] [AUTO] ― [BLANKING] ― ― [AUFLOESUNG] ― ― [CLAMP POSITION] [24] ― [EDGE BLENDING] [AUS] ― [HALBBILD LAUFZEIT] [NORMAL] ― [RASTER POSITION] ― ― *1 Hängt vom Signaleingang ab. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 104) [ANZEIGE OPTION]...
  • Seite 82 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung [EINFACH]-Modus Seite [START MODUS] [LETZTE EINST.] ― [EINST. STARTVORGANG] [LETZTE NUTZUNG] ― [DATUM UND UHRZEIT] ― [PLANUNG] [AUS] ― [MULTI PROJECTOR SYNC] ― ― [RS-232C] ― [REMOTE2 MODUS] [STANDARD] ― [FUNKTIONSTASTEN MENÜ] ― ― [STATUS] ―...
  • Seite 83: Kapitel 4 Einstellungen - Menü [Bild]

    Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
  • Seite 84: [Farbe]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw oder die <ENTER>-Taste. f Der [HELLIGKEIT]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projek- Drücken Sie w. tion.
  • Seite 85 Kapitel 4 Einstellungen — Menü [BILD] f Dieses Element ist fest auf [ANWENDER1] eingestellt, wenn das Menü [ANZEIGE OPTION] → [COLOR MATCHING] auf eine andere Option als [AUS] eingestellt ist. f Die numerischen Werte der Farbtemperatur sind Richtlinien. Einstellen des gewünschten Weißabgleichs Drücken Sie as, um [FARBTON] auszuwählen.
  • Seite 86: [Weiss Gain]

    Kapitel 4 Einstellungen — Menü [BILD] f Die Daten werden nicht überschrieben, wenn [ABBRECHEN] mit qw ausgewählt und die <ENTER>-Taste gedrückt wird. f Der Bildschirm [WEISSWERT] wird angezeigt. Drücken Sie as, um [ROT], [GRÜN] oder [BLAU] auszuwählen. Drücken Sie qw, um die Stufe anzupassen. Hinweis f Stellen Sie [FARBTON] richtig ein.
  • Seite 87: [System Daylight View]

    Kapitel 4 Einstellungen — Menü [BILD] [STANDARD] Werkseitige Standardeinstellung. Verwendet die Gammadaten, die vom Benutzer registriert wurden. [ANWENDER] (Die Registrierung benötigt eine separate Software. Wenden Sie sich an Ihren Händler.) [1.8] [2.0] Nehmen Sie die Einstellungen nach Ihren Vorstellungen vor. [2.2] Ändern des [ANWENDER]-Namens Drücken Sie as, um [GAMMA] auszuwählen.
  • Seite 88: [Rauschunterdrückung]

    Kapitel 4 Einstellungen — Menü [BILD] [RAUSCHUNTERDRÜCKUNG] Sie können das Rauschen verringern, wenn das Eingangsbild schlecht ist und Rauschen im Bildsignal auftritt. Drücken Sie as, um [RAUSCHUNTERDRÜCKUNG] auszuwählen. Drücken Sie die qw oder die <ENTER>-Taste. f Der [RAUSCHUNTERDRÜCKUNG]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element zu ändern.
  • Seite 89 Kapitel 4 Einstellungen — Menü [BILD] Einstellungselement Einzelheiten Passt die Lichtquelle an, wenn der Helligkeitspegel des einge- [HELL-SIGNALPEGEL] speisten Videosignals unter den eingestellten Wert sinkt. Je höher (Einstellung des Helligkeits- der Wert, desto größer der Bereich zur Helligkeitsanpassung der pegels des Signals, ab dem [6%] - [50%] Lichtquelle .
  • Seite 90: [System Auswahl]

    Kapitel 4 Einstellungen — Menü [BILD] [SYSTEM AUSWAHL] Der Projektor erkennt automatisch das Eingangssignal. Sie können die Systemmethode aber auch manuell einstellen, wenn ein instabiles Signal eingespeist wird. Stellen Sie die Systemmethode passend zum Eingangssignal ein. Drücken Sie as, um [SYSTEM AUSWAHL] auszuwählen. Drücken Sie die <ENTER>-Taste.
  • Seite 91: Srgb-Kompatibles Video

    Kapitel 4 Einstellungen — Menü [BILD] sRGB-kompatibles Video sRGB ist ein internationaler Standard (IEC61966-2-1) für die Farbwiedergabe, der von IEC (International Electrotechnical Commission) festgelegt wurde. Nehmen Sie die in den folgenden Schritten beschriebenen Einstellungen vor, um eine möglichst originalgetreue, sRGB-konforme Farbwiedergabe zu erzielen. Stellen Sie [COLOR MATCHING] auf [AUS] ein.
  • Seite 92: Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78). Hinweis f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung, das Seitenverhältnis und die Taktphase vom Menü...
  • Seite 93: Kapitel 4 Einstellungen - Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Der Projektor identifiziert die Video-ID (VID), die in die Videosignale eingebettet ist, und zeigt das Bild [AUTO] mit automatischer Umschaltung der Bildschirmgrößen zwischen 4:3 und 16:9 an. Diese Funktion ist für 480/60i- und 480/60p-Signale wirksam.
  • Seite 94: [Clock Phase]

    Kapitel 4 Einstellungen — Menü [POSITION] Hinweis f Wenn das Menü [POSITION] → [BILDFORMAT] auf [DIREKT] eingestellt ist, kann [ZOOM] nicht angepasst werden. Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ZOOM] wird angezeigt. Drücken Sie as, um [MODUS] auszuwählen.
  • Seite 95: [Geometrie]

    Kapitel 4 Einstellungen — Menü [POSITION] [GEOMETRIE] Sie können verschiedene Typen der Verzerrung in einem projizierten Bild korrigieren. Die einzigartige Bildverarbeitungstechnologie ermöglicht es, ein rechteckiges Bild auf eine besonders geformte Projektionsfläche zu projizieren. Drücken Sie as, um [GEOMETRIE] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 96 Kapitel 4 Einstellungen — Menü [POSITION] [KRÜMMUNGSKORREKT.] [LENS THROW RATIO] Stellen Sie das Projektionsverhältnis ein. Wählen Sie einen Wert nah am tatsächlichen Projektionsabstand aus, der hier durch Breite der Projektion geteilt wird. [V-TRAPEZKORREKTUR] [H-TRAPEZKORREKTUR] [V-BOGENVERZERRUNG] [H-BOGENVERZERRUNG] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] [SEITENVERHÄLTNIS BEIBEHALTEN] Wählen Sie [EIN], um die Korrektur bei Beibehaltung des Seitenverhältnisses durchzuführen. Einstellen von [ECKEN-KORREKTUR] Drücken Sie as, um [GEOMETRIE] auszuwählen.
  • Seite 97 Kapitel 4 Einstellungen — Menü [POSITION] Anpassen auf die gewünschte Linearität Drücken Sie as, um [GEOMETRIE] auszuwählen. Drücken Sie qw, um [ECKEN-KORREKTUR] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GEOMETRIE:ECKEN-KORREKTUR] wird angezeigt. Drücken Sie as, um [LINEARITÄT] auszuwählen. Drücken Sie qw, um [MANUELL] auszuwählen. Drücken Sie die <ENTER>-Taste.
  • Seite 98: Menü [Erweitertes Menü]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78).
  • Seite 99: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Austastungskor- Option Bedienung Einstellung Regelbereich rektur Der Austastbereich Drücken Sie q. bewegt sich aufwärts. Oberer Bildschirm- [OBEN] rand Der Austastbereich Drücken Sie w. bewegt sich abwärts. Oben und unten 0 - 1 198 Der Austastbereich Drücken Sie w.
  • Seite 100: [Edge Blending]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Status Faustregel für einen optimalen Wert Regelbereich Der schwarze Bereich ist Der Punkt, an dem die Stumpfheit des schwarzen Bereichs sich am stumpf. meisten verbessert, ist der optimale Wert. 1 - 255 Der Punkt, an dem der grüne Bereich schwarz wird und die Stumpf- Der schwarze Teil ist grün.
  • Seite 101 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie qw, um zu [EIN] umzuschalten. f Eine Markierung für die Einstellung der Bildposition wird angezeigt. Die Position, an der die roten und grünen Linien sich überlagern, um die Projektoren zusammenzuführen, ist der optimale Punkt. Stellen Sie unbedingt die Korrekturbreite ein, damit die Projektoren mit dem gleichen Wert zusammengeführt werden können.
  • Seite 102: [Halbbild Laufzeit]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 23) Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ÜBERDECKTER SCHWARZWERT] wird angezeigt. f [ROT], [GRÜN] und [BLAU] können einzeln angepasst werden, wenn [INTERLOCKED] auf [AUS] eingestellt ist. 24) Drücken Sie as, um eine Option auszuwählen, und drücken Sie qw, um die Einstellung anzupassen.
  • Seite 103: [Raster Position]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [RASTER POSITION] Hiermit kann die Bildposition innerhalb des Anzeigebereichs nach Belieben bewegt werden, wenn das Eingangsbild nicht den gesamten Anzeigebereich verwendet. Drücken Sie as, um [RASTER POSITION] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RASTER POSITION] wird angezeigt. Drücken Sie asqw, um die Position einzustellen.
  • Seite 104: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]

    Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
  • Seite 105: Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78).
  • Seite 106: Kapitel 4 Einstellungen - Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
  • Seite 107: [Bild-Einstellungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILD-EINSTELLUNGEN] Stellen Sie die Projektionsgröße ein. Nehmen Sie eine Korrektur auf die optimale Bildposition für die gegebene Projektionsfläche vor, wenn sich das Seitenverhältnis eines projizierten Bildes ändert. Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich.
  • Seite 108: Position Automatisch Anpassen

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Fahren Sie mit Schritt 7) fort, wenn [STANDARD] oder [BREIT] ausgewählt ist. f Fahren Sie mit Schritt 5) fort, wenn [ANWENDER] ausgewählt ist. Drücken Sie as zur Auswahl von [ANZEIGEPIXEL] und drücken Sie qw, um [ANZEIGEPIXEL] an die Horizontalauflösung der Signalquelle anzupassen.
  • Seite 109 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [MODUS BACKUP-EINGANG] wird angezeigt. Drücken Sie as, um die Eingangskombination auszuwählen, und drücken Sie die <ENTER>-Taste. Primärer Eingang Sekundärer Eingang Einzelheiten [AUS] Deaktiviert die Backup-Funktion. [DVI-D] [HDMI] [SDI] [DVI-D] Aktiviert die Backup-Funktion.
  • Seite 110: Verwendung Des Dvi-D-Eingangs Und Hdmi-Eingangs

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Primärer Eingang Sekundärer Eingang [SDI] [DVI-D]/[HDMI] 3G-SDI 1080/24p RGB 1080/24p RGB 3G-SDI 1080/25p RGB 1080/25p RGB 3G-SDI 1080/30p RGB 1080/30p RGB 3G-SDI 1080/60p YP 4:2:2 1080/60p YP 4:4:4 3G-SDI 1080/50p YP 4:2:2 1080/50p YP 4:4:4 Verwendung des DVI-D-Eingangs und HDMI-Eingangs Drücken Sie as, um [EINSTELLUNG BACKUP-EINGANG] auszuwählen.
  • Seite 111: Ändern Des Begrenzungswerts Eines Eingespeisten Synchronisationssignals

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Ändern des Begrenzungswerts eines eingespeisten Synchronisationssignals Drücken Sie as, um [RGB IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RGB IN] wird angezeigt. Drücken Sie as, um [RGB1 SYNC SCHNITT LEVEL] oder [RGB2 SYNC SCHNITT LEVEL] auszuwählen.
  • Seite 112: [Dvi-D In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Der Computer, das Videogerät oder der Projektor, die Sie verwenden, müssen nach der Einstellung möglicherweise aus- und wieder eingeschaltet werden. f Die Ausgabe mit der eingestellten Auflösung oder vertikalen Abtastfrequenz ist abhängig vom verwendeten Computer oder Videogerät unter Umständen nicht möglich.
  • Seite 113: [Hdmi In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Standardeinstellung. [ANPASS. AN BILDSCHIRM] Ändert die EDID-Daten gemäß der [BILDSCHIRMFORMAT]-Einstellung. [ANWENDER] Stellt die Elemente [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] auf EDID ein. f Fahren Sie mit Schritt 10) fort, wenn [STANDARD] oder [ANPASS.
  • Seite 114 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Die optimale Einstellung schwankt abhängig von der Ausgabeeinstellung des verbundenen externen Gerätes. Beziehen Sie sich bezüglich des Ausgangs des externen Geräts auf die Bedienungsanleitung des externen Geräts. f Der HDMI-Signalpegel wird für 30 Eingangsbits angezeigt. Einstellen von [EDID-AUSWAHL] unter [HDMI IN] Drücken Sie as, um [HDMI IN] auszuwählen.
  • Seite 115: [Digital Link In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen. f Wählen Sie [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn etwas anderes als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
  • Seite 116 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Schaltet entsprechend dem 4K-Videosignal (maximal 4 096 x 2 160 Punkte, maximale vertikale [4K/60p] Abtastfrequenz 60 Hz) zu EDID um. Schaltet entsprechend dem 4K-Videosignal (maximal 4 096 x 2 160 Punkte, maximale vertikale [4K/30p] Abtastfrequenz 30 Hz) zu EDID um.
  • Seite 117: [Sdi In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Der Computer, das Videogerät oder der Projektor, die Sie verwenden, müssen nach der Einstellung möglicherweise aus- und wieder eingeschaltet werden. f Die Ausgabe mit der eingestellten Auflösung oder vertikalen Abtastfrequenz ist abhängig vom verwendeten Computer oder Videogerät unter Umständen nicht möglich.
  • Seite 118: Einstellen Von [Farbtiefe]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [FARBTIEFE] Drücken Sie as, um [SDI IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SDI IN] wird angezeigt. Drücken Sie as, um [FARBTIEFE] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 119: Einstellen Von [Osd Anordnung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [OSD-DREHUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Der Bildschirm wird nicht gedreht. [NACH RECHTS] Der Bildschirm wird um 90°...
  • Seite 120: Einstellen Von [Warnhinweis]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [EINGABEFÜHRUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Zeigt die Eingänge an. [AUS] Blendet den Eingangsüberblick aus.
  • Seite 121: [Hintergrund]

    Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Um das [LOGO BENUTZER]-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). [STARTBILD] Stellen Sie die Logo-Anzeige ein, wenn das Gerät eingeschaltet ist.
  • Seite 122: [Gleichmäßigkeit]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [GLEICHMÄßIGKEIT] Korrigieren Sie Unregelmäßigkeiten in Helligkeit und Farbe auf der gesamten Projektionsfläche. Einstellung jeder Farbe Drücken Sie as, um [GLEICHMÄßIGKEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GLEICHMÄßIGKEIT] wird angezeigt. Drücken Sie as, um [WEISS], [ROT], [GRÜN] oder [BLAU] zu wählen. Drücken Sie qw, um den Pegel einzustellen.
  • Seite 123: Einstellen Von [Beim Startvorgang]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERSCHLUSS EINSTELLUNGEN] wird angezeigt. Drücken Sie as, um [ZEIT DER EINBLENDUNG] oder [ZEIT DER AUSBLENDUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. Option Einstellung [AUS] Stellt kein Ein- und Ausblenden ein.
  • Seite 124: [Standbild]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss- Synchronisierungsfunktion verwendet wird. [MASTER] Stellen Sie dieses Element nur auf einem Projektor ein, der die Synchronisierungsquelle der Ver- schlussbedienung innerhalb der verknüpften Projektoren wird. Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss- Synchronisierungsfunktion verwendet wird.
  • Seite 125: Anpassen Der Wellenform

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUS] Zeigt die Eingangssignalanzeige nicht an. [EIN] Zeigt die Eingangssignalanzeige an. Drücken Sie die <MENU>-Taste zweimal, um die Angaben zu löschen. Drücken Sie as, um eine beliebige horizontale Linie auszuwählen. Drücken Sie die <ENTER>-Taste, um die ausgewählte Linie entweder zu Luminanz, Rot, Grün oder Blau umzuschalten.
  • Seite 126: [Abschalting Der Rgb Farben]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Bestätigen Sie, dass die Einstellung [SIGNALPEGEL] des Eingangssignals korrekt ist, bevor Sie den Schwarzpegel anpassen. Bestätigen Sie die Einstellung [SIGNALPEGEL] im Menü [ANZEIGE OPTION] → [DVI-D IN]/[HDMI IN]/[DIGITAL LINK IN]/[SDI IN] → [SIGNALPEGEL].
  • Seite 127: Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78).
  • Seite 128: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Siehe „Neigungswinkel-Sensor“ (x Seite 35) für Einzelheiten zum Bereich der Stellungen an, die der eingebaute Neigungswinkelsensor erkennen kann. [OBJEKTIV] Führen Sie die Einstellung und die Bedienung für das Projektionsobjektiv durch. [OBJEKTIV-TYP] Wenn der Projektor zum ersten Mal verwendet wird oder wenn das Projektionsobjektiv ersetzt wird, überprüfen Sie die Einstellung in [OBJEKTIV-TYP].
  • Seite 129: [Betriebseinstellung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OBJEKTIV] wird angezeigt. Drücken Sie as, um [KALIBRIERUNG DES OBJEKTIVS] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. f Die Objektivkalibrierung wird gestartet.
  • Seite 130: Einstellen Von [Lichtleistung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. Hinweis f Die Einstellung [BETRIEBSMODUS] kehrt nicht zur Standardeinstellung zurück, auch wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] →...
  • Seite 131: Wechselbeziehung Von Luminanz Und Laufzeit

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. Hinweis f [LICHTLEISTUNG] kann für jedes Einstellungselement von [BETRIEBSMODUS] einzeln angepasst werden. f Wenn Sie mehrere Projektionsflächen mit mehreren Projektoren konfigurieren, können Sie Einheitlichkeit der Helligkeit zwischen mehreren Projektionsflächen erzielen, indem Sie [LICHTLEISTUNG] anpassen.
  • Seite 132: [Helligkeitsregler]

    Synchronisiert neun oder mehr Projektoren unter Verwendung eines Computers und der speziellen [PC] Software „Multi Monitoring & Control Software“ *1 „Multi Monitoring & Control Software“ kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). f Fahren Sie mit Schritt 9) fort, wenn [PC] ausgewählt ist. Drücken Sie as, um [VERBINDEN] auszuwählen.
  • Seite 133 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [GRUPPE A] Führt eine Korrektur durch den Helligkeitssensor an mehreren Projektoren synchronisiert durch. [GRUPPE B] Innerhalb desselben Subnetzwerks können mithilfe der Netzwerkfunktion bis zu vier Gruppen (A bis [GRUPPE C] D) eingerichtet werden. [GRUPPE D] Bis zu acht Projektoren können in einer Gruppe registriert und synchronisiert werden.
  • Seite 134: Anzeigen Von [Status Helligkeitseinstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Einstellung [KALIBRIERUNGSINFORMATIONEN] wird dann übernommen, wenn das Element unter Verwendung von qw umgeschaltet wird. Anzeigen von [STATUS HELLIGKEITSEINSTELLUNGEN] Zeigen Sie den Helligkeitsregelungsstatus an. Drücken Sie as, um [HELLIGKEITSREGLER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HELLIGKEITSREGLER] wird angezeigt.
  • Seite 135: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung

    Es gibt ein Problem mit dem Helligkeits-Sensor. Wenn Probleme auch nach dem Einschalten wei- [HELLIGKEITSSENSOR FEHLER] ter bestehen, wenden Sie sich an Ihren Händler. *1 „Multi Monitoring & Control Software“ kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). Hinweis f Wenn die synchronisierten Projektoren nicht in der Liste angezeigt werden, überprüfen Sie Folgendes: g Gibt es Geräte mit der gleichen IP-Adresse im Netzwerk?
  • Seite 136: [Bereitschafts Modus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Stellen Sie [BETRIEBSMODUS] jedes Projektors auf die gleiche Einstellung ein. (x Seite 129) Legen Sie [SUBNET-MASKE] und [IP ADRESSE] bei jedem Projektor fest. f Um über das Netzwerk zu kommunizieren, müssen Sie den Wert [SUBNET-MASKE] für alle Projektoren gleich und den Wert [IP ADRESSE] für alle Projektoren unterschiedlich einstellen.
  • Seite 137: [Auto-Abschaltung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [AUS] Deaktiviert die Funktion [SCHNELLSTARTMODUS]. Aktiviert nach dem Eintreten des Projektors in den Standbymodus die Funktion [SCHNELLSTART- MODUS], bis die festgelegte Zeit abgelaufen ist, die unter [GÜLTIGER ZEITRAUM] eingestellt wurde. [EIN] Die Zeit bis zum Beginn der Projektion nach dem Einschalten wird verringert, solange die Funktion [SCHNELLSTARTMODUS] aktiv ist.
  • Seite 138: [Start Modus]

    Stellt den Eingang auf DIGITAL LINK ein. [SDI] Stellt den Eingang auf SDI ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um. *1 Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am Projektor angeschlossen ist, wird sein Eingangsname automatisch an [EINGANG1] bis [EINGANG10] übernommen.
  • Seite 139: Manuelles Einstellen Von Datum Und Uhrzeit

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Manuelles Einstellen von Datum und Uhrzeit Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATUM UND UHRZEIT] wird angezeigt. Drücken Sie as, um [UHR EINSTELLEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [UHR EINSTELLEN] wird angezeigt.
  • Seite 140: Einstellen Eines Programms

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Wenn [PLANUNG] auf [EIN] eingestellt ist, während das Menü [PROJEKTOR EINSTELLUNGEN] → [BEREITSCHAFTS MODUS] auf [ECO] gesetzt ist, wird die Einstellung [BEREITSCHAFTS MODUS] zwangsläufig auf [NORMAL] umgeschaltet und die Einstellung kann nicht in [ECO] geändert werden. Die Einstellung [BEREITSCHAFTS MODUS] ändert sich auch dann nicht wieder zurück, wenn in diesem Zustand [PLANUNG] auf [AUS] eingestellt wird.
  • Seite 141: [Multi Projector Sync]

    [SDI] Schaltet den Eingang auf SDI um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. [NORMAL] Gibt der Luminanz Vorrang. Steuert die Leistung, um die Nutzungsdauer der Lichtquelle mit [ECO] höherer Luminanz zu erhöhen.
  • Seite 142: Einstellen Der Kontrast-Synchronisierungsfunktion

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion können gleichzeitig verwendet werden. f Die Menüoptionen im Menü [PROJEKTOR EINSTELLUNGEN] → [MULTI PROJECTOR SYNC] sind dieselben wie die folgenden Einstellungselemente. g Das Menü [BILD] → [DYNAMISCHER KONTRAST] → [ANWENDER] → [MULTI PROJECTOR SYNC] g Das Menü...
  • Seite 143: [Rs-232C]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [MODUS] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion und die Verschluss- [AUS] Synchronisierungsfunktion nicht verwendet werden. Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss- Synchronisierungsfunktion verwendet wird.
  • Seite 144 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. Führt die RS-232C-Kommunikation mit dem <SERIAL/MULTI PROJECTOR SYNC IN>-Anschluss [PROJEKTOR] des Projektors durch. Führt die RS-232C-Kommunikation über das optionale Gerät mit Unterstützung für DIGITAL LINK- [DIGITAL LINK] Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) und den <DIGITAL LINK/LAN>-Anschluss durch.
  • Seite 145: [Remote2 Modus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [GRUPPE] auszuwählen. Drücken Sie qw, um das Element umzuschalten. Durch Senden der ID von RS-232C können mehrere Projektoren gleichzeitig gesteuert werden. Sie [A] - [Z] können Gruppen von [A] bis [Z] einstellen. Der Projektor antwortet, wenn die ID von RS-232C der Einstellung entspricht.
  • Seite 146: [Status]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [BILDFORMAT] Schaltet das Seitenverhältnis des Bildes um. (x Seite 92) [PROJEKTIONSARTEN] Schaltet die [PROJEKTIONSARTEN]-Einstellung um. (x Seite 127) Drücken Sie die <ENTER>-Taste. [STATUS] Zeigen Sie den Status des Projektors an. Drücken Sie as, um [STATUS] auszuwählen. Drücken Sie die <ENTER>-Taste.
  • Seite 147: [Datenübernahme]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [EINGABE] Zeigt den Eingang an, der für die Projektion verwendet wird. [SIGNALFORMAT] Zeigt das Format des Eingangssignals an. [SIGNAL FREQUENZ] Zeigt die Frequenz des Eingangssignals an. [SYNC-STATUS] Zeigt die Synchronisationspolarität des Eingangssignals an. Zeigt die vertikale Synchronisationssignal-Pulsweite des Eingangs- [VERT.
  • Seite 148 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Schließen Sie alle Projektoren mit Netzwerkkabeln an den Hub an. (x Seite 166) Schalten Sie alle Projektoren ein. Drücken Sie as, um [DATENÜBERNAHME] auf dem Projektor auszuwählen, der kopiert werden soll. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SICHERHEITS PASSWORT] wird angezeigt.
  • Seite 149: [Alle Benutzerdaten Sichern]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Die Datenübernahmefunktion von einem anderen Projektor ist nicht zulässig. f Das Kopieren ist nicht möglich, wenn [EIN] eingestellt ist. Wenn ein Kopieren der Daten eines [EIN] anderen Projektors nicht notwendig ist, stellen Sie [EIN] ein, damit die Daten nicht versehentlich geändert werden.
  • Seite 150: [Service Passwort]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Löscht alle Einstellwerte, die für die einzelnen Eingangssignale gespeichert wurden. [REGISTRIERTEN SIGNALE] Führen Sie das unter „Löschung des registrierten Signals“ (x Seite 153) beschriebene Verfahren durch, um nur einen Teil eines registrierten Signals zu löschen. Die Einstellung des Menüs [NETZWERK] →...
  • Seite 151: Kapitel 4 Einstellungen - Menü [Testbilder]

    Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.
  • Seite 152: Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78). r Details der registrierten Signale A1 (1-2) Speichernummer:...
  • Seite 153: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
  • Seite 154: Voreinstellung

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [ERWEITERT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: XXXXXX XXXX A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [ERWEITERT] ein.
  • Seite 155: Löschen Des Unterspeichers

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie im normalen Bildschirm (wenn kein Menü angezeigt wird) qw. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
  • Seite 156: Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
  • Seite 157: Kapitel 4 Einstellungen - Menü [Sicherheit]

    Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Um das [LOGO BENUTZER]-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). [TEXTWECHSEL] Bearbeiten Sie den anzuzeigenden Text, wenn [TEXT] unter [ANZEIGETEXT] ausgewählt ist.
  • Seite 158 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Aktivieren/Deaktivieren einer Taste Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie qw, um [ANWENDER] umzuschalten.
  • Seite 159: [Bedienelement-Passwort Ändern]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] [BEDIENELEMENT-PASSWORT ÄNDERN] Das Passwort des Steuergerätes kann geändert werden. Drücken Sie as, um [BEDIENELEMENT-PASSWORT ÄNDERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT-PASSWORT ÄNDERN] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben.
  • Seite 160: Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 78). [DIGITAL LINK MODUS] Schalten Sie die Verbindungsart des <DIGITAL LINK/LAN>-Projektoranschlusses um.
  • Seite 161: Kapitel 4 Einstellungen - Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Der Inhalt der Anzeige ist wie folgt. [HDCP2.2]: Wenn mit HDCP 2.2 projiziert wird [HDCP STATUS] [HDCP1.X]: Wenn mit HDCP 1.X projiziert wird [NONE]: Wenn nicht mit HDCP projiziert wird [---]: Wenn es kein Signal gibt [SIGNALQUALITÄT] ist ein Zahlenwert der Fehlersumme.
  • Seite 162: [Netzwerk-Status]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Stellen Sie [EIN] ein, um die PJLink-Benachrichtigungsfunktion zu verwenden. [PJLink-BENACHRICHTI- f Der Bildschirm [PJLink-BENACHRICHTIGUNG] wird angezeigt, wenn [EIN] eingestellt ist und die GUNG] Taste <ENTER> betätigt wird. Stellen Sie die IP-Adresse des Computers ein, um den Status des Projektors unter [BENACHR.-IP ADRESSE 1], [BENACHR.-IP ADRESSE 2] zu melden.
  • Seite 163: [Einstellung Art-Net-Kanal]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Art-Net-Funktion. [EIN(2.X.X.X)] Aktiviert die Art-Net-Funktion und stellt die IP-Adresse auf 2.X.X.X ein. [EIN(10.X.X.X)] Aktiviert die Art-Net-Funktion und stellt die IP-Adresse auf 10.X.X.X ein. Aktiviert die Art-Net-Funktion und verwendet die IP-Adresse, die unter [NETZWERKEINSTELLUNG] [EIN(MANUELL)] eingestellt ist.
  • Seite 164: [Art-Net-Status]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [STROMVERSORGUNG] Steuert den Betriebsstatus. [VERSCHLUSS] Steuert den Verschluss. [ZEIT DER EINBLENDUNG] Stellt die Einblendungszeit ein. [ZEIT DER AUSBLENDUNG] Stellt die Ausblendungszeit ein. [GEOMETRIE] Führt eine Geometrieeinstellung durch. Führt eine Geometrieeinstellung unter Verwendung eines Computers durch. [INDIVID.EINSTELLUNG] Zur Verwendung von PC-1, PC-2 und PC-3 wird das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) benötigt.
  • Seite 165: Kapitel 5 Bedienung

    Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. DEUTSCH - 165...
  • Seite 166: Netzwerkverbindung

    Die Anwendersoftware „Smart Projector Control“ kann verwendet werden, durch die der Projektor, der über LAN verbunden ist, unter Verwendung eines Smartphones oder Tablets eingestellt und angepasst werden kann. Einzelheiten finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/). f Multi Monitoring & Control Software „Multi Monitoring &...
  • Seite 167: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter

    Panasonic-Website (https://panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
  • Seite 168: Werkseitige Standardeinstellung

    Kapitel 5 Bedienung — Netzwerkverbindung Hinweis f Führen Sie die Verbindung mit einem vorhandenen Netzwerk erst vor, wenn Sie sich mit dem Netzwerkadministrator abgesprochen haben. r Werkseitige Standardeinstellung f Die folgenden Einstellungen wurden werkseitig als Standard eingestellt. [DHCP] [IP ADRESSE] 192.168.0.8 [SUBNET-MASKE] 255.255.255.0 [STANDARDGATEWAY]...
  • Seite 169: Kapitel 5 Bedienung - Websteuerungsfunktion

    Geben Sie den Benutzernamen und das Passwort ein. f Die werkseitigen Standardeinstellungen sind Benutzername: dispuser (Benutzerrechte)/dispadmin (Rechteverwaltung); Passwort: @Panasonic. f Sie werden zur Änderung des Passwortes aufgefordert, wenn Sie zum ersten Mal die Websteuerungsfunktion verwendet. Fahren Sie mit Schritt 4) fort. Wenn die Websteuerungsfunktion bereits verwendet wird, fahren Sie mit Schritt 7) fort.
  • Seite 170: Für Benutzerrechte

    Kapitel 5 Bedienung — Websteuerungsfunktion Für Benutzerrechte Für Administratorrechte Tragen Sie den neuen Benutzernamen und das Passwort ein und klicken Sie auf [Change]. f Der Bildschirm in Schritt 3) wird wieder angezeigt. Tragen Sie den neuen Benutzernamen und das Passwort ein. f Tragen Sie den neuen Benutzernamen und das Passwort ein, das Sie in Schritt 5) festgelegt haben.
  • Seite 171: Beschreibungen Von Optionen

    Kapitel 5 Bedienung — Websteuerungsfunktion Option Funktion Administratorrechte Benutzerrechte Seite Benutzername von [Administrator] ― Benutzername von [User] ― [Change password] Passwort von [Administrator] ― Passwort von [User] Bedienungsseite ― [Tools] ― [Crestron Connected(TM)] [Info] ― [Help] ― Beschreibungen von Optionen Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel.
  • Seite 172 Kapitel 5 Bedienung — Websteuerungsfunktion [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 12 [INPUT] Zeigt den Typ des Projektors an. Zeigt den Status des ausgewählten Eingangs an. [MAIN VERSION] 13 [INTAKE AIR TEMPERATURE] Zeigt die Firmwareversion des Projektors an.
  • Seite 173 Kapitel 5 Bedienung — Websteuerungsfunktion Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] im [SELF TEST]-Anzeigefeld des Bildschirms [Projector status] angezeigt wird, klicken Sie es an, um den Inhalt des Fehlers/der Warnung aufzurufen. f Der Projektor tritt je nach Fehlerinhalt eventuell in den Standby-Status ein, um den Projektor zu schützen. Anzeige von Fehlerinformationen Fehlercode Zeigt alphanumerische Fehler-/Warnsymbole und deren...
  • Seite 174 Kapitel 5 Bedienung — Websteuerungsfunktion [Access error log]-Seite Klicken Sie auf [Status] → [Access error log]. Das Fehlerprotokoll des Webservers wird angezeigt, etwa der Zugriff auf Seiten, die nicht existieren, oder der Zugriff mit nicht autorisierten Benutzernamen oder Passwörtern. Seite [Mail error log] Klicken Sie auf [Status] →...
  • Seite 175 Kapitel 5 Bedienung — Websteuerungsfunktion [Basic control]-Seite Klicken Sie auf [Projector control] → [Basic control]. [POWER] [SYSTEM] Schaltet das Gerät aus/ein. Wechselt die Systemmethode. [SHUTTER] Bildschirmanzeige des Projektors Schaltet um, ob die Blendenfunktion genutzt wird (aktiviert Zeigt die gleichen Elemente wie in der Bildschirmanzeige (Verschluss: geschlossen)/deaktiviert (Verschluss: offen)).
  • Seite 176: Objektivpositions-Einstellungsseite

    Kapitel 5 Bedienung — Websteuerungsfunktion [LENS]-Seite Klicken Sie auf [Projector control] → [Detail control] → [LENS]. [SET POSITION] [FOCUS] Die Objektivpositions-Einstellungsseite wird angezeigt. Klicken Sie auf qw, um den Fokus einzustellen. Die Einstellung kann schneller durchgeführt werden, wenn die [HOME POSITION] Taste gedrückt gehalten wird.
  • Seite 177 Kapitel 5 Bedienung — Websteuerungsfunktion [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Klicken Sie auf die Schaltfläche [Next], um die aktuellen Einstellungen anzuzeigen. f Klicken Sie auf die Schaltfläche [Change], um den Einstellungsänderungs-Bildschirm anzuzeigen. [PROJECTOR NAME] [DNS1] Geben Sie den Namen des Projektors ein.
  • Seite 178 Kapitel 5 Bedienung — Websteuerungsfunktion [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Wählen Sie die Zeitzone aus. Geben Sie die IP-Adresse oder den Servernamen des NTP- Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
  • Seite 179 Kapitel 5 Bedienung — Websteuerungsfunktion [E-mail set up]-Seite Die E-Mail kann regelmäßig an voreingestellte E-Mail-Adressen (bis zu zwei Adressen) gesendet werden oder wenn ein Fehler oder Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [ENABLE], um die E-Mail-Funktion zu verwenden.
  • Seite 180 Kapitel 5 Bedienung — Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
  • Seite 181: Inhalt Der Gesendeten E-Mail

    Kapitel 5 Bedienung — Websteuerungsfunktion Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : PT-RZ120 Serial No : 123456789012 ----- E-mail setup data -----...
  • Seite 182 Kapitel 5 Bedienung — Websteuerungsfunktion Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : PT-RZ120 Serial No : 123456789012 ----- ERROR INFORMATION ----- U21 Intake air temp.
  • Seite 183 Kapitel 5 Bedienung — Websteuerungsfunktion [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [User] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um die Einstellung von [User] zu ändern. ändern. [Next] Wird verwendet, um die Einstellung des Passwortes zu ändern. [Administrator]-Konto [Account] [New]...
  • Seite 184 Kapitel 5 Bedienung — Websteuerungsfunktion [User]-Konto [Account] [Change] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Password(Retype)]: Geben Sie das gewünschte neue Passwort erneut ein.
  • Seite 185 Kapitel 5 Bedienung — Websteuerungsfunktion [Crestron Connected(TM)]-Seite Der Projektor kann mit Crestron Connected überwacht/gesteuert werden. Es ist ein Zugriff mit Administratorrechten notwendig, um den Bedienungsbildschirm von Crestron Connected über den Websteuerungsbildschirm zu starten. (Die [Crestron Connected(TM)]-Taste wird mit Benutzerrechten nicht auf dem Websteuerungsbildschirm angezeigt.) Die Bedienungsseite von Crestron Connected wird durch Anklicken von [Crestron Connected(TM)] angezeigt.
  • Seite 186 Kapitel 5 Bedienung — Websteuerungsfunktion [Tools]-Seite Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind. Zeigt die aktuelle Einstellung an.
  • Seite 187 Kapitel 5 Bedienung — Websteuerungsfunktion [Help]-Seite Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. DEUTSCH - 187...
  • Seite 188: Kapitel 6 Wartung

    Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfverfahren im Falle von Problemen und Wartungsverfahren für das Gerät. 188 - DEUTSCH...
  • Seite 189: Lichtquellen-/Temperaturanzeige

    Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Lichtquellen-/Temperaturanzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, werden Sie von den Lichtquellenanzeigen <LIGHT1>/<LIGHT2> oder die Temperaturanzeige <TEMP> durch ein Leuchten oder Blinken benachrichtigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
  • Seite 190 Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (2 Mal) (3 Mal) Die Innentemperatur ist Die Innentemperatur ist Der Kühllüfter hat angehal- Status Aufwärmstatus hoch (Warnung). hoch (Standby-Status). ten. f Haben Sie das Gerät f Ist die Lufteinlass-/Luftaustrittsöffnung blockiert? bei niedriger Temperatur Ursache ―...
  • Seite 191: Wartung

    Kapitel 6 Wartung — Wartung Wartung Vor der Wartung des Projektors f Schalten Sie den Projektor vor Wartungsarbeiten aus. (x Seiten 55, 66) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 66) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab.
  • Seite 192: Kapitel 6 Wartung - Fehlerbehebung

    Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der <MAIN POWER>-Schalter auf <OFF> eingestellt? f Führt die Steckdose Strom? ―...
  • Seite 193 Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist das HDMI-Kabel sicher verbunden? Das Video von einem HDMI-kompatiblen Gerät f Schalten Sie die Stromversorgung des Projektors und des externen Gerätes aus ― wird nicht angezeigt oder und ein. erscheint verwürfelt.
  • Seite 194: [Selbsttest]-Anzeigen

    Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen [SELBSTTEST]-Anzeigen [SELBSTTEST] kann im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] → [SELBSTTEST] überprüft werden. Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu. Überprüfen Sie „Aktionsnummer“ und befolgen Sie die Maßnahme unter „Maßnahme für Fehler und Warnung“...
  • Seite 195: Kapitel 6 Wartung - [Selbsttest]-Anzeigen

    Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen Fehler-/Warnanzeige Einzelheiten Aktionsnummer DMD-Lüfterfehler Fehler des Abluftgebläses 1 Fehler des Abluftgebläses 2 Fehler Heizkörperlüfter 2 Fehler Heizkörperlüfter 1 Fehler Prisma-Lüfter Fehler Phosphorrad 1 Fehler Phosphorrad 2 Fehler Flüssigkeitskühlpumpe 1 Fehler Flüssigkeitskühlpumpe 2 Fehler Lichtquelleneinheit 1 Fehler Lichtquelleneinheit 2 Hinweis f Die Selbstdiagnoseanzeige und die Einzelheiten der Störung können unterschiedlich sein.
  • Seite 196: Kapitel 7 Anhang

    Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. 196 - DEUTSCH...
  • Seite 197: Technische Informationen

    [NETZWERKEINSTELLUNG] eingestellt wurde. Abfrage des Hersteller- INF1 ? Panasonic Gibt den Herstellernamen aus. namens Abfrage des Modell- INF2 ? PT-RZ120 Gibt den Modellnamen aus. namens Andere Informations- INF0 ? xxxxx Gibt Informationen wie die Versionsnummer aus. abfragen Abfrage von Klassen- CLSS ? Gibt die PJLink-Klasse aus.
  • Seite 198: Verwenden Der Art-Net-Funktion

    Kapitel 7 Anhang — Technische Informationen Steuerungseinzel- Parameter/Ausgabe- Klasse Befehl Anmerkung heiten zeichenfolge 11 / RGB1 12 / RGB2 31 / DVI-D Eingangsanschlussna- INNM ? Gibt den Eingangsanschlussnamen zurück. men-Abfrage 32 / HDMI 33 / DIGITAL LINK 34 / SDI Eingangssignalauflö- AAAA: Horizontale Auflösung IRES ? AAAAxBBBB...
  • Seite 199 Kapitel 7 Anhang — Technische Informationen Steuerungseinzelheiten Kanal [ANWENDER] KANAL-6 OBJEKTIV-FOKUS OBJEKTIV-FOKUS LICHTLEISTUNG KANAL-7 OBJEKTIV-ZOOM OBJEKTIV-ZOOM AKTIV/INAKTIV KANAL-8 STROMVERSORGUNG STROMVERSORGUNG ZEIT DER EINBLENDUNG KANAL-9 GEOMETRIE GEOMETRIE ZEIT DER AUSBLENDUNG KANAL-10 INDIVID.EINSTELLUNG INDIVID.EINSTELLUNG INDIVID.EINSTELLUNG KANAL-11 AKTIV/INAKTIV AKTIV/INAKTIV GEOMETRIE KANAL-12 NONE NONE NONE Steuerungseinzelheiten r LICHTLEISTUNG Kann in 256 Schritten zwischen 100 % und 0 % eingestellt werden.
  • Seite 200: Stromversorgung

    Kapitel 7 Anhang — Technische Informationen r OBJEKTIV HOR. SHIFT, OBJEKTIV VERT. SHIFT, OBJEKTIV-FOKUS, OBJEKTIV-ZOOM Leistung Parameter Ausgangswert (-) Hohe Geschwindigkeit 0-31 Objektiveinstellung (-) Niedrige Geschwindigkeit 32-63 (-) Feineinstellung 64-95 Vorgang anhalten 96-159 (+) Feineinstellung 160-191 Objektiveinstellung (+) Niedrige Geschwindigkeit 192-223 (+) Hohe Geschwindigkeit 224-255 r AUSWAHL OBJ.-FUNKT.
  • Seite 201 Kapitel 7 Anhang — Technische Informationen r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] oder [ANWENDER] eingestellt ist) Bedienung zusammen mit VERSCHLUSS. Leistung Parameter Ausgangswert 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s 112-127...
  • Seite 202: Steuerungsbefehle Via Lan

    „Deaktivierung“ und dann zurück auf „Aktivierung“ ein. f Um das LOGO BENUTZER-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). Steuerungsbefehle via LAN Wenn für die Websteuerung ein Administratorrechte-Passwort eingestellt ist...
  • Seite 203: Befehl-Übertragungsverfahren

    Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet xxxxxx „dispadmin“) Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet yyyyy „@Panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erlangt wurde Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten...
  • Seite 204 Kapitel 7 Anhang — Technische Informationen Wenn für die Websteuerung kein Administratorrechte-Passwort eingestellt ist (Nicht- Sicherheitsmodus) Verbinden Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an. f Sie können sowohl die IP-Adresse als auch die Portnummer über den Menübildschirm des Projektors beziehen.
  • Seite 205: Kommunikationsfluss Zwischen Server Und Client

    Kapitel 7 Anhang — Technische Informationen Hinweis f Der Projektor trennt automatisch unmittelbar nach dem Senden des Befehls die Verbindung mit dem Netzwerk. Dies ist die Spezifikation, die auf dem Sicherheitsstandpunkt basiert, um einen unerlaubten Betrieb dieses Produktes durch böswillige Dritte zu verhindern. Um Befehle kontinuierlich zu senden, führen Sie die Netzwerkverbindungsanfrage jedes Mal aus, wenn der Befehl gesendet werden soll.
  • Seite 206: Out>-Anschlüsse

    Kapitel 7 Anhang — Technische Informationen <SERIAL/MULTI PROJECTOR SYNC IN>-/<SERIAL/MULTI PROJECTOR SYNC OUT>-Anschlüsse Die <SERIAL/MULTI PROJECTOR SYNC IN>/<SERIAL/MULTI PROJECTOR SYNC OUT>-Anschlüsse des Projektors entsprechen RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Eine kombinierte Projektionsfläche mit einem ausgeglichenen Kontrast kann angezeigt werden, indem mehrere Projektoren über den <SERIAL/MULTI PROJECTOR SYNC IN>-Anschluss und <SERIAL/MULTI PROJECTOR SYNC OUT>-Anschluss verknüpft werden und das Helligkeitsniveau des Videosignaleingangs an jeden Projektor weitergeben, wenn Sie eine Projektionsfläche mit mehreren Displays strukturieren, indem Sie die projizierten...
  • Seite 207: Rs-232C-Verbindungszustand (Standardeinstellungen)

    Kapitel 7 Anhang — Technische Informationen Stiftbelegungen und Signalnamen D-Sub 9-polig (Buchse) Stiftnr. Signalname Einzelheiten Außenansicht ― Übertragene Daten Empfangene Daten MULTI PROJECTOR Für die Kontrast-Synchronisierungsfunktion/ SYNC für die Verschluss-Synchronisierungsfunktion Masse ― Interne Verbindung ― D-Sub 9-polig (Stecker) Stiftnr. Signalname Einzelheiten Außenansicht ―...
  • Seite 208: Wenn Mehrere Projektoren Gesteuert Werden

    Kapitel 7 Anhang — Technische Informationen Grundformat (enthält Unterbefehle) Entspricht dem Grundformat Unterbefehl (5 Bytes) Parameter (6 Bytes) Symbol „+“ oder „–“ (1 Byte) und Einstellung oder Einstellwert (5 Bytes) Vorgang (1 Byte) „=“ (Den angegebenen Wert mit dem Parameter einstellen) *1 Bei der Übertragung eines Befehls, der keinen Parameter benötigt, sind Vorgang (E) und Parameter nicht erforderlich.
  • Seite 209: Steuerungsbefehl

    Kapitel 7 Anhang — Technische Informationen f Wenn Sie mehrere Gruppen einstellen, stellen Sie [RÜCKANTWORT (ID GRUPPE)] für nur einen Projektor in jeder Gruppe auf [EIN] ein. Die Reaktion erfolgt nicht richtig, wenn [RÜCKANTWORT (ID GRUPPE)] bei zwei oder mehr Projektoren der gleichen Gruppe auf [EIN] eingestellt ist.
  • Seite 210: Objektiv-Steuerungsbefehl

    Kapitel 7 Anhang — Technische Informationen r Objektiv-Steuerungsbefehl Befehl Unterbefehl Einzelheiten Anmerkung LNSI2 Objektivverschiebung H +00000 = Feineinstellung 1+, +00001 = Feineinstellung 1-, +00100 = LNSI3 Objektivverschiebung V Feineinstellung 2+, +00101 = Feineinstellung 2-, +00200 = Grobein- LNSI4 Bildschärfe stellung+, +00201 = Grobeinstellung- LNSI5 Objektivzoom <REMOTE 2 IN>-Anschluss...
  • Seite 211: Passwort Des Steuergerätes

    Kapitel 7 Anhang — Technische Informationen Hinweis f Um die Einstellungen von Stiften (2) bis (8) zu ändern, stellen Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [REMOTE2 MODUS] auf [ANWENDER] ein. (x Seite 145) Passwort des Steuergerätes Wenden Sie sich für die Initialisierung Ihres Passwortes an Ihren Händler. Upgrade-Kit Wenn das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) verwendet wird, sind die folgenden Funktionen erweitert.
  • Seite 212: Verzeichnis Kompatibler Signale

    Kapitel 7 Anhang — Technische Informationen Verzeichnis kompatibler Signale In der folgenden Tabelle sind die Videosignale angegeben, die mit dem Projektor kompatibel sind. Einzelheiten zum SDI-Signal finden Sie in unter „Verzeichnis SDI-kompatibler Signale“ (x Seite 217). Dieser Projektor unterstützt das Signal mit l in der Spalte der kompatiblen Signale. f Der Inhalt der Spalte der kompatiblen Signale ist wie folgt.
  • Seite 213 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Kompatibles Signal Pixeltaktfre- Signalname Auflösung quenz Horizontal Vertikal (SIGNALFORMAT) (Pixel) DVI-D HDMI (MHz) (kHz) (Hz) 832 x 624/75 832 x 624 49,7 74,6 57,3 1024 x 768/50 1 024 x 768 39,6 50,0 51,9 1024 x 768/60 1 024 x 768 48,4...
  • Seite 214: Liste Der Mit Plug And Play Kompatiblen Signale

    Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Kompatibles Signal Pixeltaktfre- Signalname Auflösung quenz Horizontal Vertikal (SIGNALFORMAT) (Pixel) DVI-D HDMI (MHz) (kHz) (Hz) 1920 x 1200/50 1 920 x 1 200 61,8 49,9 158,3 1920 x 1200/60 1 920 x 1 200 74,6 59,9 193,3...
  • Seite 215 Kapitel 7 Anhang — Technische Informationen Abtastfre- Plug and Play-kompatibles Signal quenz Pixel- Signalname Auflösung taktfre- Hori- DVI-D HDMI DIGITAL LINK Verti- (SIGNALFORMAT) (Pixel) quenz zon- RGB2 (MHz) EDID1 EDID2 EDID3 4K/60p 4K/30p 4K/60p 4K/30p (Hz) (kHz) 4096 x 2160/25p 4 096 x 2 160 56,3 25,0 297,0...
  • Seite 216 Kapitel 7 Anhang — Technische Informationen Abtastfre- Plug and Play-kompatibles Signal quenz Pixel- Signalname Auflösung taktfre- Hori- DVI-D HDMI DIGITAL LINK Verti- (SIGNALFORMAT) (Pixel) quenz zon- RGB2 (MHz) EDID1 EDID2 EDID3 4K/60p 4K/30p 4K/60p 4K/30p (Hz) (kHz) 1366 x 768/50 1 366 x 768 39,6 49,9 69,0...
  • Seite 217 Kapitel 7 Anhang — Technische Informationen Verzeichnis SDI-kompatibler Signale Die folgende Tabelle gibt die SDI-Signale an, die der Projektor projizieren kann. Abtastfrequenz Pixeltakt- Signalname Auflösung Hori- frequenz Format Farbraum Abtastung Vertikal (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) (kHz) 480/60i 720 x 480i 15,7 59,9 27,0...
  • Seite 218 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Pixeltakt- Signalname Auflösung Hori- frequenz Format Farbraum Abtastung Vertikal (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) (kHz) 2 048 x 1 080 56,3 50,0 148,5 3G-SDI Level-A 4:2:2 10 Bit 2K/50p 2 048 x 1 080 56,3 50,0 148,5...
  • Seite 219: Kapitel 7 Anhang - Technische Daten

    Weiß Breite 498 mm (19-19/32") Höhe 200 mm (7-7/8") (mit den Füßen in kürzester Position) Abmessun- 581 mm (22-7/8") (einschließlich Standard-Zoomobjek- PT-RZ120 tiv) Tiefe 538 mm (21-3/16") (ohne Objektivfassungsabdeckung PT-RZ120L und optionales Objektiv) Ca. 23,6 k] (51,9 Pfund) (einschließlich Standard-...
  • Seite 220 Kapitel 7 Anhang — Technische Daten *4 Wenn das Objektiv ET-DLE055 verwendet wird, ist die maximale Größe 5,08 m (200"). Wenn das Objektiv ET-DLE035 verwendet wird, ist die maximale Größe 2,54 m (100") bis 8,89 m (350"). *5 Durchschnittswert. Das Gewicht ist für jedes Produkt anders. *6 Wenn der Projektor in Höhen unter 2 700 m (8 858') über dem Meeresspiegel verwendet wird und die Betriebstemperatur auf 30 °C (86 °F) oder höher ansteigt, wird möglicherweise die Lichtausgabe reduziert, um den Projektor zu schützen.
  • Seite 221 RGB-Eingang f Auflösung: 640 x 400 bis 1 920 x 1 200 f Pixeltaktfrequenz: 162 MHz oder weniger f PIAS (Panasonic Intelligent Auto Scanning)-System -Eingang f Auflösung: 480i/576i bis 1 920 x 1 080 f Pixeltaktfrequenz: 148,5 MHz oder weniger f Die Anschlüsse HD/SYNC und VD unterstützen keine 3-wertige SYNC.
  • Seite 222: Kapitel 7 Anhang - Abmessungen

    Kapitel 7 Anhang — Abmessungen Abmessungen Einheit: mm 249 (9-13/16") 221 (8-11/16") 457 (18") 442 (17-13/32") 498 (19-19/32") * Die oben genannten Abmessungen gelten, wenn das Standard-Zoomobjektiv angebracht ist. * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. 222 - DEUTSCH...
  • Seite 223: Kapitel 7 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung

    Vorkehrungen für das Anbringen der Aufhängevorrichtung f Verwenden Sie bei der Installation des Projektors an der Decke unbedingt die von Panasonic angegebene optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung), ET-PKD130B (Projektormontagehalterung)).
  • Seite 224 Kapitel 7 Anhang — Vorkehrungen für das Anbringen der Aufhängevorrichtung r Abmessungen für die Schraubenbohrungen zum Fixieren des Projektors (Projektoransicht von unten) Einheit: mm 134 (5-9/32") 6 (1/4") 216 (8-1/2") 280 (11-1/32") 224 - DEUTSCH...
  • Seite 225: Index

    Index Index [RAUSCHUNTERDRÜCKUNG] Registrierung neuer Signale Abmessungen [FARBE] <REMOTE 1 IN>-Anschluss Abnehmen/Anbringen des Projektionsobjektivs 46 [FARB-KORREKTUR] <REMOTE 1 OUT>-Anschluss [ABSCHALTING DER RGB FARBEN] [FARBTON] <REMOTE 2 IN>-Anschluss <AC IN>-Anschluss 28, 55 Fehlerbehebung [REMOTE2 MODUS] [ALLE BENUTZERDATEN LADEN] Fernbedienung <RGB1/2>-Taste [ALLE BENUTZERDATEN SICHERN] Festlegen der Identifikationsnummer der Fernbedienung 26, 67...
  • Seite 226 Index <ZOOM>-Taste Fernbedienung 26, 68 Zubehör 226 - DEUTSCH...
  • Seite 227 Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Panasonic Corporation Web Site : https://panasonic.net/cns/projector/ © Panasonic Corporation 2018 W1018NN2049 -YI...

Inhaltsverzeichnis
