Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben.
■ Die Bedienungsanleitung entspricht der Firmware-Hauptversion 2.00 und höher.
■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen.
z für Taiwan
BT: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert
z für Indien
BD: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert
WD: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert
z für Asien (außer Taiwan, Indien, Korea) / Ozeanien / Afrika
BA/B: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LBA/LB: Modellfarbe schwarz, das Objektiv ist separat erhältlich
WA/W: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert
z für andere Länder oder Regionen
B: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert LB: Modellfarbe schwarz, das Objektiv ist separat erhältlich
W: Modellfarbe Weiß, das Standard-Zoomobjektiv wird mitgeliefert
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
Bewahren Sie dieses Handbuch auf.
■ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" vor der Nutzung dieses
Produkts. ( x Seiten 5 bis 11).
Bedienungsanleitung

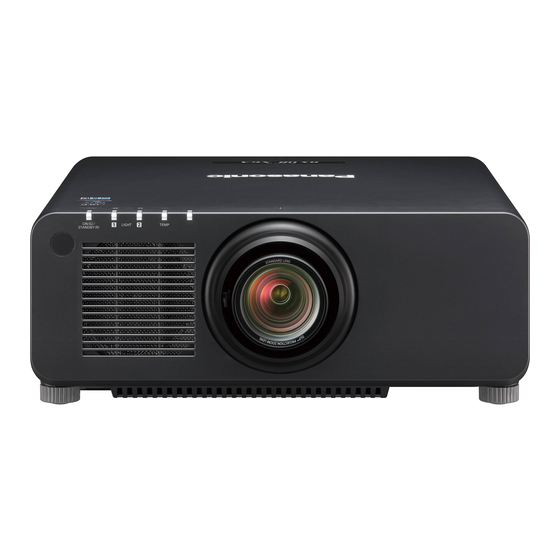

DLP™-Projektor
Modell Nr.
Funktionsanleitung
Gewerbliche Nutzung
PT-RZ970
PT-RW930
PT-RX110
LBD: Modellfarbe schwarz, das Objektiv ist separat erhältlich
LWD: Modellfarbe Weiß, das Objektiv ist separat erhältlich
LWA/LW: Modellfarbe Weiß, das Objektiv ist separat erhältlich
LW: Modellfarbe Weiß, das Objektiv ist separat erhältlich
GERMAN
DPQP1026ZC

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic PT-RZ970

  • Seite 1 PT-RZ970 Modell Nr. PT-RW930 PT-RX110 Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Die Bedienungsanleitung entspricht der Firmware-Hauptversion 2.00 und höher. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. z für Taiwan BT: Modellfarbe schwarz, das Standard-Zoomobjektiv wird mitgeliefert z für Indien...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Wichtige Hinweise zur Sicherheit Kapitel 3 Grundlegende Bedienung Ein-/Ausschalten des Projektors Kapitel 1 Vorbereitung Anschluss des Netzkabels Betriebsanzeige Vorsichtsmaßnahmen beim Gebrauch Einschalten des Projektors Vorsichtsmaßnahmen beim Transport Bei Anzeige des Bildschirms für Vorsichtsmaßnahmen bei der Aufstellung Ersteinstellungen Sicherheit Einstellungen vornehmen und Elemente DIGITAL LINK auswählen...
  • Seite 3 Inhalt Menü [BILD] Menü [ANZEIGE OPTION] [BILDMODUS] [COLOR MATCHING] [KONTRAST] [FARB-KORREKTUR] [HELLIGKEIT] [BILD-EINSTELLUNGEN] [FARBE] [AUTOMATISCHE SIGNALANPASSUNG] [TINT] [AUTO SETUP] [FARBTON] [EINSTELLUNG BACKUP-EINGANG] [WEISS GAIN] [RGB IN] [GAMMA] [DVI-D IN] [SYSTEM DAYLIGHT VIEW] [HDMI IN] [BILDSCHÄRFE] [DIGITAL LINK IN] [RAUSCHUNTERDRÜCKUNG] [SDI IN] [DYNAMISCHER KONTRAST] [BILDSCHIRMEINBLENDUNGEN] [SYSTEM AUSWAHL]...
  • Seite 4 Inhalt Kapitel 7 Anhang Menü [LISTE DER REGISTRIERTEN SIGNALE] Technische Informationen Registrierung neuer Signale PJLink-Protokoll Umbenennen des registrierten Signals Verwenden der Art-Net-Funktion Löschung des registrierten Signals Steuerungsbefehle via LAN Schützen des registrierten Signals <SERIAL/MULTI PROJECTOR SYNC IN>- Erweiterungssignalsperrbereich /<SERIAL/MULTI PROJECTOR SYNC Voreinstellung OUT>-Anschlüsse Menü...
  • Seite 5: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
  • Seite 6 Hinweis zu Laser Dieser Projektor ist als ein Laserprodukt der Klasse 1 eingestuft und entspricht IEC/EN 60825-1:2014. TQFX340 Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany 6 - DEUTSCH...
  • Seite 7 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
  • Seite 8 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 9 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
  • Seite 10 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
  • Seite 11: Entfernen Der Batterien

    Wichtige Hinweise zur Sicherheit VORSICHT: r WARTUNG Lassen Sie die Innenteile des Projektors nach jeweils ungefähr 20 000 Nutzungsstunden von Ihrem Händler reinigen. Fortlaufender Gebrauch bei sich ansammelndem Staub im Inneren des Projektors kann Feuer verursachen. f Bei Fragen zu den die Reinigungskosten, fragen Sie den autorisierten Kundendienst. Entfernen der Batterien Batterien der Fernbedienung 1.
  • Seite 12 SOLID SHINE ist eine Marke der Panasonic Corporation. f Windows, Internet Explorer und Microsoft Edge sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. f Mac, Mac OS und Safari sind Marken der Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.
  • Seite 13: Funktionen Des Projektors

    Kontrast von 10 000:1 sogar (x Seite 49) mit seiner kompakten Größe erzielt. *1 Ein Wert für PT-RX110. Ein Wert für PT-RZ970 und PT-RW930 ist 9 400 lm. 3. Schließen Sie das Netzkabel an. (x Seite 56)
  • Seite 14: Kapitel 1 Vorbereitung

    Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. 14 - DEUTSCH...
  • Seite 15: Vorsichtsmaßnahmen Beim Gebrauch

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport f Wenn Sie den Projektor mit dem Standardzoomobjektiv gekauft haben, entfernen Sie vor der Verwendung das Objektivschutzmaterial und bewahren Sie es zur künftigen Verwendung auf. Bringen Sie beim Transport das Objektiv in die Ausgangsstellung und bringen Sie das Objektivschutzmaterial an.
  • Seite 16 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rBeauftragen Sie immer einen Fachtechniker oder Händler, wenn der Projektor an der Decke angebracht werden soll. Die optionale Aufhängevorrichtung ist erforderlich. Modell Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung), ET-PKD130B (Projektormontagehalterung) rBeauftragen Sie einen qualifizierten Techniker oder Ihren Händler mit der Kabelinstallation für den DIGITAL LINK-Anschluss.
  • Seite 17 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rVorsichtsmaßnahmen bei der Aufstellung des Projektors f Der Projektor kann verwendet werden, indem die Oberseite auf dem Boden platziert wird. Um das Verkratzen der Oberfläche während der Verwendung zu verhindern, wird empfohlen, ein ungefähr 20 mm (25/32") großes rechteckiges Stück Puffermaterial (wie ein Gummikissen) an den vier Ecken der Oberfläche anzubringen.
  • Seite 18: Sicherheit

    Ändern Sie Ihr Passwort regelmäßig. Ein Passwort kann im Menü [SICHERHEIT] → [SICHERHEITS PASSWORT ÄNDERN] eingestellt werden. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.
  • Seite 19: Digital Link

    „XTP-Transmitter“ von Extron Electronics), die denselben HDBaseT -Standard nutzen. Die Geräte anderer Hersteller, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der Panasonic-Website (https:// panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden.
  • Seite 20 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rBewegen Sie den Projektor nicht, solange er in Betrieb ist, und setzen Sie ihn keinen Vibrationen oder Stößen aus. Andernfalls verkürzt sich möglicherweise die Lebensdauer des eingebauten Motors. rLichtquelle Die Lichtquelle des Projektors besteht aus Lasern und weist folgende Eigenschaften auf. f Abhängig von der Betriebstemperatur verringert sich die Luminanz der Lichtquelle.
  • Seite 21: Zubehör

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Objektivfassungsabdeckung <1> (N2QAYA000060) (Modellfarbe schwarz: 1GE1RZ970BU) (Modellfarbe Weiß: 1GE1RZ970WU) (Die Auslieferung erfolgt in der gleichen Farbe wie die des Außengehäuses.) Objektivdeckel <1>...
  • Seite 22: Inhalt Der Mitgelieferten Cd-Rom

    übertragen, z. B. Firmenlogos, die zu Beginn der Projektion angezeigt werden sollen. Hinweis f Die „List of Compatible Device Models“ für Flachbildschirme, die mit der „Multi Monitoring & Control Software“ kompatibel sind, kann von der Panasonic-Website (https://panasonic.net/cns/prodisplays/) heruntergeladen werden. Sonderzubehör Sonderzubehör (Produktname) Modell Nr.
  • Seite 23: Über Ihren Projektor

    16 Signaltransmitter für die Fernbedienung Schaltet das Eingangssignal auf Projizieren um. (x Seite 68) 17 Kabelanschluss der Fernbedienung (Der SDI-Eingang wird nur für PT-RZ970 unterstützt.) Dies ist ein Anschluss zum Anschließen des Projektors über <FUNCTION>-Taste ein Kabel, wenn die Fernbedienung als kabelgebundene Weist einen häufig verwendeten Vorgang als...
  • Seite 24: Kapitel 1 Vorbereitung - Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor g Achten Sie darauf, die Batterien richtig einzusetzen. Weitere Anweisungen finden Sie in den Anweisungen zu Batterien unter „Wichtige Hinweise zur Sicherheit“. Warnaufkleber auf der Rückseite der Fernbedienung Hinweis f Wenn Sie die Fernbedienung nutzen, indem Sie sie direkt auf den Signalempfänger der Fernbedienung des Projektors richten, bedienen Sie die Fernbedienung in einem Abstand von etwa 30 m (98'5") oder weniger vom Signalempfänger der Fernbedienung.
  • Seite 25: Projektorgehäuse

    Kapitel 1 Vorbereitung — Über Ihren Projektor Projektorgehäuse Vorderseite Seite Rückseite Lichtquellenanzeige <LIGHT1> Unterseite Gibt den Status von Lichtquelle 1 an. Lichtquellenanzeige <LIGHT2> Gibt den Status von Lichtquelle 2 an. Temperaturanzeige <TEMP> Zeigt die Innentemperatur an. (Wird bei diesem Projektor nicht verwendet) Einstellbare Füße Zur Einstellung des Projektionswinkels.
  • Seite 26: Bedienfeld

    <SDI>-Taste den Pegel anzupassen. Schaltet den Eingang auf SDI um. Wird auch verwendet, um ein Passwort in [SICHERHEIT] (Nur für PT-RZ970) einzugeben oder Zeichen einzugeben. 14 <AUTO SETUP>-Taste Passt automatisch die Bildanzeigeposition an, während das Bild projiziert wird. [SICHERE DATEN] wird während der automatischen Einstellung angezeigt.
  • Seite 27: Anschlüsse

    <REMOTE 1 IN>-Anschluss/<REMOTE 1 OUT>-Anschluss <SDI IN>-Anschluss Mit diesen Anschlüssen wird in einer Umgebung mit mehreren Dies ist der Anschluss zur Einspeisung des SDI-Signals. Projektoren die Fernbedienung für die serielle Steuerung (Nur für PT-RZ970) angeschlossen. <RGB 1 IN>-Anschlüsse (<R/P /VIDEO>, <G/Y>, <B/P /C>, <REMOTE 2 IN>-Anschluss...
  • Seite 28: Vorbereiten Der Fernbedienung

    Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
  • Seite 29: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung

    Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Anschließen der Fernbedienung an den Projektor über ein Kabel Um mehrere Projektoren nebeneinander gleichzeitig mit einer Fernbedienung zu steuern, schließen Sie die Fernbedienung über ein im Handel erhältliches Kabel mit Stereo-Ministeckern (M3) unter Verwendung der <REMOTE 1 IN>-/<REMOTE 1 OUT>-Anschlüsse an.
  • Seite 30: Kapitel 2 Erste Schritte

    Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. 30 - DEUTSCH...
  • Seite 31: Kapitel 2 Erste Schritte - Einrichtung

    Kapitel 2 Erste Schritte — Einrichtung Einrichtung Installationsmodus Die Installationsmodi des Projektors sind wie folgt. Stellen Sie [FRONT/RÜCK]/[TISCH/DECKE] im Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTIONSARTEN] (x Seite 123) abhängig von dem Installationsmodus ein. Aufstellung auf einem Tisch/auf dem Boden und Projektion nach Aufstellung auf einem Tisch/auf dem Boden und Projektion von vorn hinten...
  • Seite 32: Die Teile Für Die Montage (Optional)

    Kapitel 2 Erste Schritte — Einrichtung r Neigungswinkel-Sensor Der von dem in den Projektor eingebauten Neigungswinkel-Sensor erkannte Bereich von Installationspositionen ist wie folgt. Bodenaufstellungsinstallation 30° Deckenmontageinstallation 30° Bodenaufstellungsinstallation Projektionsrichtung Die Teile für die Montage (optional) Der Projektor kann an der Decke installiert werden, indem Sie die optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung)) und die Aufhängevorrichtung (Modell-Nr.: ET-PKD130B (Projektormontagehalterung)) kombinieren.
  • Seite 33 Kapitel 2 Erste Schritte — Einrichtung Abstand von der Objektivmitte zur Unterkante der Projektion Größe des projizierten Bilds *1 LW: Mindest-Projektionsabstand bei Verwendung des Zoomobjektivs LT: Größter Projektionsabstand bei Verwendung des Zoomobjektivs (Einheit: m) Projektionsobjektiv Modell Maß für L1 (ungefährer Wert) Standard-Zoomobjektiv 0,043 ET-DLE055...
  • Seite 34 Kapitel 2 Erste Schritte — Einrichtung Achtung f Lesen Sie „Vorsichtsmaßnahmen beim Gebrauch“ (x Seite 15) vor der Einrichtung Besonders bei Verwendung des Festobjektiv (Modell-Nr.: ET-DLE030) sollte der Projektor so installiert werden, dass seine hintere Fläche zur Projektionsfläche parallel ist, damit das projizierte Bild rechteckig ist. Eine moderate vertikale Trapezverzerrung kann auch nach der Installation des Projektors durch das Menü...
  • Seite 35 ±20 ±15 *1 Nur die vertikale Trapezkorrektur kann in der Richtung korrigiert werden, in der sich das Projektorgehäuse von der Projektionsfläche wegbewegt. Wenn das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) verwendet wird (Nur für PT-RZ970) Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKOR-...
  • Seite 36: Wenn Das Bildseitenverhältnis 16:10 Ist

    Projektionsabstand jedes Projektionsobjektivs Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [GEOMETRIE] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. Für PT-RZ970 r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Optionales Objektiv Standard-Zoom-...
  • Seite 37 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Optionales Objektiv Standard-Zoom- Objektivtyp Ultrakurzes Fo- Kurzes Fokus- objektiv Festobjektiv kuszoomobjektiv zoomobjektiv Projektionsobjektiv Modell Nr. — ET-DLE030 ET-DLE055 ET-DLE085 ET-DLE150 Projektionsverhältnis 1,7-2,4:1 0,38:1 0,8:1 0,8-1,0:1 1,3-1,9:1 Abstand zwi- Projektionsab- Projek- schen Projektor...
  • Seite 38 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Optionales Objektiv Standard-Zoom- Objektivtyp Ultrakurzes Fo- Kurzes Fokus- objektiv Festobjektiv kuszoomobjektiv zoomobjektiv Projektionsobjektiv Modell Nr. — ET-DLE030 ET-DLE055 ET-DLE085 ET-DLE150 Projektionsverhältnis 2,1-2,9:1 0,46:1 0,9:1 0,9-1,2:1 1,6-2,3:1 Abstand zwi- Projektionsab- Projek- schen Projektor...
  • Seite 39 Kapitel 2 Erste Schritte — Einrichtung Für PT-RW930 r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Optionales Objektiv Standard-Zoom- Objektivtyp Ultrakurzes Fo- Kurzes Fokus- Festobjektiv objektiv kuszoomobjektiv zoomobjektiv Projektionsobjektiv Modell Nr. — ET-DLE030 ET-DLE055 ET-DLE085 ET-DLE150 Projektionsverhältnis 1,8-2,5:1 0,40:1 0,8:1 0,8-1,0:1 1,4-2,0:1 Abstand zwi- Projek-...
  • Seite 40 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Optionales Objektiv Standard-Zoom- Objektivtyp Ultrakurzes Fo- Kurzes Fokus- objektiv Festobjektiv kuszoomobjektiv zoomobjektiv Projektionsobjektiv Modell Nr. — ET-DLE030 ET-DLE055 ET-DLE085 ET-DLE150 Projektionsverhältnis 1,8-2,5:1 0,40:1 0,8:1 0,8-1,0:1 1,4-2,0:1 Abstand zwi- Projektionsab- Projek- schen Projektor...
  • Seite 41 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Optionales Objektiv Standard-Zoom- Objektivtyp Ultrakurzes Fo- Kurzes Fokus- objektiv Festobjektiv kuszoomobjektiv zoomobjektiv Projektionsobjektiv Modell Nr. — ET-DLE030 ET-DLE055 ET-DLE085 ET-DLE150 Projektionsverhältnis 2,2-3,0:1 0,48:1 1,0:1 1,0-1,2:1 1,6-2,4:1 Abstand zwi- Projektionsab- Projek- schen Projektor...
  • Seite 42 Kapitel 2 Erste Schritte — Einrichtung Für PT-RX110 r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Optionales Objektiv Standard-Zoom- Objektivtyp Ultrakurzes Fo- Kurzes Fokus- Festobjektiv objektiv kuszoomobjektiv zoomobjektiv Projektionsobjektiv Modell Nr. — ET-DLE030 ET-DLE055 ET-DLE085 ET-DLE150 Projektionsverhältnis 1,8-2,5:1 0,39:1 0,8:1 0,8-1,0:1 1,3-2,0:1 Abstand zwi- Projek-...
  • Seite 43 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Optionales Objektiv Standard-Zoom- Objektivtyp Ultrakurzes Fo- Kurzes Fokus- objektiv Festobjektiv kuszoomobjektiv zoomobjektiv Projektionsobjektiv Modell Nr. — ET-DLE030 ET-DLE055 ET-DLE085 ET-DLE150 Projektionsverhältnis 1,8-2,5:1 0,39:1 0,8:1 0,8-1,0:1 1,3-2,0:1 Abstand zwi- Projektionsab- Projek- schen Projektor...
  • Seite 44 Wenn Sie einen Projektionsabstand unter Verwendung der Bildgrößenbezeichnung (Wert in den Zoll) berechnen, multiplizieren Sie den Wert in Zoll mit 0,0254 und setzen Sie ihn für SD in die Formel zur Berechnung des Projektionsabstands ein. Für PT-RZ970 r Standard-Zoomobjektiv Formel für den Projektionsabstand (L) Projektionsobjektiv Modell Projektionsverhält-...
  • Seite 45 Kapitel 2 Erste Schritte — Einrichtung Für PT-RW930 r Standard-Zoomobjektiv Formel für den Projektionsabstand (L) Projektionsobjektiv Modell Projektionsverhält- Seitenver- hältnis Min. (LW) Max. (LT) 1,8 - 2,5:1 16:10 = 1,5651 x SD - 0,0746 = 2,1855 x SD - 0,0725 ― 1,8 - 2,5:1 16:9 = 1,6086 x SD - 0,0746...
  • Seite 46: Einstellung Der Einstellbaren Füße

    Kapitel 2 Erste Schritte — Einrichtung r Zoomobjektiv Formel für den Projektionsabstand (L) Projektionsobjektiv Modell Projektionsverhält- Seitenver- hältnis Min. (LW) Max. (LT) 0,8 - 1,0:1 16:9 = 0,7311 x SD - 0,0471 = 0,9051 x SD - 0,0442 ET-DLE085 0,8 - 1,0:1 = 0,6711 x SD - 0,0471 = 0,8307 x SD - 0,0442 1,3 - 2,0:1...
  • Seite 47: Abnehmen/Anbringen Des Projektionsobjektivs

    Bevor Sie das Projektionsobjektiv anbringen, nehmen Sie den Objektivdeckel ab, der am Projektionsobjektiv angebracht ist. f Panasonic übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Projektionsobjektiven entstehen, die nicht durch Panasonic hergestellt wurden. Benutzen Sie immer das Standard-Zoomobjektiv, das mit dem Projektor oder dem speziellen Projektionsobjektiv mitgeliefert wird.
  • Seite 48: Kapitel 2 Erste Schritte - Abnehmen/Anbringen Des Projektionsobjektivs

    Kapitel 2 Erste Schritte — Abnehmen/Anbringen des Projektionsobjektivs Anbringen des Projektionsobjektivs Befolgen Sie zum Anbringen des Projektionsobjektivs die folgenden Schritte. Führungsnut Führung (ii) Projektionsobjektiv Objektivfassungsabdeckung Abb. 1 Abb. 2 Abb. 3 Entfernen Sie die Objektivfassungsabdeckung, richten Sie die Projektionsobjektivführung an der Führungsnut des Projektors aus und setzen Sie das Objektiv bis zum Ende ein.
  • Seite 49: Kapitel 2 Erste Schritte - Anschließen

    Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.
  • Seite 50: Anschlussbeispiel: Av-Geräte

    Kapitel 2 Erste Schritte — Anschließen <DVI-D IN>-Anschluss Stiftzuweisungen und Signalnamen Außenansicht Stiftnr. Signalname Stiftnr. Signalname T.M.D.S-Daten 2- (13) ― T.M.D.S-Daten 2+ (14) +5 V T.M.D.S-Daten-2/4-Abschirmung (15) ― (16) Hot Plug-Erkennung (24) (17) (17) ― T.M.D.S-Daten 0- DDC-Taktgeber (18) T.M.D.S-Daten 0+ (16) DDC-Daten (19)
  • Seite 51: Für Den -Anschluss

    Kapitel 2 Erste Schritte — Anschließen Für den <SDI IN>-Anschluss (Nur für PT-RZ970) Digital-Videorecorder für gewerbliche Nutzung SD-SDI-Signal, HD-SDI-Signal oder 3G-SDI-Signal Hinweis f Das Eingangsformat kann unter Verwendung des Menüs [BILD] → [SYSTEM AUSWAHL] umgeschaltet werden. f Die Einstellung des Menüs [ANZEIGE OPTION] → [SDI IN] ist möglicherweise abhängig von dem verbundenen externen Gerät notwendig.
  • Seite 52: Anschlussbeispiel Unter Verwendung Von Digital Link

    Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel unter Verwendung von DIGITAL LINK Die Doppelkabeltransmitter, die auf dem Kommunikationsstandard HDBaseT basieren, etwa das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G), verwenden Doppelkabel zum Übertragen von Eingangsbild-, Ethernet- und seriellen Steuersignalen, und der Projektor kann diese digitalen Signale am <DIGITAL LINK/LAN>-Anschluss einspeisen.
  • Seite 53: Anschlussbeispiel, Wenn Die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion Verwendet Wird

    über bis zu 150 m (492'2") ist möglich, wenn der Doppelkabeltransmitter die Verbindungsart für große Reichweite unterstützt. Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindungen mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...
  • Seite 54: Anschlussbeispiel

    Kapitel 2 Erste Schritte — Anschließen r Anschlussbeispiel Schließen Sie alle zu verbindenden Projektoren in einer Schleife durch eine Verkettungsverbindung an, wenn die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion verwendet werden soll. Die Anzahl der verbundenen Projektoren ist auf maximal 64 Projektoren begrenzt. Verbindungskabel (ungekreuzt, alle angeschlossen) Verbindungskabel (ungekreuzt, alle angeschlossen) Anschlüsse des ersten Projektors Anschlüsse des zweiten Projektors...
  • Seite 55: Kapitel 3 Grundlegende Bedienung

    Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. DEUTSCH - 55...
  • Seite 56: Ein-/Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen.
  • Seite 57: Einschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Die Stromversorgung ist ausgeschaltet. (Standby-Modus) Die Projektion wird gestartet, wenn die Einschalttaste <b> gedrückt wird. f Die Einstellung des Projektors ist wie folgt. Leuchtet g Das Menü [PROJEKTOR EINSTELLUNGEN] → [SCHNELLSTARTMODUS] ist auf [AUS] eingestellt.
  • Seite 58: Bei Anzeige Des Bildschirms Für Ersteinstellungen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie auf die <ON>-Seite des <MAIN POWER>-Schalters, um das Gerät einzuschalten. f Die Betriebsanzeige <ON (G)/STANDBY (R)> leuchtet/blinkt rot und der Projektor tritt in den Standby- Modus ein. Drücken Sie die Einschalttaste <b>. f Die Betriebsanzeige <ON (G)/STANDBY (R)>...
  • Seite 59: Anfangseinstellung (Anzeigesprache)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Anzeigesprache) Wählen Sie die Sprache aus, die auf dem Bildschirm angezeigt werden soll. Nach dem Abschluss der Werkseinstellung können Sie die Bildschirmanzeigesprache über das Menü [MENUE SPRACHE(LANGUAGE)] ändern. Drücken Sie as, um die Anzeigesprache auszuwählen. INITIAL SETTING Please select DISPLAY LANGUAGE.
  • Seite 60 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Stellen Sie [BETRIEBSMODUS] auf [NORMAL], [ANWENDER1], [ANWENDER2] oder [ANWENDER3] ein, wenn der Projektor in einer Höhe von 2 700 m (8 858') oder höher über dem Meeresspiegel verwendet wird. Stellen Sie dieses Element ein, wenn hohe Luminanz benötigt wird. Die geschätzte Laufzeit liegt bei [NORMAL] ungefähr 20 000 Stunden.
  • Seite 61 (Betriebseinstellung) abhängig von der gewünschten Nutzungsdauer und der Helligkeit der Projektion vor. Die Werte von Luminanz und Laufzeit sind grobe Schätzungen. r PT-RZ970/PT-RW930 f So stellen Sie den Projektor basierend auf der Nutzungsdauer ein Wenn [KONSTANT-MODUS] auf [AUTO] oder [PC]...
  • Seite 62 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f So stellen Sie den Projektor basierend auf der Luminanz ein Wenn [KONSTANT-MODUS] auf [AUTO] oder [PC] Wenn [KONSTANT-MODUS] auf [AUS] eingestellt ist eingestellt ist Luminanz (lm) [MAX.LAMP.- [LICHTLEIS- [MAX.LAMP.- [LICHTLEIS- Laufzeit (Stunde) Laufzeit (Stunde) LEISTUNG] (%) TUNG] (%)
  • Seite 63: Anfangseinstellung (Installationseinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Installationseinstellung) Legen Sie [FRONT/RÜCK] und [TISCH/DECKE] unter [PROJEKTIONSARTEN] abhängig vom Installationsmodus fest. Beziehen Sie sich für Einzelheiten auf „Installationsmodus“ (x Seite 31). Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] →...
  • Seite 64: Anfangseinstellung (Bildschirmeinstellung)

    ÄNDERN EINGABE ENTER Drücken Sie as, um [BILD-POSITION] auszuwählen. f [BILD-POSITION] kann nicht ausgewählt oder angepasst werden, wenn [BILDSCHIRMFORMAT] unter PT-RZ970 oder PT-RW930 auf [16:10] gesetzt ist oder wenn [BILDSCHIRMFORMAT] unter PT-RX110 auf [4:3] gesetzt ist. WERKSEINSTELLUNG 16:9 BILDSCHIRMFORMAT BILD-POSITION Wählen Sie die Einstellungen wie für die verwendete...
  • Seite 65: Anfangseinstellung (Zeitzone)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Zeitzone) Stellen Sie [ZEITZONE] in Übereinstimmung mit dem Land oder der Region ein, wo Sie den Projektor benutzen. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [DATUM UND UHRZEIT] ändern. Die aktuellen Einstellungen werden unter [ORTS DATUM] und [ORTSZEIT] angezeigt.
  • Seite 66: Einstellungen Vornehmen Und Elemente Auswählen

    Drücken Sie die Eingangsauswahl-Taste (<RGB1> und <RGB2> oder <RGB1/2>, <DIGITAL LINK>, <DVI-D>, <VIDEO>, <SDI>, <HDMI>) um den Eingang auszuwählen. (Der SDI-Eingang wird nur für PT-RZ970 unterstützt.) Stellen Sie die vordere, hintere und seitliche Neigung des Projektors mit den einstellbaren Füßen ein.
  • Seite 67: Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Standby-Taste <v>. f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. (Oder drücken Sie erneut die Standby-Taste <v>.) f Die Projektion des Bildes wird beendet und die Betriebsanzeige <ON (G)/STANDBY (R)>...
  • Seite 68: Kapitel 3 Grundlegende Bedienung - Projizieren

    <HDMI> Das Bild des Signals, das am <HDMI IN>-Anschluss eingespeist wird, wird projiziert. *1 Der SDI-Eingang wird nur für PT-RZ970 unterstützt. Achtung f Die Bilder werden abhängig vom externen Gerät oder der abgespielten Blu-ray-Disc oder DVD-Disc möglicherweise nicht richtig projiziert.
  • Seite 69: Anpassen Des Fokus, Des Zooms Und Der Verschiebung

    Kapitel 3 Grundlegende Bedienung — Projizieren Anpassen des Fokus, des Zooms und der Verschiebung Wenn das projizierte Bild oder die Position nicht korrekt ist, obwohl der Projektor richtig ausgerichtet ist und die Projektionsfläche ordnungsgemäß aufgestellt ist, stellen Sie Bildschärfe, Zoom und Shift ein. Dieser Abschnitt beschreibt die Einstellungsmethode, wenn ein anderes als das Festobjektiv (Modell-Nr.: ET-DLE030) verwendet wird.
  • Seite 70: Einstellen Der Objektivposition

    Kapitel 3 Grundlegende Bedienung — Projizieren Passen Sie die Schärfe in der Mitte der Projektion an. f Zum Anpassen der Schärfe siehe „Anpassen des Fokus, des Zooms und der Verschiebung“ (x Seite 69). Drehen Sie den Umfangsfokussierring mit der Hand, um die Schärfe in der Peripherie des Bildschirms anzupassen.
  • Seite 71: Einstellungsbereich Der Objektivverschiebung (Optische Verschiebung)

    Bildschirms in der Ausgangsposition (Standardprojektionsposition) basiert. Zoomobjektiv Objektivtyp Standard-Zoomobjektiv, ET-DLE150, ET-DLE250, ET-DLE085 ET-DLE350, ET-DLE450 Standardprojektionsposition Standardprojektionsposition 0,3 H 0,28 H 0,1 H PT-RZ970 0,1 H 0,1 H Projizierte Bildbreite H Projizierte Bildbreite H Standardprojektionsposition Standardprojektionsposition 0,3 H 0,28 H 0,1 H PT-RW930...
  • Seite 72: Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z.B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild verschwindet. f Dieser Vorgang kann auch unter Verwendung der <SHUTTER>-Taste auf dem Bedienfeld durchgeführt werden.
  • Seite 73: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der automatischen Einstellfunktion Die Bildposition bei Einspeisung des DVI-D-/HDMI-Signals oder die Auflösung, Taktphase und Bildposition bei Einspeisung des analogen RGB-Signals können automatisch angepasst werden. (Das analoge RGB-Signal ist ein Signal mit Punktstruktur, ähnlich wie ein Computersignal.) Es wird empfohlen, ein Bild mit hellen weißen Randbegrenzungen und kontrastreichen Schwarzweiß-Zeichen einzugeben, wenn die automatische Anpassung durchgeführt wird.
  • Seite 74: Verwendung Der Statusfunktion

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Hinweis f Testbilder können auch mittels Menübedienung angezeigt werden. Beziehen Sie sich für Einzelheiten auf „Menü [TESTBILDER]“ (x Seite 149). f Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt. Achten Sie darauf, das Eingangssignal anzuzeigen, bevor Sie verschiedene Einstellungen durchführen.
  • Seite 75 Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Hinweis f Wenn die Identifikationsnummer der Fernbedienung auf [0] eingestellt ist, können Sie den Projektor unabhängig von der Identifikationsnummerneinstellung am Projektorgehäuse so steuern, als ob [ALLE] eingestellt wäre. f Stellen Sie die Identifikationsnummer des Projektorgehäuses über das Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTOR ID] ein. DEUTSCH - 75...
  • Seite 76: Kapitel 4 Einstellungen

    Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. 76 - DEUTSCH...
  • Seite 77: Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
  • Seite 78: Kapitel 4 Einstellungen - Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
  • Seite 79: Untermenü

    Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [ERWEITERTES MENÜ] [MENUE SPRACHE(LANGUAGE)] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [BILD IM BILD] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
  • Seite 80 [AUS] [HINTERGRUND] [BLAU] [STARTBILD] [STANDARD LOGO] [GLEICHMÄßIGKEIT] ― [VERSCHLUSS EINSTELLUNGEN] ― [STANDBILD] ― [EINGANGS-SIGNALANZEIGE] [AUS] [ABSCHALTING DER RGB FARBEN] ― *1 Nur für PT-RZ970 [PROJEKTOR EINSTELLUNGEN] Untermenüoption Werkseinstellung Seite [PROJEKTOR ID] [ALLE] [PROJEKTIONSARTEN] ― [BETRIEBSEINSTELLUNG] ― [LICHTLEISTUNG] [100.0%] [HELLIGKEITSREGLER] ―...
  • Seite 81 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [AUTO-ABSCHALTUNG] [INAKTIV] [K-SIGNAL-LICHT AUS] [INAKTIV] [START MODUS] [LETZTE EINST.] [EINST. STARTVORGANG] [LETZTE NUTZUNG] [DATUM UND UHRZEIT] ― [PLANUNG] [AUS] [MULTI PROJECTOR SYNC] ― [RS-232C] ― [REMOTE2 MODUS] [STANDARD] [FUNKTIONSTASTEN MENÜ] ― [KALIBRIERUNG DER LINSE] [NORMAL] [STATUS] ―...
  • Seite 82 Kapitel 4 Einstellungen — Menünavigation Hinweis f Einige Optionen werden eventuell nicht eingestellt oder nicht für bestimmte Signalformate verwendet, die für den Projektor eingegeben werden sollen. Wenn Elemente nicht angepasst oder benutzt werden können, werden die Elemente auf dem Menübildschirm als schwarze Zeichen angezeigt und lassen sich nicht anpassen oder einstellen.
  • Seite 83: Kapitel 4 Einstellungen - Menü [Bild]

    Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
  • Seite 84: [Farbe]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projek- Drücken Sie w. tion. -31 - +31 Verringert die Helligkeit der dunklen (schwarzen) Bereiche der Drücken Sie q. Projektion.
  • Seite 85 Kapitel 4 Einstellungen — Menü [BILD] Einstellen des gewünschten Weißabgleichs Drücken Sie as, um [FARBTON] auszuwählen. Drücken Sie die qw oder die <ENTER>-Taste. f Der Bildschirm [FARBTON] zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um [ANWENDER1] oder [ANWENDER2] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FARBTON] wird angezeigt.
  • Seite 86: [Weiss Gain]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie as, um [ROT], [GRÜN] oder [BLAU] auszuwählen. Drücken Sie qw, um die Stufe anzupassen. Hinweis f Stellen Sie [FARBTON] richtig ein. Es werden nur dann alle Farben richtig angezeigt, wenn eine passende Einstellung vorgenommen wurde.
  • Seite 87: [System Daylight View]

    Kapitel 4 Einstellungen — Menü [BILD] [1.8] [2.0] Nehmen Sie die Einstellungen nach Ihren Vorstellungen vor. [2.2] Hinweis f Wenn die Edge-Blending-Einstellung durchgeführt wird, während [STANDARD] ausgewählt ist, gilt der gleiche Gamma-Modus wie bei Auswahl von [2.2]. (Nur für PT-RW930, PT-RX110) Ändern des [ANWENDER]-Namens Drücken Sie as, um [GAMMA] auszuwählen.
  • Seite 88: [Bildschärfe]

    Kapitel 4 Einstellungen — Menü [BILD] [BILDSCHÄRFE] Sie können die Schärfe des projizierten Bildes einstellen. Drücken Sie as, um [BILDSCHÄRFE] auszuwählen. Drücken Sie die qw oder die <ENTER>-Taste. f Der [BILDSCHÄRFE]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich...
  • Seite 89 Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw oder die <ENTER>-Taste. f Der [DYNAMISCHER KONTRAST]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um [ANWENDER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DYNAMISCHER KONTRAST] wird angezeigt. Drücken Sie as, um das Element auszuwählen, das eingestellt werden soll. f Die Elemente in der ausführlichen Einstellung schalten jedes Mal um, wenn Sie qw drücken.
  • Seite 90: [System Auswahl]

    Drücken Sie die <ENTER>-Taste. Drücken Sie as, um ein Systemformat auszuwählen. f Wählen Sie das Systemformat mit asqw aus, wenn ein Signal über den <SDI IN>-Anschluss eingespeist wird. (Nur für PT-RZ970) f Die verfügbaren Systemformate hängen vom Eingangssignal ab. Anschluss Systemformat Wählen Sie [AUTO], [NTSC], [NTSC4.43], [PAL], [PAL-M], [PAL-N], [SECAM] oder [PAL60].
  • Seite 91 Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung, um die Standardeinstellungen einzustellen. Folgen Sie den Schritten 5) - 6), um [TINT], [FARBTON], [WEISS GAIN], [GAMMA] und [SYSTEM DAYLIGHT VIEW] auf die werkseitigen Einstellungen zu setzen. Hinweis f sRGB ist nur für einen RGB-Signaleingang verfügbar.
  • Seite 92: Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77). Hinweis f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung, das Seitenverhältnis und die Taktphase vom Menü...
  • Seite 93: Kapitel 4 Einstellungen - Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Identifiziert die im Videosignal eingebettete Video-ID (VID) und schaltet automatisch die Bildgröße [VID AUTO] zwischen 4:3 und 16:9 um. Diese Option wird aktiviert, wenn das NTSC-Signal eingespeist wird. Der Projektor identifiziert die Video-ID (VID), die in die Videosignale eingebettet ist, und zeigt das Bild [AUTO] mit automatischer Umschaltung der Bildschirmgrößen zwischen 4:3 und 16:9 an.
  • Seite 94: [Clock Phase]

    Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie zum Einstellen qw. Hinweis f Wenn das Menü [POSITION] → [BILDFORMAT] auf [DIREKT] eingestellt ist, kann [ZOOM] nicht angepasst werden. Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ZOOM] wird angezeigt.
  • Seite 95 Führt eine Geometrieeinstellung unter Verwendung eines Computers durch. [PC-3] *1 Nur für PT-RZ970. Die Steuerung der Geometrieeinstellung über einen Computer setzt fortgeschrittene Kenntnisse voraus. Wenden Sie sich an Ihren Händler. Bis zu drei geometrische Einstellungen unter Verwendung des Computers können gespeichert werden.
  • Seite 96 Mit dem optionalen Upgrade-Kit (Modell-Nr.: ET-UK20) kann der korrigierbare Bereich erweitert werden. Wenden Sie sich an Ihren Händler, um das Produkt zu erwerben. (Nur für PT-RZ970) f Die [GEOMETRIE]-Einstellung ist deaktiviert, wenn das Menü [ANZEIGE OPTION] → [BILDDREHUNG] auf eine andere Einstellung als [AUS] gesetzt ist, während PT-RW930 oder PT-RX110 verwendet wird, wodurch die Verwendung der Geometrieeinstellung nicht zulässig...
  • Seite 97: Menü [Erweitertes Menü]

    EINSTELLUNG] ausgewählt ist und auf eine andere Einstellung als [AUS] ([PC-1], [PC-2] oder [PC-3]) eingestellt ist. Bis zu drei Abtasteinstellungen, die unter Verwendung des Computers angepasst wurden, können gespeichert werden. (Nur für PT-RZ970) Zur Verwendung der Funktion [INDIVID.EINSTELLUNG] wird ein optionales Upgrade-Kit (Modell-Nr.: ET-UK20) benötigt.
  • Seite 98: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]

    Der Austastbereich Drücken Sie q. bewegt sich aufwärts. Oberer Bildschirm- [OBEN] rand Der Austastbereich PT-RZ970: Oben und unten Drücken Sie w. bewegt sich abwärts. 0 - 599 PT-RW930: Oben und unten 0 - 399 Der Austastbereich Drücken Sie w.
  • Seite 99: [Edge Blending]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Hinweis f [CLAMP POSITION] kann nur angepasst werden, wenn ein Signal am <RGB 1 IN>-Anschluss oder am <RGB 2 IN>-Anschluss eingespeist wird. f Abhängig vom Signal kann es sein, dass die Anpassung nicht möglich ist. [EDGE BLENDING] Mit der Edge-Blending-Funktion können mehrere Bilder nahtlos übereinander gelagert werden, indem die Helligkeitsstufe im überlagerten Bereich angepasst wird.
  • Seite 100 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Wird [AUTO TESTPATTERN] auf dem Bildschirm [EDGE BLENDING] auf [EIN] eingestellt, so wird ein schwarzes Testbild angezeigt, wenn Sie den Bildschirm [HELLIGKEIT JUSTIEREN] aufrufen. 12) Drücken Sie as, um [NICHT ÜBERDECKT. SCHWARZWERT] auszuwählen. 13) Drücken Sie die <ENTER>-Taste.
  • Seite 101: [Halbbild Laufzeit]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Hinweis f [HELLIGKEIT JUSTIEREN] ist eine Funktion, die die erhöhte Helligkeit im Schwarzwert des überlappenden Bildbereichs weniger auffällig macht, wenn [EDGE BLENDING] zur Strukturierung einer Multi-Display-Projektionsfläche verwendet wird. Der optimale Punkt der Korrektur wird durch die Anpassung von [NICHT ÜBERDECKT. SCHWARZWERT] eingestellt, sodass der Schwarzwert des überlagerten Bildbereichs auf den gleichen Wert wie der nicht überlagerte Bereich angepasst wird.
  • Seite 102: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]

    Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
  • Seite 103: Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77).
  • Seite 104: Kapitel 4 Einstellungen - Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
  • Seite 105: [Bild-Einstellungen]

    Stellt die vertikale Position zwischen -96 und 96 ein. Drücken Sie as, um [BILD-POSITION] auszuwählen. f [BILD-POSITION] kann nicht ausgewählt werden oder eingestellt werden, wenn [BILDSCHIRMFORMAT] wie folgt eingestellt ist. g PT-RZ970, PT-RW930: [16:10] g PT-RX110: [4:3] Drücken Sie qw zum Einstellen von [BILD-POSITION]. [AUTOMATISCHE SIGNALANPASSUNG] Legen Sie fest, ob die automatische Konfiguration der Signale automatisch ausgeführt werden soll.
  • Seite 106: Position Automatisch Anpassen

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [STANDARD] Standardeinstellung. Wählen Sie dieses Element, wenn das Bildseitenverhältnis ein Breitbildsignal ist, das nicht mit den [BREIT] [STANDARD]-Einstellungen übereinstimmt. Wählen Sie dieses Element aus, wenn Sie ein Signal mit einer speziellen horizontalen Auflösung [ANWENDER] (Anzahl der Pixel) empfangen.
  • Seite 107: [Rgb In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [MODUS BACKUP-EINGANG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Backup-Funktion. Aktiviert die Backup-Funktion zwischen dem DVI-D-Eingang und dem HDMI-Eingang. Der Eingang wird so nahtlos wie möglich umgeschaltet, wenn das gleiche Signal in den Primär- und den Sekun- [EIN] däreingang eingespeist wird.
  • Seite 108: Ändern Des Begrenzungswerts Eines Eingespeisten Synchronisationssignals

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element, wenn ein RGB-Signal oder YC -Signal am <RGB 1 IN>-An- [RGB/YP schluss eingespeist wird. Wählen Sie dieses Element, wenn ein Videosignal am <RGB 1 IN>-Anschluss (<R/P /VIDEO>) [VIDEO] eingespeist wird. Wählen Sie dieses Element, wenn ein Luminanzsignal und ein Farbsignal am <RGB 1 IN>-Anschluss [Y/C] (<G/Y>, <B/P...
  • Seite 109: [Dvi-D In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] 11) Drücken Sie qw zur Auswahl von [AUSFÜHREN] und drücken Sie die <ENTER>-Taste. Hinweis f Einstellungen unter [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] werden im Bildschirm [RGB IN] angezeigt. f Abhängig vom verwendeten Computer oder Videogerät ist möglicherweise eine Einstellung der Auflösung und der vertikalen Abtastfrequenz notwendig.
  • Seite 110: [Hdmi In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DVI-D IN] wird angezeigt. Drücken Sie as, um [EDID-MODUS] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DVI-D-EDID-MODUS] wird angezeigt. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 111 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUTO] Der Signalpegel wird automatisch eingestellt. Wählen Sie dieses Element, wenn der Signalausgang vom HDMI-Anschluss eines externen Geräts [64-940] (z. B. eines Blu-ray-Disc-Players) in den <HDMI IN>-Anschluss eingespeist wird. Wählen Sie dieses Element aus, wenn der Signalausgang vom DVI-D-Anschluss eines externen Geräts (z.
  • Seite 112: [Digital Link In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Die Ausgabe mit der eingestellten Auflösung oder vertikalen Abtastfrequenz ist abhängig vom verwendeten Computer oder Videogerät unter Umständen nicht möglich. [DIGITAL LINK IN] Stellen Sie dieses Element in Übereinstimmung mit dem Videosignaleingang am <DIGITAL LINK/LAN>-Anschluss ein.
  • Seite 113: [Sdi In]

    Die Ausgabe mit der eingestellten Auflösung oder vertikalen Abtastfrequenz ist abhängig vom verwendeten Computer oder Videogerät unter Umständen nicht möglich. [SDI IN] (Nur für PT-RZ970) Stellen Sie dieses Element in Übereinstimmung mit dem Signaleingang am <SDI IN>-Anschluss ein. Einstellen von [SIGNALPEGEL] Wählen Sie die Amplitude des Signals, das eingegeben werden soll.
  • Seite 114: [Bildschirmeinblendungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [3G-SDI ABBILDUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. [AUTO] [EBENE A] oder [EBENE B] wird automatisch ausgewählt. [EBENE A] Auf [EBENE A] festgelegt. [EBENE B] Auf [EBENE B] festgelegt. Hinweis f Diese Option ist während des Signaleingangs von SD-SDI oder HD-SDI nicht in Betrieb.
  • Seite 115: Einstellen Von [Osd Speicher]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [OSD ANORDNUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Einstellung auf Gelb. Einstellung auf Blau. Einstellung auf Weiß. Einstellung auf Grün. Einstellung auf Pfirsichfarben.
  • Seite 116: [Closed Caption Einstellung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Die Warnmeldung wird angezeigt. [AUS] Die Warnmeldung wird ausgeblendet. Hinweis f Wenn [AUS] eingestellt ist, wird die Warnmeldung nicht in der Projektion angezeigt, selbst wenn eine Warnung wie etwa [TEMPERATUR- WARNUNG] bei Gebrauch des Projektors erkannt wird.
  • Seite 117: [Bilddrehung]

    Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Verwenden Sie „Logo Transfer Software“ auf der mitgelieferten CD-ROM, um das [LOGO BENUTZER]-Bild zu erstellen/zu registrieren.
  • Seite 118: [Gleichmäßigkeit]

    Drücken Sie q. linken Seite wird dunkel. Einstellen von [PC-FARBEN KORREKTUR] (Nur für PT-RZ970) Stellen Sie die Funktion [PC-FARBEN KORREKTUR] ein, um Helligkeit und Farbunregelmäßigkeit der gesamten Anzeige mithilfe eines Computers zu korrigieren. Zur Verwendung der Funktion [PC-FARBEN KORREKTUR] wird ein optionales Upgrade-Kit (Modell-Nr.: ET-UK20) benötigt.
  • Seite 119: Einstellen Von [Beim Startvorgang]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERSCHLUSS EINSTELLUNGEN] wird angezeigt. Drücken Sie as, um [ZEIT DER EINBLENDUNG] oder [ZEIT DER AUSBLENDUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. Option Einstellung [AUS] Stellt kein Ein- und Ausblenden ein.
  • Seite 120: [Standbild]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss- Synchronisierungsfunktion verwendet wird. [MASTER] Stellen Sie dieses Element nur auf einem Projektor ein, der die Synchronisierungsquelle der Ver- schlussbedienung innerhalb der verknüpften Projektoren wird. Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss- Synchronisierungsfunktion verwendet wird.
  • Seite 121: Anpassen Der Wellenform

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUS] Zeigt die Eingangssignalanzeige nicht an. [EIN] Zeigt die Eingangssignalanzeige an. Drücken Sie die <MENU>-Taste zweimal, um die Angaben zu löschen. Drücken Sie as, um eine beliebige horizontale Linie auszuwählen. Drücken Sie die <ENTER>-Taste, um die ausgewählte Linie entweder zu Luminanz, Rot, Grün oder Blau umzuschalten.
  • Seite 122: [Abschalting Der Rgb Farben]

    Bestätigen Sie, dass die Einstellung [SIGNALPEGEL] des Eingangssignals korrekt ist, bevor Sie den Schwarzpegel anpassen. Bestätigen Sie die Einstellung [SIGNALPEGEL] im Menü [ANZEIGE OPTION] → [DVI-D IN]/[HDMI IN]/[DIGITAL LINK IN]/[SDI IN] → [SIGNALPEGEL]. ([SDI IN] wird nur für PT-RZ970 unterstützt.) [ABSCHALTING DER RGB FARBEN] Jede rote, grüne und blaue Farbkomponente kann entfernt werden.
  • Seite 123: Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77).
  • Seite 124: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Siehe „Neigungswinkel-Sensor“ (x Seite 32) für Einzelheiten zum Bereich der Stellungen an, die der eingebaute Neigungswinkelsensor erkennen kann. [BETRIEBSEINSTELLUNG] Stellen Sie die Bedienungsmethode des Projektors ein. Die Einstellungen werden übernommen, wenn „Anfangseinstellung (Bedienungseinstellung)“ (x Seite 59) im Bildschirm [WERKSEINSTELLUNG] bereits eingestellt wurde.
  • Seite 125: Einstellen Von [Lichtleistung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellen von [MAX.LAMP.-LEISTUNG] Legen Sie die Höchstgrenze zur Korrektur der Projektionsflächenhelligkeit entsprechend den Veränderungen der Helligkeit der Lichtquelle fest. Drücken Sie as, um [BETRIEBSEINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BETRIEBSEINSTELLUNG] wird angezeigt. Drücken Sie as, um [MAX.LAMP.-LEISTUNG] auszuwählen.
  • Seite 126: Wechselbeziehung Von Luminanz Und Laufzeit

    Die Wechselbeziehung zwischen Luminanz und Laufzeit ist wie folgt. Nehmen Sie die Einstellungen abhängig der gewünschten Nutzungsdauer und Helligkeit der Projektion vor. Die Werte von Luminanz und Laufzeit sind grobe Schätzungen. r PT-RZ970/PT-RW930 f So stellen Sie den Projektor basierend auf der Nutzungsdauer ein Wenn [KONSTANT-MODUS] auf [AUTO] oder [PC]...
  • Seite 127: Einstellen Von [Helligkeitsregler Setup]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn [KONSTANT-MODUS] auf [AUTO] oder [PC] Wenn [KONSTANT-MODUS] auf [AUS] eingestellt ist eingestellt ist Luminanz (lm) [MAX.LAMP.- [LICHTLEIS- [MAX.LAMP.- [LICHTLEIS- Laufzeit (Stunde) Laufzeit (Stunde) LEISTUNG] (%) TUNG] (%) LEISTUNG] (%) TUNG] (%) 5 000 100,0 50,0 31 500...
  • Seite 128: [Lichtleistung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn die Zeit nicht angegeben wird, wählen Sie [AUS] zwischen 23 und 00 für die Stunde oder zwischen 59 und 00 für die Minute aus. 10) Drücken Sie die <ENTER>-Taste. f [KALIBRIERUNGSZEIT] wird eingestellt. f Helligkeit und Farbe werden zur festgelegten Zeit gemessen.
  • Seite 129: [Helligkeitsregler]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [LICHTLEISTUNG] auszuwählen. Drücken Sie qw zur Anpassung. Einstellung Bedienung Regelbereich Helligkeit Laufzeit (Schätzung) Drücken Sie w. Das Bild wird heller. Die Laufzeit wird kürzer. 8,0 % - 100,0 % Drücken Sie q. Das Bild wird dunkler.
  • Seite 130 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Führt ohne Synchronisation mit den anderen Projektoren an einem Projektor Korrekturen durch den Helligkeitssensor durch. [AUS] Die Dauer, für welche die konstante Helligkeit beibehalten wird, wird durch Verringerung des Wertes [LICHTLEISTUNG] kleiner. [GRUPPE A] Führt eine Korrektur durch den Helligkeitssensor an mehreren Projektoren synchronisiert durch.
  • Seite 131: Anzeigen Von [Helligkeitseinstellungen Anzeigen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Helligkeitsregelungsfunktion und die dynamische Kontrastfunktion sind gleichzeitig funktionsfähig, doch die dynamische Kontrastfunktion funktioniert nicht beim Messen der Helligkeit und der Farbe. f Die Einstellung [KALIBRIERUNGSZEIT] wird übernommen, wenn Sie die Zeit eingeben. f Die Einstellung [KALIBRIERUNGSINFORMATIONEN] wird dann übernommen, wenn das Element unter Verwendung von qw umgeschaltet wird.
  • Seite 132: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn [KONSTANT-MODUS] auf [PC] eingestellt ist HELLIGKEITSEINSTELLUNGEN ANZEIGEN KONSTANT-MODUS PROJECTOR ZURÜCK MENU Zeigen Sie den Namen des Projektors an. Zeigen Sie die synchronisierte Gruppe an. Zeigen Sie die IP-Adresse des Projektors an. Zeigen Sie die Namen und die IP-Adresse von Projektoren in der gleichen Gruppe an, die im Netzwerk erkannt werden. Zeigen Sie den Status farblich an.
  • Seite 133: [Bereitschafts Modus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Stellen Sie [BETRIEBSMODUS] jedes Projektors auf die gleiche Einstellung ein. (x Seite 124) Legen Sie [SUBNET-MASKE] und [IP ADRESSE] bei jedem Projektor fest. f Um über das Netzwerk zu kommunizieren, müssen Sie den Wert [SUBNET-MASKE] für alle Projektoren gleich und den Wert [IP ADRESSE] für alle Projektoren unterschiedlich einstellen.
  • Seite 134: [Auto-Abschaltung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [AUS] Deaktiviert die Funktion [SCHNELLSTARTMODUS]. Aktiviert nach dem Eintreten des Projektors in den Standbymodus die Funktion [SCHNELLSTART- MODUS], bis die festgelegte Zeit abgelaufen ist, die unter [GÜLTIGER ZEITRAUM] eingestellt wurde. [EIN] Die Zeit bis zum Beginn der Projektion nach dem Einschalten wird verringert, solange die Funktion [SCHNELLSTARTMODUS] aktiv ist.
  • Seite 135: [Start Modus]

    Stellt den Eingang auf DIGITAL LINK ein. [SDI] Stellt den Eingang auf SDI ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um. *1 Nur für PT-RZ970 *2 Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am Projektor...
  • Seite 136: Manuelles Einstellen Von Datum Und Uhrzeit

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Manuelles Einstellen von Datum und Uhrzeit Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATUM UND UHRZEIT] wird angezeigt. Drücken Sie as, um [UHR EINSTELLEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [UHR EINSTELLEN] wird angezeigt.
  • Seite 137: Einstellen Eines Programms

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Wenn [PLANUNG] auf [EIN] eingestellt ist, während das Menü [PROJEKTOR EINSTELLUNGEN] → [BEREITSCHAFTS MODUS] auf [ECO] gesetzt ist, wird die Einstellung [BEREITSCHAFTS MODUS] zwangsläufig auf [NORMAL] umgeschaltet und die Einstellung kann nicht in [ECO] geändert werden. Die Einstellung [BEREITSCHAFTS MODUS] ändert sich auch dann nicht wieder zurück, wenn in diesem Zustand [PLANUNG] auf [AUS] eingestellt wird.
  • Seite 138 [SDI] Schaltet den Eingang auf SDI um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. [NORMAL] Gibt der Luminanz Vorrang. Steuert die Leistung, um die Nutzungsdauer der Lichtquelle mit [ECO] höherer Luminanz zu erhöhen.
  • Seite 139: [Multi Projector Sync]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [MULTI PROJECTOR SYNC] Stellen Sie die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion ein. Die Kontrast-Synchronisierungsfunktion ist eine Funktion, um eine kombinierte Projektionsfläche mit einem ausgeglichenen Kontrast kann angezeigt werden, indem Sie das Helligkeitsniveau des Videosignaleingangs an jeden Projektor weitergeben, wenn Sie eine Projektionsfläche mit mehreren Displays erstellen, indem Sie die projizierten Bilder von mehreren Projektoren kombinieren.
  • Seite 140 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [EIN] Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion verwendet wird. Hinweis f Die Kontrast-Synchronisierungsfunktion funktioniert, wenn alle folgenden Bedingungen erfüllt sind. g Alle zu verknüpfenden Projektoren sind über die Verkettungsverbindung in Schleife geschaltet. (Maximal 64 Projektoren) g [MODUS] ist nur auf einem Projektor, der verknüpft ist, auf [MASTER] eingestellt und [MODUS] ist auf allen anderen Projektoren auf [SLAVE] eingestellt.
  • Seite 141: [Rs-232C]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Verschlussfunktion des Projektors, bei dem [MODUS] auf [SLAVE] gesetzt ist, kann einzeln bedient werden. Zu dieser Zeit folgt die Verschlussbedienung der Einstellung des Menüs [ANZEIGE OPTION] → [VERSCHLUSS EINSTELLUNGEN], das bei diesem Projektor eingestellt ist.
  • Seite 142: [Remote2 Modus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [NONE] [EVEN] Wählen Sie den Paritätszustand aus. [ODD] Einstellen der Antwort Drücken Sie as, um [RS-232C] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RS-232C] wird angezeigt.
  • Seite 143: [Funktionstasten Menü]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [FUNKTIONSTASTEN MENÜ] Stellen die Funktionen der <FUNCTION>-Taste auf der Fernbedienung ein. Drücken Sie as, um [FUNKTIONSTASTEN MENÜ] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FUNKTIONSTASTEN MENÜ] wird angezeigt. Drücken Sie as, um eine Funktion auszuwählen. [INAKTIV] Deaktiviert die <FUNCTION>-Taste.
  • Seite 144: [Alle Benutzerdaten Sichern]

    *1 Der Temperaturzustand wird durch farbigen Text (grün/gelb/rot) und einen Skalierungsbalken angegeben. Verwenden Sie den Projektor in einem Bereich, in dem die Anzeige grün ist. *2 Nur für PT-RZ970 Hinweis f Die E-Mail, die den Status enthält, kann an die unter „[E-mail set up]-Seite“ (x Seite 177) eingestellte E-Mail-Adresse (bis zu zwei Adressen) geschickt werden, indem die <ENTER>-Taste gedrückt wird, während der Bildschirm [STATUS] angezeigt wird.
  • Seite 145: [Alle Benutzerdaten Laden]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [ALLE BENUTZERDATEN SICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SICHERHEITS PASSWORT] wird angezeigt. Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste.
  • Seite 146: [Service Passwort]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Die folgenden Einstellungen werden nicht initialisiert, selbst wenn [ALLE BENUTZERDATEN] ausgeführt wird. g Das Menü [ANZEIGE OPTION] → [GLEICHMÄßIGKEIT] g Das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] → [BETRIEBSMODUS] g Das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] → [MAX.LAMP.-LEISTUNG] g Das Menü...
  • Seite 147: Menü [Bild Im Bild]

    Kapitel 4 Einstellungen — Menü [BILD IM BILD] Menü [BILD IM BILD] Wählen Sie auf dem Menübildschirm [BILD IM BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77).
  • Seite 148 Kapitel 4 Einstellungen — Menü [BILD IM BILD] 13) Drücken Sie as, um [FRAME LOCK] auszuwählen. 14) Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [HAUPTFENSTER] Stellt Frame-Lock für das Eingangssignal ein, das im Hauptfenster eingestellt ist. [NEBENFENSTER] Stellt Frame-Lock für das Eingangssignal ein, das im Unterfenster eingestellt ist.
  • Seite 149: Kapitel 4 Einstellungen - Menü [Testbilder]

    Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.
  • Seite 150: Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77). r Details der registrierten Signale A1 (1-2) Speichernummer:...
  • Seite 151: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
  • Seite 152: Voreinstellung

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [BREIT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: XXXXXX XXXX A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [ERWEITERT] ein.
  • Seite 153: Löschen Des Unterspeichers

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie im normalen Bildschirm (wenn kein Menü angezeigt wird) qw. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
  • Seite 154: Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
  • Seite 155: Kapitel 4 Einstellungen - Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] [ANZEIGETEXT] Legen Sie die Sicherheitsmeldung (Text oder Bild) über das Projektionsbild. Drücken Sie as, um [ANZEIGETEXT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Blendet die Sicherheitsmeldung aus. [TEXT] Zeigt den Text an, der im Menü...
  • Seite 156 ["ON SCREEN" SCHALTER] ― <ON SCREEN>-Taste ["ANDERER" SCHALTER] Nicht oben aufgeführte Schaltflächen asqw, <ENTER>-Taste *1 Der SDI-Eingang wird nur für PT-RZ970 unterstützt. Drücken Sie qw, um das Element zu ändern. [AKTIV] Aktiviert die Schaltflächenbedienungen. [INAKTIV] Deaktiviert die Schaltflächenbedienungen. f Die folgenden Elemente können nur ausgewählt werden, wenn [RGB1/2 SCHALTER] unter [EINGANGSWAHLSCHALTER] ausgewählt wird.
  • Seite 157: [Bedienelement-Passwort Ändern]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] [BEDIENELEMENT-PASSWORT ÄNDERN] Das Passwort des Steuergerätes kann geändert werden. Drücken Sie as, um [BEDIENELEMENT-PASSWORT ÄNDERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT-PASSWORT ÄNDERN] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben.
  • Seite 158: Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 77). [DIGITAL LINK MODUS] Schalten Sie die Verbindungsart des <DIGITAL LINK/LAN>-Projektoranschlusses um.
  • Seite 159: Kapitel 4 Einstellungen - Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [SIGNALQUALITÄT] ist ein Zahlenwert der Fehlersumme. Die Anzeigefarbe ändert sich in Abhängig- keit des Wertes zu Grün, Gelb oder Rot. Prüfen Sie die Signalqualität mithilfe eines Signals, das vom Doppelkabeltransmitter übertragen wird. f [MAXIMAL]/[MINIMUM]: Maximal-/Minimalwert der Fehlersumme f Grün (-12 dB oder weniger) →...
  • Seite 160: [Netzwerk Status]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Stellen Sie diese Option auf [EIN] ein, wenn Sie den „XTP-Transmitter“ von Extron Electronics am <DIGITAL LINK/LAN>-Anschluss anschließen. Stellen Sie es auf [AUS] ein, wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe [EXTRON XTP] (Modell-Nr.: ET-YFB100G, ET-YFB200G) verbunden wird.
  • Seite 161: [Einstellung Art-Net-Kanal]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [NET] Geben Sie das zu verwendende [NET] für die Verarbeitung von Art-Net durch den Projektor ein. [SUB NET] Geben Sie das zu verwendende [SUB NET] für die Verarbeitung von Art-Net durch den Projektor ein. Geben Sie das zu verwendende [UNIVERSE] für die Verarbeitung von Art-Net durch den Projektor [UNIVERSE] ein.
  • Seite 162: [Art-Net-Status]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [NONE] Keine Definition *1 Nur für PT-RZ970 f Die Einstellung ist auch möglich, indem as gedrückt wird, um den Kanal auszuwählen, die <ENTER>- Taste gedrückt wird, um die Elementliste anzuzeigen, asqw gedrückt wird, um das Element auszuwählen, und die <ENTER>-Taste gedrückt wird.
  • Seite 163: Kapitel 5 Bedienung

    Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. DEUTSCH - 163...
  • Seite 164: Netzwerkverbindung

    Flachbildschirm) oder des Peripheriegeräts innerhalb des Intranets und zum Melden von Problemen oder Erkennen von Anzeichen möglicher Probleme des Geräts, kann verwendet werden. Besuchen Sie die Panasonic-Website (https://panasonic.net/cns/projector/pass/) für Einzelheiten. f PJLink Bedienung oder Statusabfrage des Projektors können von einem Computer unter Verwendung des PJLink- Protokolls durchgeführt werden.
  • Seite 165: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter

    Panasonic-Website (https://panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
  • Seite 166: Werkseitige Standardeinstellung

    Kapitel 5 Bedienung — Netzwerkverbindung r Werkseitige Standardeinstellung f Die folgenden Einstellungen wurden werkseitig als Standard eingestellt. [DHCP] [IP ADRESSE] 192.168.0.8 [SUBNET-MASKE] 255.255.255.0 [STANDARDGATEWAY] 192.168.0.1 [DNS1]/[DNS2] Keine Bedienung am Computer Schalten Sie den Computer ein. Führen Sie die Netzwerkeinstellung wie durch Ihren Netzwerkadministrator angewiesen durch. f Die Bedienung vom Computer aus ist möglich, indem die Netzwerkeinstellung des Computers wie folgt konfiguriert wird, wenn der Projektor auf die werkseitigen Standardeinstellungen eingestellt ist.
  • Seite 167: Websteuerungsfunktion

    Starten Sie den Webbrowser auf dem Computer. Geben Sie die IP-Adresse des Projektors in das URL-Eingabefeld des Webbrowsers ein. Geben Sie den Benutzernamen und das Passwort ein. f Die werkseitige Standardeinstellung des Benutzernamens lautet user1 (Benutzerrechte)/admin1 (Administratorrechte) und das Passwort lautet panasonic (Kleinschreibung). DEUTSCH - 167...
  • Seite 168: Kapitel 5 Bedienung - Websteuerungsfunktion

    Kapitel 5 Bedienung — Websteuerungsfunktion Klicken Sie auf OK. f Die [Projector status]-Seite wird angezeigt. Hinweis f Wenn Sie einen Webbrowser verwenden, um den Projektor zu steuern, stellen Sie das Menü [NETZWERK] → [NETZWERKSTEUERUNG] → [WEB STEUERUNG] auf [EIN] ein. f Führen Sie die Einstellung oder die Steuerung nicht gleichzeitig durch das Aufrufen von mehreren Webbrowsern durch. Verwenden Sie für die Einstellung und Steuerung des Projektors nicht mehrere Computer.
  • Seite 169 Kapitel 5 Bedienung — Websteuerungsfunktion Beschreibungen von Optionen Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel. Die [Detailed set up]-Seite wird durch Anklicken dieser Option angezeigt. [Status] [Change password] Der Status des Projektors wird durch Anklicken dieser Option angezeigt.
  • Seite 170 Kapitel 5 Bedienung — Websteuerungsfunktion [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 10 [LIGHT OUTPUT] Zeigt den Typ des Projektors an. Zeigt den Einstellstatus von [LICHTLEISTUNG] an. [MAIN VERSION] 11 [INPUT] Zeigt die Firmwareversion des Projektors an.
  • Seite 171 Kapitel 5 Bedienung — Websteuerungsfunktion Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] im [SELF TEST]-Anzeigefeld des Bildschirms [Projector status] angezeigt wird, klicken Sie es an, um den Inhalt des Fehlers/der Warnung aufzurufen. f Der Projektor tritt je nach Fehlerinhalt eventuell in den Standby-Status ein, um den Projektor zu schützen. Selbstdiagnoseanzeige Zeigt die Prüfergebnisse des Elements an.
  • Seite 172 Kapitel 5 Bedienung — Websteuerungsfunktion Option Beschreibung [ATM SENSOR] Es gibt ein Problem mit dem Luftdruckmesser. Wenden Sie sich an Ihren Händler. Es gibt ein Problem mit dem Phosphorrad 1 oder der Antriebsschaltung von Phosphor- [PHOSPHOR WHEEL1] rad 1. Wenden Sie sich an Ihren Händler. Es gibt ein Problem mit dem Phosphorrad 2 oder der Antriebsschaltung von Phosphor- [PHOSPHOR WHEEL2] rad 2.
  • Seite 173 Kapitel 5 Bedienung — Websteuerungsfunktion [Access error log]-Seite Klicken Sie auf [Status] → [Access error log]. Das Fehlerprotokoll des Webservers wird angezeigt, etwa der Zugriff auf Seiten, die nicht existieren, oder der Zugriff mit nicht autorisierten Benutzernamen oder Passwörtern. Seite [Mail error log] Klicken Sie auf [Status] →...
  • Seite 174 Bildschirmanzeigefunktion ausgeschaltet ist (ausgeblendet). Schaltet die Bildschirmanzeigefunktion aus (keine Anzeige)/ein (Anzeige). [INPUT SELECT] Schaltet das Eingangssignal um. (Der SDI-Eingang wird nur für PT-RZ970 unterstützt.) [Detail control]-Seite Klicken Sie auf [Projector control] → [Detail control]. Steuerung des Projektors [WAVEFORM MONITOR] Der Projektor wird durch Drücken der Schaltflächen auf die Zeigt die Wellenform des Eingangssignals an.
  • Seite 175 Kapitel 5 Bedienung — Websteuerungsfunktion [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Klicken Sie auf die Schaltfläche [Next], um die aktuellen Einstellungen anzuzeigen. f Klicken Sie auf die Schaltfläche [Change], um den Einstellungsänderungs-Bildschirm anzuzeigen. [PROJECTOR NAME] [DNS1] Geben Sie den Namen des Projektors ein.
  • Seite 176 Kapitel 5 Bedienung — Websteuerungsfunktion [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Wählen Sie die Zeitzone aus. Geben Sie die IP-Adresse oder den Servernamen des NTP- Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
  • Seite 177 Kapitel 5 Bedienung — Websteuerungsfunktion [E-mail set up]-Seite Die E-Mail kann regelmäßig an voreingestellte E-Mail-Adressen (bis zu zwei Adressen) gesendet werden oder wenn ein Fehler oder Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [ENABLE], um die E-Mail-Funktion zu verwenden.
  • Seite 178 Kapitel 5 Bedienung — Websteuerungsfunktion [E-MAIL ADDRESS 1], [E-MAIL ADDRESS 2] Einstellungen der Bedingungen, bei denen eine E-Mail Geben Sie die E-Mail-Adresse ein, an die gesendet werden soll. versendet werden soll Lassen Sie [E-MAIL ADDRESS 2] leer, wenn keine zwei E-Mail- Wählen Sie die Bedingungen aus, unter denen eine E-Mail Adressen verwendet werden sollen.
  • Seite 179 Kapitel 5 Bedienung — Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
  • Seite 180: Inhalt Der Gesendeten E-Mail

    Kapitel 5 Bedienung — Websteuerungsfunktion Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : RZ970 Serial No : 123456789012 ----- E-mail setup data -----...
  • Seite 181 Kapitel 5 Bedienung — Websteuerungsfunktion Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : RZ970 Serial No : 123456789012 ----- check system -----...
  • Seite 182 Kapitel 5 Bedienung — Websteuerungsfunktion [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [User] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um die Einstellung von [User] zu ändern. ändern. [Next] Wird verwendet, um die Einstellung des Passwortes zu ändern. [Administrator]-Konto [Account] [New]...
  • Seite 183 Kapitel 5 Bedienung — Websteuerungsfunktion [User]-Konto [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Password(Retype)]: Geben Sie das gewünschte neue Passwort erneut ein.
  • Seite 184 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Crestron Connected(TM)] Der Projektor kann mit Crestron Connected überwacht/gesteuert werden. Es ist ein Zugriff mit Administratorrechten notwendig, um den Bedienungsbildschirm von Crestron Connected über den Websteuerungsbildschirm zu starten. (Die Schaltfläche [Crestron Connected(TM)] wird mit Benutzerrechten nicht auf dem Websteuerungsbildschirm angezeigt.) Die Bedienungsseite von Crestron Connected wird durch Anklicken von [Crestron Connected(TM)] angezeigt.
  • Seite 185 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Tools] Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind. Zeigt die aktuelle Einstellung an.
  • Seite 186 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Help] Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. 186 - DEUTSCH...
  • Seite 187: Kapitel 6 Wartung

    Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfverfahren im Falle von Problemen und Wartungsverfahren für das Gerät. DEUTSCH - 187...
  • Seite 188: Lichtquellen-/Temperaturanzeige

    Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Lichtquellen-/Temperaturanzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, werden Sie von den Lichtquellenanzeigen <LIGHT1>/<LIGHT2> oder die Temperaturanzeige <TEMP> durch ein Leuchten oder Blinken benachrichtigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
  • Seite 189 Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (2 Mal) (3 Mal) Die Innentemperatur ist Die Innentemperatur ist Der Kühllüfter hat angehal- Status Aufwärmstatus hoch (Warnung). hoch (Standby-Status). ten. f Haben Sie das Gerät f Ist die Lufteinlass-/Luftaustrittsöffnung blockiert? bei niedriger Temperatur Ursache ―...
  • Seite 190: Wartung

    Kapitel 6 Wartung — Wartung Wartung Vor der Wartung des Projektors f Schalten Sie den Projektor vor Wartungsarbeiten aus. (x Seiten 56, 67) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 67) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab.
  • Seite 191: Kapitel 6 Wartung - Fehlerbehebung

    Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der <MAIN POWER>-Schalter auf <OFF> eingestellt? f Führt die Steckdose Strom? ―...
  • Seite 192 Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist [EDID-AUSWAHL] unter [DVI-D IN] auf [EDID3] oder [EDID2:PC] gesetzt? Die Bildausgabe von DVI-D f Möglicherweise hilft es, den Grafikbeschleunigertreiber des Computers auf die ― des Computers erscheint neueste Version zu aktualisieren. nicht.
  • Seite 193: [Selbsttest]-Anzeigen

    Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen [SELBSTTEST]-Anzeigen [SELBSTTEST] kann im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] → [SELBSTTEST] überprüft werden. Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu. Überprüfen Sie „Aktionsnummer“ und befolgen Sie die Maßnahme unter „Maßnahme für Fehler und Warnung“...
  • Seite 194: Kapitel 6 Wartung - [Selbsttest]-Anzeigen

    Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen Fehler-/Warnanzeige Einzelheiten Aktionsnummer Fehler des Abluftgebläses 1 Fehler des Abluftgebläses 2 Fehler Heizkörperlüfter 2 Fehler Heizkörperlüfter 1 Fehler Phosphorrad 1 Fehler Phosphorrad 2 Fehler Flüssigkeitskühlpumpe 1 Fehler Flüssigkeitskühlpumpe 2 Fehler Lichtquelleneinheit 1 Fehler Lichtquelleneinheit 2 Hinweis f Die Selbstdiagnoseanzeige und die Einzelheiten der Störung können unterschiedlich sein.
  • Seite 195: Kapitel 7 Anhang

    Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. DEUTSCH - 195...
  • Seite 196: Technische Informationen

    INPT Eingangsauswahl RGB2 INPT? Abfrage der Eingangs- DVI-D auswahl HDMI DIGITAL LINK SDI (Nur für PT-RZ970) AVMT Verschlusssteuerung Blendenfunktion deaktiviert (Verschluss: offen) Abfrage des Verschluss- AVMT? Blendenfunktion aktiviert (Verschluss: geschlossen) status Zeigt Lüfterfehler an und gibt 0 - 2 f 0 = Kein Feh- 1.
  • Seite 197: Verwenden Der Art-Net-Funktion

    KANAL-11 AKTIV/INAKTIV AKTIV/INAKTIV GEOMETRIE KANAL-12 NONE NONE NONE *1 Für PT-RZ970. Die Einstellung für PT-RW930 oder PT-RX110 ist „NONE“. Steuerungseinzelheiten r LICHTLEISTUNG Kann in 256 Schritten zwischen 100 % und 0 % eingestellt werden. Leistung Parameter Ausgangswert 100 % …...
  • Seite 198 RGB2 16-23 Keine Wirkung 24-31 DVI-D 32-39 HDMI 40-47 DIGITAL LINK 48-55 SDI (Nur für PT-RZ970) 56-63 Keine Wirkung 64-127 BILD IM BILD Ausführung, ANWENDER1 128-135 BILD IM BILD Ausführung, ANWENDER2 136-143 BILD IM BILD Ausführung, ANWENDER3 144-151 Keine Wirkung...
  • Seite 199: Stromversorgung

    Kapitel 7 Anhang — Technische Informationen r AUSWAHL OBJ.-FUNKT. (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Bedienung zusammen mit OBJEKTIV-STEUERUNG. Leistung Parameter Ausgangswert Keine Wirkung 0-15 OBJEKTIV HOR. SHIFT 16-31 OBJEKTIV VERT. SHIFT 32-47 OBJEKTIV-FOKUS 48-63 OBJEKTIV-ZOOM 64-79 Bringen Sie das Objektiv in die Ausgangsposition. 80-95 Bringen Sie das Objektiv in die ET-DLE030-Objektivstandardpositi- Keine Wirkung...
  • Seite 200 PC-2 64-79 PC-3 80-95 ECKEN-KORREKTUR 96-111 Keine Wirkung 112-255 *1 Nur für PT-RZ970 r INDIVID.EINSTELLUNG (Nur für PT-RZ970) Zur Verwendung von PC-1, PC-2 oder PC-3 wird das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) benötigt. Leistung Parameter Ausgangswert 0-31 PC-1 32-63 PC-2 64-95...
  • Seite 201: Steuerungsbefehle Via Lan

    Kapitel 7 Anhang — Technische Informationen r FARBE, TINT Leistung Parameter Ausgangswert Keine Wirkung 0-31 Werkseitige Standardeinstellung 32-63 64-65 … … 128-129 … … 190-191 Keine Wirkung 192-255 r RASTER-MUSTER Leistung Parameter Ausgangswert Keine Wirkung 0-15 16-31 WEISS 32-47 GELB 48-63 CYAN 64-79 GRÜN...
  • Seite 202: Befehl-Übertragungsverfahren

    Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet xxxxxx „admin1“) Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet yyyyy „panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erlangt wurde Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten...
  • Seite 203 Kapitel 7 Anhang — Technische Informationen Wenn für die Websteuerung kein Administratorrechte-Passwort eingestellt ist (Nicht- Sicherheitsmodus) Verbinden Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an. f Sie können sowohl die IP-Adresse als auch die Portnummer über den Menübildschirm des Projektors beziehen.
  • Seite 204: Out>-Anschlüsse

    Kapitel 7 Anhang — Technische Informationen <SERIAL/MULTI PROJECTOR SYNC IN>-/<SERIAL/MULTI PROJECTOR SYNC OUT>-Anschlüsse Die <SERIAL/MULTI PROJECTOR SYNC IN>/<SERIAL/MULTI PROJECTOR SYNC OUT>-Anschlüsse des Projektors entsprechen RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Eine kombinierte Projektionsfläche mit einem ausgeglichenen Kontrast kann angezeigt werden, indem mehrere Projektoren über den <SERIAL/MULTI PROJECTOR SYNC IN>-Anschluss und <SERIAL/MULTI PROJECTOR SYNC OUT>-Anschluss verknüpft werden und das Helligkeitsniveau des Videosignaleingangs an jeden Projektor weitergeben, wenn Sie eine Projektionsfläche mit mehreren Displays strukturieren, indem Sie die projizierten...
  • Seite 205: Rs-232C-Verbindungszustand (Standardeinstellungen)

    Kapitel 7 Anhang — Technische Informationen Stiftbelegungen und Signalnamen D-Sub 9-polig (Buchse) Stiftnr. Signalname Einzelheiten Außenansicht ― Übertragene Daten Empfangene Daten MULTI PROJECTOR Für die Kontrast-Synchronisierungsfunktion/ SYNC für die Verschluss-Synchronisierungsfunktion Masse ― Interne Verbindung ― D-Sub 9-polig (Stecker) Stiftnr. Signalname Einzelheiten Außenansicht ―...
  • Seite 206: Wenn Mehrere Projektoren Gesteuert Werden

    Kapitel 7 Anhang — Technische Informationen Grundformat (enthält Unterbefehle) Entspricht dem Grundformat Unterbefehl (5 Bytes) Parameter (6 Bytes) Symbol „+“ oder „–“ (1 Byte) und Einstellung oder Einstellwert (5 Bytes) Vorgang (1 Byte) „=“ (Den angegebenen Wert mit dem Parameter einstellen) *1 Bei der Übertragung eines Befehls, der keinen Parameter benötigt, sind Vorgang (E) und Parameter nicht erforderlich.
  • Seite 207: Steuerungsbefehl

    ― Befehl „Betriebsabfrage“. Standby STANDBY Betriebsabfrage Strom ein RGB1 RGB2 DVI-D Umschaltung des Ein- gangssignals HDMI DIGITAL LINK SDI (Nur für PT-RZ970) Verschlusssteuerung GEÖFFNET Abfrage des Verschluss- SCHLIESSEN status STANDARD/VID AUTO/AUTO Bildseitenverhältnisum- schaltung 16:9 DIREKT H-V ANPASSUNG Abfrage der Bildseiten- H-GESTRECKT verhältniseinstellung...
  • Seite 208: Projektor-Steuerungsbefehl (Mit Unterbefehl)

    Kapitel 7 Anhang — Technische Informationen Parameter/Ausgabezei- Befehl Einzelheiten Anmerkung (Parameter) chenfolge Unterspeicherumschal- tung 01 - 96 Nummer des Unterspeichers Abfrage des Unterspei- cherstatus r Projektor-Steuerungsbefehl (mit Unterbefehl) Befehl Unterbefehl Einzelheiten Anmerkung RYCI1 RGB1-Eingangseinstellung +00000 = RGB/YP , +00001 = Y/C, +00002 = VIDEO r Objektiv-Steuerungsbefehl Befehl Unterbefehl...
  • Seite 209: Kombinationsliste Der Zweifensteranzeige

    Einschalttaste <b>, Standby-Taste <v>, <RGB1>-Taste, <RGB2>-Taste, <RGB1/2>-Taste, <DVI-D>-Taste, <HDMI>-Taste, <DIGITAL LINK>-Taste, <SDI>-Taste, <SHUTTER>-Taste (Der SDI-Eingang wird nur für PT-RZ970 unterstützt.) Hinweis f Um die Einstellungen von Stiften (2) bis (8) zu ändern, stellen Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [REMOTE2 MODUS] auf [ANWENDER] ein.
  • Seite 210: Passwort Des Steuergerätes

    Das Bild des Unterfensters wird nicht angezeigt, wenn die Funktion P IN P mit einem Signal einer anderen Frequenz von a verwendet wird. Passwort des Steuergerätes Wenden Sie sich für die Initialisierung Ihres Passwortes an Ihren Händler. Upgrade-Kit (Nur für PT-RZ970) Wenn das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) verwendet wird, sind die folgenden Funktionen erweitert. Funktion Standardstatus...
  • Seite 211: Verzeichnis Kompatibler Signale

    Kapitel 7 Anhang — Technische Informationen Verzeichnis kompatibler Signale In der folgenden Tabelle sind die Videosignale angegeben, die mit dem Projektor kompatibel sind. Einzelheiten zum SDI-Signal finden Sie in unter „Verzeichnis SDI-kompatibler Signale“ (x Seite 213). f Folgende Symbole zeigen Formate an. g V: VIDEO, Y/C g R: RGB (analog) g Y: YC...
  • Seite 212 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Plug and Play Pixeltakt- Signalname Auflösung Hori- DVI-D frequenz Format Vertikal HDMI/ (SIGNALFORMAT) (Pixel) zontal RGB2 (MHz) (Hz) EDID1 EDID2 EDID3 (kHz) 1024 x 768/100 1 024 x 768 81,4 100,0 113,3 R/D/H ― ―...
  • Seite 213 Hinweis f Ein Signal mit einer anderen Auflösung wird in die Anzahl der Pixel umgewandelt und angezeigt. Die Anzahl der Pixel ist wie folgt. g PT-RZ970: 1 920 x 1 200 g PT-RW930: 1 280 x 800 g PT-RX110: 1 024 x 768 f Das „i“...
  • Seite 214 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Pixeltakt- Signalname Auflösung Hori- frequenz Format Farbraum Abtastung Vertikal (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) (kHz) 2 048 x 1 080 28,1 25,0 74,3 3G-SDI Level-A 4:4:4 10 Bit 2 048 x 1 080 28,1 25,0 74,3 3G-SDI Level-B...
  • Seite 215: Kapitel 7 Anhang - Technische Daten

    = 25,6 mm bis 35,7 mm Lichtquelle Laserlichtquelle, 2 Paare 9 400 lm , 10 000 lm (Mitte) PT-RZ970, PT-RW930 (Beide Werte werden gemessen, wenn [BETRIEBSMO- DUS] auf [NORMAL] eingestellt ist.) Lichtausgabe 10 000 lm , 10 400 lm (Mitte)
  • Seite 216 Weiß Breite 498 mm (19-19/32") Höhe 200 mm (7-7/8") (mit den Füßen in kürzester Position) Abmessun- 581 mm (22-7/8") (einschließlich Standardzoomobjek- PT-RZ970, PT-RW930, PT-RX110 tiv) Tiefe 538 mm (21-3/16") (ohne Objektivfassungsabdeckung PT-RZ970L, PT-RW930L, PT-RX110L und optionales Objektiv) (einschließlich Standard- Ca. 23,2 k] (51,1 Pfund)
  • Seite 217 1 Satz, DVI-D 24 p, Single-Link, DVI 1.0 konform, HDCP-kompatibel <HDMI IN>-Anschluss 1 Satz, HDMI 19 p, HDCP-kompatibel, Deep Color-kompatibel 1 Satz (BNC) SD-SDI-Signal SMPTE ST-259-konform <SDI IN>-Anschluss (Nur für PT-RZ970) HD-SDI-Signal SMPTE ST-292-konform 3G-SDI-Signal SMPTE ST-424-konform <SERIAL/MULTI PROJECTOR SYNC IN>/ <SERIAL/MULTI D-Sub 9 p, jeweils 1 Satz, RS-232C-kompatibel, für Computersteuerung...
  • Seite 218 RGB-Eingang f Auflösung: 640 x 400 bis 1 920 x 1 200 f Pixeltaktfrequenz: 162 MHz oder weniger f PIAS (Panasonic Intelligent Auto Scanning)-System -Eingang f Auflösung: 480i/576i bis 1 920 x 1 080 f Pixeltaktfrequenz: 148,5 MHz oder weniger f Die Anschlüsse HD/SYNC und VD unterstützen keine 3-wertige SYNC.
  • Seite 219: Kapitel 7 Anhang - Abmessungen

    Kapitel 7 Anhang — Abmessungen Abmessungen Einheit: mm 249 (9-13/16") 221 (8-11/16") 457 (18") 442 (17-13/32") 498 (19-19/32") * Die oben genannten Abmessungen gelten, wenn das Standardzoomobjektiv angebracht ist. * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. DEUTSCH - 219...
  • Seite 220: Kapitel 7 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung

    Vorkehrungen für das Anbringen der Aufhängevorrichtung f Verwenden Sie bei der Installation des Projektors an der Decke unbedingt die von Panasonic angegebene optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130H (für hohe Decken, 6-achsige Einstellung), ET-PKD130B (Projektormontagehalterung)).
  • Seite 221: Index

    Index Index <REMOTE 1 IN>-Anschluss <REMOTE 1 OUT>-Anschluss Abmessungen [FARBE] <REMOTE 2 IN>-Anschluss Abnehmen/Anbringen des Projektionsobjektivs 47 [FARB-KORREKTUR] [REMOTE2 MODUS] [ABSCHALTING DER RGB FARBEN] [FARBTON] <RGB1/2>-Taste <AC IN>-Anschluss 25, 56 Fehlerbehebung Fernbedienung 23, 68 [ALLE BENUTZERDATEN LADEN] Fernbedienung <RGB1>-Taste [ALLE BENUTZERDATEN SICHERN] Festlegen der Identifikationsnummer der Projektorgehäuse Anfangseinstellung...
  • Seite 222 Index Zubehör Zwei Fenster 222 - DEUTSCH...
  • Seite 223 Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Panasonic Corporation Web Site : https://panasonic.net/cns/projector/ © Panasonic Corporation 2016 W0616NN2077 -YI...
