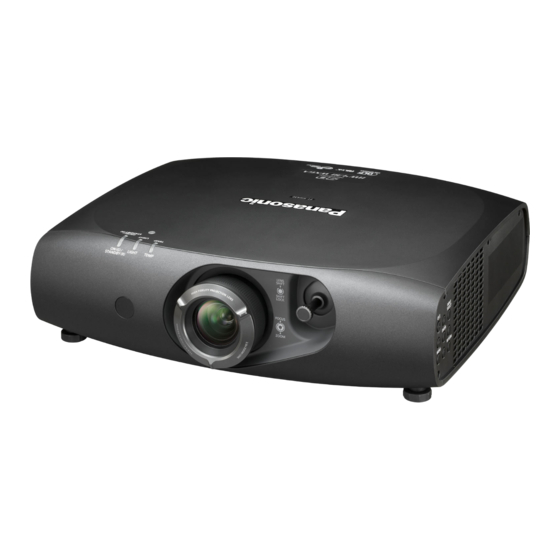

Panasonic PT-RZ470EK Bedienungsanleitung, Funktionsanleitung

Panasonic PT-RZ470EK Bedienungsanleitung, Funktionsanleitung

Dlp-projektor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben.
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
Bewahren Sie dieses Handbuch auf.
■ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" vor der Nutzung dieses
Projektors. ( x Seiten 2 bis 9).
Bedienungsanleitung
DLP
-Projektor
TM
Modell Nr.
Funktionsanleitung
Gewerbliche Nutzung
PT-RZ470EK
PT-RZ470EW
PT-RW430EK
PT-RW430EW
GERMAN
TQBJ0494

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic PT-RZ470EK

Inhaltszusammenfassung für Panasonic PT-RZ470EK

  • Seite 1 PT-RZ470EW PT-RW430EK PT-RW430EW Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf. ■ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“ vor der Nutzung dieses Projektors.

  • Seite 2: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
  • Seite 3 Wichtige Hinweise zur Sicherheit Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Center Winsbergring 15, 22525 Hamburg, Germany TQFX340 (Oberseite des Produkts) DEUTSCH - 3...
  • Seite 4 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. f Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
  • Seite 5 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden eines anderen Aufhängevorrichtung als den hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 6 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Benutzen Sie AA/R6/LR6 Batterien. f Verwenden Sie nur die vorgeschriebenen Batterien. f Benutzen Sie keine wiederaufladbaren Batterien.
  • Seite 7 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.

  • Seite 8: Anzeigen Von 3D-Videos

    Wichtige Hinweise zur Sicherheit VORSICHT: r Anzeigen von 3D-Videos Personen mit Vorerkrankungen im Bereich Lichtüberempfindlichkeit, Personen mit Herzerkrankungen oder Personen in schlechtem Gesundheitszustand dürfen 3D-Video nicht ansehen. Dies kann zu einer Verschlechterung des Gesundheitszustandes führen. Wenn Sie sich matt oder unwohl fühlen, oder andere Auffälligkeiten auftreten, während Sie mit der 3D-Brille fernsehen, sollten Sie dies abbrechen.

  • Seite 9: Entfernen Der Batterien

    Wichtige Hinweise zur Sicherheit Entfernen der Batterien Batterien der Fernbedienung 1. Drücken Sie auf die Zunge und heben Sie 2. Entnehmen Sie die Batterien. die Abdeckung an. (ii) DEUTSCH - 9...
  • Seite 10 SOLID SHINE ist eine Marke der Panasonic Corporation. f RealD 3D ist eine Marke der RealD Inc. f Windows , Windows Vista und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den ® ® ®...

  • Seite 11: Funktionen Des Projektors

    Funktionen des Projektors Kurzanleitung Einzelheiten finden Sie auf den entsprechenden Seiten. 1. Stellen Sie den Projektor auf. Leichte Einrichtung und verbesserte (x Seite 26) Bedienung ▶ Neben dem 2-fach Zoomobjektiv und der 2. Schließen Sie die externen Weitwinkel-Objektivverschiebung wird die Geräte an.

  • Seite 12: Inhaltsverzeichnis

    Inhalt Inhalt Bitte lesen Sie sorgfältig „Wichtige Hinweise zur Sicherheit“ von Seite 2 an. Wichtige Hinweise zur Sicherheit .....2 Projizieren ..............39 Auswahl des Eingabesignals ........ 39 Einstellen des Bildes ..........39 Kapitel 1 Vorbereitung 3D-Bilder anschauen ........... 40 Vorsichtsmaßnahmen beim Gebrauch ....15 Einstellungsbereich der Objektivverschiebung (optische Verschiebung) ........
  • Seite 13 Inhalt Menü [3D EINSTELLUNGEN] ........67 Menü [SICHERHEIT] ..........99 [3D MODUS] ............67 [SICHERHEITS PASSWORT] ......99 [3D SYNC AUSG.-VERZÖG] ....... 67 [SICHERHEITS PASSWORT ÄNDERN] ....99 [LINKS/RECHTS TAUSCH] ........68 [TEXTAUSGABE] ..........100 [3D EINGABEFORMAT] ........68 [TEXTWECHSEL] ..........100 [SICHERHEITSWARNMELDUNGEN] ....

  • Seite 14: Kapitel 1 Vorbereitung

    Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. 14 - DEUTSCH...

  • Seite 15: Vorsichtsmaßnahmen Beim Gebrauch

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport f Wenn Sie den Projektor transportieren, halten Sie ihn sicher an der Unterseite fest und vermeiden Sie übermäßige Vibrationen und Stöße. Sie beschädigen möglicherweise die inneren Teile und führen zu Funktionsstörungen. f Transportieren Sie den Projektor nicht, solange die einstellbaren Füße ausgefahren sind.
  • Seite 16 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rVerwenden Sie den Projektor nicht mit der Anschlussseite nach oben. Die Verwendung des Projektors in einem Winkel, der den verfügbaren Winkel von 210° übersteigt, kann zu Fehlfunktionen führen. Wenn die Einrichtung des Projektors mit einem Winkel erforderlich ist, der 210° übersteigt, wenden Sie sich an Ihren Händler.

  • Seite 17: Sicherheit

    Wählen Sie ein Passwort, das möglichst schwer zu erraten ist. f Ändern Sie Ihr Passwort regelmäßig. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.

  • Seite 18: Digital Link

    Projektor geprüft wurden, finden Sie auf der Panasonic-Website (http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.

  • Seite 19: Zubehör

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose Fernbedienungseinheit <1> CD-ROM <1> (N2QAYB000812) (TXFQB02VLF2) AA/R6 oder AA/LR6 Batterie <2> Netzkabelhalterung <1>...

  • Seite 20: Kapitel 1 Vorbereitung - Startanzeige

    Kapitel 1 Vorbereitung — Startanzeige Startanzeige Der Bildschirm für die Anfangseinstellung wird angezeigt, wenn der Projektor das erste Mal nach dem Kauf eingeschaltet wird oder wenn [ALLE BENUTZERDATEN] im Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] ausgeführt wird. Nehmen Sie die Einstellungen den Umständen gemäß vor. Bei anderen Gelegenheiten können Sie die Einstellungen über die Menüfunktionen ändern.

  • Seite 21: Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Bringen Sie je nach Einsatzbedingung ein Trageband an. Fernbedienungsanzeige <ID SET>-Taste Blinkt, wenn eine beliebige Taste auf der Fernbedienung Stellt die Identifikationsnummer der Fernbedienung für die gedrückt wird. Verwendung eines Systems mit mehreren Projektoren ein.

  • Seite 22: Kapitel 1 Vorbereitung - Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor Hinweis f Die Fernbedienung kann innerhalb eines Abstandes von etwa 15 m (49'2") benutzt werden, wenn sie direkt auf den Fernbedienungsempfänger gerichtet wird. Die Fernbedienung funktioniert in einem Winkel von bis zu ± 15° in der Vertikalen und von bis zu ±...

  • Seite 23: Bedienfeld

    Kapitel 1 Vorbereitung — Über Ihren Projektor r Bedienfeld Ein-/Ausschalttaste <v/b> <INPUT SELECT>-Taste Versetzt den Projektor in den Ausschalt-Zustand (Standby- Schaltet das Eingangssignal auf Projizieren um. (x Seite 43) Modus), wenn der <MAIN POWER>-Schalter des Projektors im asqw-Tasten/<RETURN>-Taste/<ENTER>-Taste Projektionsmodus auf <ON> gestellt ist. Schaltet den Projektor Dient zum Navigieren im Menübildschirm.

  • Seite 24: Kapitel 1 Vorbereitung - Verwendung Der Fernbedienung

    Kapitel 1 Vorbereitung — Verwendung der Fernbedienung Verwendung der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.

  • Seite 25: Kapitel 2 Erste Schritte

    Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. DEUTSCH - 25...

  • Seite 26: Aufstellung

    Kapitel 2 Erste Schritte — Aufstellung Aufstellung [PROJEKTIONSARTEN] und [KÜHLUNG] Es gibt sechs Möglichkeiten, den Projektor zu installieren. Stellen Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTIONSARTEN] und [KÜHLUNG] abhängig von der Umgebung ein. Stellen Sie auch [KÜHLUNG] richtig ein. Die Anwendung mit falschen Einstellungen verkürzt möglicherweise die Lebensdauer der Lichtquelle.

  • Seite 27: Größe Der Projektionsfläche Und Abstand

    Kapitel 2 Erste Schritte — Aufstellung Größe der Projektionsfläche und Abstand Beziehen Sie sich auf die folgenden Abbildungen und die Tabelle mit den Projektionsabständen, um den Projektor zu installieren. Bildgröße und Bildposition können an die Größe und Position der Projektionsfläche angepasst werden. Projektionsfläche Projektionsfläche L (LW/LT)

  • Seite 28: Für Die Modellreihe Pt-Rw430E

    Kapitel 2 Erste Schritte — Aufstellung Für die Modellreihe PT-RW430E (Die Abmessungen der folgenden Tabelle enthalten einen geringfügigen Fehler.) (Einheit: m) Größe der Projek- 4:3 Bildseitenverhältnis 16:9 Bildseitenverhältnis 16:10 Bildseitenverhältnis tionsfläche Min. Projektion- Max. Projektion- Min. Projektion- Max. Projektion- Min. Projektion- Max.

  • Seite 29: Einstellung Der Einstellbaren Füße

    Kapitel 2 Erste Schritte — Aufstellung Einstellung der einstellbaren Füße Installieren Sie den Projektor auf einer ebenen Oberfläche, sodass die Vorderseite des Projektors parallel zur Projektionsfläche ist und die Projektionsfläche rechteckig ist. Wird der Bildschirm nach unten geneigt, kann die Projektionsfläche so angepasst werden, dass sie rechteckig ist, indem die einstellbaren Füße verstellt werden.

  • Seite 30: Kapitel 2 Erste Schritte - Anschließen

    Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen. g Beim Anschließen eines Kabels an ein Gerät, das an den Projektor angeschlossen ist, oder an den Projektor selbst berühren Sie einen beliebigen nahe gelegenen Metallgegenstand, um die statische Aufladung aus Ihrem Körper abzuleiten, bevor Sie den Anschluss durchführen.

  • Seite 31: Anschlussbeispiel: Av-Geräte

    Kapitel 2 Erste Schritte — Anschließen <HDMI IN>-Anschluss Stiftzuweisungen und Signalnamen Außenansicht Stiftnr. Signalname Stiftnr. Signalname T.M.D.S-Daten 2+ (11) T.M.D.S-Taktgeber-Abschirmung T.M.D.S-Daten 2-Abschirmung (12) T.M.D.S -Taktgeber- Geradzahlige Stifte von (2) bis (18) T.M.D.S -Daten 2- (13) (18) T.M.D.S-Daten 1+ (14) — T.M.D.S-Daten-1-Abschirmung (15) T.M.D.S -Daten 1- (16)

  • Seite 32: Anschlussbeispiel: Computer

    Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel: Computer Computer Computer Computer Steuerrechner Steuerrechner Computer Achtung f Wenn Sie einen Computer oder ein externes Gerät an den Projektor anschließen, benutzen Sie die mit den jeweiligen Geräten mitgelieferten Netzkabel und im Handel erhältliche abgeschirmte Kabel. f Verwenden Sie ein im Handel verfügbares Kabel mit Ferritkern, wenn Sie digitale Signale über den DVI-I-Anschluss einspeisen.

  • Seite 33: Anschlussbeispiel: Ir-Sender

    Sie auf der Panasonic-Website (http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.

  • Seite 34: Kapitel 3 Grundlegende Bedienung

    Grundlegende Bedienung Kapitel 3 Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. 34 - DEUTSCH...

  • Seite 35: Ein-/Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen. Zu Einzelheiten der Netzkabelhandhabung siehe „Wichtige Hinweise zur Sicherheit“...

  • Seite 36: Einschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Die Hauptstromversorgung ist ausgeschaltet. Das Gerät ist ausgeschaltet (Standby-Modus). [BEREITSCHAFTS MODUS] ist auf [NOR- MAL] eingestellt. Blinkt Die Projektion wird gestartet, wenn die Ein-/Ausschalttaste <v/b> gedrückt wird. f Der Projektor funktioniert möglicherweise nicht, wenn die Temperaturanzeige <TEMP> blinkt.

  • Seite 37: Einstellungen Vornehmen Und Elemente Auswählen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Einstellungen vornehmen und Elemente auswählen Es ist empfehlenswert, die Bilder mindestens 30 Minuten lang durchgehend zu projizieren, bevor die Schärfe eingestellt wird. Nehmen Sie die Anfangseinstellungen vor. (x Seite 20) f Der Bildschirm für die Anfangseinstellung wird angezeigt, wenn der Projektor das erste Mal nach dem Kauf eingeschaltet wird oder wenn [ALLE BENUTZERDATEN] im Menü...
  • Seite 38 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Hinweis f Selbst wenn die Ein-/Ausschalttaste <v/b> gedrückt wird und das Gerät ausgeschaltet wird, verbraucht der Projektor Energie, wenn die Netzstromversorgung des Projektors eingeschaltet ist. Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [BEREITSCHAFTS MODUS] auf [ECO] eingestellt ist, kann der Stromverbrauch während des Standby gesenkt werden.

  • Seite 39: Kapitel 3 Grundlegende Bedienung - Projizieren

    Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Prüfen Sie die Anschlüsse der externen Geräte (x Seite 30) und den Anschluss des Netzkabels (x Seite 35). Schalten Sie den Projektor ein (x Seite 36), um mit der Projektion zu beginnen. Wählen Sie das zu projizierende Video aus und passen Sie die Darstellung des projizierten Bildes an.

  • Seite 40: 3D-Bilder Anschauen

    Kapitel 3 Grundlegende Bedienung — Projizieren 3D-Bilder anschauen Um 3D-Bilder zu projizieren, benötigen Sie eine 3D-Brille mit Active-Shutter-System, 3D-Inhalte und Geräte, die 3D-Inhalte wiedergeben können. Der Projektor unterstützt nur das Frame-Packing-System, das Side-by-Side-System, das Top-and-Bottom-System und das Frame-Sequential- System als 3D-Videosignaleinspeisung. Andere Systeme werden nicht unterstützt.

  • Seite 41: Einstellungsbereich Der Objektivverschiebung (Optische Verschiebung)

    Kapitel 3 Grundlegende Bedienung — Projizieren Einstellungsbereich der Objektivverschiebung (optische Verschiebung) Führen Sie die Objektivverschiebung innerhalb des Einstellungsbereichs durch. Die Scharfeinstellung kann sich verändern, wenn das Objektiv aus dem Einstellungsbereich heraus verschoben wird. Dies liegt daran, dass die Beweglichkeit des Objektivs zum Schutz der optischen Teile eingeschränkt ist. Die Lage des projizierten Bildes kann ausgehend von der Standardprojektionsposition mithilfe der optischen Achsenverschiebung in dem in den folgenden Abbildungen gezeigten Bereich eingestellt werden.

  • Seite 42: Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwenden der Stummschaltfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z. B. während einer Sitzungspause, kann das Audio- und Videosignal vorübergehend ausgeschaltet werden. -Taste Drücken Sie die <AV MUTE>-Taste. f Audio und Video werden ausgeschaltet.

  • Seite 43: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Umschaltung des Eingangs Der Eingang für die Projektion kann gewechselt werden. -Taste Drücken Sie die Eingangsauswahltasten (<COMPUTER>, <DVI-I>, <VIDEO>, <DIGITAL LINK>, <HDMI>). f Dieser Vorgang kann auch unter Verwendung der <INPUT SELECT>-Taste auf dem Bedienfeld durchgeführt werden. <COMPUTER>...

  • Seite 44: Verwendung Der Funktionstaste

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der Funktionstaste Häufig benutze Funktionen können den Tasten <FUNC1> bis <FUNC3> der Fernbedienung zugewiesen werden. Sie funktionieren dann als einfache Schnellzugriffstaste. -Taste Drücken Sie die Tasten <FUNC1> bis <FUNC3> Zuweisen von Funktionen für die Tasten <FUNC1> bis <FUNC3> Drücken Sie <MENU>...

  • Seite 45: Kapitel 4 Einstellungen

    Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 45...

  • Seite 46: Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...

  • Seite 47: Kapitel 4 Einstellungen - Menünavigation

    Kapitel 4 Einstellungen — Menünavigation f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen. KONTRAST EINSTELLEN Hinweis f Das Drücken der Taste <RETURN> oder der Taste <MENU> bei angezeigtem Menübildschirm bewirkt eine Rückkehr zum hierarchisch übergeordneten Bildschirm.

  • Seite 48: Untermenü

    Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [MENUE SPRACHE(LANGUAGE)] [3D EINSTELLUNGEN] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] [DIGITAL LINK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
  • Seite 49 Kapitel 4 Einstellungen — Menünavigation [ERWEITERTES MENÜ] Untermenüoption Werkseinstellung Seite [DIGITAL CINEMA REALITY] [AUTO] [BLANKING] ― [AUFLOESUNG] ― [CLAMP POSITION] [24] [EDGE BLENDING] [AUS] [HALBBILD LAUFZEIT] [NORMAL] [RASTER POSITION] ― *1 Hängt vom Signaleingang ab. Hinweis f Untermenüs und werkseitige Standardeinstellungen unterscheiden sich abhängig vom ausgewählten Eingangsanschluss. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 66) [3D EINSTELLUNGEN]...
  • Seite 50 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [PROJEKTIONSARTEN] [FRONT/TISCH] [KÜHLUNG] [STANDARD POSITION] [ECO MANAGEMENT] ― [HELLIGKEITSREGLER] ― [PLANUNG] [AUS] [START MODUS] [LETZTE EINST.] [EINST. STARTVORGANG] [LETZTE NUTZUNG] [DIGITAL LINK EINGANG] ― [RS-232C] ― [FUNKTIONSTASTEN MENÜ] ― [AUDIO EINSTELLUNG] ― [STATUS] ―...
  • Seite 51 Kapitel 4 Einstellungen — Menünavigation [DIGITAL LINK] Einzelheiten (x Seite 121) Hinweis f Einige Optionen werden eventuell nicht eingestellt oder nicht für bestimmte Signalformate verwendet, die für den Projektor eingegeben werden sollen. f Die Menüoptionen, die nicht eingestellt oder verwendet werden können, werden als graue Zeichen angezeigt und können nicht ausgewählt werden.

  • Seite 52: Kapitel 4 Einstellungen - Menü [Bild]

    Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie die Op- tion aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw.

  • Seite 53: [Farbe]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw- oder die <ENTER>-Taste. f Der [HELLIGKEIT]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projek- Drücken Sie die w-Taste. tion.
  • Seite 54 Kapitel 4 Einstellungen — Menü [BILD] Einstellen des gewünschten Weißabgleichs Drücken Sie as, um [FARBTON] auszuwählen. Drücken Sie die qw- oder die <ENTER>-Taste. f Der [FARBTON]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um [ANWENDER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FARBTON] wird angezeigt.

  • Seite 55: [Daylight View]

    Kapitel 4 Einstellungen — Menü [BILD] [DAYLIGHT VIEW] Sie können das Bild für optimale Klarheit korrigieren, auch wenn es unter einem hellen Licht projiziert wird. Drücken Sie as, um [DAYLIGHT VIEW] auszuwählen. Drücken Sie die qw- oder die <ENTER>-Taste. f Der [DAYLIGHT VIEW]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie zum Umschalten von [DAYLIGHT VIEW] auf qw.

  • Seite 56: [System Auswahl]

    Kapitel 4 Einstellungen — Menü [BILD] [SYSTEM AUSWAHL] Der Projektor erkennt automatisch das Eingangssignal. Sie können die Systemmethode aber auch manuell einstellen, wenn ein instabiles Signal eingespeist wird. Stellen Sie die Systemmethode passend zum Eingangssignal ein. Drücken Sie as, um [SYSTEM AUSWAHL] auszuwählen. Drücken Sie die <ENTER>-Taste.

  • Seite 57: Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw.

  • Seite 58: Kapitel 4 Einstellungen - Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] [BILDFORMAT] Schalten Sie das Seitenverhältnis des Bildes um. Das Seitenverhältnis wird innerhalb des unter [BILD-EINSTELLUNGEN] ausgewählten Bildschirmbereichs umgeschaltet. Stellen Sie zunächst [BILD-EINSTELLUNGEN] ein. (x Seite 71) [BILD-EINSTELLUNGEN] kann nur bei der Modellreihe PT-RW430E eingestellt werden. Drücken Sie as, um [BILDFORMAT] auszuwählen.

  • Seite 59: [Clock Phase]

    Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie as, um [VERTIKAL] oder [HORIZONTAL] auszuwählen. f Ist [EIN] ausgewählt, wählen Sie [BEIDE]. Drücken Sie zum Einstellen qw. Hinweis f Wenn [BILDFORMAT] auf [NATIV] eingestellt ist, kann [ZOOM] nicht eingestellt werden. Wenn [BILDFORMAT] auf [NORMAL] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen.

  • Seite 60: [Trapezkorrektur]

    Kapitel 4 Einstellungen — Menü [POSITION] [TRAPEZKORREKTUR] Korrigieren Sie die Trapezverzerrung, die auftritt, wenn der Projektor geneigt installiert wird oder wenn die Projektionsfläche geneigt ist. Drücken Sie as, um [TRAPEZKORREKTUR] auszuwählen. Drücken Sie die qw- oder die <ENTER>-Taste. f Der [TRAPEZKORREKTUR]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie zum Einstellen qw.

  • Seite 61: Menü [Erweitertes Menü]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...

  • Seite 62: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Austastungskor- Option Bedienung Einstellung Regelbereich rektur Der Austastbereich be- Drücken Sie die w- Taste. wegt sich nach rechts. Linke Seite des [LINKS] Bildschirms Drücken Sie die q- Der Austastbereich be- wegt sich nach links. Taste.
  • Seite 63 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie zum Umschalten von [EDGE BLENDING] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Funktion der Kantenzusammenführung. [EIN] Aktiviert die Funktion der Kantenzusammenführung. f Fahren Sie mit Schritt 3) fort, um die Kantenzusammenführung anzupassen. Wenn [EIN] ausgewählt ist, drücken Sie die Taste <ENTER>.
  • Seite 64 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 17) Drücken Sie as, um [SCHWARZRAND-WERT] auszuwählen. 18) Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SCHWARZRAND-WERT] wird angezeigt. f Wenn [INTERLOCKED] auf [AUS] eingestellt ist, können [ROT], [GRÜN] und [BLAU] angepasst werden. 19) Drücken Sie as, um eine Option auszuwählen, und drücken Sie qw, um die Einstellung anzupassen.

  • Seite 65: [Halbbild Laufzeit]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [HALBBILD LAUFZEIT] Werden die Signale 1 080/60i, 1 080/50i oder 1 080/24sF eingespeist, kann die Videoanzeigeverzögerung durch Vereinfachung der Videoverarbeitung verkürzt werden. Drücken Sie as, um [HALBBILD LAUFZEIT] auszuwählen. Drücken Sie zum Umschalten von [HALBBILD LAUFZEIT] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck.

  • Seite 66: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]

    Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). f Drücken Sie as, um eine Sprache auszuwählen, und drücken Sie die <ENTER>-Taste, um sie einzustellen.

  • Seite 67: Menü [3D Einstellungen]

    Kapitel 4 Einstellungen — Menü [3D EINSTELLUNGEN] Menü [3D EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [3D EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...

  • Seite 68: Kapitel 4 Einstellungen - Menü [3D Einstellungen]

    Kapitel 4 Einstellungen — Menü [3D EINSTELLUNGEN] [LINKS/RECHTS TAUSCH] Zeigen Sie Bilder durch Umkehren der Taktung der horizontalen Bildumschaltung an. Ändern Sie die Einstellungen, wenn am 3D-Bild Probleme auftreten. Bei der Verwendung einer 3D-Brille, die DLP Link unterstützt Drücken Sie as, um [DLP Link] auszuwählen. Drücken Sie zum Umschalten von [DLP Link] auf qw.

  • Seite 69: [Sicherheitswarnmeldungen]

    Kapitel 4 Einstellungen — Menü [3D EINSTELLUNGEN] [SICHERHEITSWARNMELDUNGEN] Stellen Sie die Option ein, um die Sicherheitshinweise zur 3D-Wiedergabe beim Einschalten des Projektors anzuzeigen oder auszublenden. Drücken Sie as, um [SICHERHEITSWARNMELDUNGEN] auszuwählen. Drücken Sie zum Umschalten von [SICHERHEITSWARNMELDUNGEN] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Die Sicherheitshinweise zur 3D-Wiedergabe werden beim Einschalten des Projektors angezeigt.

  • Seite 70: Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...

  • Seite 71: Kapitel 4 Einstellungen - Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen. Drücken Sie as, um [COLOR MATCHING] auszuwählen.

  • Seite 72: [Automatisches Signal]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUTOMATISCHES SIGNAL] Stellen Sie die automatische Ausführung der automatischen Einrichtung ein. Die Bildschirm-Anzeigeposition oder der Signalpegel können automatisch eingestellt werden, ohne dass hierzu jedes Mal die <AUTO SETUP>-Taste der Fernbedienung gedrückt werden muss, wenn Sie z. B. bei Besprechungen häufig unregistrierte Signale eingeben usw. Drücken Sie as, um [AUTOMATISCHES SIGNAL] auszuwählen.

  • Seite 73: [Dvi-I In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [DVI-I IN] Schalten Sie die Einstellung um, wenn das externe Gerät an den <DVI-I IN>-Anschluss des Projektors angeschlossen ist und das Bild nicht richtig projiziert wird. Bei Eingabe von Digitalsignalen Drücken Sie as, um [DVI-I IN] auszuwählen. Drücken Sie die <ENTER>-Taste.

  • Seite 74: [Hdmi In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [HDMI IN] Schalten Sie die Einstellung um, wenn das externe Gerät an den <HDMI IN>-Anschluss des Projektors angeschlossen ist und das Bild nicht richtig projiziert wird. Drücken Sie as, um [HDMI IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HDMI IN] wird angezeigt.

  • Seite 75: Einstellen Von [Osd Anordnung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie zum Umschalten von [OSD-POSITION] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck. Einstellung auf die Mitte der Projektionsfläche. Einstellung auf die mittlere untere Seite der Projektionsfläche. Einstellung auf obere rechte Ecke der Projektionsfläche. Einstellung auf die mittlere rechte Seite der Projektionsfläche.

  • Seite 76: Einstellen Von [Warnhinweis]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie zum Umschalten von [EINGABEFÜHRUNG] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Zeigt die Eingänge an. [AUS] Blendet den Eingangsüberblick aus. Einstellen von [WARNHINWEIS] Sie können einstellen, ob die Warnmeldung ein- oder ausgeblendet wird. Drücken Sie as, um [BILDSCHIRMEINBLENDUNGEN] auszuwählen.

  • Seite 77: [Hintergrund]

    Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Verwenden Sie „Logo Transfer Software“ auf der mitgelieferten CD-ROM, um das [LOGO BENUTZER]-Bild zu erstellen/zu registrieren.

  • Seite 78: Umschalten Zur Unterspeicherliste

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Führen Sie die Schritte 4) und 5) unter „Umbenennen des registrierten Signals“ (x Seite 97) aus, um das registrierte Signal umzubenennen. Umschalten zur Unterspeicherliste Drücken Sie as zur Auswahl von [VOREINSTELLUNG-LISTE], und drücken Sie die <ENTER>-Taste. f Eine Liste von Unterspeichern, die für das derzeit eingegebene Signal registriert sind, wird angezeigt.

  • Seite 79: Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...

  • Seite 80: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [KÜHLUNG] Ändern Sie die Lüftersteuerung abhängig von der Projektionsrichtung. Stellen Sie anhand der folgenden Abbildung [KÜHLUNG] gemäß der Projektionsrichtung ein. Durch eine falsche Einstellung der Lichtquelle kann sich die Lebensdauer verringern. [VERTIKAL AUFWÄRTS] 30° 30°...

  • Seite 81: Einstellen Von [Energiesparmodus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn [REC709] unter [BILDMODUS] ausgewählt wird und [ECO SAVE1] oder [ECO SAVE2] unter [LEUCHTINTENSITÄT] ausgewählt wird, entspricht das Bild möglicherweise nicht den Rec.709-Standards. f Wenn [DICOM SIM.] unter [BILDMODUS] ausgewählt wird und [ECO SAVE1] oder [ECO SAVE2] unter [LEUCHTINTENSITÄT]gewählt wird, entspricht das projizierte Bild eventuell nicht den DICOM-Standards.

  • Seite 82: [Helligkeitsregler]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ECO MANAGEMENT] wird angezeigt. Drücken Sie as, um [BEREITSCHAFTS MODUS] auszuwählen. Drücken Sie zum Umschalten von [BEREITSCHAFTS MODUS] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck. [ECO] Verwenden Sie diese Einstellung, um den Stromverbrauch im Standby-Modus zu verringern.

  • Seite 83: Einstellen Von [Helligkeitsregler Setup]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie zum Einstellen qw. Einstellung Bedienung Regelbereich Helligkeit Maximale Helligkeitskorrektur Die maximale Korrektur wird Drücken Sie die w-Taste. Das Bild wird heller. verringert. 20 - 100 % Die maximale Menge der Korrek- Das Bild wird dunkler. Drücken Sie die q-Taste.

  • Seite 84: Einstellen Von [Helligkeitseinstellungen Anzeigen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Helligkeit wird zur festgelegten Zeit gemessen. Während des Messens ist [LEUCHTINTENSITÄT] unter [ECO MANAGEMENT] auf [NORMAL] festgelegt. Außerdem ist [ENERGIESPARMODUS] auf [AUS] festgelegt. 12) Drücken Sie as, um [KALIBRIERUNGSINFORMATIONEN] auszuwählen. 13) Drücken Sie zum Umschalten von [KALIBRIERUNGSINFORMATIONEN] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck.

  • Seite 85: Anzeigebeispiel Für Den Bildschirm [Helligkeitseinstellungen Anzeigen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Anzeigebeispiel für den Bildschirm [HELLIGKEITSEINSTELLUNGEN ANZEIGEN]: Wenn [MODUS] unter [HELLIGKEITSREGLER SETUP] auf Wenn [MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUS] eingestellt wird [AUTO] eingestellt wird und [VERBINDEN] auf [AUS] ein- Der Bildschirm zeigt an, dass die Helligkeitsregelung deaktiviert ist. gestellt wird Der Bildschirm zeigt den Status der Helligkeitsregelung für einen HELLIGKEITSEINSTELLUNGEN ANZEIGEN...

  • Seite 86: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] r Fehlerdetails Fehlermeldung Maßnahmen f Begrenzen Sie die Anzahl von Projektoren in einer Gruppe auf acht. [DIE MAXIMALE ANZAHL AN f Wenn neun oder mehr Projektoren synchronisiert werden sollen, benutzen Sie die spezielle Soft- GERÄTEN WURDE] ware „Multi Projector Monitoring &...

  • Seite 87: [Planung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Die Helligkeit wird automatisch korrigiert, sobald die Lichtquelle durch Einschalten des Projektors usw. eingeschaltet wird. f Wenn die Helligkeitsschwankungen stärker geworden ist oder wenn Sie die Lichtquelleneinheit ersetzen, passen Sie die Helligkeitsregelung erneut an.

  • Seite 88: [Start Modus]

    [0] - [63] Stellt die Lautstärke ein. *1 Wenn der Panasonic-Doppelkabeltransmitter (etwa die optionale digitale Interface-Box (Modell Nr.: ET-YFB100G)) an den Projektor angeschlossen wird, wird sein Eingangsname automatisch unter [EINGANG1] bis [EINGANG10] angezeigt. Wird eine Option, deren Eingangsname nicht angezeigt wird, ausgewählt, wird sie deaktiviert.

  • Seite 89: [Einst. Startvorgang]

    [EINGANG10] Hinweis f Wenn der Panasonic-Doppelkabeltransmitter (etwa die optionale digitale Interface-Box (Modell Nr.: ET-YFB100G)) an den Projektor angeschlossen wird, wird sein Eingangsname automatisch unter [EINGANG1] bis [EINGANG10] angezeigt. Wird eine Option, deren Eingangsname nicht angezeigt wird, ausgewählt, wird sie deaktiviert.

  • Seite 90: Wenn Vorhandene Projektorsteuerbefehle Verwendet Werden

    Wenn vorhandene Projektorsteuerbefehle verwendet werden Stellen Sie die einzelnen Option ein, wenn Sie den Projektor über einen Computer mit den Steuerbefehlen eines zuvor erworbenen Panasonic-Projektors steuern. Vorhandene Panasonic-Steuerungssoftware für den Projektor und andere Programme können weiterhin verwendet werden. Drücken Sie as, um [RS-232C] auszuwählen.

  • Seite 91: [Funktionstasten Menü]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um eine Option auszuwählen. [GRUNDEINST.] Modellreihe RZ470, Modellreihe RW430, Modellreihe RZ370, Modellreihe RW330 [D3500] Modellreihe D3500 [D4000] Modellreihe D4000 Modellreihe D5700, Modellreihe DW5100, Modellreihe D5600, Modellreihe DW5000, Modellreihe [SERIE D/W5k] D5500 Modellreihe DZ770, Modellreihe DW740, Modellreihe DX810, Modellreihe DW730, Modellreihe [SERIE D/W/Z6k] DX800, Modellreihe DZ6710, Modellreihe DZ6700, Modellreihe DW6300, Modellreihe D6000, Modell-...

  • Seite 92: [Audio Einstellung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [AUDIO EINSTELLUNG] Stellen Sie erweiterte Audiofunktionen ein. Einstellen der Lautstärke Drücken Sie as, um [AUDIO EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [AUDIO EINSTELLUNG] wird angezeigt. Drücken Sie as, um [LAUTSTÄRKE] auszuwählen. Drücken Sie qw, um den Pegel einzustellen.

  • Seite 93: [Status]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie zum Umschalten von [HDMI] auf qw. f Die Einstellung ändert sich mit jedem Tastendruck. [HDMI AUDIO IN] Gibt das HDMI-Audiosignal aus. [AUDIO IN] Gibt das Audiosignal aus, das am <AUDIO IN>-Anschluss eingespeist wird. Hinweis f Wird der Eingang COMPUTER, DVI-I oder VIDEO gewählt, wird das Audiosignal ausgegeben, das am <AUDIO IN>-Anschluss eingespeist wird.

  • Seite 94: [Datum Und Uhrzeit]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [DATUM UND UHRZEIT] Stellen Sie die Zeitzone, das Datum und die Uhrzeit der internen Uhr des Projektors ein. Einstellung der Zeitzone Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATUM UND UHRZEIT] wird angezeigt. Drücken Sie as, um [ZEITZONE] auszuwählen.

  • Seite 95: [Alle Benutzerdaten Sichern]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [ALLE BENUTZERDATEN SICHERN] Speichern Sie die verschiedenen Einstellwerte als eine Sicherung im internen Speicher des Projektors. Drücken Sie as, um [ALLE BENUTZERDATEN SICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SICHERHEITS PASSWORT] wird angezeigt. Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste.

  • Seite 96: Menü [Testbilder]

    Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). f Drücken Sie zum Umschalten auf qw. [TESTBILDER] Zeigt das integrierte Testbild des Projektors an.

  • Seite 97: Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Haupt- menü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). r Details der registrierten Signale f Für jeden Unterspeicher kann ein Name vergeben werden (x Seite 77).

  • Seite 98: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste. f Der Bildschirm [REGI. SIGNAL LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <RETURN>- oder <MENU>-Taste, um zum Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] zurückzukehren.

  • Seite 99: Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.

  • Seite 100: Kapitel 4 Einstellungen - Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Hinweis f Das eingegebene Passwort wird mit der Markierung * auf dem Bildschirm angezeigt. f Wurden im Sicherheitspasswort Zahlen verwendet, muss dieses neu initialisiert werden, wenn die Fernbedienung verloren geht. Wenden Sie sich bezüglich der Initialisierungsmethode an Ihren Händler. [TEXTAUSGABE] Legen Sie die Sicherheitsmeldung (Text) über das projizierte Bild.

  • Seite 101: [Bedienelement Einstellung]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie asqw zur Auswahl von [OK], und drücken Sie die <ENTER>-Taste. f Wählen Sie zum Abbrechen [CANCEL]. Achtung f Das Anfangspasswort zum Zeitpunkt des Kaufes oder nach dem Initialisieren von [ALLE BENUTZERDATEN] lautet „AAAA“. f Legen Sie regelmäßig ein neues Passwort fest, das schwer zu erraten ist.

  • Seite 102: Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie die Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw.

  • Seite 103: Kapitel 4 Einstellungen - Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Wenn die Bestätigungsmeldung angezeigt wird, wählen Sie [AUSFÜHREN] oder [ABBRECHEN] aus und drücken Sie die <ENTER>-Taste. Hinweis f Der Projektor unterstützt 10BaseT Full/Half nicht. Wenn der Projektor an einen Doppelkabeltransmitter angeschlossen wird Drücken Sie as, um [DIGITAL LINK EINST.] auszuwählen. Drücken Sie die <ENTER>-Taste.

  • Seite 104: [Netzwerksteuerung]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [SUBNET-MASKE] Geben Sie die Subnetzmaske ein, wenn Sie keinen DHCP-Server verwenden. [STANDARDGATEWAY] Geben Sie die Adresse des Standardgateways ein, wenn Sie keinen DHCP-Server verwenden. Drücken Sie as zur Auswahl von [SPEICHERN], und drücken Sie die <ENTER>-Taste. Wenn die Bestätigungsmeldung angezeigt wird, wählen Sie [AUSFÜHREN] oder [ABBRECHEN] aus und drücken Sie die <ENTER>-Taste.

  • Seite 105: Beispiel Einer Normalen Netzwerkverbindung

    Kapitel 4 Einstellungen — Menü [NETZWERK] Achtung f Schließen Sie das LAN an die Heimgeräte an. Hinweis f „Crestron RoomView“ ist ein System von Crestron Electronics, Inc., das Geräte mehrerer Systeme, die unter Verwendung eines Computers an ein Netzwerk angeschlossen werden, kollektiv verwaltet und steuert. f Einzelheiten zu „Crestron RoomView“...

  • Seite 106: Zugang Über Den Webbrowser

    Sie auf der Panasonic-Website (http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.

  • Seite 107: Beschreibungen Von Optionen

    Kapitel 4 Einstellungen — Menü [NETZWERK] Hinweis f Wenn Sie den Projektor mit einem Webbrowser steuern, stellen Sie [WEB STEUERUNG] unter [NETZWERKSTEUERUNG] (x Seite 104) auf [EIN] ein. f Führen Sie die Einstellung oder die Steuerung nicht gleichzeitig durch das Aufrufen von mehreren Webbrowsern durch. Verwenden Sie für die Einstellung und Steuerung des Projektors nicht mehrere Computer.
  • Seite 108 Kapitel 4 Einstellungen — Menü [NETZWERK] [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] [AV MUTE] Zeigt den Typ des Projektors an. Zeigt den Stummschaltungsstatus an. [MAIN VERSION] [VOLUME] Zeigt die Firmwareversion des Projektors an.
  • Seite 109 Kapitel 4 Einstellungen — Menü [NETZWERK] r Probleme [FAILED] Optionen Parameter Beschreibung Es liegt ein Problem mit den Mikrocomputerschaltkreisen vor. Wenden Sie sich an Ihren [MAIN CPU BUS] Händler. Es liegt ein Problem mit dem Lüfter oder dem Lüfterantriebsschaltkreis vor. Wenden Sie [FAN] sich an Ihren Händler.
  • Seite 110 Kapitel 4 Einstellungen — Menü [NETZWERK] [Mail error]-Seite Klicken Sie auf [Status] → [Mail error]. Zeigen Sie E-Mail-Fehlerinformationen an, wenn der regelmäßige E-Mail-Versand fehlgeschlagen ist. Hinweis f [Access error]/[Mail error] zeigt die letzten Zugriffe/Anfragen an (einige hundert). Es werden möglicherweise nicht alle Informationen angezeigt, wenn viele Zugriffe/Anfragen auf einmal stattfinden.
  • Seite 111 Kapitel 4 Einstellungen — Menü [NETZWERK] [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Die aktuellen Einstellungen werden durch Klicken auf die Schaltfläche [Next] angezeigt. f Der folgende Einstellungsänderungsbildschirm wird durch Klicken auf die Schaltfläche [Change] angezeigt. [Projector name] [DNS1] Geben Sie den Namen des Projektors ein.
  • Seite 112 Kapitel 4 Einstellungen — Menü [NETZWERK] [Ping test]-Seite Überprüfen Sie, ob das Netzwerk mit dem Mail-Server, dem POP-Server, dem DNS-Server usw. verbunden ist. Klicken Sie auf [Detailed set up] → [Ping test]. [Input IP address] [Submit] Geben Sie die IP-Adresse des Servers ein, der getestet werden Führt den Verbindungstest aus.
  • Seite 113 Kapitel 4 Einstellungen — Menü [NETZWERK] Hinweis f Die Batterie im Inneren des Projektors muss ausgetauscht werden, wenn die Uhrzeit unmittelbar nach der Korrektur der Uhrzeit nicht mehr übereinstimmt. Wenden Sie sich an Ihren Händler. [E-mail set up]-Seite Im Falle eines Problems kann eine E-Mail an im Voraus eingestellte E-Mail-Adressen (bis zu zwei) gesendet werden. Klicken Sie auf [Detailed set up] →...
  • Seite 114 Kapitel 4 Einstellungen — Menü [NETZWERK] [E-MAIL ADDRESS 2] 10 Einstellungen der Bedingungen, bei denen eine E-Mail Geben Sie die E-Mail-Adresse ein, an die versendet werden versendet werden soll soll, wenn zwei E-Mail-Adressen verwendet werden sollen. Wählen Sie die Bedingungen aus, unter denen eine E-Mail an Lassen Sie das Feld leer, wenn keine zwei E-Mail-Adressen die zweite E-Mail-Adresse versendet werden soll.

  • Seite 115: Inhalt Der Gesendeten E-Mail

    Kapitel 4 Einstellungen — Menü [NETZWERK] Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : RW430 Serial No : SW1234567...
  • Seite 116 Kapitel 4 Einstellungen — Menü [NETZWERK] Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : RW430 Serial No : SW1234567 ----- check system -----...
  • Seite 117 Kapitel 4 Einstellungen — Menü [NETZWERK] [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [User] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um die Einstellung von [User] zu ändern. ändern. [Next] Wird verwendet, um die Einstellung des Passwortes zu ändern. [Administrator]-Konto [Account] [New][Password]...

  • Seite 118: [Change Password] (Für Benutzerrechte)

    Kapitel 4 Einstellungen — Menü [NETZWERK] [User]-Konto [Account] [New][Password] Zeigt das zu ändernde Konto an. Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [New][User name] Geben Sie den gewünschten neuen Benutzernamen ein. (Bis [New][Password(Retype)] zu 16 Zeichen als Single-Byte) Geben Sie das gewünschte neue Passwort erneut ein.

  • Seite 119: Steuerungsseite

    Kapitel 4 Einstellungen — Menü [NETZWERK] [CRESTRON RoomView]-Seite Der Projektor kann mit RoomView überwacht/gesteuert werden. Der Zugang mit Administratorrechten ist erforderlich, um die RoomView-Steuerungsseite vom Websteuerungsbildschirm aus zu starten. (Bei Benutzerrechten wird die [CRESTRON RoomView]-Schaltfläche nicht auf dem Websteuerungsbildschirm angezeigt.) Die Steuerungsseite von RoomView wird durch Anklicken von [CRESTRON RoomView] angezeigt. Sie wird nicht angezeigt, wenn Adobe Flash Player auf dem Computer nicht installiert ist oder der Browser kein Flash unterstützt.
  • Seite 120 Kapitel 4 Einstellungen — Menü [NETZWERK] [Info]-Seite Klicken Sie auf der Steuerungsseite auf [Info]. [Projector Name] [Source] Zeigt den Projektornamen an. Zeigt den ausgewählten Bildeingang an. [Mac Address] [Lamp Mode] Zeigt die MAC-Adresse an. Zeigt den Lichtquellenmodus an. [Lamp Hours] [Error Status] Zeigt die Laufzeit des Projektors an (umgewandelter Wert).

  • Seite 121: Kapitel 4 Einstellungen - Menü [Digital Link]

    Kapitel 4 Einstellungen — Menü [DIGITAL LINK] Menü [DIGITAL LINK] Wählen Sie auf dem Menübildschirm [DIGITAL LINK] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 46). Schalten Sie den Eingang auf DIGITAL LINK um. Hinweis f Wenn die optionale digitale Interface-Box (Modell Nr.: ET-YFB100G) an den <DIGITAL LINK/LAN>-Anschluss angeschlossen ist, wird das Hauptmenü...

  • Seite 122: Kapitel 5 Wartung

    Wartung Kapitel 5 Dieses Kapitel beschreibt, was Sie im Falle von Problemen überprüfen sollten und wie das Gerät zu warten ist. 122 - DEUTSCH...

  • Seite 123: Lichtquellenindikator/Temperaturanzeige

    Kapitel 5 Wartung — Lichtquellenindikator/Temperaturanzeige Lichtquellenindikator/Temperaturanzeige Wenn eine Anzeigelampe aufleuchtet Sollte ein Problem im Inneren des Projektors auftreten, werden Sie vom Lichtquellenindikator <LIGHT>/der Temperaturanzeige <TEMP> durch ein Aufleuchten oder Blinken benachrichtigt. Überprüfen Sie den Status der Anzeigen und bearbeiten Sie die angezeigten Probleme wie folgt. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
  • Seite 124 Kapitel 5 Wartung — Lichtquellenindikator/Temperaturanzeige Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (1 Mal) (2 Mal) (3 Mal) Die Innentemperatur Die Innentemperatur Die Innentemperatur Der Kühllüfter hat Status Aufwärmstatus ist hoch (während der ist hoch (Standby- ist hoch (Warnung). angehalten.

  • Seite 125: Wartung

    Kapitel 5 Wartung — Wartung Wartung Vor der Wartung des Projektors f Achten Sie darauf, dass die Stromversorgung vor der Wartung des Projektors ausgeschaltet wird. (x Seiten 35, 37) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 37) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab.

  • Seite 126: Kapitel 5 Wartung - Fehlerbehebung

    Kapitel 5 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der Schalter <MAIN POWER> auf <OFF> eingestellt? Das Gerät schaltet sich f Führt die Steckdose Strom? ―...
  • Seite 127 Kapitel 5 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist die Einstellung [3D EINGABEFORMAT] oder [3D MODUS] unter [3D EINSTEL- LUNGEN] richtig? Die 3D-Funktion reagiert nicht. f Überprüfen Sie die Einstellungen der 3D-Brille. ― f Wird ein Signal eingespeist, das vom Projektor unterstützt wird? Das linke und das rechte f Sind die Geräte synchronisiert? Überprüfen Sie die Einstellungen der 3D-Brille.

  • Seite 128: Kapitel 6 Anhang

    Anhang Kapitel 6 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. 128 - DEUTSCH...

  • Seite 129: Technische Informationen

    Wenn [DVI-I IN] auf [DIGITAL] eingestellt ist Abfrage des Projektor- Gibt den Namen aus, der unter [PROJEKTORNAME] von [NETZ- NAME? xxxxx namens WERKEINSTELLUNG] eingestellt wurde. Abfrage des Hersteller- INF1? Panasonic Gibt den Herstellernamen aus. namens Abfrage des Modellna- RZ470 INF2? Gibt den Modellnamen aus. mens RW430...

  • Seite 130: Steuerungsbefehle Via Lan

    Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet xxxxxx „admin1“) Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet yyyyy „panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erlangt wurde Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten...

  • Seite 131: Fehlerrückmeldung

    Kapitel 6 Anhang — Technische Informationen r Fehlerrückmeldung Zeichenfolge Einzelheiten schlusszeichen „ERR1“ Unbestimmter Steuerungsbefehl „ERR2“ Außerhalb des Parameterbereichs „ERR3“ Besetzt-Status oder keine Annahmeperiode (CR) Nachricht 0x0d „ERR4“ Auszeit oder keine Annahmeperiode „ERR5“ Falsche Datenlänge „ERRA“ Passwort stimmt nicht überein Datenlänge 4 Bytes ―...

  • Seite 132: Anschluss

    Kapitel 6 Anhang — Technische Informationen r Fehlerrückmeldung Zeichenfolge Einzelheiten schlusszeichen „ERR1“ Unbestimmter Steuerungsbefehl „ERR2“ Außerhalb des Parameterbereichs „ERR3“ Besetzt-Status oder keine Annahmeperiode (CR) Nachricht 0x0d „ERR4“ Auszeit oder keine Annahmeperiode „ERR5“ Falsche Datenlänge „ERRA“ Passwort stimmt nicht überein Datenlänge 4 Bytes ―...

  • Seite 133: Verbindungszustand (Werksstandard)

    Kapitel 6 Anhang — Technische Informationen Verbindungszustand (Werksstandard) Signalebene RS-232C-kompatibel Synchr.-Methode Asynchron Baudrate 9 600 bps Parität Keine Zeichenlänge 8 Bit Stoppbit 1 Bit X-Parameter Keine S-Parameter Keine Grundformat Die Übertragung vom Computer beginnt mit STX, anschließend werden die ID, der Befehl, der Parameter und ETX in dieser Reihenfolge gesendet.

  • Seite 134: Steuerungsbefehl

    Kapitel 6 Anhang — Technische Informationen Kabelspezifikation Beim Anschließen an einen Computer Projektor (<SERIAL IN>-Anschluss) Computer (DTE-Spezifikationen) Steuerungsbefehl Die folgende Tabelle listet die Befehle auf, die für die Steuerung des Projektors mit dem Computer verwendet werden können. r Projektor-Steuerungsbefehl Parameter/Ausgabe- Befehl Einzelheiten Anmerkung (Parameter) zeichenfolge...

  • Seite 135: Verzeichnis Kompatibler Signale

    Kapitel 6 Anhang — Technische Informationen Verzeichnis kompatibler Signale In der folgenden Tabelle sind die Signaltypen angegeben, die mit dem Projektor kompatibel sind. Die folgenden Elemente gelten für 1 bis 3 in der Tabelle. COMPUTER/DVI-I (analog EDID) DVI-I digital HDMI/DIGITAL LINK f Folgende Symbole zeigen Formate an.
  • Seite 136 Kapitel 6 Anhang — Technische Informationen Abtastfrequenz Plug and Play Dot-Clock- Auflösung Hori- Modus Frequenz Format Vertikal (Pixel) zontal (MHz) (Hz) EDID1 EDID2 EDID3 (kHz) MSXGA 1 280 x 960 60,0 60,0 108,0 R/D/H ― ― ― ― ― 1 280 x 1 024 64,0 60,0 108,0...
  • Seite 137 Kapitel 6 Anhang — Technische Informationen Liste von kompatiblen 3D-Signalen In der folgenden Tabelle sind die 3D-Videosignaltypen angegeben, die mit dem Projektor kompatibel sind. Die folgenden Elemente gelten für 1 bis 4 in der Tabelle. Frame-Packing-System Side-by-Side-System Top-and-Bottom-System Frame-Sequential-System COM- Abtastfrequenz HDMI DVI-I PUTER...

  • Seite 138: Kapitel 6 Anhang - Technische Daten

    Kontrastverhältnis 20 000:1 Für Videosignale Horizontal: 15,75 kHz/15,63 kHz, Vertikal: 50 Hz/60 Hz Horizontal: 15 kHz bis 100 kHz, Vertikal: 24 Hz bis 120 Hz PIAS (Panasonic Intelligent Auto Scanning)-System Für das RGB- Signal Dot-Clock-Frequenz 162 MHz oder weniger f 525i (480i)
  • Seite 139 Kapitel 6 Anhang — Technische Daten Modell Nr. PT-RZ470EK/PT-RZ470EW PT-RW430EK/PT-RW430EW Farbsystem 7 Standards (NTSC/NTSC4.43/PAL/PAL-N/PAL-M/SECAM/PAL60) Größe der Projektionsfläche 1,02 m (40") - 7,62 m (300") Bildseitenverhältnis 16:9 16:10 Projektionsart [FRONT/DECKE], [FRONT/TISCH], [RÜCK/DECKE], [RÜCK/TISCH] 1 Paar, HD D-Sub 15 p (Buchse) RGB-Signal 0,7 V [p-p] 75 Ω (SYNC ON GREEN: 1,0 V [p-p] 75 Ω)

  • Seite 140: Kapitel 6 Anhang - Abmessungen

    Kapitel 6 Anhang — Abmessungen Abmessungen Einheit: mm 455 (17-29/32") * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. 140 - DEUTSCH...

  • Seite 141: Kapitel 6 Anhang - Sicherungen Für Den Aufhängevorrichtung

    Wir übernehmen keinerlei Verantwortung für Schäden am Projektor, die sich aus der Verwendung einer Aufhängevorrichtung ergeben, der nicht von Panasonic hergestellt wurde, oder die sich aus einem nicht geeigneten Installationsort ergeben, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.

  • Seite 142: Index

    Index Index 0 – 9 <ENTER>-Taste [SICHERHEIT] ..........50, 99 Fernbedienung ..........21 [SICHERHEITS PASSWORT] ......99 [3D EINGABEFORMAT] ........68 Projektorgehäuse ..........23 [SICHERHEITS PASSWORT ÄNDERN] ..... 99 [3D EINSTELLUNGEN] ......... 49, 67 Entsorgung ............18 [SICHERHEITSWARNMELDUNGEN] ....69 [3D MODUS] ............

  • Seite 143: Informationen Zur Entsorgung In Ländern Außerhalb Der Europäischen Union

    Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2013 W0113NS0 -YI...

Diese Anleitung auch für:

Pt-rz470ewPt-rw430ekPt-rw430ewPt-rz470uwPt-rz470ukPt-rz470u ... Alle anzeigen

Inhaltsverzeichnis
