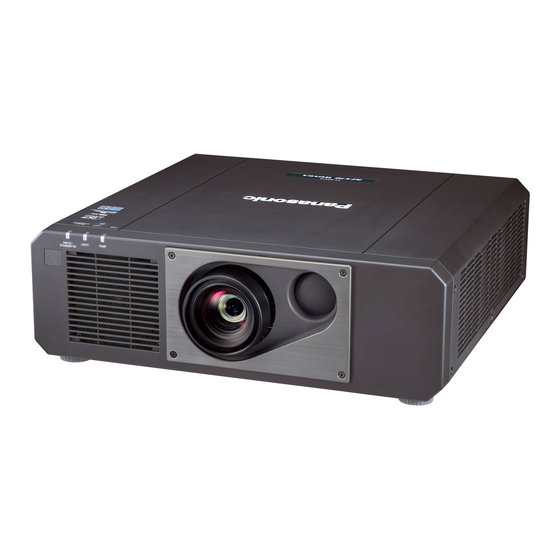

Seite 1 Funktionsanleitung DLP™-Projektor Gewerbliche Nutzung PT-RZ575 Modell Nr. Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. z für Taiwan PT-RZ575T z für andere Länder oder Regionen PT-RZ575 ■...
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Hinweise zur Sicherheit Projizieren Auswahl des Eingabesignals Anpassen des Bildes Kapitel 1 Vorbereitung Anpassen des Fokus und der Verschiebung Verschieben der Objektivposition auf die Vorsichtsmaßnahmen beim Gebrauch Ausgangsposition Objektivschutzmaterial Einstellungsbereich der Objektivverschiebung Vorsichtsmaßnahmen beim Transport (optische Achsenverschiebung) Vorsichtsmaßnahmen bei der Aufstellung Bedienen der Fernbedienung Sicherheit...
Seite 3 Inhalt Menü [POSITION] Menü [PROJEKTOR EINSTELLUNGEN] [SHIFT] [PROJEKTOR ID] [BILDFORMAT] [PROJEKTIONSARTEN] [ZOOM] [ECO MANAGEMENT] [CLOCK PHASE] [BETRIEBSEINSTELLUNG] [BILDSCHIRMANPASSUNG] [LICHTLEISTUNG] Menü [ERWEITERTES MENÜ] [HELLIGKEITSREGLER] [DIGITAL CINEMA REALITY] [PLANUNG] [START MODUS] [BLANKING] [EINST. STARTVORGANG] [AUFLOESUNG] [RS-232C] [CLAMP POSITION] [FUNKTIONSTASTEN MENÜ] [EDGE BLENDING] [KALIBRIERUNG DER LINSE] [HALBBILD LAUFZEIT] [RASTER POSITION]...
Seite 4 Inhalt Kapitel 5 Bedienung Netzwerkverbindung Verbindung mit dem Netzwerk Websteuerungsfunktion Zum Einstellen verwendbarer Computer Zugang über den Webbrowser Kapitel 6 Wartung Lichtquellen-/Temperaturanzeige Wenn eine Anzeigelampe aufleuchtet Wartung Vor der Wartung des Projektors Wartung Fehlerbehebung [SELBSTTEST]-Anzeigen Kapitel 7 Anhang Technische Informationen PJLink-Protokoll Verwenden der Art-Net-Funktion Steuerungsbefehle via LAN...
Seite 5: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
Seite 6 Hinweis zu Laser Dieser Projektor ist als ein Laserprodukt der Klasse 1 eingestuft und entspricht IEC/EN 60825-1:2014. TQFX340 Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany 6 - DEUTSCH...
Seite 7 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
Seite 8 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
Seite 9 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
Seite 10 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Seite 11: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit Entfernen der Batterien Batterien der Fernbedienung 1. Drücken Sie auf die Zunge und heben Sie 2. Entnehmen Sie die Batterien. die Abdeckung an. (ii) DEUTSCH - 11...
Seite 12 SOLID SHINE ist eine Marke der Panasonic Corporation. f Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. f Mac, Mac OS und Safari sind Marken der Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.
Seite 13: Funktionen Des Projektors
Funktionen des Projektors Kurzanleitung Einzelheiten finden Sie auf den entsprechenden Seiten. Hohe Luminanz und hoher Kontrast 1. Stellen Sie den Projektor auf. (x Seite 28) ▶ Mit einem einmaligen optischen System, das eine Laserlichtquelle der neuen Generation verwendet, und dem 2.
Seite 14: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. 14 - DEUTSCH...
Seite 15: Vorsichtsmaßnahmen Beim Gebrauch
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Objektivschutzmaterial Am Produkt ist zum Zeitpunkt des Kaufs Objektivschutzmaterial angebracht, um das Projektionsobjektiv während des Transports vor Vibration zu schützen. Entfernen Sie das Objektivschutzmaterial vor Gebrauch. rEntfernen des Objektivschutzmaterials Objektivschutzmaterial Lasche Halten Sie die Lasche des Objektivschutzmaterials und entfernen Sie das Objektivschutzmaterial durch Ziehen in Pfeilrichtung.
Seite 16 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rBeauftragen Sie immer einen Fachtechniker oder Händler, wenn der Projektor an der Decke angebracht werden soll. Die optionale Aufhängevorrichtung ist erforderlich. Modell Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken), ET-PKD130B (Projektormontagehalterung) rBeauftragen Sie einen qualifizierten Techniker oder Ihren Händler mit der Kabelinstallation für den DIGITAL LINK-Anschluss.
Seite 17 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rVorsichtsmaßnahmen bei der Aufstellung des Projektors f Verwenden Sie die einstellbaren Füße nur für die stehende Version und zum Einstellen des Winkels. Werden sie für andere Zwecke verwendet, kann das Gerät beschädigt werden. f Wenn Sie den Projektor nicht an der Decke oder mit den einstellbaren Füßen auf dem Boden installieren, befestigen Sie den Projektor mit Hilfe der fünf Schraubenlöcher für die Aufhängevorrichtung (wie in der Abbildung dargestellt), um den Projektor an der Vorrichtung zu befestigen.
Seite 18: Sicherheit
Ändern Sie Ihr Passwort regelmäßig. Ein Passwort kann im Menü [SICHERHEIT] → [SICHERHEITS PASSWORT ÄNDERN] eingestellt werden. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.
Seite 19: Hinweise Für Den Betrieb
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Hinweise für den Betrieb rFür eine gute Bildqualität Damit Sie ein schönes Bild mit höherem Kontrast erhalten, bereiten Sie die Umgebung dementsprechend vor. Ziehen Sie Vorhänge oder Jalousien vor die Fenster und schalten Sie alle Lampen in der Nähe der Projektionsfläche aus, damit kein Licht von außen oder Licht aus Innenleuchten auf die Projektionsfläche scheint.
Seite 20: Zubehör
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose Fernbedienungseinheit <1> (TXFSX01RWDZ) (N2QAYA000136) (TXFSX02UTRZ) Netzkabel (TXFSX01RXQZ) CD-ROM <1> (1JK1RZ575U) (TXFSX01RXRZ) AAA/R03- oder AAA/LR03-Batterie <2>...
Seite 21: Inhalt Der Mitgelieferten Cd-Rom
übertragen, z. B. Firmenlogos, die zu Beginn der Projektion angezeigt werden sollen. Hinweis f Die „List of Compatible Device Models“ für Flachbildschirme, die mit der „Multi Monitoring & Control Software“ kompatibel sind, kann von der Panasonic-Website (http://panasonic.net/prodisplays/) heruntergeladen werden. Sonderzubehör Sonderzubehör (Produktname) Modell Nr.
Seite 22: Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite Ein-/Ausschalttaste <v/b> 11 <ECO>-Taste Versetzt den Projektor in den Ausschaltzustand (Standby- Zeigt den Einstellungsbildschirm in Bezug auf Modus), wenn der <MAIN POWER>-Schalter am Projektor im Umweltmanagement an. (x Seiten 57, 102) Projektionsmodus auf <ON>...
Seite 23: Kapitel 1 Vorbereitung - Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten oder Feuchtigkeit. f Versuchen Sie nicht, die Fernbedienung auseinanderzunehmen oder zu verändern. f Beachten Sie die folgenden Anweisungen auf dem Warnaufkleber auf der Rückseite der Fernbedienung. g Verwenden Sie keine neuen und alten Batterien gemeinsam.
Seite 24: Projektorgehäuse
Kapitel 1 Vorbereitung — Über Ihren Projektor Projektorgehäuse Vorderseite Seite 1 2 3 4 Rückseite Oben Unterseite Projektionsrichtung Signalempfänger der Fernbedienung (vorn) 10 Luminanzsensor Dies ist ein Sensor zum Erkennen der Luminanz der Betriebsanzeige <ON (G)/STANDBY (R)> Installationsumgebung. Zeigt den Betriebszustand an. Wenn das Menü...
Seite 25: Bedienfeld
Kapitel 1 Vorbereitung — Über Ihren Projektor 15 <AC IN>-Anschluss 16 Anschluss für Diebstahlschutz Schließen Sie das mitgelieferte Netzkabel an. Befestigt ein Diebstahlsicherungskabel usw. Achtung f Blockieren Sie nicht die Belüftungsöffnungen (Einlass und Auslass) des Projektors. r Bedienfeld Ein-/Ausschalttaste <v/b> <MENU>-Taste/<ENTER>-Taste/asqw-Tasten Versetzt den Projektor in den Ausschaltzustand (Standby- Dient zum Navigieren im Menübildschirm.
Seite 26: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Seite 27: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. DEUTSCH - 27...
Seite 28: Kapitel 2 Erste Schritte - Einrichtung
Kapitel 2 Erste Schritte — Einrichtung Einrichtung Installationsmodus Die Installationsmodi des Projektors sind wie folgt. Stellen Sie [FRONT/RÜCK]/[TISCH/DECKE] im Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTIONSARTEN] (x Seite 101) abhängig von dem Installationsmodus ein. Aufstellung auf einem Tisch/auf dem Boden und Projektion nach Aufstellung auf einem Tisch/auf dem Boden und Projektion von vorn hinten...
Seite 29: Die Teile Für Die Montage (Optional)
Kapitel 2 Erste Schritte — Einrichtung r Neigungswinkel-Sensor Der von dem in den Projektor eingebauten Neigungswinkel-Sensor erkannte Bereich von Installationspositionen ist wie folgt. Bodenaufstellungsinstallation 30° Deckenmontageinstallation 30° Bodenaufstellungsinstallation Projektionsrichtung Die Teile für die Montage (optional) Der Projektor kann an der Decke installiert werden, indem Sie die optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD120H (für Hohe Decken), ET-PKD120S (für Niedrige Decken)) und die Aufhängevorrichtung (Modell-Nr.: ET-PKD130B (Projektormontagehalterung)) kombinieren.
Seite 30 Kapitel 2 Erste Schritte — Einrichtung Achtung f Lesen Sie „Vorsichtsmaßnahmen beim Gebrauch“ (x Seite 15) vor der Einrichtung f Verwenden Sie den Projektor und das Hochleistungs-Lasergerät nicht im selben Raum. Die DLP-Chips können beschädigt werden, wenn Laserstrahlen auf die Projektionsobjektivfläche treffen. [BILDSCHIRMANPASSUNG]-Projektionsbereich [V-TRAPEZKORREKTUR] (von der Seite aus betrachtet) [H-TRAPEZKORREKTUR] (von oben aus betrachtet)
Seite 31: Formel Für Die Berechnung Des Projektionsabstands
Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [BILDSCHIRMANPASSUNG] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. (Einheit: m) Projektionsgröße Seitenverhältnis 16:10 Seitenverhältnis 16:9 Seitenverhältnis 4:3 des Bildes Projektionsab- Projektionsab- Projektionsab-...
Seite 32: Kapitel 2 Erste Schritte - Anschließen
Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.
Seite 33: Anschlussbeispiel: Av-Geräte
Kapitel 2 Erste Schritte — Anschließen <HDMI 1 IN>-Anschluss/<HDMI 2 IN>-Anschluss Stiftzuweisungen und Signalnamen Außenansicht Stiftnr. Signalname Stiftnr. Signalname T.M.D.S-Daten 2+ (11) T.M.D.S-Taktgeber-Abschirmung T.M.D.S-Daten 2-Abschirmung (12) T.M.D.S-Taktgeber- Geradzahlige Stifte von (2) bis (18) T.M.D.S-Daten 2- (13) (18) T.M.D.S-Daten 1+ (14) ― (15) T.M.D.S-Daten-1-Abschirmung T.M.D.S-Daten 1-...
Seite 34: Anschlussbeispiel: Computer
Kapitel 2 Erste Schritte — Anschließen Hinweis f Abhängig von dem verbundenen externen Gerät muss bei Einspeisung von DVI-D möglicherweise die Einstellung im Menü [ANZEIGE OPTION] → [DVI-D IN] → [EDID-AUSWAHL] umgeschaltet werden. f Der <DVI-D IN>-Anschluss kann mit HDMI- und DVI-D-kompatiblen Geräten verbunden werden. Jedoch können möglicherweise einige externe Geräte die Bilder nicht richtig projizieren, sodass das Bild zum Beispiel nicht angezeigt wird.
Seite 35: Anschlussbeispiel Unter Verwendung Von Digital Link
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel unter Verwendung von DIGITAL LINK Doppelkabeltransmitter auf Basis des Kommunikationsstandards HDBaseT wie etwa das optionale Gerät mit Unterstützung von DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) verwenden Doppelkabel zum Übertragen von Eingangsbild-, Audio-, Ethernet- und seriellem Steuersignal, und der Projektor kann diese digitalen Signale am <DIGITAL LINK/LAN>-Anschluss einspeisen.
Seite 36 über bis zu 150 m (492'2") ist möglich, wenn der Doppelkabeltransmitter die Verbindungsart für große Reichweite unterstützt. Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindungen mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...
Seite 37: Kapitel 3 Grundlegende Bedienung
Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. DEUTSCH - 37...
Seite 38: Ein-/Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen.
Seite 39: Einschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Die Stromversorgung ist ausgeschaltet. (Standby-Modus) Die Projektion wird gestartet, wenn die Ein-/Ausschalttaste <v/b> gedrückt wird. f Die Einstellung des Projektors ist wie folgt. g Das Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] → [SCHNELLSTARTMODUS] ist eingestellt auf [AUS] Leuchtet g Das Menü...
Seite 40: Bei Anzeige Des Bildschirms Für Ersteinstellungen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie auf die <ON>-Seite des <MAIN POWER>-Schalters, um das Gerät einzuschalten. f Die Betriebsanzeige <ON (G)/STANDBY (R)> leuchtet/blinkt rot und der Projektor tritt in den Standby- Modus ein. Drücken Sie die Ein-/Ausschalttaste <v/b>. f Die Betriebsanzeige <ON (G)/STANDBY (R)>...
Seite 41: Anfangseinstellung (Anzeigesprache)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Anzeigesprache) Wählen Sie die Sprache aus, die auf dem Bildschirm angezeigt werden soll. Nach dem Abschluss der Werkseinstellung können Sie die Bildschirmanzeigesprache über das Menü [MENUE SPRACHE(LANGUAGE)] ändern. Drücken Sie asqw, um die Anzeigesprache auszuwählen. INITIAL SETTING SELECT ENTER...
Seite 42 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Stellen Sie [BETRIEBSMODUS] auf [NORMAL], [ANWENDER1], [ANWENDER2] oder [ANWENDER3] ein, wenn der Projektor in einer Höhe von 2 700 m (8 858') oder höher über dem Meeresspiegel verwendet wird. Stellen Sie dieses Element ein, wenn hohe Luminanz benötigt wird. Die geschätzte Laufzeit liegt bei [NORMAL] ungefähr 20 000 Stunden.
Seite 43 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Führt ohne Synchronisation mit den anderen Projektoren an einem Projektor Korrekturen durch den Helligkeitssensor durch. [AUS] Die Dauer, für welche die konstante Helligkeit beibehalten wird, wird durch Verringerung des Wertes [LICHTLEISTUNG] kleiner. [GRUPPE A] Führt eine Korrektur durch den Helligkeitssensor an mehreren Projektoren synchronisiert durch.
Seite 44: Anfangseinstellung (Installationseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f So stellen Sie den Projektor basierend auf der Luminanz ein Wenn [KONSTANT-MODUS] auf [AUTO] oder [PC] Wenn [KONSTANT-MODUS] auf [AUS] eingestellt ist eingestellt ist Luminanz (lm) [MAX.LAMP.- [LICHTLEIS- [MAX.LAMP.- [LICHTLEIS- Laufzeit (Stunde) Laufzeit (Stunde) LEISTUNG] (%) TUNG] (%)
Seite 45: Anfangseinstellung (Standby-Modus)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Standby-Modus) Stellen Sie die Betriebsart im Standby ein. Die Standardeinstellung lautet [NORMAL] und erlaubt Ihnen, die Netzwerkfunktion im Standby zu nutzen. Um den Stromverbrauch im Standby gering zu halten, stellen Sie diese Option auf [ECO] ein.
Seite 46: Anfangseinstellung (Zeitzone)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie as, um [BILD-POSITION] auszuwählen. WERKSEINSTELLUNG BILDSCHIRMFORMAT 16:9 BILD-POSITION Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich. ÄNDERN MENUE SELECT EINGABE ENTER Drücken Sie zum Anpassen qw. Drücken Sie die <ENTER>-Taste, um zur Anfangseinstellung zu gelangen. Anfangseinstellung (Zeitzone) Stellen Sie [ZEITZONE] in Übereinstimmung mit dem Land oder der Region ein, wo Sie den Projektor benutzen.
Seite 47: Einstellungen Vornehmen Und Elemente Auswählen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Datum und Zeit) Stellen Sie das lokale Datum und die Zeit ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [DATUM UND UHRZEIT] ändern. Um das Datum und die Zeit automatisch einzustellen, schlagen Sie unter „Automatisches Einstellen von Datum und Uhrzeit“...
Seite 48: Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Stellen Sie die vordere, hintere und seitliche Neigung des Projektors mit den einstellbaren Füßen ein. (x Seite 31) Drücken Sie die <SHIFT>-Taste, um die Bildposition der Projektion einzustellen. (x Seite 50) Wenn das Eingangssignal das analoge RGB-Signal oder das DVI-D/HDMI-Signal ist, drücken Sie die <AUTO SETUP>-Taste.
Seite 49: Kapitel 3 Grundlegende Bedienung - Projizieren
Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Verbindung des externen Geräts (x Seite 32) und den Netzkabelanschluss (x Seite 38) und schalten Sie das Gerät (x Seite 39), um die Projektion zu beginnen. Wählen Sie das zu projizierende Bild aus und passen Sie die Darstellung der Projektion an.
Seite 50: Anpassen Des Bildes
Kapitel 3 Grundlegende Bedienung — Projizieren Umschalten des Eingangs durch das Aufrufen des Eingangsauswahlbildschirms Der Eingang für die Projektion kann durch Aufrufen des Eingangsauswahlbildschirms unter Verwendung der <INPUT SELECT>-Taste auf dem Bedienfeld ausgewählt werden. Drücken Sie die <INPUT SELECT>-Taste auf dem Bedienfeld. f Der Eingangsauswahlbildschirm wird angezeigt.
Seite 51: Verwendung Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Projizieren Verwendung der Fernbedienung Drücken Sie die Objektivtasten (<FOCUS>, <SHIFT>) auf der Fernbedienung. f <FOCUS>-Taste: Justiert den Fokus. f <SHIFT>-Taste: Justiert die Verschiebung. Wählen Sie jedes Einstellungselement aus und drücken Sie asqw, um sie einzustellen. VORSICHT Führen Sie während der Objektivverschiebung nicht Ihre Hand in die Öffnung um das Objektiv ein.
Seite 52: Einstellungsbereich Der Objektivverschiebung (Optische Achsenverschiebung)
Kapitel 3 Grundlegende Bedienung — Projizieren Einstellungsbereich der Objektivverschiebung (optische Achsenverschiebung) Führen Sie die Objektivverschiebung innerhalb des Einstellungsbereichs durch. Ein Teil des Peripheriebilds ist möglicherweise nicht sichtbar oder der Fokus kann sich ändern, wenn die Objektivposition außerhalb des Einstellungsbereichs verschoben wird, aber dies ist keine Fehlfunktion. Dieser Projektor ist mit der optischen Achsenverschiebungsfunktion ausgestattet, und die Projektionsposition kann basierend auf der Position des projizierten Bildschirms in der Ausgangsposition (Standardprojektionsposition) innerhalb des Bereichs angepasst werden, der in der folgenden Abbildung dargestellt ist.
Seite 53: Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z. B. während einer Sitzungspause, können das Bild und der Ton zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild und der Ton werden deaktiviert.
Seite 54: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Anpassen der Lautstärke Passen Sie die Lautstärke des Audioausgangs an. -Taste Drücken Sie die <VOL->-Taste/<VOL+>-Taste auf der Fernbedienung. <VOL+> Erhöht die Lautstärke. <VOL-> Verringert die Lautstärke. Hinweis f Diese Bedienung ist auch mit qw auf dem Bedienfeld möglich. Verwendung der Einfrierfunktion Die Projektion kann pausiert und der Ton kann ausgeschaltet werden, unabhängig von der Wiedergabe des externen Geräts.
Seite 55: Verwendung Der Automatischen Einstellfunktion
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der automatischen Einstellfunktion Die Bildposition bei Einspeisung des DVI-D/HDMI-Signals oder die Auflösung, Taktphase und Bildposition bei Einspeisung des analogen RGB-Signals können automatisch angepasst werden. (Das analoge RGB-Signal ist ein Signal mit Punktstruktur, ähnlich wie ein Computersignal.) Es wird empfohlen, ein Bild mit hellen weißen Randbegrenzungen und kontrastreichen Schwarzweiß-Zeichen einzugeben, wenn die automatische Anpassung durchgeführt wird.
Seite 56: Umschalten Des Bildseitenverhältnisses
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Drücken Sie die <ENTER>-Taste. f Der Bildschirm [TRAPEZKORREKTUR], [ECKEN-KORREKTUR] oder [KRÜMMUNGSKORREKT.] wird angezeigt. Hinweis f Um [TRAPEZKORREKTUR] oder [KRÜMMUNGSKORREKT.] anzupassen, drücken Sie as, um das anzupassende Element auszuwählen, und drücken Sie qw, um das Element anzupassen. f Drücken Sie zum Anpassen von [ECKEN-KORREKTUR] as, um das anzupassende Element auszuwählen.
Seite 57: Verwendung Der Statusfunktion
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Drücken Sie qw, um das Testbild auszuwählen. Hinweis f Testbilder können auch mittels Menübedienung angezeigt werden. Beziehen Sie sich für Einzelheiten auf „Menü [TESTBILDER]“ (x Seite 125). f Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt. Achten Sie darauf, das Eingangssignal anzuzeigen, bevor Sie verschiedene Einstellungen durchführen.
Seite 58: Einstellen Der Identifikationsnummer Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Einstellen der Identifikationsnummer der Fernbedienung Wenn Sie mehrere Projektoren zusammen benutzen, können Sie alle Projektoren gleichzeitig bedienen oder jeden Projektor individuell mit einer einzelnen Fernbedienung bedienen, sofern jedem Projektor eine eindeutige Identifikationsnummer zugewiesen wurde. Stellen Sie nach der Zuweisung der Identifikationsnummer des Projektors dieselbe Identifikationsnummer an der Fernbedienung ein.
Seite 59: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 59...
Seite 60: Menünavigation
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
Seite 61: Kapitel 4 Einstellungen - Menünavigation
Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
Seite 62: Untermenü
Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [POSITION] [ERWEITERTES MENÜ] [MENUE SPRACHE(LANGUAGE)] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [BILD IM BILD] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
Seite 63 Kapitel 4 Einstellungen — Menünavigation [ERWEITERTES MENÜ] Untermenüoption Werkseinstellung Seite [DIGITAL CINEMA REALITY] [AUTO] [BLANKING] ― [AUFLOESUNG] ― [CLAMP POSITION] [24] [EDGE BLENDING] [AUS] [HALBBILD LAUFZEIT] [NORMAL] [RASTER POSITION] ― *1 Hängt vom Signaleingang ab. Hinweis f Die werkseitige Standardeinstellung schwankt abhängig von dem ausgewählten Eingangsanschluss. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 81) [ANZEIGE OPTION]...
Seite 64 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [FUNKTIONSTASTEN MENÜ] ― [KALIBRIERUNG DER LINSE] ― [AUDIO EINSTELLUNG] ― [STATUS] ― [DATUM UND UHRZEIT] ― [ALLE BENUTZERDATEN SICHERN] ― [ALLE BENUTZERDATEN LADEN] ― [INITIALISIEREN] ― [SERVICE PASSWORT] ― [BILD IM BILD] Einzelheiten (x Seite 123) [TESTBILDER] Einzelheiten (x Seite 125) [LISTE DER REGISTRIERTEN SIGNALE]...
Seite 65: Kapitel 4 Einstellungen - Menü [Bild]
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
Seite 66: [Farbe]
Kapitel 4 Einstellungen — Menü [BILD] Bedienung Einstellung Regelbereich Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projek- Drücken Sie w. tion. -31 - +31 Verringert die Helligkeit der dunklen (schwarzen) Bereiche der Drücken Sie q. Projektion. [FARBE] Sie können die Farbsättigung des projizierten Bildes einstellen. Drücken Sie as, um [FARBE] auszuwählen.
Seite 67: [Weiss Gain]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw oder die <ENTER>-Taste. f Der [FARBTON]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um [ANWENDER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FARBTON] wird angezeigt. Drücken Sie as, um [FARBTON] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 68: [Gamma]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw oder die <ENTER>-Taste. f Der [WEISS GAIN]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw zum Anpassen der Stufe. Bedienung Einstellung Regelbereich Drücken Sie w. Die Helligkeit des weißen Teils wird verstärkt. 0 - +10 Das Bild wird natürlicher.
Seite 69: [Bildschärfe]
Kapitel 4 Einstellungen — Menü [BILD] [BILDSCHÄRFE] Sie können die Schärfe des projizierten Bildes einstellen. Drücken Sie as, um [BILDSCHÄRFE] auszuwählen. Drücken Sie die qw oder die <ENTER>-Taste. f Der [BILDSCHÄRFE]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich...
Seite 70: [System Auswahl]
Kapitel 4 Einstellungen — Menü [BILD] [SYSTEM AUSWAHL] Der Projektor erkennt automatisch das Eingangssignal. Sie können die Systemmethode aber auch manuell einstellen, wenn ein instabiles Signal eingespeist wird. Stellen Sie die Systemmethode passend zum Eingangssignal ein. Drücken Sie as, um [SYSTEM AUSWAHL] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 71: Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). Hinweis f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung, das Seitenverhältnis und die Taktphase vom Menü...
Seite 72: Kapitel 4 Einstellungen - Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Identifiziert die im Videosignal eingebettete Video-ID (VID) und schaltet automatisch die Bildgröße [VID AUTO] zwischen 4:3 und 16:9 um. Diese Option wird aktiviert, wenn das NTSC-Signal eingespeist wird. Identifiziert die im Videosignal eingebettete Video-ID (VID) und schaltet automatisch die Bildgröße [AUTO] zwischen 4:3 und 16:9 um.
Seite 73: [Clock Phase]
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie zum Einstellen qw. Hinweis f Wenn das Menü [POSITION] → [BILDFORMAT] auf [DIREKT] eingestellt ist, kann [ZOOM] nicht angepasst werden. Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ZOOM] wird angezeigt.
Seite 74 Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie as, um [BILDSCHIRMANPASSUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] [BILDSCHIRMANPASSUNG] wird nicht ausgeführt. [TRAPEZKORREKTUR] Korrigiert Trapezverzerrungen im projizierten Bild. [ECKEN-KORREKTUR] Justiert jede mögliche Verzerrung in den vier Ecken des projizierten Bilds. [KRÜMMUNGSKORREKT.] Korrigiert Krümmungen im projizierten Bild.
Seite 75 Kapitel 4 Einstellungen — Menü [POSITION] [KRÜMMUNGSKORREKT.] [V-BOGENVERZERRUNG] [H-BOGENVERZERRUNG] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] [SEITENVERHÄLTNIS BEIBEHALTEN] Wählen Sie [EIN], um die Korrektur bei Beibehaltung des Seitenverhältnisses durchzuführen. Einstellen von [ECKEN-KORREKTUR] Drücken Sie as, um [BILDSCHIRMANPASSUNG] auszuwählen. Drücken Sie qw, um [ECKEN-KORREKTUR] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ECKEN-KORREKTUR] wird angezeigt.
Seite 76: Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60).
Seite 77: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Austastungskor- Option Bedienung Einstellung Regelbereich rektur Der Austastbereich be- Drücken Sie w. wegt sich nach rechts. Linke Seite des [LINKS] Bildschirms Der Austastbereich be- Drücken Sie q. wegt sich nach links. Links und rechts 0 - 959 Der Austastbereich be- Drücken Sie q.
Seite 78 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Funktion der Kantenzusammenführung. Verwenden Sie den im Projektor voreingestellten Wert für den Neigungswinkel des Edge-Blending- [EIN] Bereichs.
Seite 79 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 14) Drücken Sie as, um eine Option auszuwählen, und drücken Sie qw, um die Einstellung anzupassen. f Sobald die Einstellung abgeschlossen ist, drücken Sie die <MENU>-Taste, um zum Bildschirm [HELLIGKEIT JUSTIEREN] zurückzukehren. 15) Drücken Sie as, um [OBEN], [UNTEN], [LINKS] oder [RECHTS] unter [SCHWARZRAND-BREITE] auszuwählen.
Seite 80: [Halbbild Laufzeit]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Die Einstellung [AUTO TESTPATTERN] ändert sich in Verbindung mit der Einstellung im Menü [ANZEIGE OPTION] → [COLOR MATCHING] → [AUTO TESTPATTERN]. f Die Neigungsanpassung an der Grenze zwischen [NICHT ÜBERDECKT. SCHWARZWERT] und [SCHWARZRAND-WERT] ist eine Funktion zum Ausführen von Edge-Blending zusammen mit der Einstellung in [BILDSCHIRMANPASSUNG] (x Seite 73).
Seite 81: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
Seite 82: Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60).
Seite 83: Kapitel 4 Einstellungen - Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
Seite 84: [Bild-Einstellungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILD-EINSTELLUNGEN] Stellen Sie die Projektionsgröße ein. Nehmen Sie eine Korrektur auf die optimale Bildposition für die gegebene Projektionsfläche vor, wenn sich das Seitenverhältnis eines projizierten Bildes ändert. Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich.
Seite 85: Position Automatisch Anpassen
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Fahren Sie mit Schritt 7) fort, wenn [STANDARD] oder [BREIT] ausgewählt ist. f Fahren Sie mit Schritt 5) fort, wenn [ANWENDER] ausgewählt ist. Drücken Sie as zur Auswahl von [ANZEIGEPIXEL] und drücken Sie qw, um [ANZEIGEPIXEL] an die Horizontalauflösung der Signalquelle anzupassen.
Seite 86: [Computer In/Out]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUS] Deaktiviert die Backup-Funktion. Aktiviert die Backup-Funktion zwischen dem DVI-D-Eingang und dem HDMI2-Eingang. Der Eingang wird so nahtlos wie möglich umgeschaltet, wenn das gleiche Signal in den Primär- und den Sekundäreingang eingespeist wird. Der Primäreingang ist fest auf den <DVI-D IN>-Anschluss eingestellt und der Sekundäreingang ist fest auf den <HDMI 2 IN>-Anschluss eingestellt.
Seite 87: Ändern Des Begrenzungswerts Eines Eingespeisten Synchronisationssignals
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [COMPUTER IN/OUT] wird angezeigt. Drücken Sie as, um [EINGANGSEINSTELLUNGEN] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element, wenn ein RGB-Signal oder YC -Signal am <COMPUTER 1 [RGB/YP IN>-Anschluss eingespeist wird.
Seite 88: Einstellen Von [Computer2 Auswahl] Unter [Computer In/Out] (Computer2-Eingang/Computer1-Ausgang)
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERTIKALE SCAN-FREQUENZ] wird angezeigt. Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen. f Wählen Sie [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn eine andere als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 89 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element, wenn der Signalausgang vom DVI-D-Anschluss des externen Geräts (z. [0-255:PC] B. eines Computers) in den <DVI-D IN>-Anschluss eingespeist wird. Wählen Sie dieses Element, wenn der Signalausgang vom HDMI-Anschluss des externen Geräts [16-235] (z.
Seite 90: [Hdmi In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen. f Wählen Sie [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn eine andere als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 91: [Digital Link In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Standardeinstellung. [ANPASS. AN BILDSCHIRM] Ändert die EDID-Daten gemäß der [BILDSCHIRMFORMAT]-Einstellung. [ANWENDER] Stellt die Elemente [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] auf EDID ein. f Fahren Sie mit Schritt 10) fort, wenn [STANDARD] oder [ANPASS.
Seite 92 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Die optimale Einstellung schwankt abhängig von der Ausgabeeinstellung des verbundenen externen Gerätes. Beziehen Sie sich bezüglich des Ausgangs des externen Geräts auf die Bedienungsanleitung des externen Geräts. f Der Signalpegel wird für 30 Eingangsbits angezeigt. Einstellen von [EDID-MODUS] unter [DIGITAL LINK IN] Drücken Sie as, um [DIGITAL LINK IN] auszuwählen.
Seite 93: [Bildschirmeinblendungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILDSCHIRMEINBLENDUNGEN] Stellen Sie die Bildschirmanzeige ein. Einstellen von [OSD-POSITION] Stellen Sie die Position des Menübildschirms (OSD) ein. Drücken Sie as, um [BILDSCHIRMEINBLENDUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [OSD-POSITION] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Seite 94: Einstellen Von [Osd Speicher]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellung auf Braun. Einstellen von [OSD SPEICHER] Stellen Sie ein, ob die Cursorposition des Menübildschirms (OST) gespeichert werden soll. Drücken Sie as, um [BILDSCHIRMEINBLENDUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [OSD SPEICHER] auszuwählen.
Seite 95: [Closed Caption Einstellung]
Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [BLAU] Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. DEUTSCH - 95...
Seite 96: [Startbild]
Drücken Sie as, um [STARTBILD] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. [NONE] Deaktiviert die Startbildanzeige.
Seite 97: [Verschluss Einstellungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [GLEICHMÄßIGKEIT] wird angezeigt. Drücken Sie as, um [PC-FARBEN KORREKTUR] auszuwählen. Drücken Sie qw, um das Element umzuschalten. [AUS] Führt keine Korrektur unter Verwendung eines Computers durch. Führt eine Korrektur von Unregelmäßigkeiten in Helligkeit und Farbe auf der gesamten Projektionsflä- [EIN] che unter Verwendung eines Computers durch.
Seite 98: [Standbild]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Verwendung der Verschlussfunktion Bild und Ton werden ausgeschaltet, wenn der Projektor für eine bestimmte Zeit nicht verwendet wird. Drücken Sie as, um [VERSCHLUSS EINSTELLUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERSCHLUSS EINSTELLUNGEN] wird angezeigt. Drücken Sie as, um [VERSCHLUSS] auszuwählen.
Seite 99: Anpassen Der Wellenform
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Anpassen der Wellenform Projizieren Sie das Anpassungssignal für die Luminanz einer handelsüblichen Testdisc (0 % (0 IRE oder 7,5 IRE) – 100 % (100 IRE)) und führen Sie die Anpassung durch. Anzeigbarer Bereich des Bildes Bildposition Wählen Sie „Linie wählen (Luminanz)“...
Seite 100 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Beim Wechsel des Eingangs oder des Signals wird die Einstellung der Cutoff-Funktion auf die ursprüngliche Einstellung zurückgesetzt (aus). 100 - DEUTSCH...
Seite 101: Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60).
Seite 102: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Siehe „Neigungswinkel-Sensor“ (x Seite 29) für Einzelheiten zum Bereich der Stellungen an, die der eingebaute Neigungswinkelsensor erkennen kann. [ECO MANAGEMENT] Stellen Sie die Umweltmanagementfunktion ein, um den Stromverbrauch abhängig von den Nutzungsbedingungen zu verringern. Einstellung [ENERGIESPARMODUS] Aktivieren/deaktivieren Sie die Funktionen [RAUMLICHTERKENNUNG] und [K-SIGNAL-LICHT AUS].
Seite 103: Einstellung [Bereitschafts Modus]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [ECO MANAGEMENT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ECO MANAGEMENT] wird angezeigt. Drücken Sie as, um [AUTO-ABSCHALTUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [INAKTIV] Die Autoabschaltung wird deaktiviert.
Seite 104: [Betriebseinstellung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn [SCHNELLSTARTMODUS] auf [EIN] eingestellt ist, wird die Funktion [SCHNELLSTARTMODUS] deaktiviert, wenn die unter [GÜLTIGER ZEITRAUM] eingestellte Zeit nach dem Eintreten des Projektors in den Standbymodus abgelaufen ist. Die Startzeit und der Stromverbrauch sind gleich wie bei Einstellung von [SCHNELLSTARTMODUS] auf [AUS]. f Wenn [SCHNELLSTARTMODUS] auf [EIN] eingestellt ist, blinkt die Betriebsanzeige <ON (G)/STANDBY (R)>...
Seite 105: Einstellen Von [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellen von [MAX.LAMP.-LEISTUNG] Legen Sie die Höchstgrenze zur Korrektur der Projektionsflächenhelligkeit entsprechend den Veränderungen der Helligkeit der Lichtquelle fest. Drücken Sie as, um [BETRIEBSEINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BETRIEBSEINSTELLUNG] wird angezeigt. Drücken Sie as, um [MAX.LAMP.-LEISTUNG] auszuwählen.
Seite 106: Wechselbeziehung Von Luminanz Und Laufzeit
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wechselbeziehung von Luminanz und Laufzeit Sie können den Projektor mit beliebiger Helligkeit und Nutzungsdauer benutzen, indem Sie die Einstellungen von [MAX.LAMP.-LEISTUNG], [LICHTLEISTUNG] und [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] kombinieren. Die Wechselbeziehung zwischen Luminanz und Laufzeit ist wie folgt. Nehmen Sie die Einstellungen abhängig der gewünschten Nutzungsdauer und Helligkeit der Projektion vor.
Seite 107 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Synchronisiert neun oder mehr Projektoren unter Verwendung eines Computers und der speziellen [PC] Software „Multi Monitoring & Control Software“ *1 „Multi Monitoring & Control Software“ ist auf der mitgelieferten CD-ROM enthalten. f Fahren Sie mit Schritt 7) fort, wenn [PC] ausgewählt ist. Drücken Sie as, um [VERBINDEN] auszuwählen.
Seite 108: [Lichtleistung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn die Verschlussfunktion innerhalb von etwa 10 Minuten nach dem Einschalten der Lichtquelle aktiviert wird (Verschluss: geschlossen), während [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUTO] oder [PC] eingestellt ist, können Helligkeit und Farbe nicht gemessen werden. Deshalb wird die Helligkeit möglicherweise etwa zwei Minuten nach der Deaktivierung der Verschlussfunktion (Verschluss: offen) korrigiert.
Seite 109 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HELLIGKEITSREGLER] wird angezeigt. Drücken Sie as, um [HELLIGKEITSREGLER SETUP] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HELLIGKEITSREGLER SETUP] wird angezeigt. Drücken Sie as, um [KONSTANT-MODUS] auszuwählen. Drücken Sie qw, um das Element zu ändern.
Seite 110: Anzeigen Von [Helligkeitseinstellungen Anzeigen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 16) Drücken Sie die <ENTER>-Taste. f Wenn die <ENTER>-Taste bei Einstellung von [KONSTANT-MODUS] auf eine andere Option als [AUS] gedrückt wird, werden die Helligkeit und der Weißabgleich der Lichtquelle zum Zeitpunkt des Drückens der Taste als Standardhelligkeit und Standardweißabgleich aufgezeichnet.
Seite 111: Wenn [Konstant-Modus] Auf [Pc] Eingestellt Ist
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn [KONSTANT-MODUS] auf [AUTO] eingestellt ist und [VERBINDEN] auf [AUS] eingestellt ist Der Bildschirm zeigt den Status der Helligkeitsregelung für einen Projektor an. HELLIGKEITSEINSTELLUNGEN ANZEIGEN VERBINDEN PROJECTOR ZURÜCK MENU Wenn [KONSTANT-MODUS] auf [AUTO] eingestellt ist und [VERBINDEN] auf [GRUPPE A] bis [GRUPPE D] Der Bildschirm zeigt den Status der Helligkeitsregelung der synchronisierten Projektoren (bis zu acht Geräte) an, einschließlich des über das Bildschirmmenü...
Seite 112: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] r Fehlerdetails Fehlermeldung Maßnahmen f Begrenzen Sie die Anzahl von Projektoren in einer Gruppe auf acht. [DIE MAXIMALE ANZAHL AN GERÄ- f Um neun oder mehr Projektoren zu synchronisieren, benutzen Sie einen PC und die spezielle TEN WURDE ERREICHT] Software „Multi Monitoring &...
Seite 113: [Planung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 13) Stellen Sie bei allen Projektoren [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUTO] und [VERBINDEN] auf [GRUPPE A] ein. 14) Wählen Sie bei allen Projektoren [EINSTELLUNGEN ANWENDEN] unter [HELLIGKEITSREGLER SETUP] aus und drücken Sie die <ENTER>-Taste. f Die Helligkeitsregelung beginnt.
Seite 114 [DIGITAL LINK] Schaltet den Eingang auf DIGITAL LINK um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. [NORMAL] Gibt der Luminanz Vorrang. Steuert die Leistung zum Erhöhen der Lebensdauer der Lichtquelle;...
Seite 115: [Start Modus]
Stellt den Eingang auf HDMI2 ein. [DIGITAL LINK] Stellt den Eingang auf DIGITAL LINK ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um. *1 Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am Projektor angeschlossen ist, wird sein Eingangsname automatisch an [EINGANG1] bis [EINGANG10] übernommen.
Seite 116: [Rs-232C]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [RS-232C] Stellen Sie den Verbindungszustand des <SERIAL IN>-Anschlusses ein. Ausführliche Informationen zu der Verbindungsmethode für die RS-232C-Kommunikation finden Sie unter „<SERIAL IN>-Anschluss“ (x Seite 180). Drücken Sie as, um [RS-232C] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RS-232C] wird angezeigt.
Seite 117: [Kalibrierung Der Linse]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [KALIBRIERUNG DER LINSE] Führen Sie die automatische Einstellung des Objektivverschiebungsgrenzwerts und der Ausgangsposition des Projektors durch. Drücken Sie as, um [KALIBRIERUNG DER LINSE] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bestätigungsbildschirm wird angezeigt. Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie die <ENTER>-Taste. f Wählen Sie zum Abbrechen [ABBRECHEN].
Seite 118: Einstellen Der Tonausgabe Bei Verwendung Der Verschlussfunktion
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [IM STANDBY MODUS] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Der Ton wird während des Standby nicht ausgegeben. [EIN] Der Ton wird während des Standby ausgegeben. Hinweis f Im Standbymodus wird kein Ton ausgegeben, wenn das Menü...
Seite 119: [Status]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [DIGITAL LINK AUDIO IN] Der Audioeingang an DIGITAL LINK wird ausgegeben. *1 Nur wenn das Eingangssignal HDMI1 ist *2 Nur wenn das Eingangssignal HDMI2 ist *3 Nur wenn das Eingangssignal DIGITAL LINK ist [STATUS] Zeigen Sie den Status des Projektors an.
Seite 120: [Datum Und Uhrzeit]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Ausführliche Informationen zu den unter [SELBSTTEST] angezeigten Inhalten finden Sie unter „[SELBSTTEST]-Anzeigen“ (x Seite 169). [DATUM UND UHRZEIT] Stellen Sie die Zeitzone, das Datum und die Uhrzeit der internen Uhr des Projektors ein. Einstellung der Zeitzone Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen.
Seite 121: [Alle Benutzerdaten Sichern]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [ALLE BENUTZERDATEN SICHERN] Speichern Sie die verschiedenen Einstellwerte als eine Sicherung im internen Speicher des Projektors. Drücken Sie as, um [ALLE BENUTZERDATEN SICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SICHERHEITS PASSWORT] wird angezeigt. Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste.
Seite 122: [Service Passwort]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. Hinweis f Die folgenden Einstellungen werden nicht initialisiert, selbst wenn [ALLE BENUTZERDATEN] ausgeführt wird. g Das Menü [ANZEIGE OPTION] → [GLEICHMÄßIGKEIT] g Das Menü...
Seite 123: Menü [Bild Im Bild]
Kapitel 4 Einstellungen — Menü [BILD IM BILD] Menü [BILD IM BILD] Wählen Sie auf dem Menübildschirm [BILD IM BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60).
Seite 124 Kapitel 4 Einstellungen — Menü [BILD IM BILD] 13) Drücken Sie as, um [FRAME LOCK] auszuwählen. 14) Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [HAUPTFENSTER] Stellt Frame-Lock für das Eingangssignal ein, das im Hauptfenster eingestellt ist. [NEBENFENSTER] Stellt Frame-Lock für das Eingangssignal ein, das im Unterfenster eingestellt ist.
Seite 125: Kapitel 4 Einstellungen - Menü [Testbilder]
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.
Seite 126: Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). r Details der registrierten Signale Speichernummer: A1 (1-2)
Seite 127: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
Seite 128: Voreinstellung
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [BREIT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: XXXXXX XXXX A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [BREIT] ein.
Seite 129: Löschen Des Unterspeichers
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie bei normaler Anzeige (wenn kein Menü angezeigt wird) as. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
Seite 130: Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
Seite 131: Kapitel 4 Einstellungen - Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [ANZEIGETEXT] Legen Sie die Sicherheitsmeldung (Text oder Bild) über das Projektionsbild. Drücken Sie as, um [ANZEIGETEXT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Blendet die Sicherheitsmeldung aus. [TEXT] Zeigt den Text an, der im Menü...
Seite 132 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Aktivieren/Deaktivieren einer Taste Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENFELD] oder [FERNBEDIENUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen.
Seite 133: [Bedienelement-Passwort Ändern]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [BEDIENELEMENT-PASSWORT ÄNDERN] Das Passwort des Steuergerätes kann geändert werden. Drücken Sie as, um [BEDIENELEMENT-PASSWORT ÄNDERN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT-PASSWORT ÄNDERN] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben.
Seite 134: Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). [DIGITAL LINK MODUS] Schalten Sie die Verbindungsart des <DIGITAL LINK/LAN>-Projektoranschlusses um.
Seite 135: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] [SIGNALQUALITÄT] ist ein Zahlenwert der Fehlersumme. Die Anzeigefarbe ändert sich in Abhängig- keit des Wertes zu Grün, Gelb oder Rot. Prüfen Sie die Signalqualität mithilfe eines Signals, das vom Doppelkabeltransmitter übertragen wird. f [MAXIMAL]/[MINIMUM]: Maximal-/Minimalwert der Fehlersumme f Grün (-12 dB oder weniger) →...
Seite 136: [Netzwerk Status]
Kapitel 4 Einstellungen — Menü [NETZWERK] Stellen Sie diese Option auf [EIN] ein, wenn Sie den „XTP-Transmitter“ von Extron Electronics am <DIGITAL LINK/LAN>-Anschluss anschließen. Stellen Sie es auf [AUS] ein, wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe [EXTRON XTP] (Modell-Nr.: ET-YFB100G, ET-YFB200G) verbunden wird.
Seite 137: [Einstellung Art-Net-Kanal]
Kapitel 4 Einstellungen — Menü [NETZWERK] [NET] Geben Sie das zu verwendende [NET] für die Verarbeitung von Art-Net durch den Projektor ein. [SUB NET] Geben Sie das zu verwendende [SUB NET] für die Verarbeitung von Art-Net durch den Projektor ein. Geben Sie das zu verwendende [UNIVERSE] für die Verarbeitung von Art-Net durch den Projektor [UNIVERSE] ein.
Seite 138: [Art-Net-Status]
Kapitel 4 Einstellungen — Menü [NETZWERK] f Es kann nicht das gleiche Element für mehrere Kanäle eingestellt sein, außer [NONE]. [Art-Net-STATUS] Zeigen Sie den Inhalt der Steuerung an, die den einzelnen Kanälen zugewiesen ist, und die empfangenen Daten dieses Kanals. Drücken Sie as, um [Art-Net-STATUS] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 139: Kapitel 5 Bedienung
Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. DEUTSCH - 139...
Seite 140: Netzwerkverbindung
Flachbildschirm) oder des Peripheriegeräts innerhalb des Intranets und zum Melden von Problemen oder Erkennen von Anzeichen möglicher Probleme des Geräts, kann verwendet werden. Besuchen Sie die Panasonic-Website (http://panasonic.net/avc/projector/pass/) für Einzelheiten. f PJLink Bedienung oder Statusabfrage des Projektors können von einem Computer unter Verwendung des PJLink- Protokolls durchgeführt werden.
Seite 141: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter
Panasonic-Website (http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 142: Werkseitige Standardeinstellung
Kapitel 5 Bedienung — Netzwerkverbindung Drücken Sie die <MENU>-Taste, um das Menü [NETZWERK] öffnen, wählen Sie [NETZWERKEINSTELLUNG] und drücken Sie die <ENTER>-Taste. Führen Sie die Einstellung [NETZWERKEINSTELLUNG] durch. f Beziehen Sie sich für Einzelheiten auf [NETZWERKEINSTELLUNG] (x Seite 135). Hinweis f Führen Sie die Verbindung mit einem vorhandenen Netzwerk erst vor, wenn Sie sich mit dem Netzwerkadministrator abgesprochen haben. r Werkseitige Standardeinstellung f Die folgenden Einstellungen wurden werkseitig als Standard eingestellt.
Seite 143: Websteuerungsfunktion
Starten Sie den Webbrowser auf dem Computer. Geben Sie die IP-Adresse des Projektors in das URL-Eingabefeld des Webbrowsers ein. Geben Sie den Benutzernamen und das Passwort ein. f Die werkseitige Standardeinstellung des Benutzernamens lautet user1 (Benutzerrechte)/admin1 (Administratorrechte) und das Passwort lautet panasonic (Kleinschreibung). DEUTSCH - 143...
Seite 144: Kapitel 5 Bedienung - Websteuerungsfunktion
Kapitel 5 Bedienung — Websteuerungsfunktion Klicken Sie auf OK. f Die [Projector status]-Seite wird angezeigt. Hinweis f Wenn Sie einen Webbrowser verwenden, um den Projektor zu steuern, stellen Sie das Menü [NETZWERK] → [NETZWERKSTEUERUNG] → [WEB STEUERUNG] auf [EIN] ein. f Führen Sie die Einstellung oder die Steuerung nicht gleichzeitig durch das Aufrufen von mehreren Webbrowsern durch. Verwenden Sie für die Einstellung und Steuerung des Projektors nicht mehrere Computer.
Seite 145: Beschreibungen Von Optionen
Kapitel 5 Bedienung — Websteuerungsfunktion Option Funktion Administratorrechte Benutzerrechte Seite Bedienungsseite ― [Tools] ― [Crestron Connected(TM)] [Info] ― [Help] ― Beschreibungen von Optionen Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel. Die [Detailed set up]-Seite wird durch Anklicken dieser Option angezeigt.
Seite 146 Kapitel 5 Bedienung — Websteuerungsfunktion [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 10 [INPUT] Zeigt den Typ des Projektors an. Zeigt den Status des ausgewählten Eingangs an. [MAIN VERSION] 11 [INTAKE AIR TEMPERATURE] Zeigt die Firmwareversion des Projektors an.
Seite 147 Kapitel 5 Bedienung — Websteuerungsfunktion Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] im [SELF TEST]-Anzeigefeld des Bildschirms [Projector status] angezeigt wird, klicken Sie es an, um den Inhalt des Fehlers/der Warnung aufzurufen. f Der Projektor tritt je nach Fehlerinhalt eventuell in den Standby-Status ein, um den Projektor zu schützen. Selbstdiagnoseanzeige Zeigt die Prüfergebnisse des Elements an.
Seite 148 Kapitel 5 Bedienung — Websteuerungsfunktion Option Beschreibung Es gibt ein Problem mit dem Phosphorrad oder der Antriebsschaltung des Phosphorrads. [PHOSPHOR WHEEL] Wenden Sie sich an Ihren Händler. r [WARNING]-Elemente Option Beschreibung Die Temperatur um das Optikmodul innerhalb des Projektors ist niedrig. Das Bild kann [LOW-TEMPERATURE] erst projiziert werden, wenn das Optikmodul warm ist.
Seite 149 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Mail error log] Klicken Sie auf [Status] → [Mail error log]. Das E-Mail-Fehlerprotokoll wird angezeigt, wenn der regelmäßige E-Mail-Versand fehlgeschlagen ist. Hinweis f [Access error log] und [Mail error log] zeigt die letzten paar tausend Zugriffe/Anforderungen an. Es werden möglicherweise nicht alle Informationen angezeigt, wenn viele Zugriffe/Anforderungen auf einmal stattfinden.
Seite 150 Kapitel 5 Bedienung — Websteuerungsfunktion [Detail control]-Seite Klicken Sie auf [Projector control] → [Detail control]. Steuerung des Projektors [WAVEFORM MONITOR] Der Projektor wird durch Drücken der Schaltflächen auf die Zeigt die Wellenform des Eingangssignals an. gleiche Art wie die Schaltflächen auf der Fernbedienung [MUTE] gesteuert.
Seite 151 Kapitel 5 Bedienung — Websteuerungsfunktion [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Klicken Sie auf die Schaltfläche [Next], um die aktuellen Einstellungen anzuzeigen. f Klicken Sie auf die Schaltfläche [Change], um den Einstellungsänderungs-Bildschirm anzuzeigen. [PROJECTOR NAME] [DNS1] Geben Sie den Namen des Projektors ein.
Seite 152 Kapitel 5 Bedienung — Websteuerungsfunktion [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Geben Sie die IP-Adresse oder den Servernamen des NTP- Wählen Sie die Zeitzone aus. Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
Seite 153 Kapitel 5 Bedienung — Websteuerungsfunktion [E-mail set up]-Seite Die E-Mail kann regelmäßig an voreingestellte E-Mail-Adressen (bis zu zwei Adressen) gesendet werden oder wenn ein Fehler oder Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [ENABLE], um die E-Mail-Funktion zu verwenden.
Seite 154 Kapitel 5 Bedienung — Websteuerungsfunktion [E-MAIL ADDRESS 1], [E-MAIL ADDRESS 2] Einstellungen der Bedingungen, bei denen eine E-Mail Geben Sie die E-Mail-Adresse ein, an die gesendet werden soll. versendet werden soll Lassen Sie [E-MAIL ADDRESS 2] leer, wenn keine zwei E-Mail- Wählen Sie die Bedingungen aus, unter denen eine E-Mail Adressen verwendet werden sollen.
Seite 155 Kapitel 5 Bedienung — Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
Seite 156: Inhalt Der Gesendeten E-Mail
Einzelheiten zu den einzelnen Einstellungselementen finden Sie im Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] des Projektors. Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : RZ575 Serial No : 123456789012...
Seite 157 Kapitel 5 Bedienung — Websteuerungsfunktion Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : RZ575 Serial No : 123456789012 ----- check system -----...
Seite 158 Kapitel 5 Bedienung — Websteuerungsfunktion [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [User] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um die Einstellung von [User] zu ändern. ändern. [Next] Wird verwendet, um die Einstellung des Passwortes zu ändern. [Administrator]-Konto [Account] [New]...
Seite 159 Kapitel 5 Bedienung — Websteuerungsfunktion [User]-Konto [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Password(Retype)]: Geben Sie das gewünschte neue Passwort erneut ein.
Seite 160 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Crestron Connected(TM)] Der Projektor kann mit Crestron Connected überwacht/gesteuert werden. Es ist ein Zugriff mit Administratorrechten notwendig, um den Bedienungsbildschirm von Crestron Connected über den Websteuerungsbildschirm zu starten. (Die [Crestron Connected(TM)]-Taste wird mit Benutzerrechten nicht auf dem Websteuerungsbildschirm angezeigt.) Die Bedienungsseite von Crestron Connected wird durch Anklicken von [Crestron Connected(TM)] angezeigt.
Seite 161 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Tools] Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind. Zeigt die aktuelle Einstellung an.
Seite 162 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Help] Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. 162 - DEUTSCH...
Seite 163: Kapitel 6 Wartung
Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfverfahren im Falle von Problemen und Wartungsverfahren für das Gerät. DEUTSCH - 163...
Seite 164: Lichtquellen-/Temperaturanzeige
Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Lichtquellen-/Temperaturanzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, werden Sie von der Lichtquellenanzeigen <LIGHT> oder der Temperaturanzeige <TEMP> durch ein Leuchten oder Blinken benachrichtigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
Seite 165 Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (2 Mal) (3 Mal) Die Innentemperatur ist Die Innentemperatur ist Der Kühllüfter hat angehal- Status Aufwärmstatus hoch (Warnung). hoch (Standby-Status). ten. f Haben Sie das Gerät f Ist die Lufteinlass-/Luftaustrittsöffnung blockiert? bei niedriger Temperatur Ursache ―...
Seite 166: Wartung
Kapitel 6 Wartung — Wartung Wartung Vor der Wartung des Projektors f Schalten Sie den Projektor vor Wartungsarbeiten aus. (x Seiten 38, 48) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 48) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab.
Seite 167: Kapitel 6 Wartung - Fehlerbehebung
Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der <MAIN POWER>-Schalter auf <OFF> eingestellt? f Führt die Steckdose Strom? ―...
Seite 168 Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist [EDID-AUSWAHL] unter [DVI-D IN] auf [EDID3] oder [EDID2:PC] gesetzt? Die Bildausgabe von DVI-D f Möglicherweise hilft es, den Grafikbeschleunigertreiber des Computers auf die ― des Computers erscheint neueste Version zu aktualisieren. nicht.
Seite 169: [Selbsttest]-Anzeigen
Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen [SELBSTTEST]-Anzeigen [SELBSTTEST] kann im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] → [SELBSTTEST] überprüft werden. Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu. Überprüfen Sie „Aktionsnummer“ und befolgen Sie die Maßnahme unter „Maßnahme für Fehler und Warnung“...
Seite 170: Maßnahme Für Fehler Und Warnung
Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen Hinweis f Die Selbstdiagnoseanzeige und die Einzelheiten der Störung können unterschiedlich sein. f Für Fehler und Warnungen, die nicht in der Tabelle beschrieben werden, wenden Sie sich bitte an Ihren Händler. r Maßnahme für Fehler und Warnung Aktionsnum- Maßnahme Die Betriebstemperatur ist zu hoch.
Seite 171: Kapitel 7 Anhang
Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. DEUTSCH - 171...
Seite 172: Technische Informationen
Abfrage des Projektor- Gibt den Namen an, der im Menü [NETZWERK] → [NETZWERKEIN- NAME? xxxxx namens STELLUNG] → [PROJEKTORNAME] eingestellt ist. Abfrage des Hersteller- INF1? Panasonic Gibt den Herstellernamen aus. namens Abfrage des Modellna- INF2? RZ575 Gibt den Modellnamen aus. mens...
Seite 173: Verwenden Der Art-Net-Funktion
Kapitel 7 Anhang — Technische Informationen Steuerungseinzelhei- Parameter/Ausgabezei- Befehl Anmerkung chenfolge Abfrage von Klassenin- CLSS? Gibt die PJLink-Klasse aus. formationen PJLink-Sicherheitsauthentifizierung Das für PJLink verwendete Passwort ist das gleiche, das für die Websteuerung eingestellt ist. Wenn Sie den Projektor ohne Sicherheitsauthentifizierung verwenden, legen Sie kein Passwort für die Websteuerung fest.
Seite 174 Kapitel 7 Anhang — Technische Informationen r EINGANGSAUSWAHL (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Leistung Parameter Ausgangswert Keine Wirkung COMPUTER1 8-15 COMPUTER2 16-23 VIDEO 24-31 DVI-D 32-39 HDMI1 40-47 DIGITAL LINK 48-55 Keine Wirkung 56-127 Führen Sie P IN P, ANWENDER1 aus 128-135 Führen Sie P IN P, ANWENDER2 aus 136-143...
Seite 175: Stromversorgung
Kapitel 7 Anhang — Technische Informationen r AUSWAHL OBJ.-FUNKT. (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Bedienung zusammen mit OBJEKTIV-STEUERUNG. Leistung Parameter Ausgangswert Keine Wirkung 0-15 OBJEKTIV HOR. SHIFT 16-31 OBJEKTIV VERT. SHIFT 32-47 OBJEKTIV-FOKUS 48-63 Keine Wirkung 64-79 Bringen Sie das Objektiv in die Ausgangsposition 80-95 Keine Wirkung 96-255...
Seite 176 Kapitel 7 Anhang — Technische Informationen r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Bedienung zusammen mit VERSCHLUSS. Leistung Parameter Ausgangswert 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s 112-127 4.0s 128-143...
Seite 177: Steuerungsbefehle Via Lan
Kapitel 7 Anhang — Technische Informationen r RASTER-MUSTER Leistung Parameter Ausgangswert Keine Wirkung 0-15 16-31 WEISS 32-47 GELB 48-63 CYAN 64-79 GRÜN 80-95 MAGENTA 96-111 112-127 BLAU 128-143 SCHWARZ 144-159 LOGO BENUTZER 160-175 Keine Wirkung 176-255 r AUDIOLAUTSTÄRKE Leistung Parameter Ausgangswert Keine Wirkung 0-31 Werkseitige Standardeinstellung...
Seite 178: Befehl-Übertragungsverfahren
Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet xxxxxx „admin1“) Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet yyyyy „panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erlangt wurde Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten...
Seite 179 Kapitel 7 Anhang — Technische Informationen Wenn für die Websteuerung kein Administratorrechte-Passwort eingestellt ist (Nicht- Sicherheitsmodus) Verbinden Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an. f Sie können sowohl die IP-Adresse als auch die Portnummer über den Menübildschirm des Projektors beziehen.
Seite 180: Anschluss
Kapitel 7 Anhang — Technische Informationen <SERIAL IN>-Anschluss Der <SERIAL IN>-Anschluss des Projektors entspricht RS-232C, so dass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Wenn Sie die Verbindung direkt herstellen Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Bei Verbindung unter Verwendung eines DIGITAL LINK-kompatiblen Geräts Projektoranschlüsse...
Seite 181: Grundformat (Enthält Unterbefehle)
Kapitel 7 Anhang — Technische Informationen Grundformat Die Übertragung vom Computer beginnt mit STX, anschließend werden die ID, der Befehl, der Parameter und ETX in dieser Reihenfolge gesendet. Fügen Sie die Parameter entsprechend den Details der Steuerung hinzu. ID-Bezeichnung ZZ, 01 bis 64 (2 Bytes) Ende (1 Byte) Parameter (unbestimmte Länge)
Seite 182: Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen Kabelspezifikation Bei Anschluss an einen Computer NC NC Projektor Computer NC NC (<SERIAL IN>-Anschluss) (DTE-Spezifikationen) NC NC NC NC Steuerungsbefehl Die folgende Tabelle listet die Befehle auf, die für die Steuerung des Projektors mit dem Computer verwendet werden können.
Seite 183: Objektiv-Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen r Objektiv-Steuerungsbefehl Befehl Unterbefehl Einzelheiten Anmerkung LNSI2 Objektivverschiebung H +00000 = Feineinstellung 1+, +00001 = Feineinstellung 1-, +00100 = LNSI3 Objektivverschiebung V Feineinstellung 2+, +00101 = Feineinstellung 2-, +00200 = Grobein- stellung+, +00201 = Grobeinstellung- LNSI4 Bildschärfe Kombinationsliste der Zweifensteranzeige...
Seite 184: Verzeichnis Kompatibler Signale
Kapitel 7 Anhang — Technische Informationen Verzeichnis kompatibler Signale In der folgenden Tabelle sind die Videosignale angegeben, die mit dem Projektor kompatibel sind. f Folgende Symbole zeigen Formate an. g V: VIDEO, Y/C g R: RGB (analog) g Y: YC (analog) g D: DVI-D g H: HDMI f Der Eingang entsprechend den einzelnen Elementen in der Plug-and-Play-Spalte ist wie folgt.
Seite 185 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Plug and Play Pixeltakt- Signalname Auflösung Hori- DVI-D frequenz Format Vertikal COM- HDMI/ (SIGNALFORMAT) (Pixel) zontal (MHz) (Hz) PUTER EDID1 EDID2 EDID3 (kHz) 1024 x 768/120 1 024 x 768 98,7 120,0 139,1 R/D/H ―...
Seite 186 Kapitel 7 Anhang — Technische Informationen Hinweis f Ein Signal mit einer anderen Auflösung wird in die Anzahl der Pixel umgewandelt und angezeigt. Die Anzahl der Pixel ist wie folgt. g 1 920 x 1 200 f Das „i“ am Ende der Auflösung kennzeichnet ein Zeilensprungsignal. f Wenn Zeilensprungsignale eingespeist werden, kann Flimmern im projizierten Bild auftreten.
Seite 187: Kapitel 7 Anhang - Technische Daten
Kapitel 7 Anhang — Technische Daten Technische Daten Die Spezifikationen des Projektors sind wie folgt. PT-RZ575 100 V - 240 V ~ (100 V - 240 V Wechselstrom), 50 Hz/60 Hz Stromversorgung PT-RZ575T 110 V ~ (110 V Wechselstrom), 60 Hz...
Seite 188 Kapitel 7 Anhang — Technische Daten r Verbindungsanschluss 1 Satz, HD D-Sub 15 p (Buchse) RGB-Signal 0,7 V [p-p] 75 Ω (SYNC ON GREEN: 1,0 V [p-p] 75 Ω) SYNC/HD TTL hohe Impedanz, automatische positive/negative Polaritätskompatibilität <COMPUTER 1 IN>-Anschluss TTL hohe Impedanz, automatische positive/negative Polaritätskompatibilität -Signal Y: 1,0 V [p-p] einschließlich Synchronisationssignal, P...
Seite 189 RGB-Eingang f Auflösung: 640 x 400 bis 1 920 x 1 200 f Pixeltaktfrequenz: 162 MHz oder weniger f PIAS (Panasonic Intelligent Auto Scanning)-System -Eingang f Auflösung: 480i/576i bis 1 920 x 1 080 f Pixeltaktfrequenz: 148,5 MHz oder weniger f Die Anschlüsse HD/SYNC und VD unterstützen keine 3-wertige SYNC.
Seite 190: Kapitel 7 Anhang - Abmessungen
Kapitel 7 Anhang — Abmessungen Abmessungen Einheit: mm 249 (9-13/16") 210 (8-9/32") 372,5 (14-21/32") 420 (16-17/32") 498 (19-5/8") * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. 190 - DEUTSCH...
Seite 191: Kapitel 7 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung
Wir übernehmen keinerlei Haftung für Schäden am Projektor, die sich aus der Verwendung einer Aufhängevorrichtung ergeben, die nicht von Panasonic hergestellt wurde, oder die sich aus einem nicht geeigneten Installationsort der Aufhängevorrichtung ergeben, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.
Seite 192: Index
Index Index [EINST. STARTVORGANG] <ENTER>-Taste Abmessungen P IN P-Funktion Fernbedienung 22, 60 [ABSCHALTING DER RGB FARBEN] <P IN P>-Taste Projektorgehäuse <AC IN>-Anschluss 25, 38 Fernbedienung 22, 56 Entsorgung [ALLE BENUTZERDATEN LADEN] [PLANUNG] [ERWEITERTES MENÜ] 63, 76 [ALLE BENUTZERDATEN SICHERN] [POSITION] 62, 71 Erweiterungssignalsperrbereich Anfangseinstellung...
Seite 193 Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2016 W0716NK1048 -PJ...

Panasonic PT-RZ575 Funktionsanleitung

Wichtige Hinweise zur Sicherheit

Kapitel 1 Vorbereitung

Vorsichtsmaßnahmen Beim Gebrauch

Über Ihren Projektor

Kapitel 2 Erste Schritte

Einrichtung

Anschließen

Kapitel 3 Grundlegende Bedienung

Ein-/Ausschalten des Projektors

Projizieren

Bedienen der Fernbedienung

Einstellen der Identifikationsnummer der Fernbedienung

Kapitel 4 Einstellungen

Menünavigation

Menü [BILD]

Menü [POSITION]

Menü [ERWEITERTES MENÜ]

Menü [MENUE SPRACHE(LANGUAGE)]

Menü [ANZEIGE OPTION]

Menü [PROJEKTOR EINSTELLUNGEN]

Menü [BILD IM BILD]

Menü [TESTBILDER]

Menü [LISTE der REGISTRIERTEN SIGNALE]

Menü [SICHERHEIT]

Menü [NETZWERK]

Kapitel 5 Bedienung

Netzwerkverbindung

Websteuerungsfunktion

Kapitel 6 Wartung

Lichtquellen-/Temperaturanzeige

Wartung

Fehlerbehebung

[SELBSTTEST]-Anzeigen

Kapitel 7 Anhang

Technische Informationen

Quicklinks

Verwandte Anleitungen für Panasonic PT-RZ575

Inhaltszusammenfassung für Panasonic PT-RZ575
