Technische Beschreibung

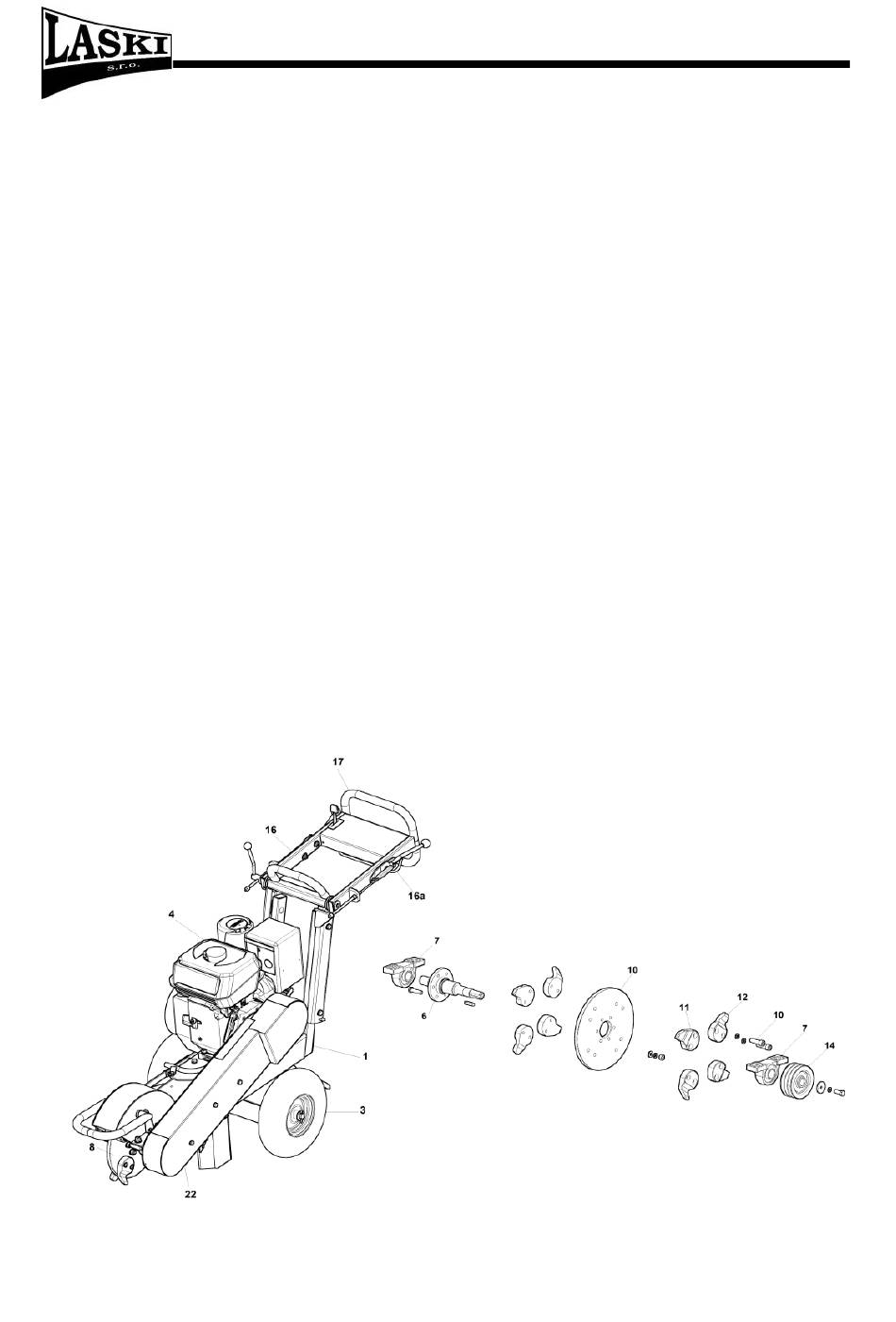

1. Die Baumstumpffräse besteht aus einem Rahmen (1) mit zwei Fahrrädern (3).
An dem mittleren Teil des Rahmens (1) ist eine Antriebseinheit (4) angebaut.
Die Frässcheibe (8) mit den Messern (11,12) ist in dem Vorderteil des Rahmens
wälzgelagert und sie wird durch die Antriebseinheit (4) angetrieben. An dem
Hinterteil des Rahmens sind der Holm (16) und der Sicherheitshebel
(Totmannhebel) (16a) angebracht. Die Messer (11,12) sind an der Frässcheibe
(8) paarweise mit zwei Schrauben (10) befestigt.
2. Ein Messer in einem Paar (11,12) ist immer das direkte Messer (11) und das
andere (12) ist von der Frässcheibe (8) abgebogen. In den benachbarten Paaren
sind die direkten Messer (11) immer an der Gegenseite der Frässcheibe (8)
befestigt.
Die Frässcheibe (8) wird durch die Antriebseinheit (4) und die Keilriemen (15)
angetrieben, wobei die Frässcheibe (8) und auch die Keilriemen (15) mit der
Haube (22) geschützt sind. Bei der SWC Ausführung ist die Motorwelle auch mit
einer Anlaufkupplung ausgestattet. Die SW Ausführung wird ohne
Anlaufkupplung geliefert.
3. Der Holm (16) ist mit einem höhenverstellbaren Handgriff (17) ausgestattet
und an dem Rahmen (1) winkelstellbar.
4. Beide Räder sind mit einer Fahrbremse ausgerüstet.
