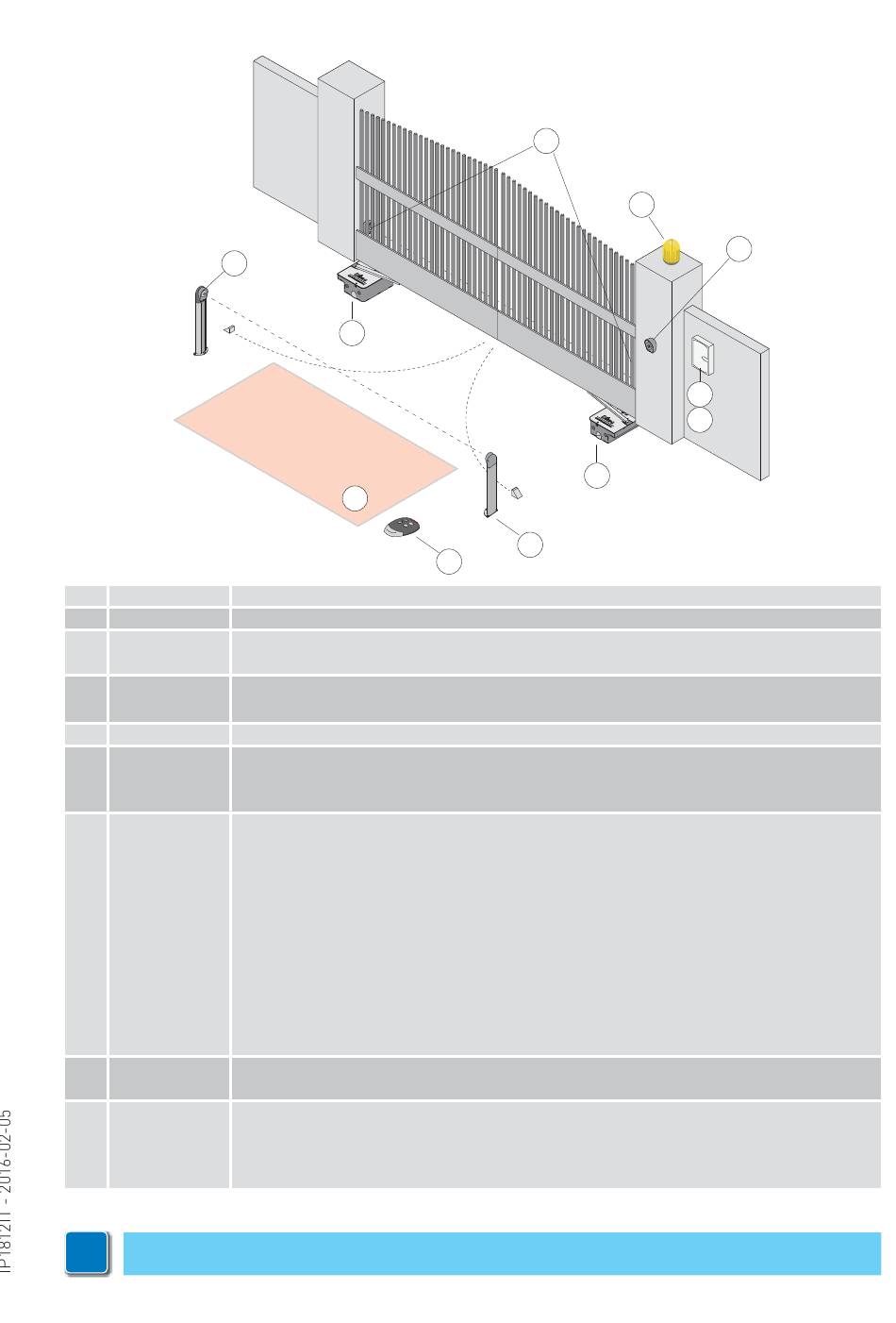

4. Installazione tipo

7
Rif. Codice
1 GOL4
2 LAMPH
LAMP
3 XEL5
GOL4M
4 LAB9
5 E2
LOGICM
VIVAH
CUBIC6
CUBIC6H
CUBIC6C
CUBIC6CG
CUBIC6CY
6 CUBIC6L
CUBIC6LG
CUBIC6TC
CUBIC6SBL
CUBIC6SBD
CUBIC6FM
7 XEL2
LAB4
A
i
NOTA: la garanzia di funzionamento e le prestazioni dichiarate si ottengono solo con accessori e
dispositivi di sicurezza DITEC.
6
4
Trasmettitore
Lampeggiante 24 V=
Lampeggiante 230 V~
Selettore a chiave
Tastiera radio
Rilevatore a spira magnetica per controllo passaggio
Quadro elettronico
Motoriduttore 230 V~
Motoriduttore 24 V=
Cassa di fondazione
Cassa di fondazione maggiorata
Cassa di fondazione in acciaio inox
Kit leverismi
Kit leverismi per cassa maggiorata
Kit leverismi a catena
Kit sblocco a leva
Kit sblocco con chiave
Kit finecorsa magnetici
Fotocellule
Fotocellule IP55
Collegare l'alimentazione ad un interruttore onnipolare di tipo omologato con distanza
d'apertura dei contatti di almeno 3 mm (non fornito).
Il collegamento alla rete deve avvenire su canala indipendente e separata dai collega-
menti ai dispositivi di comando e sicurezza.
