entrematic Ditec CUBIC Technisches Handbuch Seite 12

6.6 Installazione con CUBIC6L-CUBIC6LG

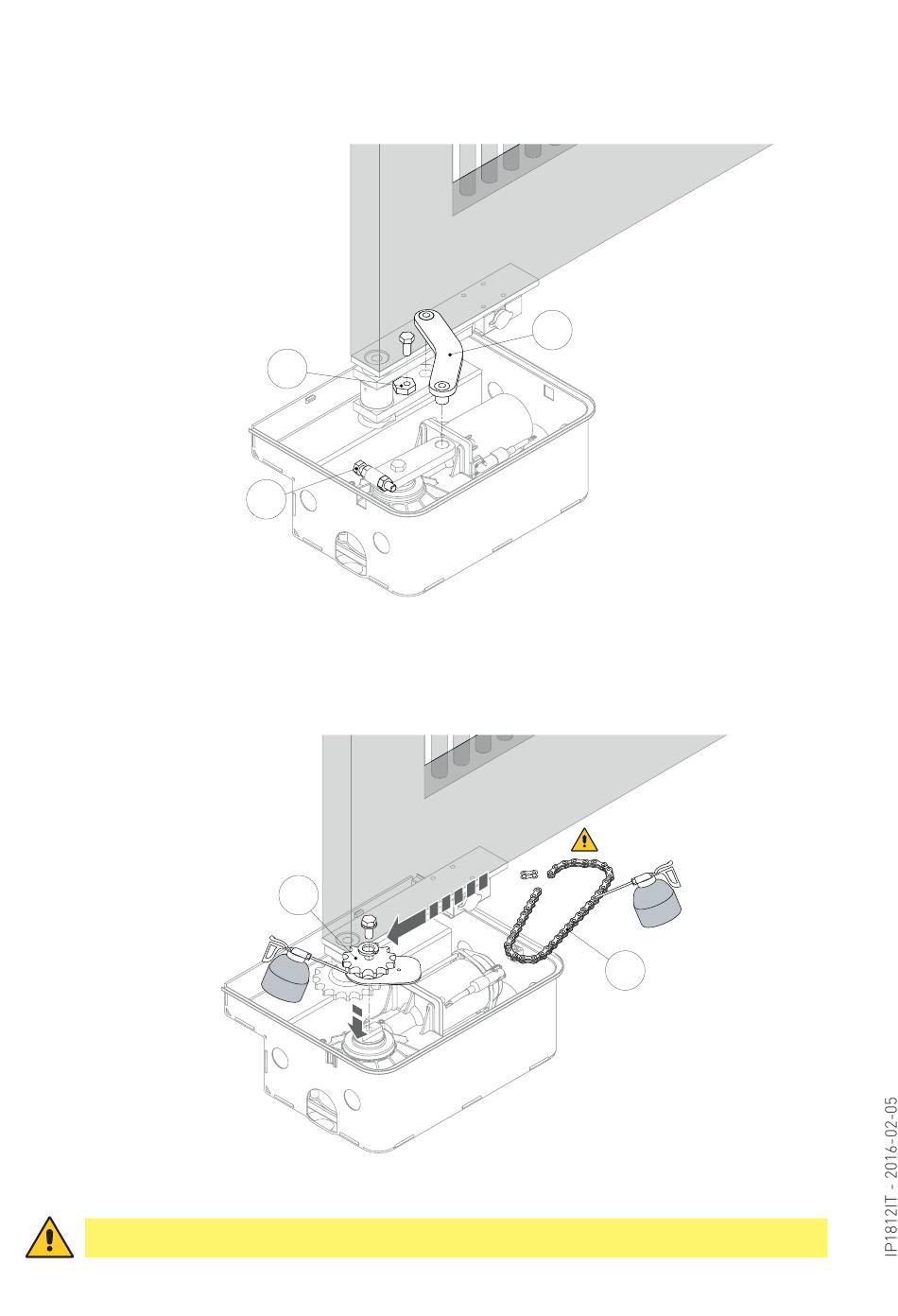

Inserire la leva [A] sul motoriduttore e posizionare e regolare il fermo meccanico [B] e [C], come
indicato in figura.
NOTA: l'esempio in figura mostra l'installazione del motore sull'anta destra.
A
B
C
6.7 Installazione con CUBIC6TC
Inserire il pignone [A] e unire i due pignoni mediante la catena [B], come indicato in figura.
Lubrificare la catena e il leverismo, come indicato in figura.
A
B
Attenzione: fissare il motore alla cassa di fondazione dopo aver collegato la catena.
