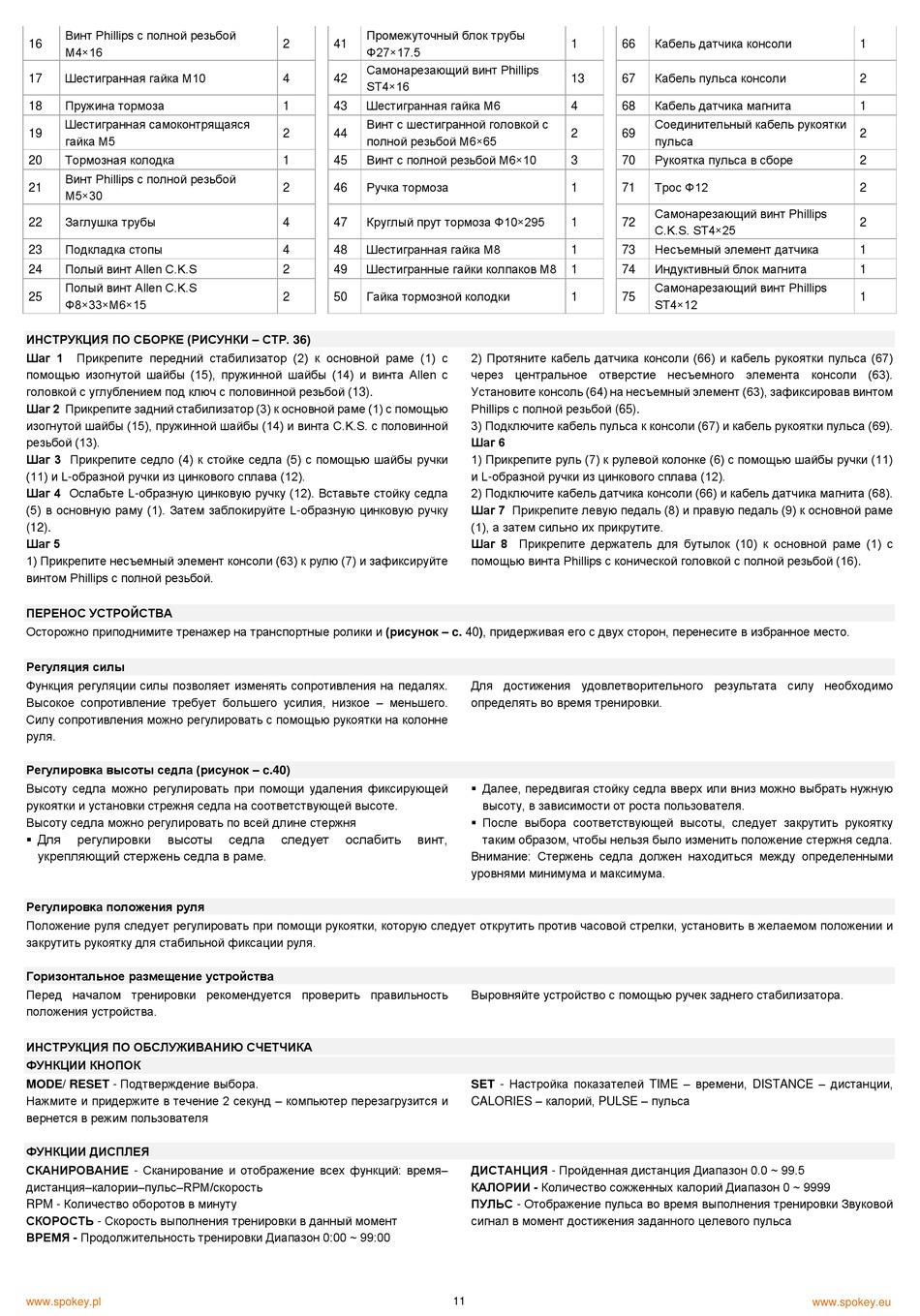

Винт Phillips с полной резьбой
16
M4×16
Шестигранная гайка M10
17
Пружина тормоза
18
Шестигранная самоконтрящаяся
19
гайка M5
Тормозная колодка
20
Винт Phillips с полной резьбой
21
M5×30
Заглушка трубы
22
Подкладка стопы
23
Полый винт Allen C.K.S
24
Полый винт Allen C.K.S
25
Φ8×33×M6×15
ИНСТРУКЦИЯ ПО СБОРКЕ (РИСУНКИ – СТР. 36)
Шаг 1 Прикрепите передний стабилизатор (2) к основной раме (1) с
помощью изогнутой шайбы (15), пружинной шайбы (14) и винта Allen с
головкой с углублением под ключ с половинной резьбой (13).
Шаг 2 Прикрепите задний стабилизатор (3) к основной раме (1) с помощью
изогнутой шайбы (15), пружинной шайбы (14) и винта C.K.S. с половинной
резьбой (13).
Шаг 3 Прикрепите седло (4) к стойке седла (5) с помощью шайбы ручки
(11) и L-образной ручки из цинкового сплава (12).
Шаг 4 Ослабьте L-образную цинковую ручку (12). Вставьте стойку седла
(5) в основную раму (1). Затем заблокируйте L-образную цинковую ручку
(12).
Шаг 5
1) Прикрепите несъемный элемент консоли (63) к рулю (7) и зафиксируйте
винтом Phillips с полной резьбой.
ПЕРЕНОС УСТРОЙСТВА
Осторожно приподнимите тренажер на транспортные ролики и (рисунoк – c. 40), придерживая его с двух сторон, перенесите в избранное место.
Регуляция силы
Функция регуляции силы позволяет изменять сопротивления на педалях.
Высокое сопротивление требует большего усилия, низкое – меньшего.
Силу сопротивления можно регулировать с помощью рукоятки на колонне
руля.
Регулировка высоты седла (рисунoк – c.40)
Высоту седла можно регулировать при помощи удаления фиксирующей
рукоятки и установки стрежня седла на соответствующей высоте.
Высоту седла можно регулировать по всей длине стержня
 Для регулировки высоты
укрепляющий стержень седла в раме.
Регулировка положения руля
Положение руля следует регулировать при помощи рукоятки, которую следует открутить против часовой стрелки, установить в желаемом положении и
закрутить рукоятку для стабильной фиксации руля.
Горизонтальное размещение устройства
Перед началом тренировки рекомендуется проверить правильность
положения устройства.
ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ СЧЕТЧИКА
ФУНКЦИИ КНОПОК
MODE/ RESET - Подтверждение выбора.
Нажмите и придержите в течение 2 секунд – компьютер перезагрузится и
вернется в режим пользователя
ФУНКЦИИ ДИСПЛЕЯ
СКАНИРОВАНИЕ - Сканирование и отображение всех функций: время–
дистанция–калории–пульс–RPM/скорость
RPM - Количество оборотов в минуту
СКОРОСТЬ - Скорость выполнения тренировки в данный момент
ВРЕМЯ - Продолжительность тренировки Диапазон 0:00 ~ 99:00
www.spokey.pl
Промежуточный блок трубы
2 41
Φ27×17.5
Самонарезающий винт Phillips
4 42
ST4×16
Шестигранная гайка M6
1 43
Винт с шестигранной головкой с
2 44
полной резьбой M6×65
Винт с полной резьбой M6×10
1 45
Ручка тормоза
2 46
Круглый прут тормоза Φ10×295
4 47
Шестигранная гайка M8
4 48
Шестигранные гайки колпаков M8
2 49
Гайка тормозной колодки
2 50
седла следует ослабить
1
13
4
2
3
1
1
1
1
1
2) Протяните кабель датчика консоли (66) и кабель рукоятки пульса (67)
через центральное отверстие несъемного элемента консоли (63).
Установите консоль (64) на несъемный элемент (63), зафиксировав винтом
Phillips с полной резьбой (65).
3) Подключите кабель пульса к консоли (67) и кабель рукоятки пульса (69).
Шаг 6
1) Прикрепите руль (7) к рулевой колонке (6) с помощью шайбы ручки (11)
и L-образной ручки из цинкового сплава (12).
2) Подключите кабель датчика консоли (66) и кабель датчика магнита (68).
Шаг 7 Прикрепите левую педаль (8) и правую педаль (9) к основной раме
(1), а затем сильно их прикрутите.
Шаг 8 Прикрепите держатель для бутылок (10) к основной раме (1) с
помощью винта Phillips с конической головкой с полной резьбой (16).
Для достижения удовлетворительного результата силу необходимо
определять во время тренировки.
 Далее, передвигая стойку седла вверх или вниз можно выбрать нужную
высоту, в зависимости от роста пользователя.
 После выбора соответствующей высоты, следует закрутить рукоятку
винт,
таким образом, чтобы нельзя было изменить положение стержня седла.
Внимание: Стержень седла должен находиться между определенными
уровнями минимума и максимума.
Выровняйте устройство с помощью ручек заднего стабилизатора.
SET - Настройка показателей TIME – времени, DISTANCE – дистанции,
CALORIES – калорий, PULSE – пульса
ДИСТАНЦИЯ - Пройденная дистанция Диапазон 0.0 ~ 99.5
КАЛОРИИ - Количество сожженных калорий Диапазон 0 ~ 9999
ПУЛЬС - Отображение пульса во время выполнения тренировки Звуковой
сигнал в момент достижения заданного целевого пульса
11
Кабель датчика консоли
66
Кабель пульса консоли
67
Кабель датчика магнита
68
Соединительный кабель рукоятки
69
пульса
Рукоятка пульса в сборе
70
Трос Φ12
71
Самонарезающий винт Phillips
72
C.K.S. ST4×25
Несъемный элемент датчика
73
Индуктивный блок магнита
74
Самонарезающий винт Phillips
75
ST4×12
1
2
1
2
2
2
2
1
1
1
