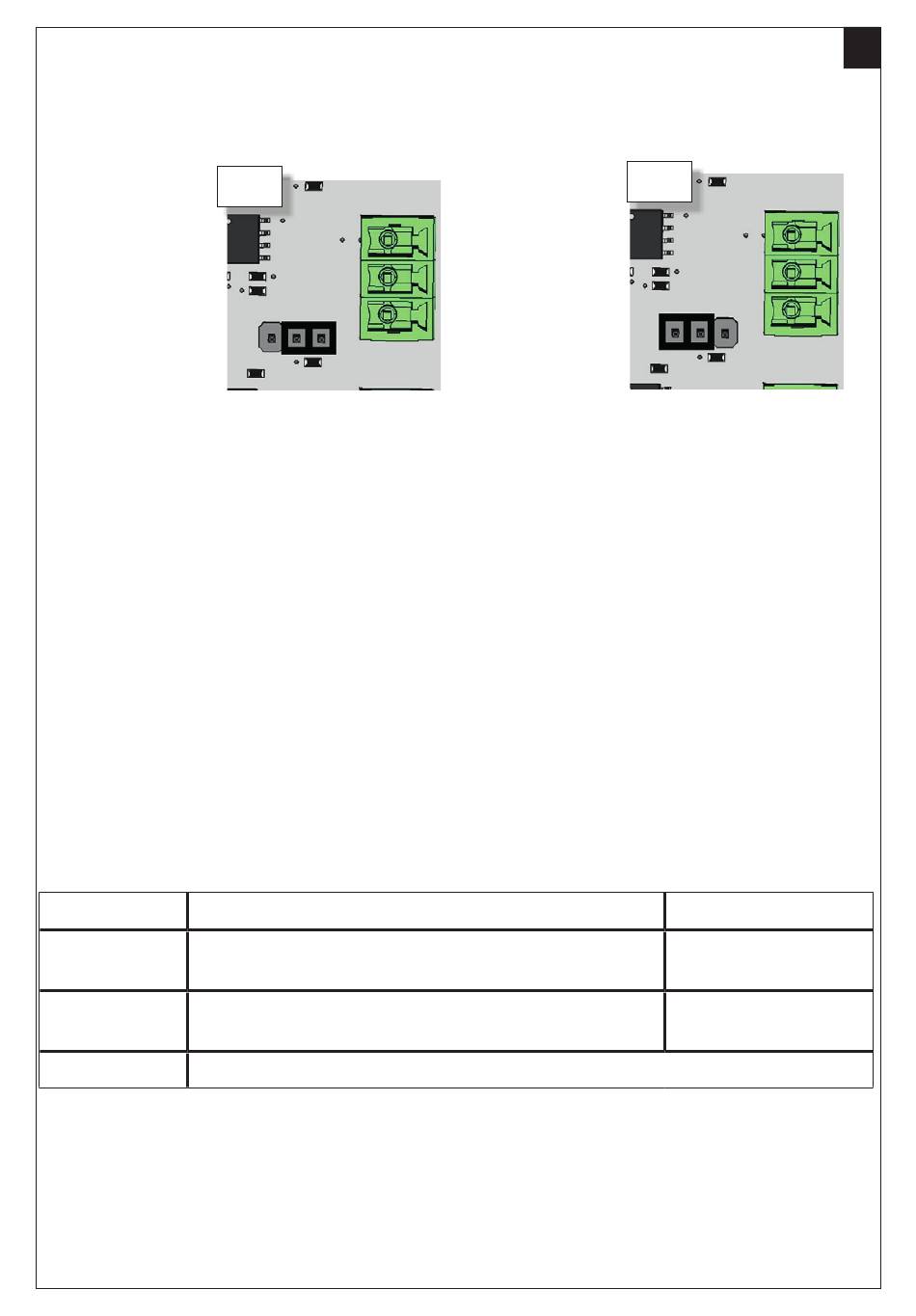

Para introducir la resistencia de inicio o final en el tramo 485, utilizar los jumper
J8 o J9
( ) simplemente desplazando el puente en la posición identificada con
Ver ejemplo fig. 6 y 7
Resistencia
final de línea:
DESCO-
NECTADA
. CONFIGURACIÓN
Las configuraciones del Bus RS485 en el Network Controller se realizan a través
del Botón de Programación, y son visualizadas por los LED de advertencia.
. INDICACIÓN LED Y FUNCIONES DE PROGRAMACIÓN:
El LED 1 indica que el Network Controller está alimentado, mientras los LED
de 2 a 6 indican el tráfico de datos hacia los Door Controller.
Modalidad de programación:
Pasos que debe seguir para acceder a la Programación:
1. Una presión breve del botón deja entrar en programación.
2. Automáticamente se coloca en la función 1: LED 1 fijo.
3. Presionar el botón n veces para alcanzar la función que se desee.
4. Una presión prolongada deja entrar en la función seleccionada.
(se entiende que se ha mantenido presionado lo suficiente cuando todos los
LED parpadean rápidamente)
Funciones disponibles:
Funciones
1
visualización y modificación Baud-rate
2
visualización y modificación Baud-rate
6
Función 1 y 2
Visualización y modificación del Baud-rate de la RS485. Habilitar la función
presionando el Botón de Programación, encender el "LED 1 o 2".
Los LED de 1 a 5 muestran la configuración establecida.
Para modificarla, presionar el Botón seleccionando el Baud-rate que se desea;
para confirmar, volver a presionar el Botón hasta que comiencen a parpadear
todos los LED.
Network Controller
6
R
Descripción
RS485-1 (de 1 a 5)
RS485-2 (de 1 a 5)
restablecimiento de parámetros de red
Traducción del manual original
Resistencia
final de línea:
CONECTADA
48
 7
R
Por defecto
3 - (57600)
3 - (57600)
532227 - Rev.C
ES
