. COLLEGAMENTI RS485:

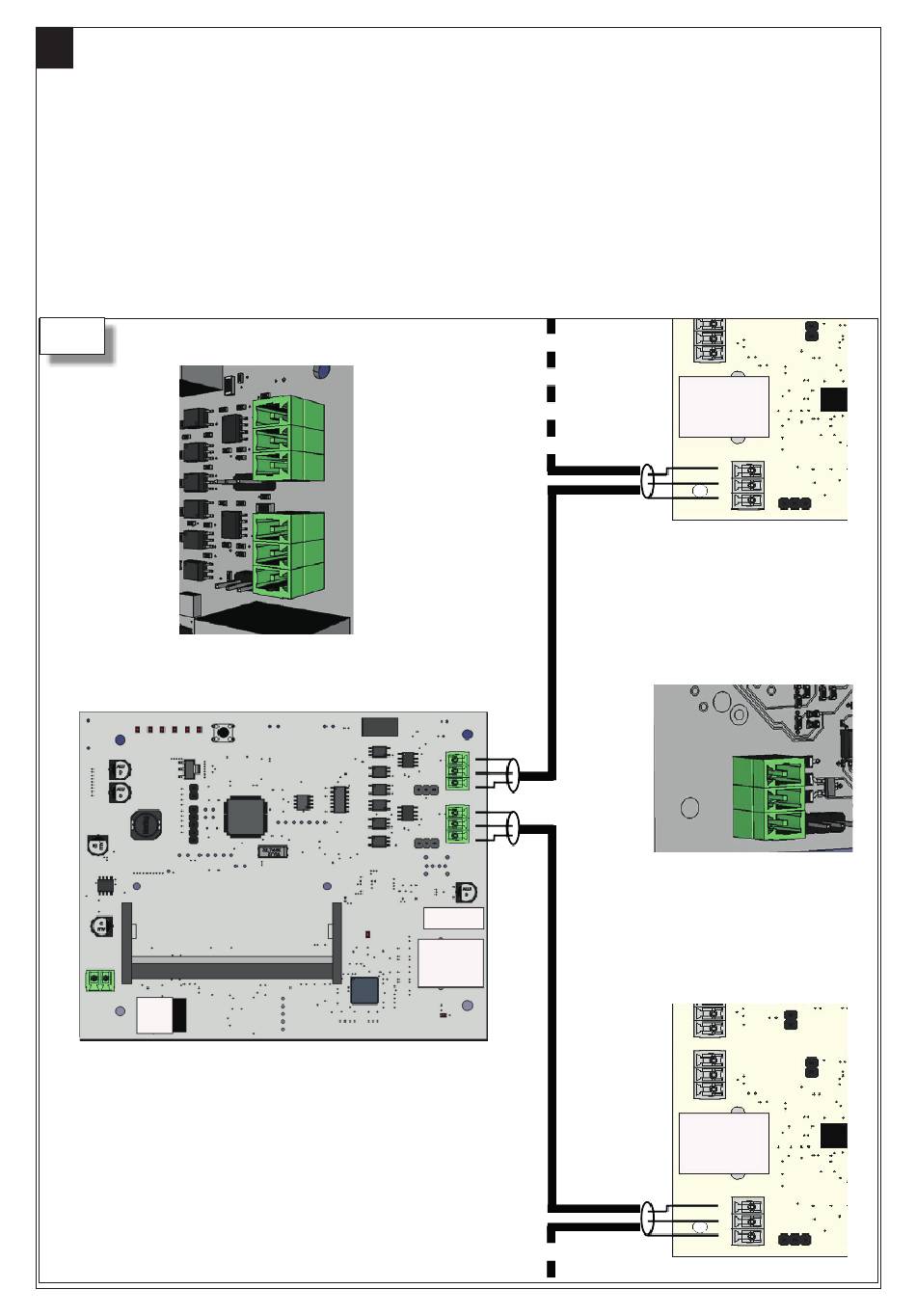

Nella figura 5 viene mostrato un esempio di collegamento con Door Control-
(J6 - J7)
ler485.
Max 1200mt di lunghezza ramo tra Network Controller e l'ultima Door Controller.
Cavo 2 poli twistato e schermato sez. 0,5mm
Inserire resistenza di carico all'inizio e alla fine del ramo.
 5
Network Controller
Network Controller
BUS 2 BUS 2
SCR
B
A
BUS 1 BUS 1
SCR
B
A
7
per linee dati RS485.
2
Max . 16
Door Controller
SCR
Max . 16
Door Controller
A
B
